一种水冷式轮毂电机结构.pdf

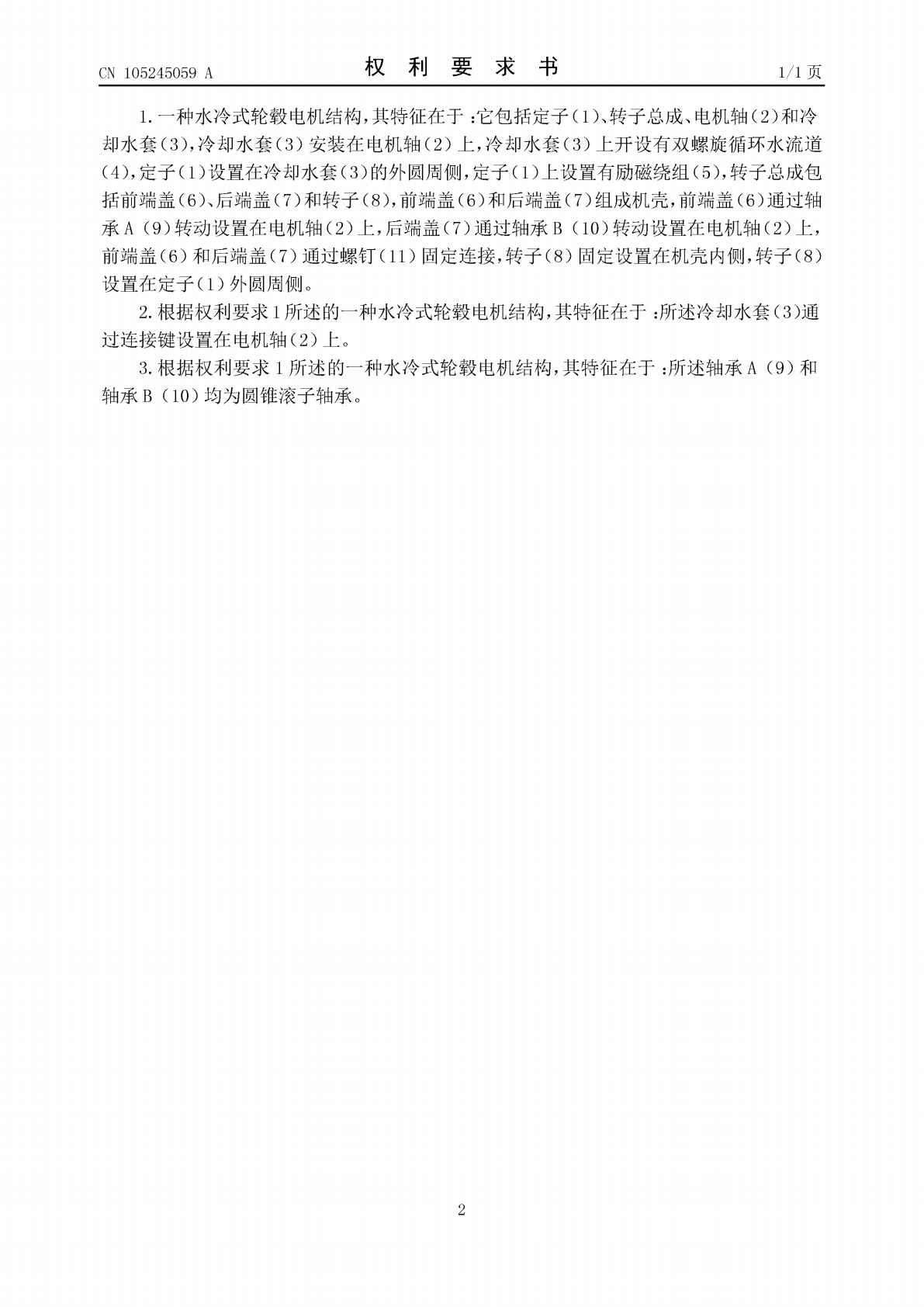

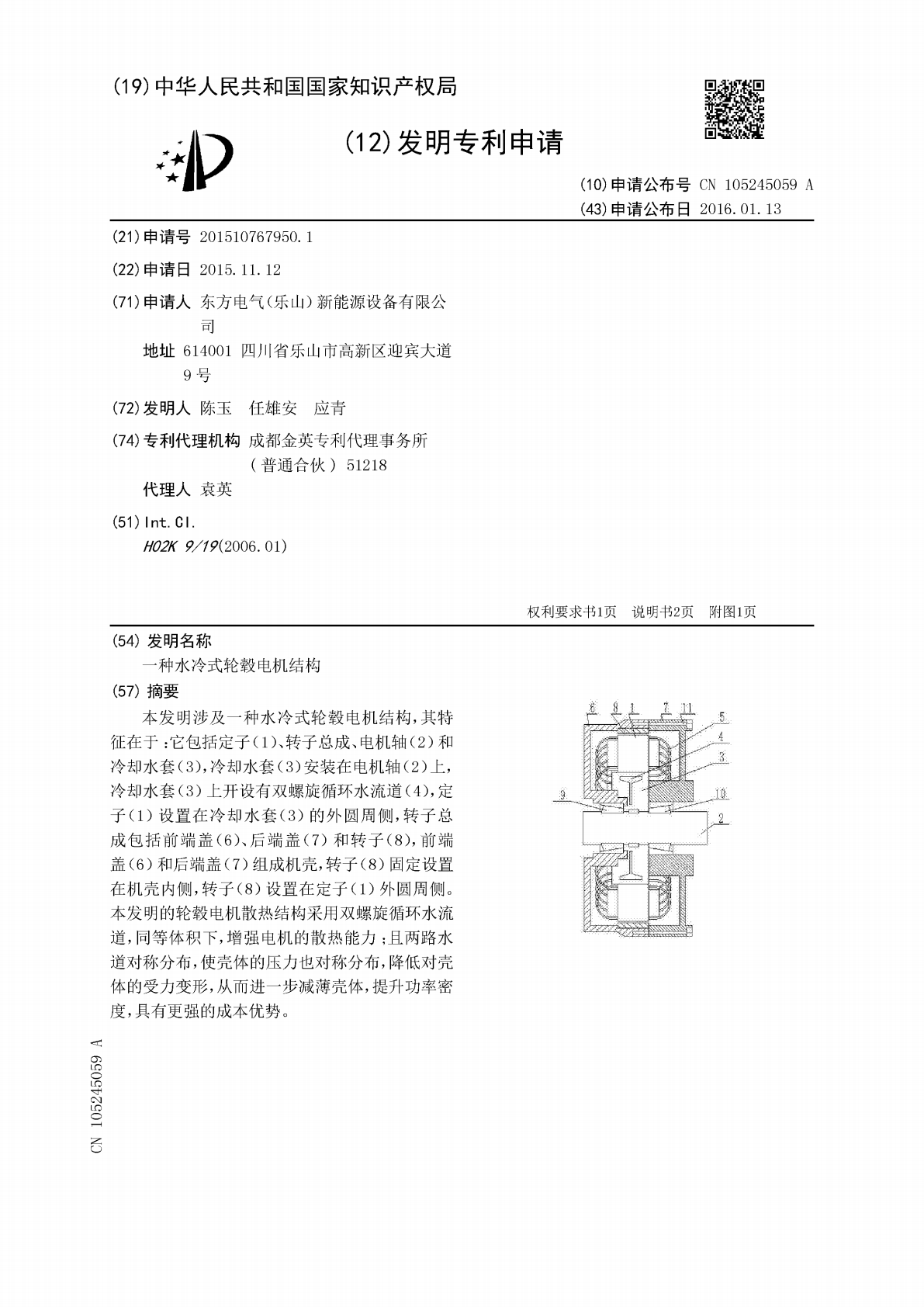

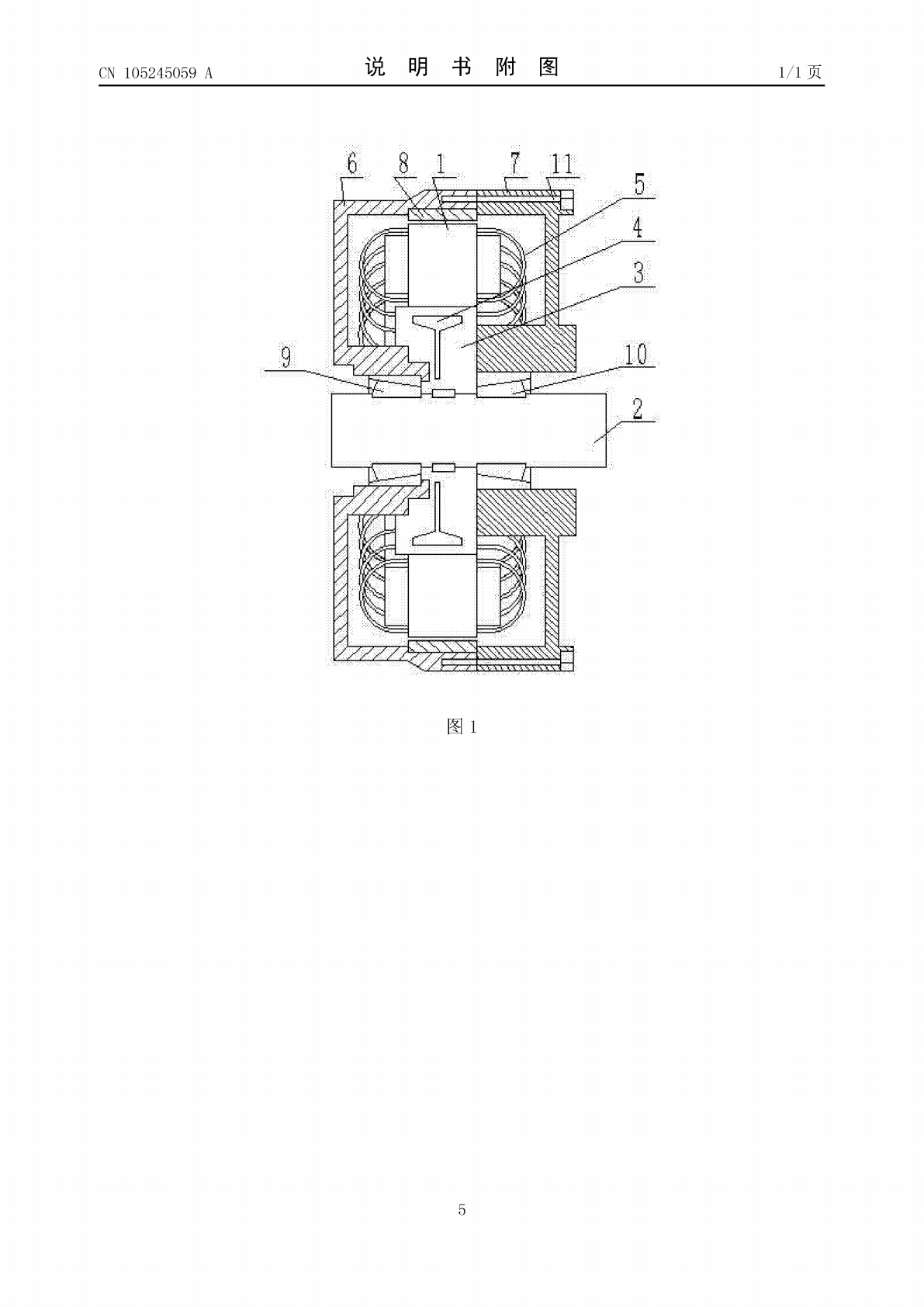

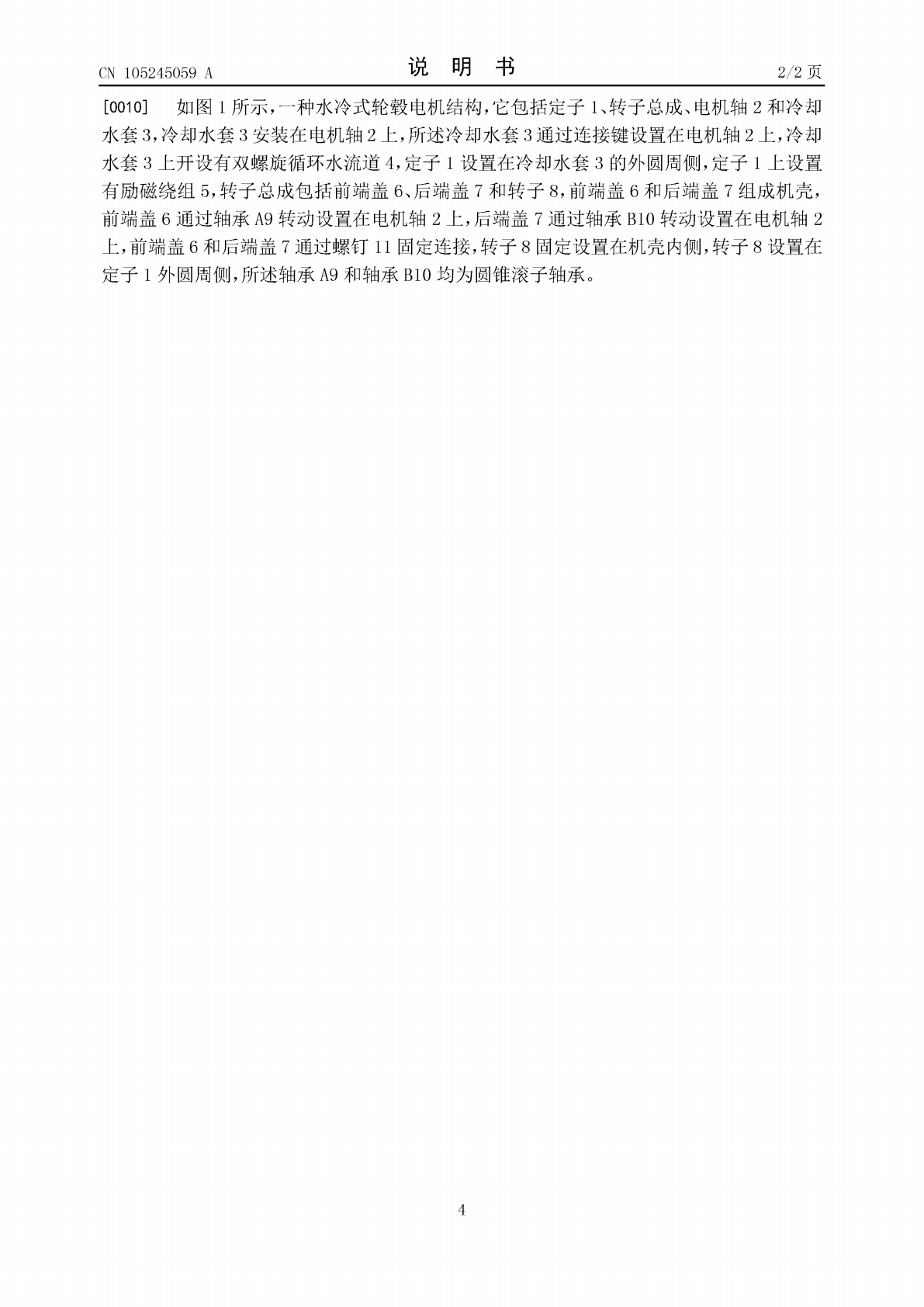

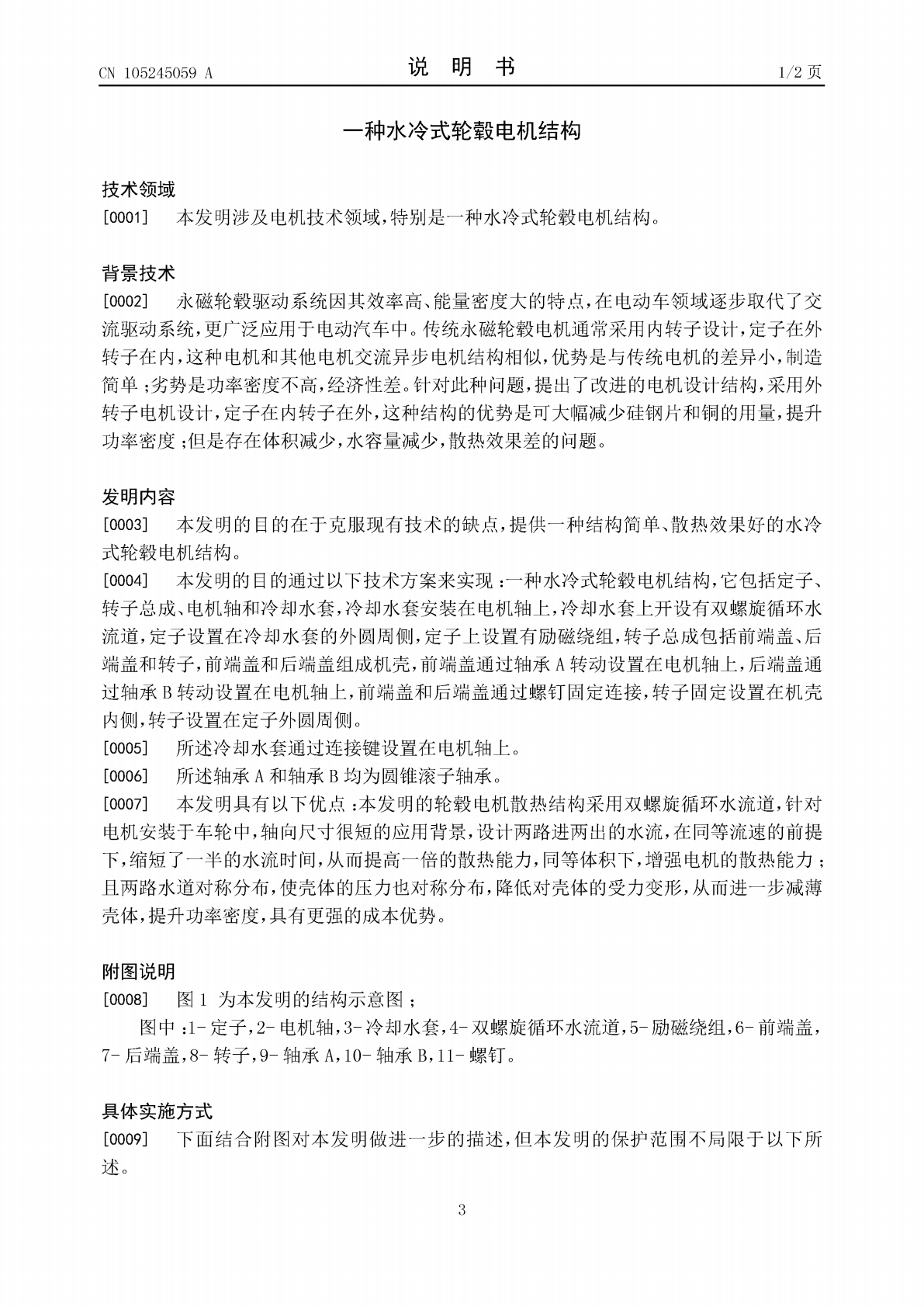

本发明涉及一种水冷式轮毂电机结构，其特征在于：它包括定子（1）、转子总成、电机轴（2）和冷却水套（3），冷却水套（3）安装在电机轴（2）上，冷却水套（3）上开设有双螺旋循环水流道（4），定子（1）设置在冷却水套（3）的外圆周侧，转子总成包括前端盖（6）、后端盖（7）和转子（8），前端盖（6）和后端盖（7）组成机壳，转子（8）固定设置在机壳内侧，转子（8）设置在定子（1）外圆周侧。本发明的轮毂电机散热结构采用双螺旋循环水流道，同等体积下，增强电机的散热能力；且两路水道对称分布，使壳体的压力也对称分布，降低对

2023-10-11

10

184KB

一种水冷式轮毂电机.pdf

本发明涉及一种电动汽车用的水冷式轮毂电机，适用于电动汽车的水冷式外转子轮毂电机。它采用外转子与前后端盖共同构成转子总成。电机定子部分由定子与定子支架两部分构成。定子支架由前后端盖和内设有循环水套的支架本体构成。定子支架外圈与定子铁心的内孔嵌在一起组定子总成。定子支架内孔与电机轴连接。电机轴加工有中心孔，并在前端沿径向加工有若干孔，径向孔与轴向孔相通，用于电缆与冷却水管的引出。定子支架设有冷却液的进液和出液槽，沿径向加工有用于安装冷却液管的孔。冷却液管通过电机轴的径向孔与轴向中心孔引出。本发明通过水冷系统提

2023-10-20

10

1.6MB

一种轮毂电机结构.pdf

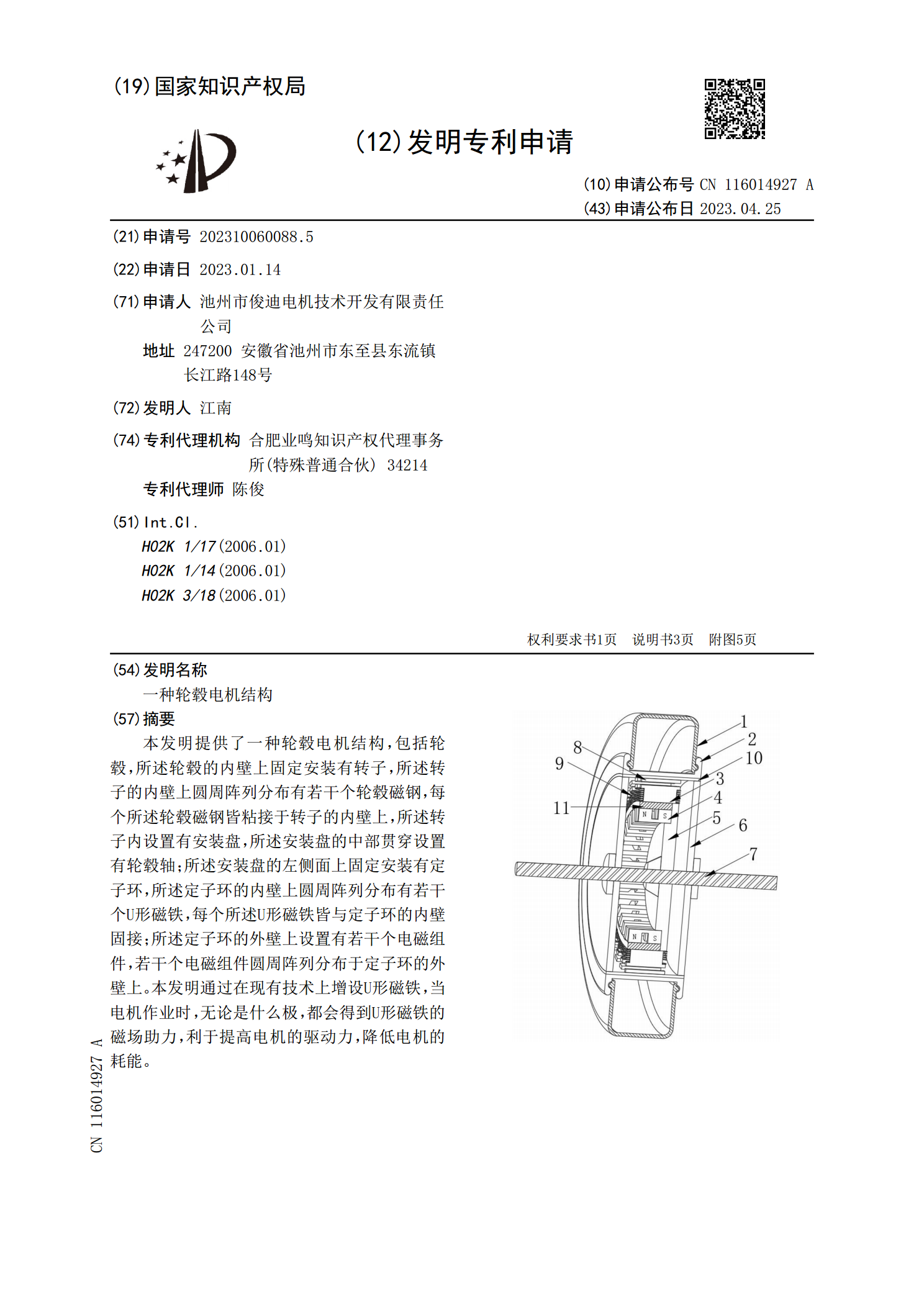

本发明提供了一种轮毂电机结构，包括轮毂，所述轮毂的内壁上固定安装有转子，所述转子的内壁上圆周阵列分布有若干个轮毂磁钢，每个所述轮毂磁钢皆粘接于转子的内壁上，所述转子内设置有安装盘，所述安装盘的中部贯穿设置有轮毂轴；所述安装盘的左侧面上固定安装有定子环，所述定子环的内壁上圆周阵列分布有若干个U形磁铁，每个所述U形磁铁皆与定子环的内壁固接；所述定子环的外壁上设置有若干个电磁组件，若干个电磁组件圆周阵列分布于定子环的外壁上。本发明通过在现有技术上增设U形磁铁，当电机作业时，无论是什么极，都会得到U形磁铁的磁场助

2023-05-26

10

1.7MB

一种轮毂电机导热结构.pdf

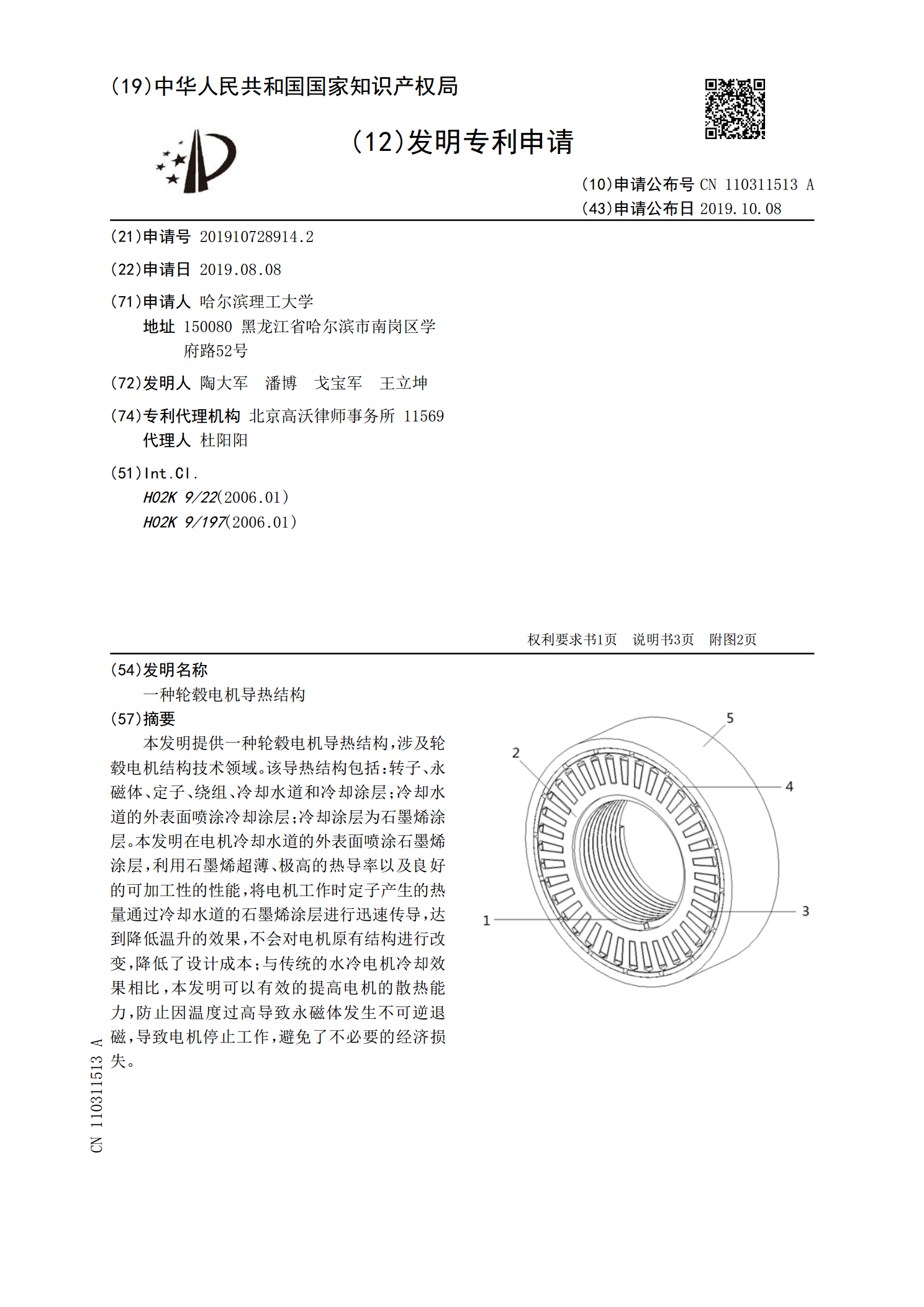

本发明提供一种轮毂电机导热结构，涉及轮毂电机结构技术领域。该导热结构包括：转子、永磁体、定子、绕组、冷却水道和冷却涂层；冷却水道的外表面喷涂冷却涂层；冷却涂层为石墨烯涂层。本发明在电机冷却水道的外表面喷涂石墨烯涂层，利用石墨烯超薄、极高的热导率以及良好的可加工性的性能，将电机工作时定子产生的热量通过冷却水道的石墨烯涂层进行迅速传导，达到降低温升的效果，不会对电机原有结构进行改变，降低了设计成本；与传统的水冷电机冷却效果相比，本发明可以有效的提高电机的散热能力，防止因温度过高导致永磁体发生不可逆退磁，导致电

2023-08-28

10

534KB

一种轮毂电机转子结构.pdf

本发明提供一种轮毂电机转子结构，包括转子外壳、多个永磁体及永磁体安装组件，所述永磁体通过永磁体安装组件固定安装于所述转子外壳的内侧壁上，多个所述永磁体沿所述转子外壳的周向均匀布置。本发明具有转子径向尺寸小、电机重力轻，且电机转子传递扭矩可靠性高等优点。

2023-08-27

10

427KB
