江西应用科技学院毕业设计（论文） 参考文献

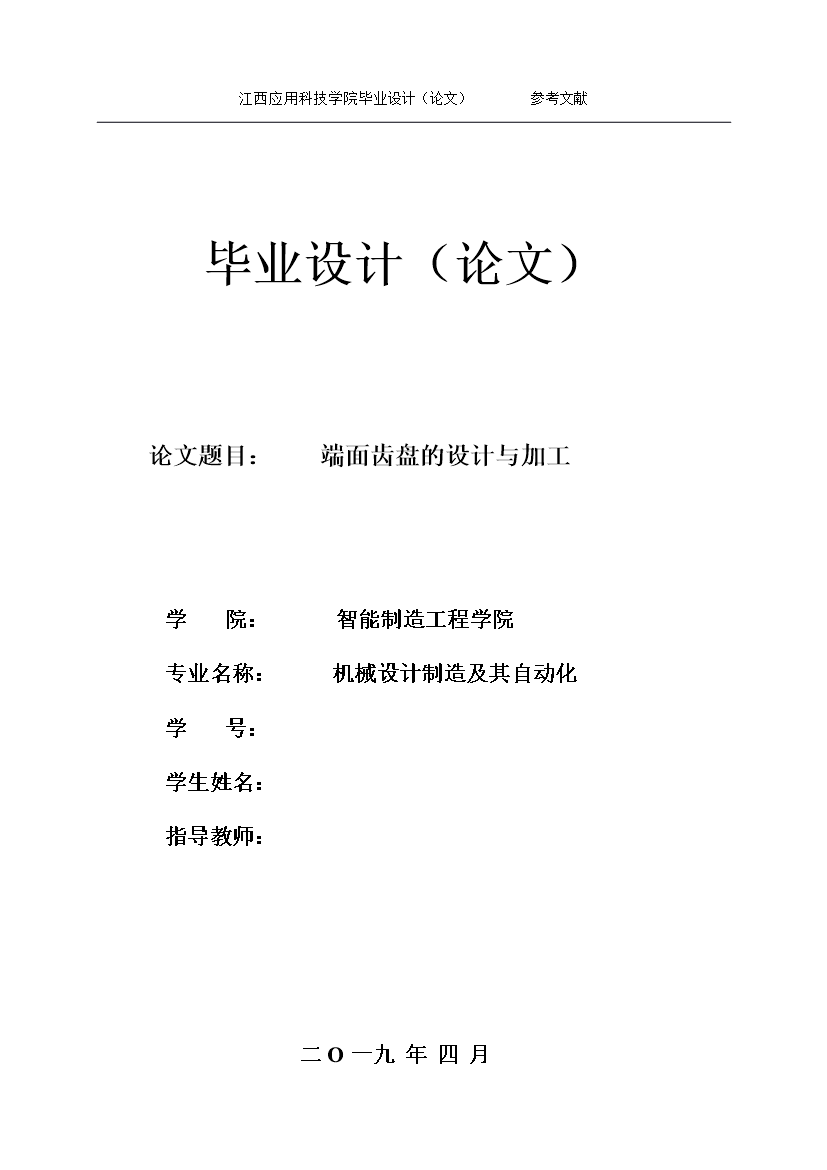

毕业设计（论文）

论文题目：端面齿盘的设计与加工

学院：智能制造工程学院
专业名称：机械设计制造及其自动化
学号：
学生姓名：
指导教师：

二O一九年四月

摘要

这个课题所研究的端面齿轮是一个非常重要的零件，故而若能良好衔接端面齿，将可有效减少现有的轴向尺寸，使其愈加紧凑，表现出尤其显著的可靠性。由此可知，其尤为适用于某些对功率和速度要求甚高的领域。与此同时，端面齿表现出尤为良好的齿面强度及其齿根强度，故而将能有效延长使用寿命，蕴含相对良好的可靠性。除此之外，其还能实现自动定心，含有相对较高的精度，可以在高速环境下，保持转矩的及时传递。并且可将极富复杂性的结构进行细致拆分，使其成为若干简洁结构，从而方便各种类型产品的设计过程以及相应的安装过程。
本课题着重于实践的关键性，通过理论与实践相结合的方式，根据提供的端面齿轮零件图及原始资料，对端面齿轮零件所需要的机械加工工艺过程进行设计。通过认真分析零件图，进行制订工艺规程、确定加工余量、计算工艺尺寸以及分析定位误差等工作。
基于上述设计，将能针对各种类型零件的加工过程，进行相对深入的细致掌握，并可据此确定多样化零件所涉及的加工尺寸。与此同时，还能帮助人们深入掌握工艺路线，以及确定恰当适宜的加工余量。值得一提的是，所有尺寸均需和工厂机床的真实情况有机结合。这不仅是对以前所学习过的知识的一种复习,也是为以后的工作做一个铺垫。
关键词：端面齿轮；工艺设计；加工

ABSTRACT

Thefacegearstudiedinthissubjectisaveryimportantpart.Theconnectionofthefacetoothcangreatlyshortentheaxialdimension,compactandreliable,easytoassembleanddisassemble,suitableforhigh-speed,high-powerrotaryconnectionoccasions.Atthesametime,thefacetoothhashightoothsurfacestrengthandrootstrength,sotheservicelifeislong,thestabilityisgood,theproductcanbeself-centered,theprecisionishigh,thehightorquecanbetransmittedathighspeed,andthecomplexoverallstructurecanbeItisdividedintoseveralsimplestructurestofacilitatethedesign,manufacture,installationandmaintenanceofindustrialproducts.
Thissubjectisbasedonpractice,combiningtheorywithpractice.Accordingtotheprovidedfacegearpartsdrawingandoriginaldata,themachiningprocessofthefacegearpartsisdesigned.Throughcarefulanalysisofthepartdrawing,processspecification,machiningallowancedetermination,processsizecalculationandpositioningerroranalysisareperformed.
Throughthesedesigns,wenotonlyhaveamorecomprehensiveunderstandingofthemachiningprocessoftheparts,thedeterminationofthemachiningdimensions,butalsoletusknowthatthedeterminationoftheroutingandmachiningallowancemustbecompatiblewiththeactualmachinetoolofthefactory.Thisreviewofthepreviouslylearnedknowledgeisalsoasteppingstoneforfuturework.
Keywords:facegear;processdesign;processing

目录

1.绪论 1
1.1研究的背景 1
1.2研究的意义 1
2.零件的分析 2
2.1零件结构分析 2
2.
