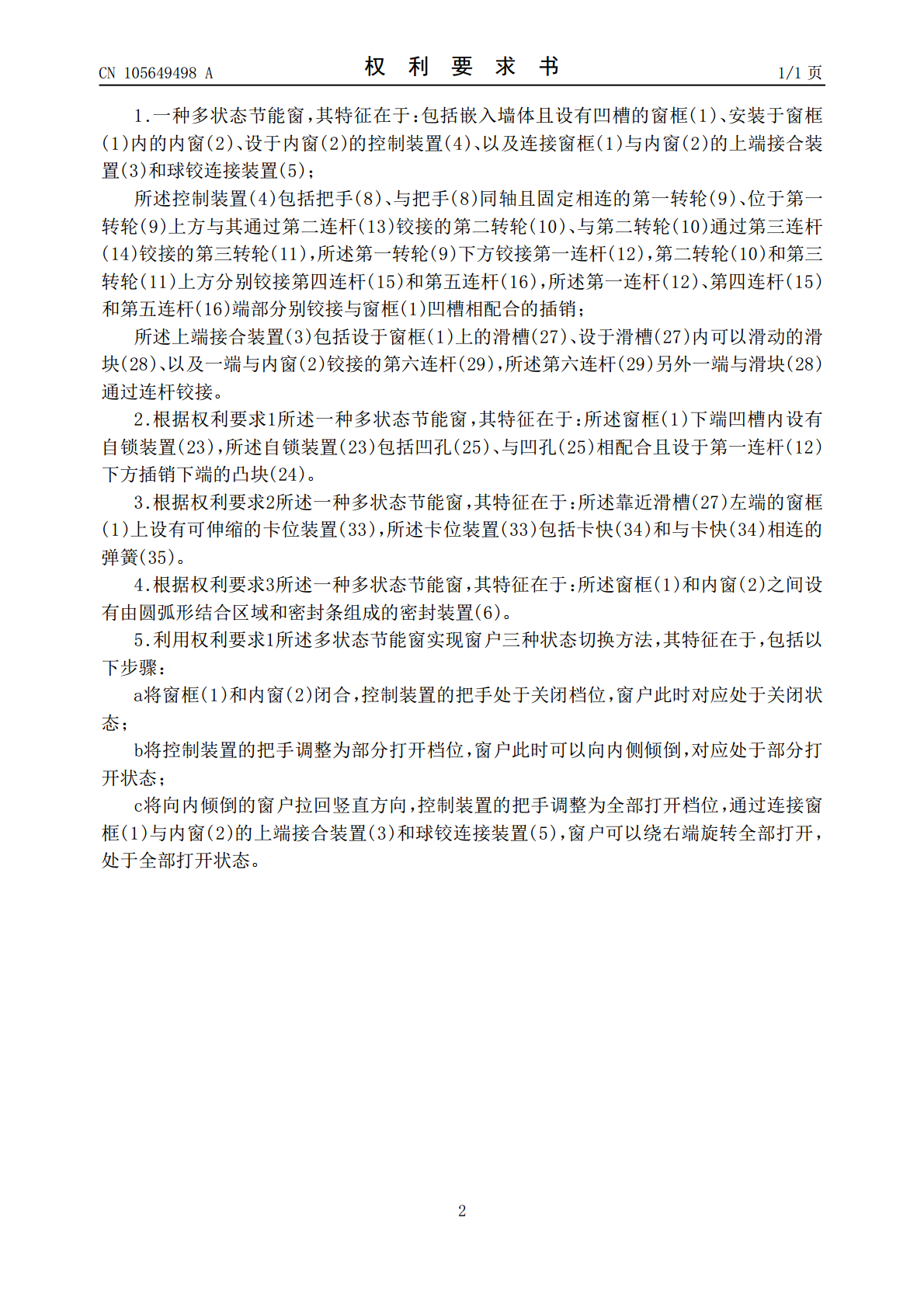

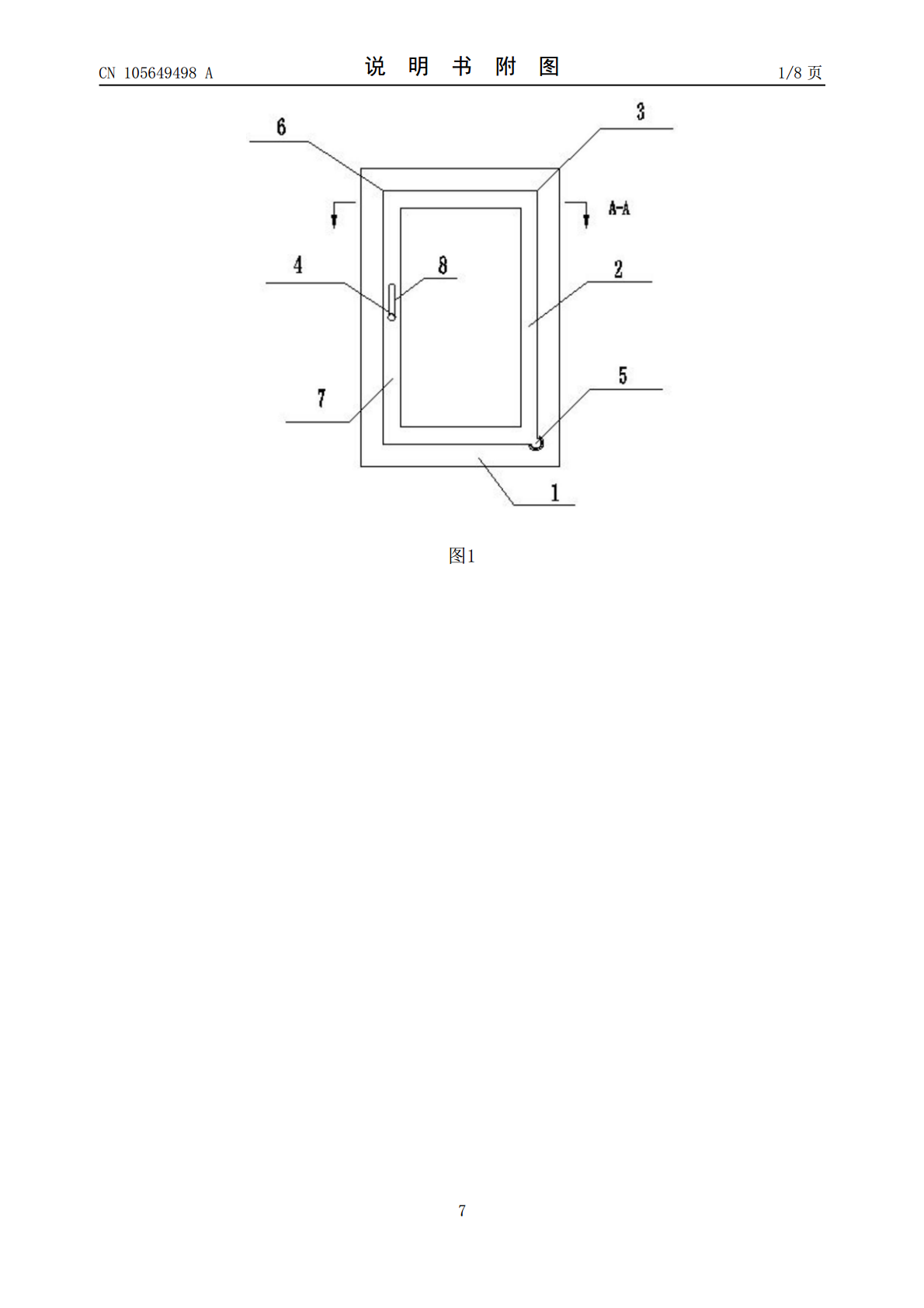

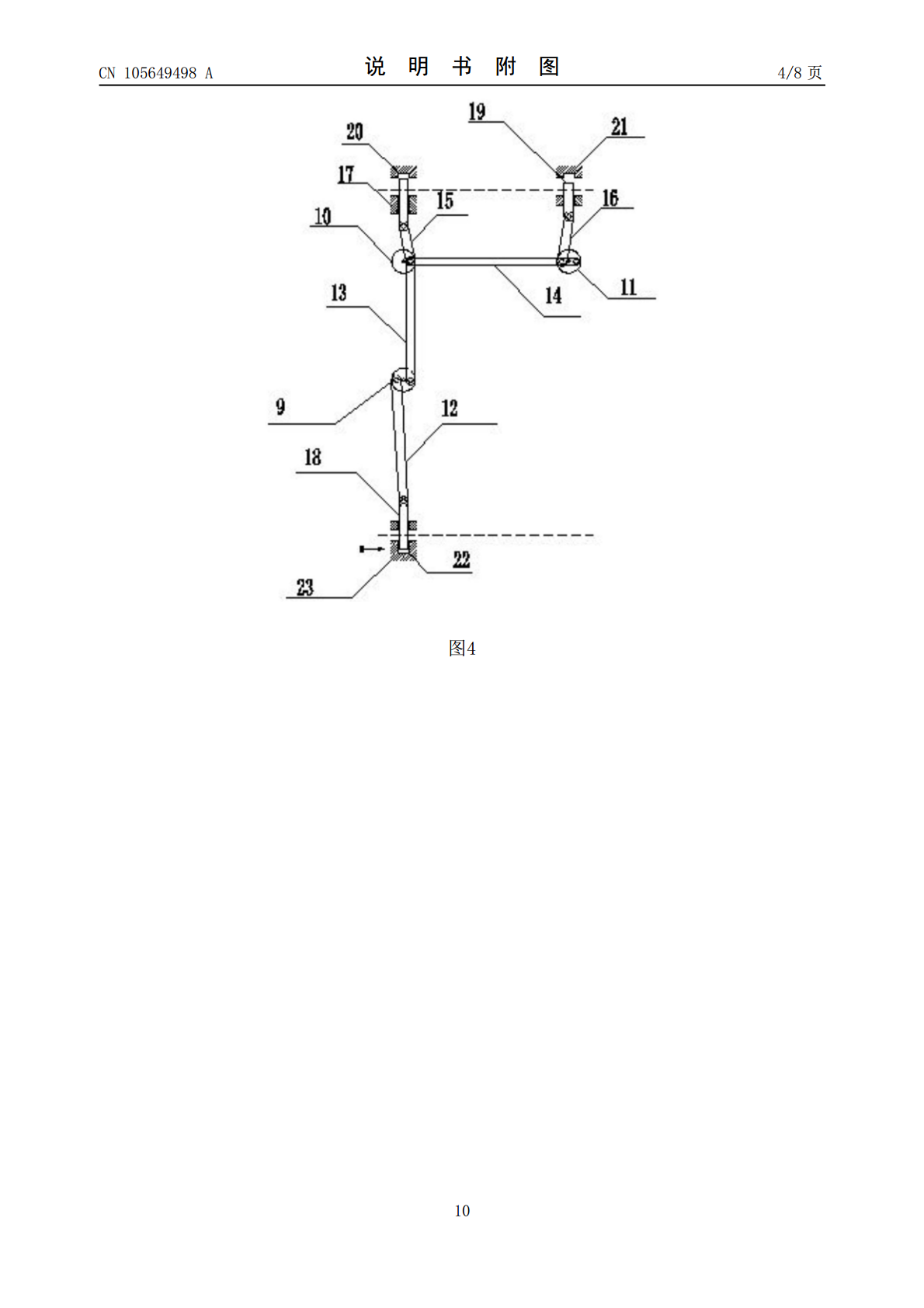

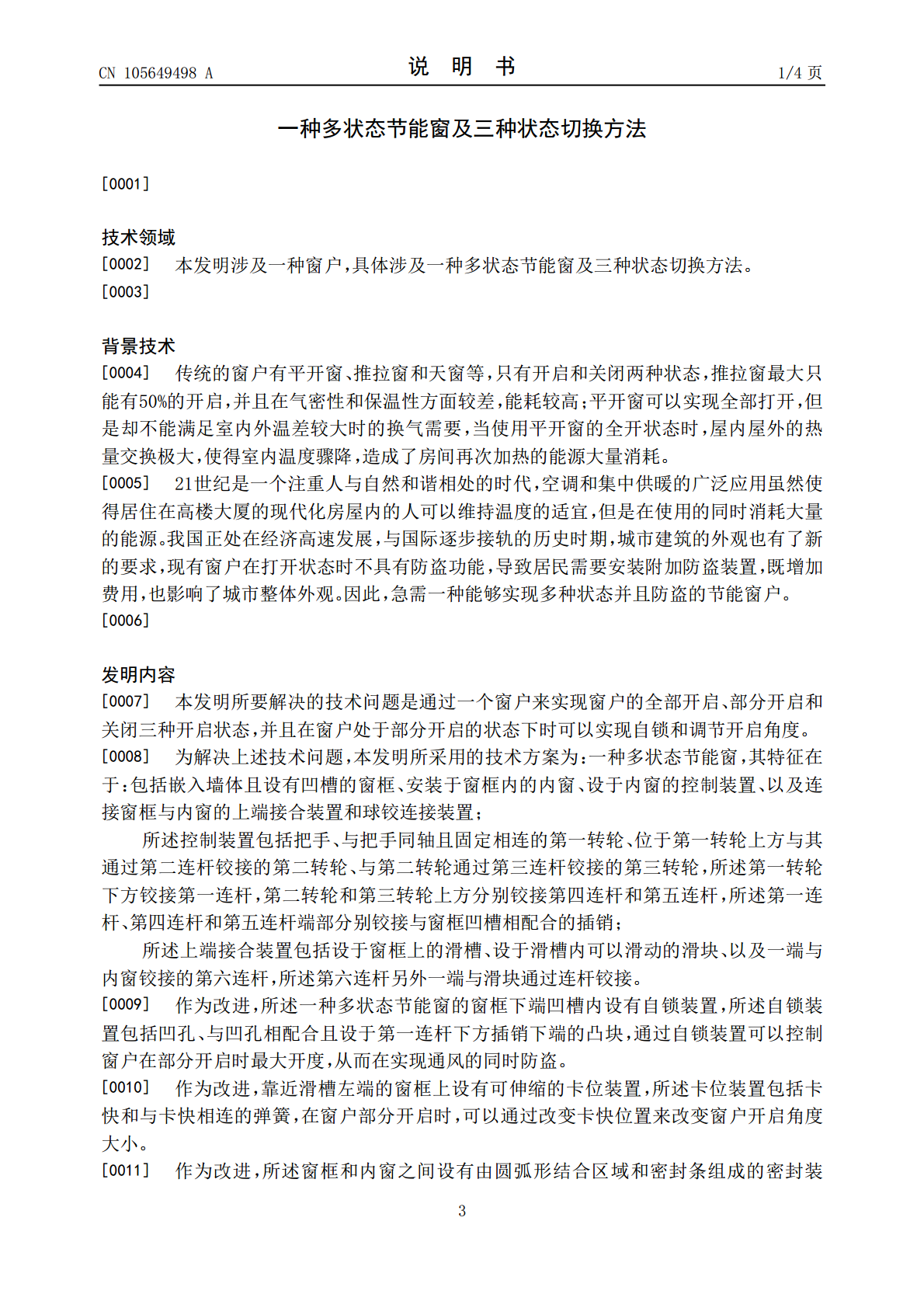

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105649498A(43)申请公布日2016.06.08(21)申请号201610066670.2(22)申请日2016.01.30(71)申请人武汉大学地址430072湖北省武汉市武昌区珞珈山武汉大学(72)发明人薛龙建陈炜张锐燕彬文(74)专利代理机构武汉科皓知识产权代理事务所(特殊普通合伙)42222代理人张火春(51)Int.Cl.E06B3/50(2006.01)E06B7/02(2006.01)E06B1/02(2006.01)E06B7/16(2006.01)权利要求书1页说明书4页附图8页(54)发明名称一种多状态节能窗及三种状态切换方法(57)摘要本发明公开了一种多状态节能窗及三种状态切换方法，包括带凹槽的窗框、内窗、设于内窗的控制装置、以及连接窗框与内窗的上端接合装置和球铰连接装置；控制装置包括把手、与把手相连的第一转轮、通过第二连杆与第一转轮铰接的第二转轮、通过第三连杆与第二转轮铰接的第三转轮，第一转轮下方铰接带插销的第一连杆，第二转轮和第三转轮上方分别铰接带插销的第四连杆和第五连杆；上端接合装置包括滑槽、设于滑槽内可以滑动的滑块、以及与内窗铰接的第六连杆，第六连杆与滑块通过第七连杆铰接；本发明可以实现窗户的全部打开，部分打开和关闭三种状态，既防盗又可通气时减少室内热量散失，从而减少室内再次加热时候所需要的能量，达到节能目的。CN105649498ACN105649498A权利要求书1/1页1.一种多状态节能窗，其特征在于：包括嵌入墙体且设有凹槽的窗框(1)、安装于窗框(1)内的内窗(2)、设于内窗(2)的控制装置(4)、以及连接窗框(1)与内窗(2)的上端接合装置(3)和球铰连接装置(5)；所述控制装置(4)包括把手(8)、与把手(8)同轴且固定相连的第一转轮(9)、位于第一转轮(9)上方与其通过第二连杆(13)铰接的第二转轮(10)、与第二转轮(10)通过第三连杆(14)铰接的第三转轮(11)，所述第一转轮(9)下方铰接第一连杆(12)，第二转轮(10)和第三转轮(11)上方分别铰接第四连杆(15)和第五连杆(16)，所述第一连杆(12)、第四连杆(15)和第五连杆(16)端部分别铰接与窗框(1)凹槽相配合的插销；所述上端接合装置(3)包括设于窗框(1)上的滑槽(27)、设于滑槽(27)内可以滑动的滑块(28)、以及一端与内窗(2)铰接的第六连杆(29)，所述第六连杆(29)另外一端与滑块(28)通过连杆铰接。2.根据权利要求1所述一种多状态节能窗，其特征在于：所述窗框(1)下端凹槽内设有自锁装置(23)，所述自锁装置(23)包括凹孔(25)、与凹孔(25)相配合且设于第一连杆(12)下方插销下端的凸块(24)。3.根据权利要求2所述一种多状态节能窗，其特征在于：所述靠近滑槽(27)左端的窗框(1)上设有可伸缩的卡位装置(33)，所述卡位装置(33)包括卡快(34)和与卡快(34)相连的弹簧(35)。4.根据权利要求3所述一种多状态节能窗，其特征在于：所述窗框(1)和内窗(2)之间设有由圆弧形结合区域和密封条组成的密封装置(6)。5.利用权利要求1所述多状态节能窗实现窗户三种状态切换方法，其特征在于，包括以下步骤：a将窗框(1)和内窗(2)闭合，控制装置的把手处于关闭档位，窗户此时对应处于关闭状态；b将控制装置的把手调整为部分打开档位，窗户此时可以向内侧倾倒，对应处于部分打开状态；c将向内倾倒的窗户拉回竖直方向，控制装置的把手调整为全部打开档位，通过连接窗框(1)与内窗(2)的上端接合装置(3)和球铰连接装置(5)，窗户可以绕右端旋转全部打开，处于全部打开状态。2CN105649498A说明书1/4页一种多状态节能窗及三种状态切换方法[0001]技术领域[0002]本发明涉及一种窗户，具体涉及一种多状态节能窗及三种状态切换方法。[0003]背景技术[0004]传统的窗户有平开窗、推拉窗和天窗等，只有开启和关闭两种状态，推拉窗最大只能有50%的开启，并且在气密性和保温性方面较差，能耗较高；平开窗可以实现全部打开，但是却不能满足室内外温差较大时的换气需要，当使用平开窗的全开状态时，屋内屋外的热量交换极大，使得室内温度骤降，造成了房间再次加热的能源大量消耗。[0005]21世纪是一个注重人与自然和谐相处的时代，空调和集中供暖的广泛应用虽然使得居住在高楼大厦的现代化房屋内的人可以维持温度的适宜，但是在使用的同时消耗大量的能源。我国正处在经济高速发展，与国际逐步接轨的历史时期，城市建筑的外观也有了新的要求，现有窗户在打开状态时不具有防盗功能，导致居民需要安装附加防盗装置，既增加费用，也影响了城市整体外观。因此，急需一种能够实现多种状
