一种踏板发电电动车.pdf

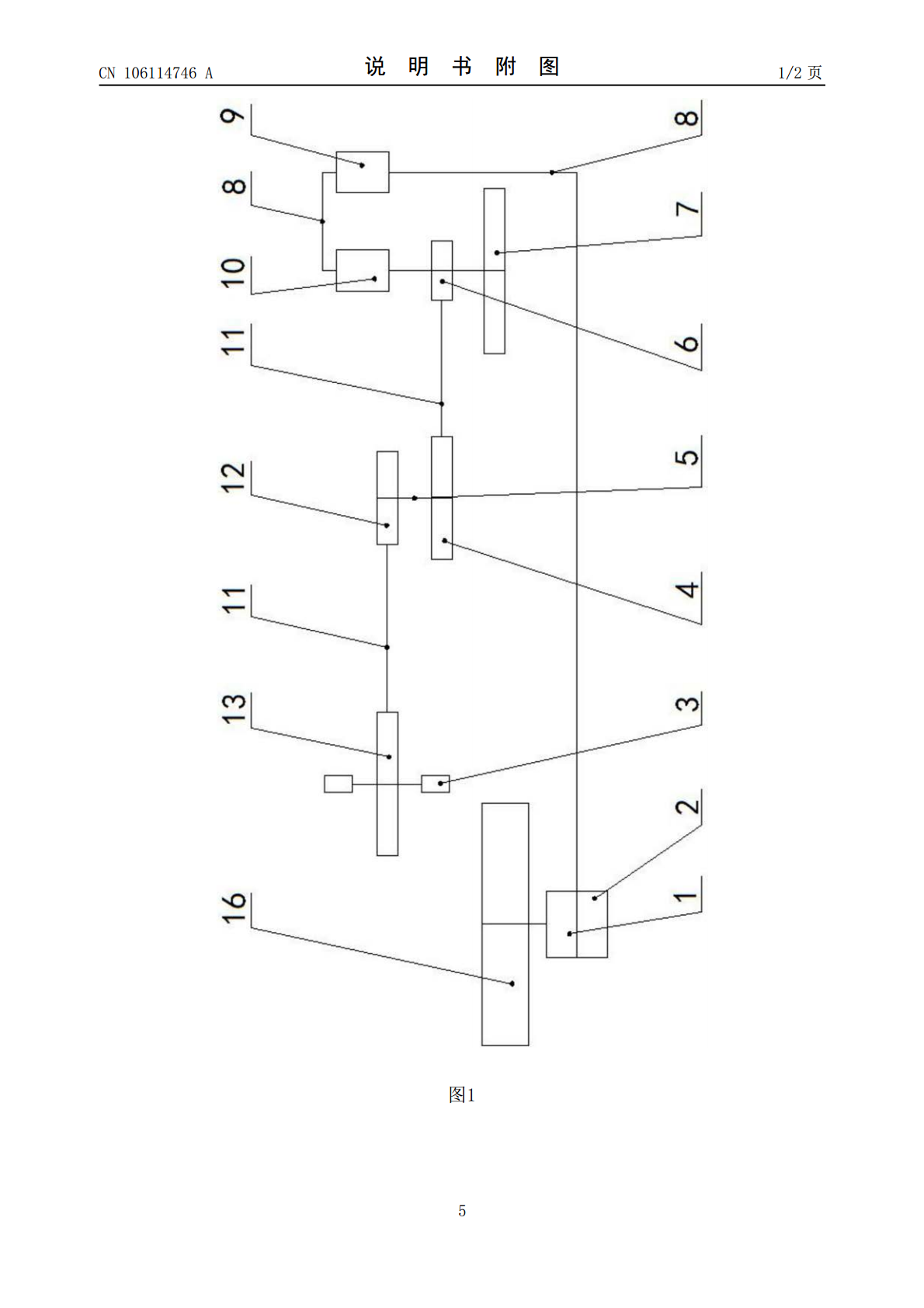

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106114746A(43)申请公布日2016.11.16(21)申请号201610720086.4(22)申请日2016.08.24(71)申请人盛春玉地址236736安徽省亳州市利辛县旧城镇盛老家村尧后庄3户(72)发明人盛春玉(74)专利代理机构合肥鼎途知识产权代理事务所(普通合伙)34122代理人叶丹(51)Int.Cl.B62M6/40(2010.01)B62M6/80(2010.01)B62M11/00(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种踏板发电电动车(57)摘要本发明提供了一种踏板发电电动车，包括电动车车身和动力传输机构；所述动力传输机构包括电机、电瓶、脚踏板、齿轮、齿轮轴、配重轮、电线、电源控制器、发电机和链条。本发明能做到随时充电，永不缺电，从而实现永久续行，永远不用借助外界电源充电。用脚踏板带动发电机发电，骑行轻松舒适，在省去充电的同时还能锻炼身体，真正做到健康出行、绿色出行，零排放、零污染。使骑行者出行健身两不误，换回更好的出行环境，实现可持续发展，有较大的市场前景。CN106114746ACN106114746A权利要求书1/1页1.一种踏板发电电动车，包括电动车车身，其特征在于，所述踏板发电电动车还包括动力传输机构；所述动力传输机构包括电机、电瓶、脚踏板、齿轮、齿轮轴、配重轮、电线、电源控制器、发电机和链条；所述电机和电瓶通过电线连接在一起，所述电机和后轮同轴联接；所述动力传输机构中的齿轮包括齿轮一、齿轮二、齿轮三和齿轮四；所述脚踏板设置在所述齿轮四的轴承两侧，所述齿轮四与齿轮三通过所述链条相连，所述齿轮三和齿轮一为同心轴齿轮，所述齿轮一和齿轮二通过所述链条相连，所述齿轮二与配重轮、发电机的转子同轴，所述发电机、电源控制器、电瓶和电机之间通过电线相连；使用时，轻踏脚踏板使齿轮四转动，动力通过链条带动齿轮三转动，由于所述齿轮三和齿轮一为同心轴齿轮，在齿轮轴的带动下，齿轮一发生转动，动力通过链条带动齿轮二发生转动；由于所述齿轮二与配重轮和发电机转子同轴，在齿轮轴的带动下，配重轮和发电机转子也发生转动，从而开始发电，发电机电出的电通过电线进入电源控制器，随后变直流稳压通过电线各接进电瓶的正负两极进行充电，通过电瓶的电驱动直流电机，带动后轮发生转动。2.根据权利要求1所述的一种踏板发电电动车，其特征在于，所述电动车车身包括2个平行设置的前轮及1个后轮，其中2个前轮通过轮毂联接。3.根据权利要求1所述的一种踏板发电电动车，其特征在于，所述电源控制器的输出电压比电瓶电压高2～4V。4.根据权利要求1所述的一种踏板发电电动车，其特征在于，所述齿轮的直径从大到小依次为：齿轮四、齿轮一、齿轮三和齿轮二。2CN106114746A说明书1/2页一种踏板发电电动车技术领域[0001]本发明涉及电动车技术领域，具体涉及一种踏板发电电动车。背景技术[0002]目前市场上的电动车，大多需要靠外界电源充电，有些通过多加电瓶，能行驶更远的距离。但仍然会出现电力不足的情况，致使人们在半途中无法骑行。虽然市场上设有充电站，但也只有在城市集镇特定的地点能充电，无法完全解决半途没有电的难题。发明内容[0003]针对上述问题，本发明提供一种踏板发电电动车，用脚踏板骑行发电，不需要外界电源充电，从而实现永久续行，本发明所采用的技术方案如下：[0004]一种踏板发电电动车，包括电动车车身，其特征在于，所述踏板发电电动车还包括动力传输机构；[0005]所述动力传输机构包括电机、电瓶、脚踏板、齿轮、齿轮轴、配重轮、电线、电源控制器、发电机和链条；所述电机和电瓶通过电线连接在一起，所述电机和后轮同轴联接；[0006]所述动力传输机构中的齿轮包括齿轮一、齿轮二、齿轮三和齿轮四；所述脚踏板设置在所述齿轮四的轴承两侧，所述齿轮四与齿轮三通过所述链条相连，所述齿轮三和齿轮一为同心轴齿轮，所述齿轮一和齿轮二通过所述链条相连，所述齿轮二与配重轮、发电机的转子同轴，所述发电机、电源控制器、电瓶和电机之间通过电线相连；[0007]使用时，轻踏脚踏板使齿轮四转动，动力通过链条带动齿轮三转动，由于所述齿轮三和齿轮一为同心轴齿轮，在齿轮轴的带动下，齿轮一发生转动，动力通过链条带动齿轮二发生转动；由于所述齿轮二与配重轮和发电机转子同轴，在齿轮轴的带动下，配重轮和发电机转子也发生转动，从而开始发电，发电机电出的电通过电线进入电源控制器，随后变直流稳压通过电线各接进电瓶的正负两极进行充电，通过电瓶的电驱动直流电机，带动后轮发生转动。[0008]进一步的，所述电动车车身包括2个平行设置的前轮及1个后轮，其中2个前轮通过轮毂联接。[0009]进一步的，所述电源控制器的输出电
