一种曝气增氧机的叶轮.pdf

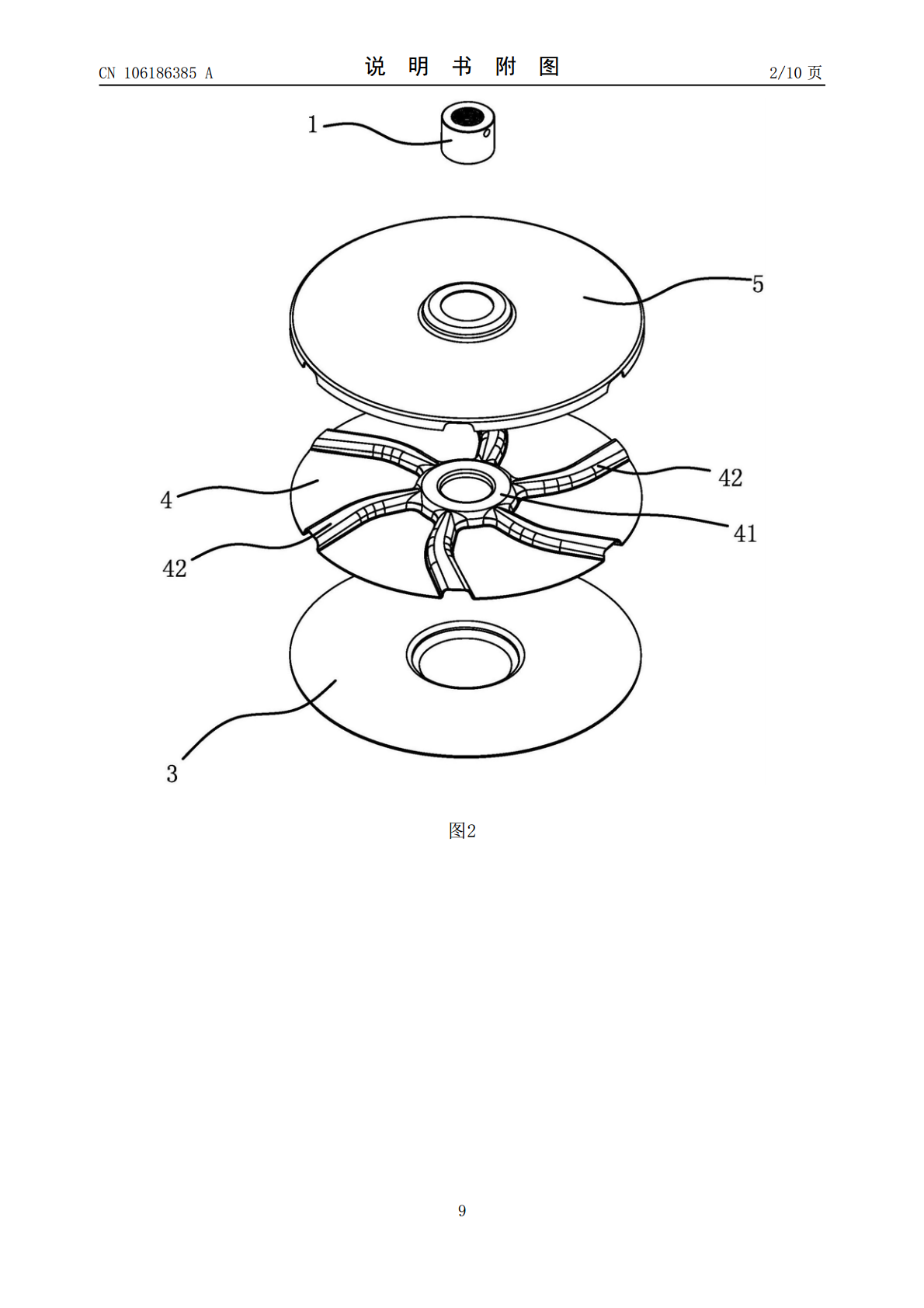

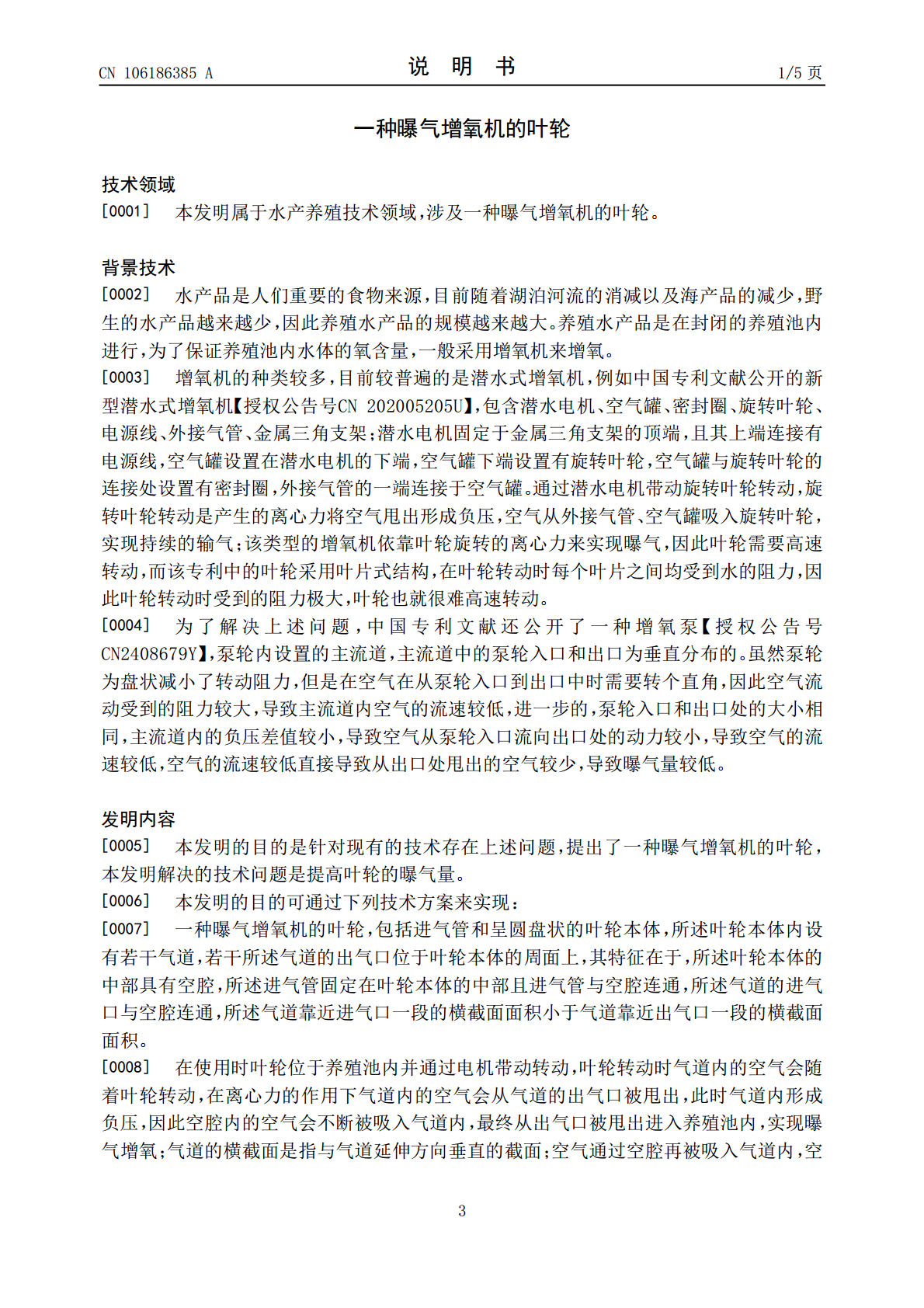

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106186385A(43)申请公布日2016.12.07(21)申请号201610862036.X(22)申请日2016.09.29(71)申请人台州天渔增氧设备科技有限公司地址317522浙江省台州市温岭市大溪镇潘岙村(72)发明人孙文平孙锦都徐燕(74)专利代理机构台州市方圆专利事务所(普通合伙)33107代理人贺宣潮(51)Int.Cl.C02F7/00(2006.01)A01K63/04(2006.01)权利要求书1页说明书5页附图10页(54)发明名称一种曝气增氧机的叶轮(57)摘要本发明提供了一种曝气增氧机的叶轮，属于水产养殖技术领域。它解决了现有曝气增氧机的叶轮曝气量较低等技术问题。本曝气增氧机的叶轮包括进气管和呈圆盘状的叶轮本体，叶轮本体内设有若干气道，若干气道的出气口位于叶轮本体的周面上，叶轮本体的中部具有空腔，进气管固定在叶轮本体的中部且进气管与空腔连通，气道的进气口与空腔连通，气道靠近进气口一段的截面面积小于气道靠近出气口一端的截面面积。本发明具有提高叶轮的曝气量的优点。CN106186385ACN106186385A权利要求书1/1页1.一种曝气增氧机的叶轮，包括进气管(1)和呈圆盘状的叶轮本体(2)，所述叶轮本体(2)内设有若干气道(22)，若干所述气道(22)的出气口(221)位于叶轮本体(2)的周面上，其特征在于，所述叶轮本体(2)的中部具有空腔(21)，所述进气管(1)固定在叶轮本体(2)的中部且进气管(1)与空腔(21)连通，所述气道(22)的进气口(222)与空腔(21)连通，所述气道(22)靠近进气口(222)一段的横截面面积小于气道(22)靠近出气口(221)一段的横截面面积。2.根据权利要求1所述的曝气增氧机的叶轮，其特征在于，所述气道(22)的横截面面积自进气口(222)向出气口(221)逐渐变大。3.根据权利要求1所述的曝气增氧机的叶轮，其特征在于，所述气道(22)依次分为连通段(223)、衔接段(224)和出气段(225)，所述进气口(222)位于连通段(223)的端口，所述出气口(221)位于出气段(225)的端口，所述连通段(223)和进气段均呈直线分布，所述衔接段(224)呈圆弧分布，所述连通段(223)和出气段(225)之间的夹角为钝角。4.根据权利要求1或2或3所述的曝气增氧机的叶轮，其特征在于，所述叶轮本体(2)包括呈圆形的底盘(3)和呈圆形的内板(4)，所述内板(4)与底盘(3)贴靠并固定，所述内板(4)的中部凸起形成让位凸部(41)，所述让位凸部(41)与底盘(3)之间形成上述空腔(21)，所述让位凸部(41)上开有连通孔(411)，所述进气管(1)固定在连通孔(411)处且进气管(1)的内端与底盘(3)之间具有间隙，所述内板(4)上还凸起形成若干呈条形的凸筋(42)，所述凸筋(42)的内端与让位凸部(41)连接，所述凸筋(42)的外端位于内板(4)的边沿，所述凸筋(42)与底盘(3)之间形成上述气道(22)。5.根据权利要求4所述的曝气增氧机的叶轮，其特征在于，所述凸筋(42)靠近内板(4)一侧的宽度大小沿凸筋(42)长度方向均相同，所述凸筋(42)远离内板(4)一侧的宽度大小自凸筋(42)的内端向凸筋(42)的外端逐渐变大。6.根据权利要求4所述的曝气增氧机的叶轮，其特征在于，所述让位凸部(41)和凸筋(42)通过在内板(4)上冲压形成。7.根据权利要求4所述的曝气增氧机的叶轮，其特征在于，所述底盘(3)的中部向远离内板(4)的一侧凸起形成让位凹部(31)，所述让位凹部(31)与让位凸部(41)相对设置。8.根据权利要求4所述的曝气增氧机的叶轮，其特征在于，所述叶轮本体(2)还包括呈圆形的盖板(5)，所述盖板(5)的边沿具有封闭翻边(51)，所述盖板(5)固定在内板(4)上且与凸筋(42)抵靠，所述盖板(5)的中部开有与连通孔(411)对齐的固定孔(521)，所述进气管(1)穿过固定孔(521)，所述底盘(3)和内板(4)均位于封闭翻边(51)的内侧且底盘(3)的边沿以及内板(4)的边沿均与封闭翻边(51)贴靠固定，所述封闭翻边(51)上开有若干与气道(22)的出气口(221)一一对应的缺口(511)，所述缺口(511)与对应的出气口(221)对齐。9.根据权利要求8所述的曝气增氧机的叶轮，其特征在于，所述盖板(5)的中部具有凸起的加强部(52)，所述固定孔(521)开设在加强部(52)上，所述加强部(52)和让位凸部(41)之间具有间隙，所述进气管(1)的外壁与固定孔(521)的内壁贴靠固定且进气管(1)的外壁与连通孔(411)的内壁贴靠固定。10.根据权利要求9所述的曝气增氧机
