一种曝气增氧机的叶轮.pdf

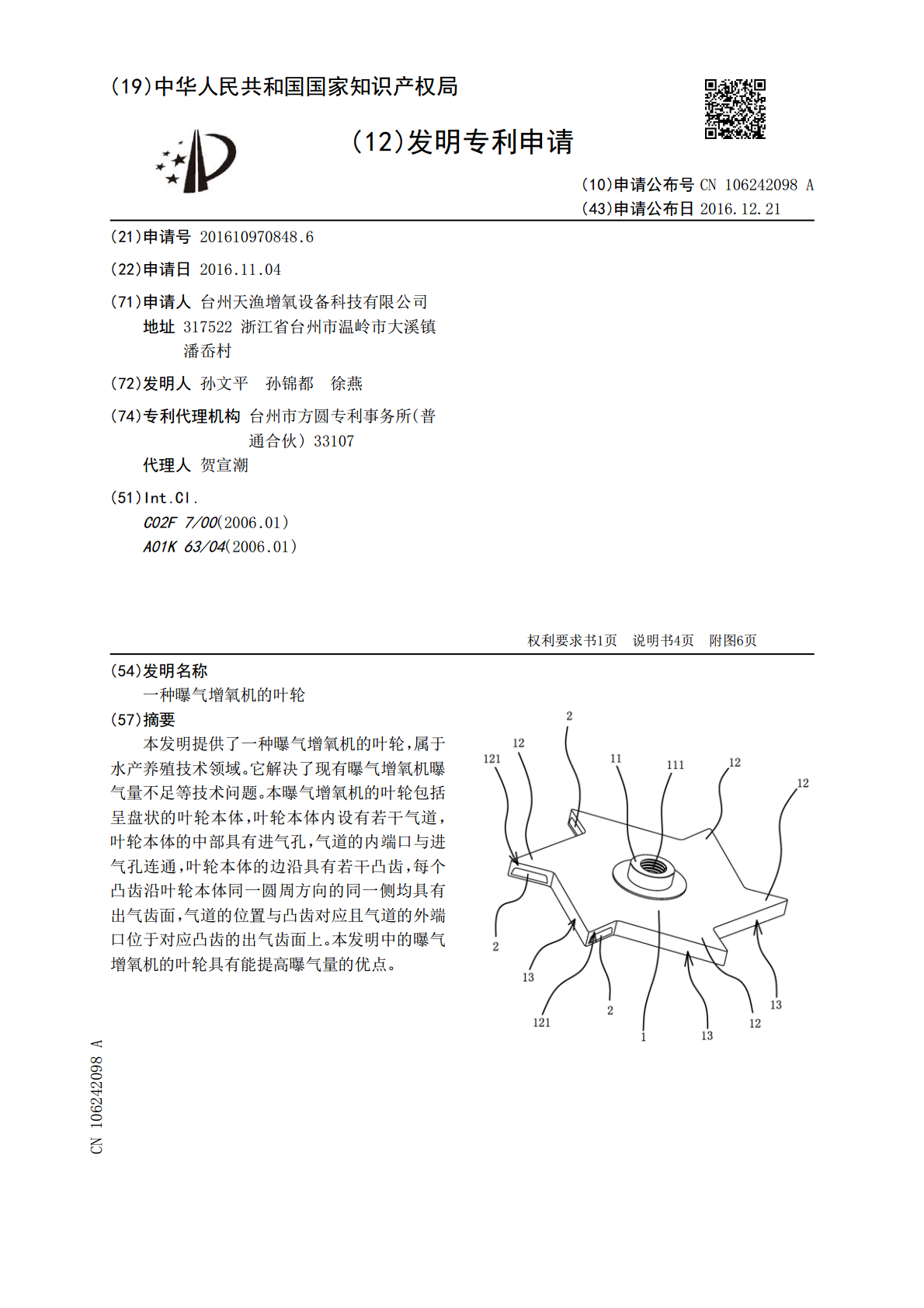

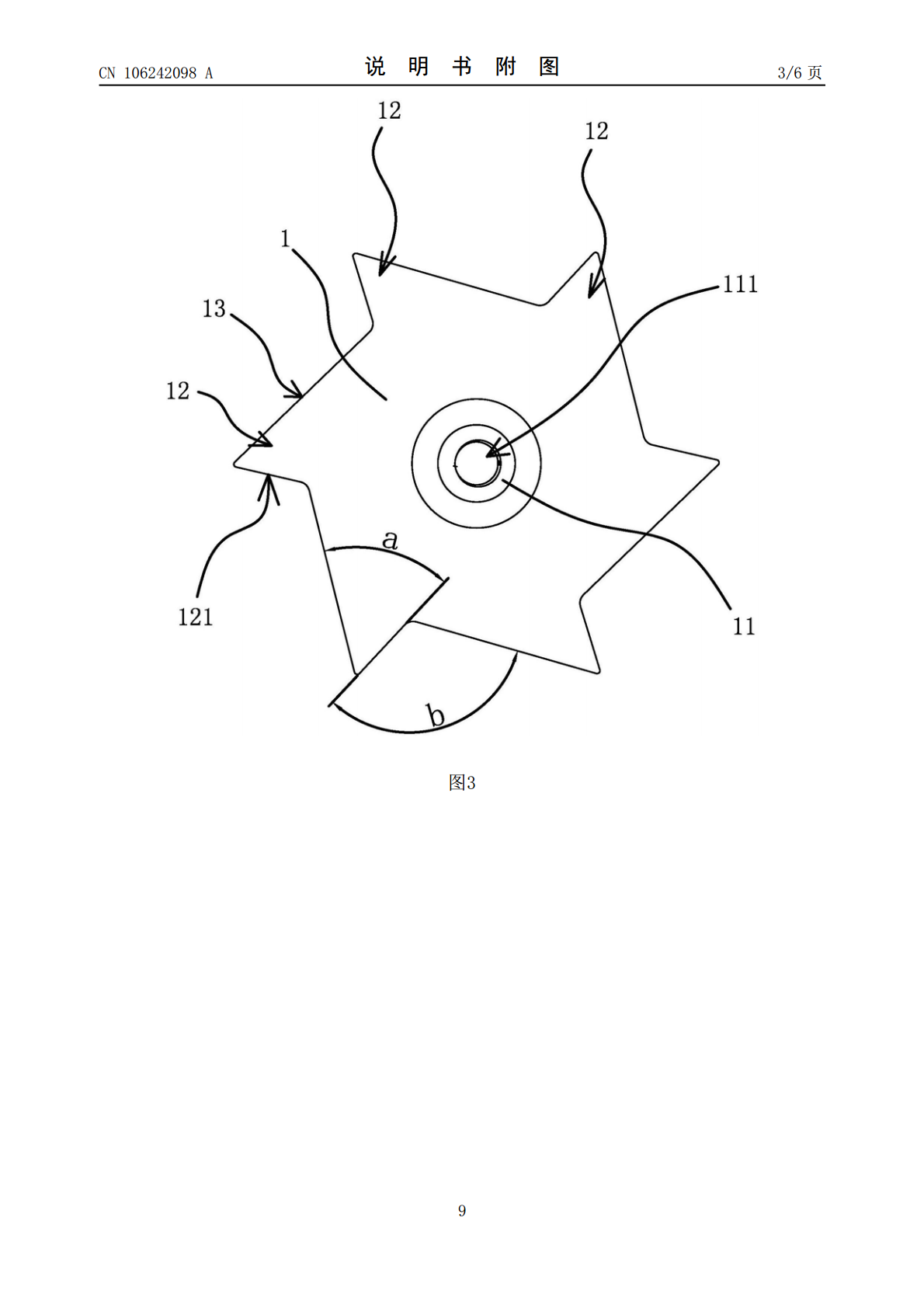

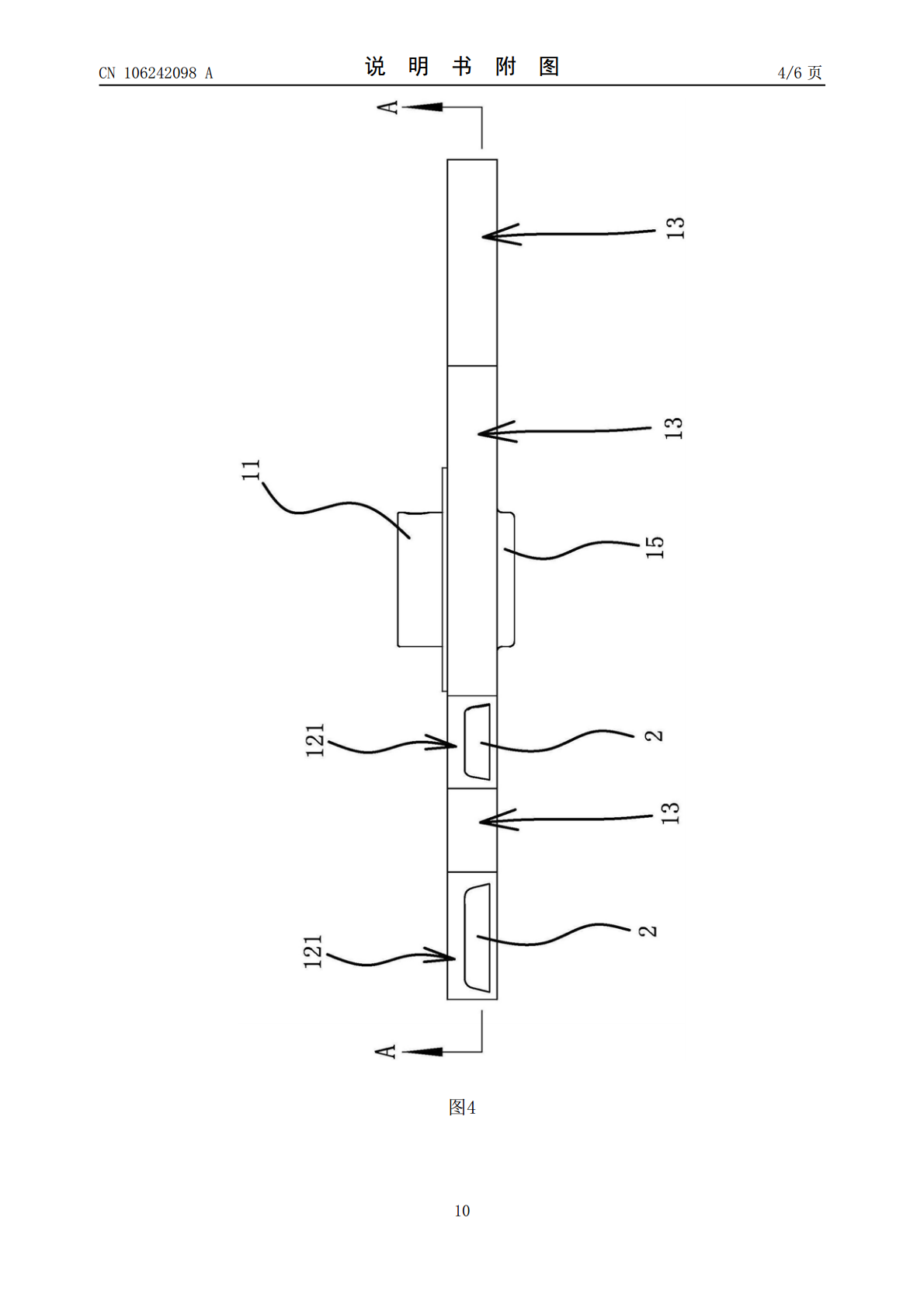

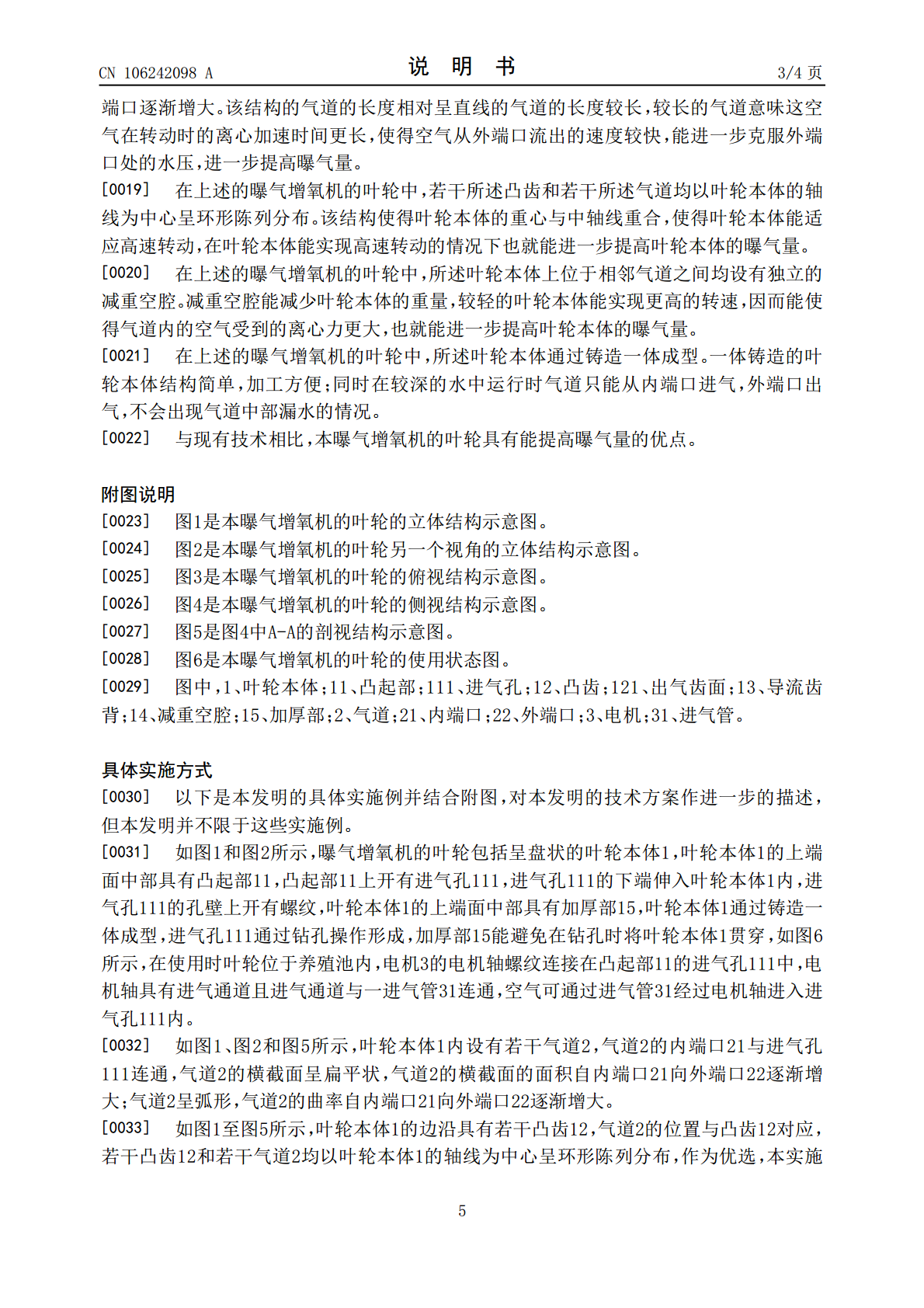

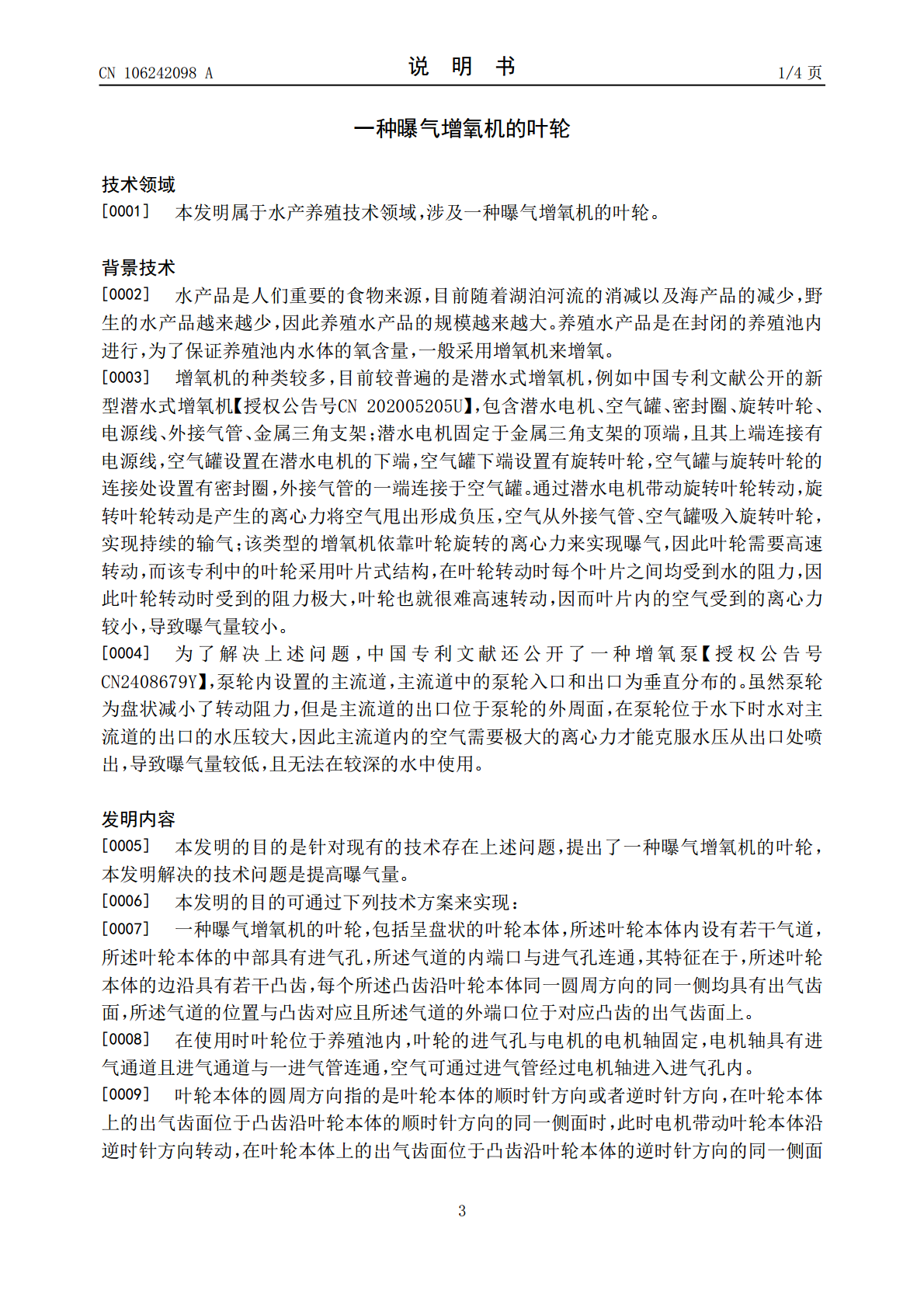

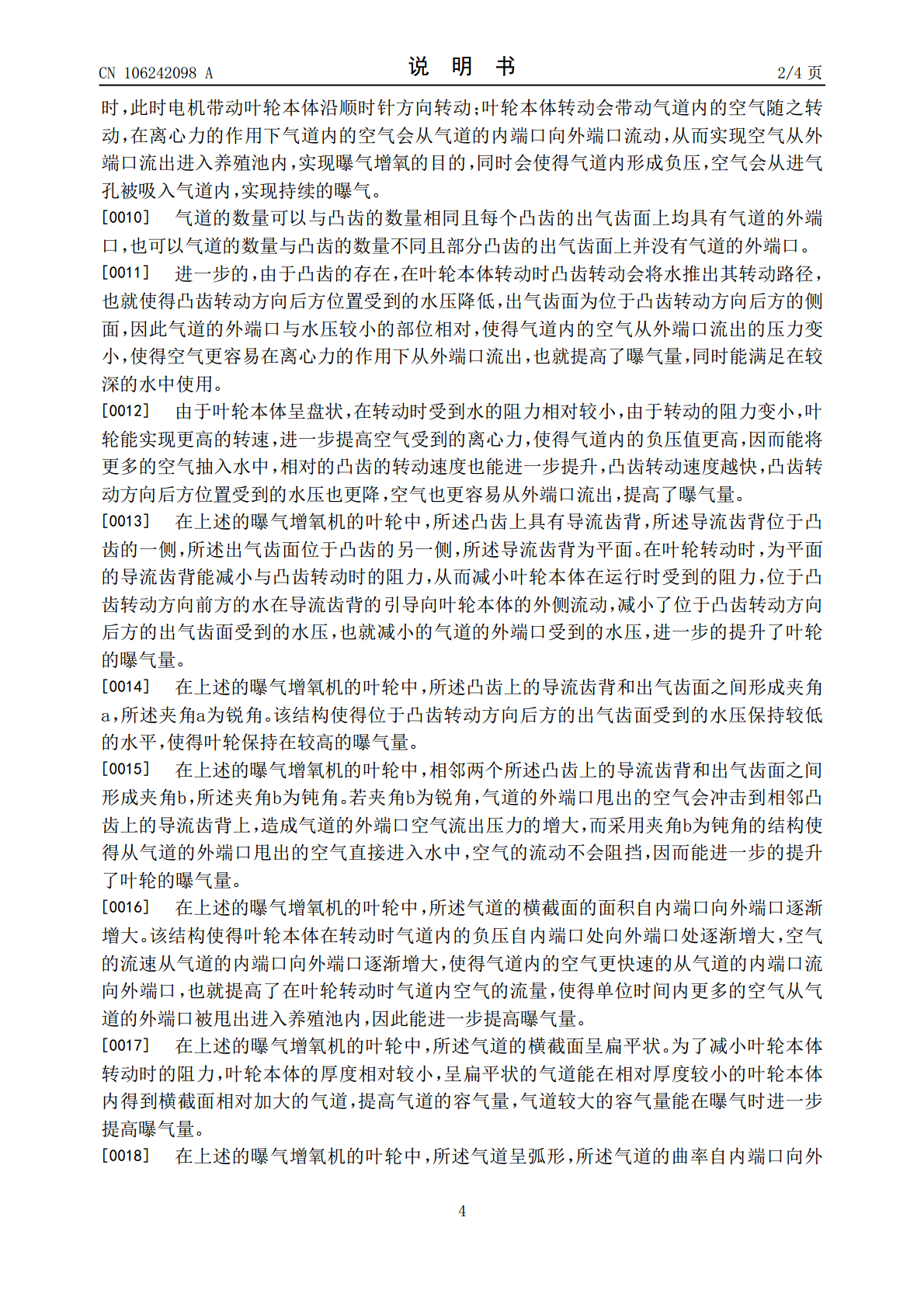

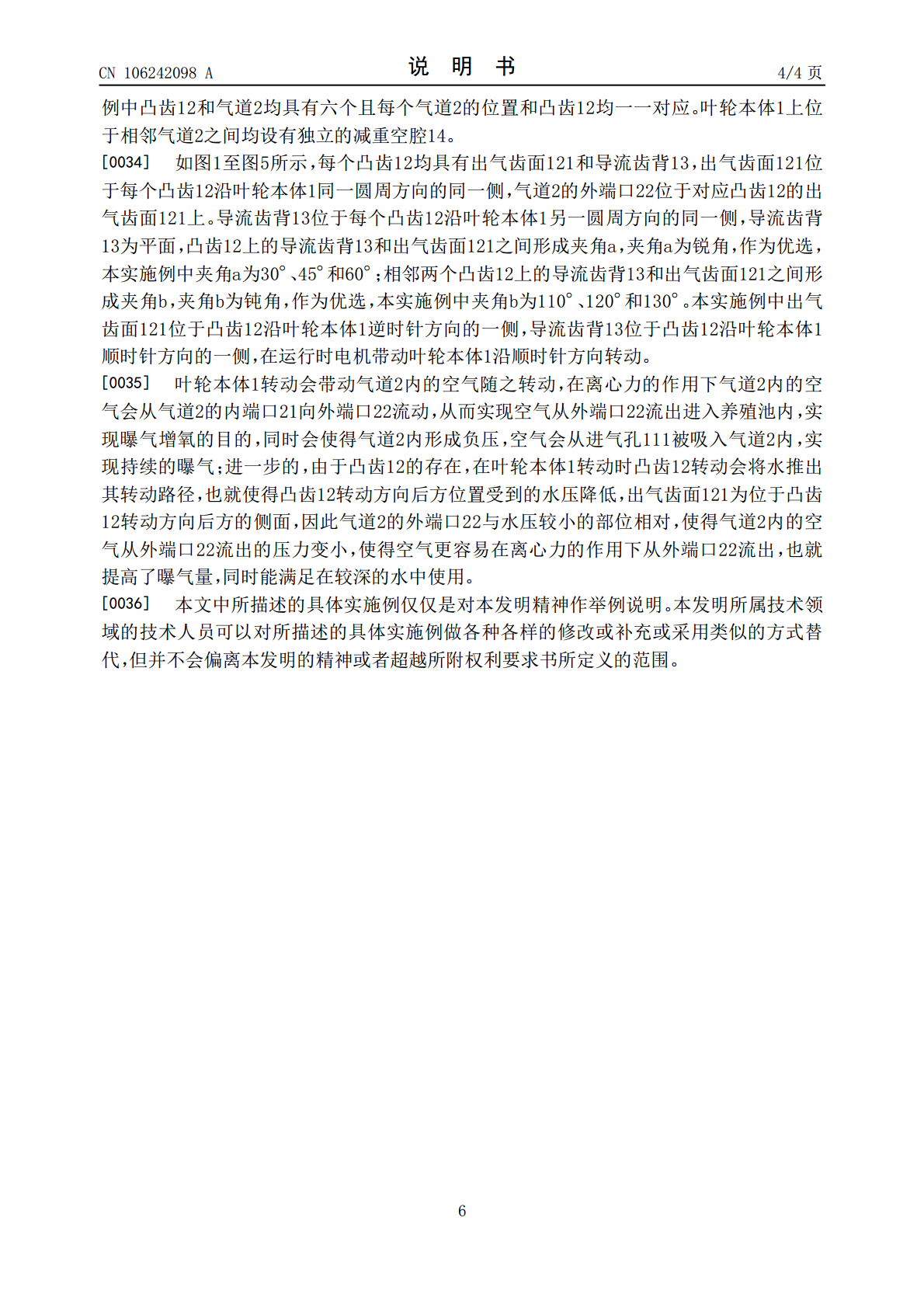

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106242098A(43)申请公布日2016.12.21(21)申请号201610970848.6(22)申请日2016.11.04(71)申请人台州天渔增氧设备科技有限公司地址317522浙江省台州市温岭市大溪镇潘岙村(72)发明人孙文平孙锦都徐燕(74)专利代理机构台州市方圆专利事务所(普通合伙)33107代理人贺宣潮(51)Int.Cl.C02F7/00(2006.01)A01K63/04(2006.01)权利要求书1页说明书4页附图6页(54)发明名称一种曝气增氧机的叶轮(57)摘要本发明提供了一种曝气增氧机的叶轮，属于水产养殖技术领域。它解决了现有曝气增氧机曝气量不足等技术问题。本曝气增氧机的叶轮包括呈盘状的叶轮本体，叶轮本体内设有若干气道，叶轮本体的中部具有进气孔，气道的内端口与进气孔连通，叶轮本体的边沿具有若干凸齿，每个凸齿沿叶轮本体同一圆周方向的同一侧均具有出气齿面，气道的位置与凸齿对应且气道的外端口位于对应凸齿的出气齿面上。本发明中的曝气增氧机的叶轮具有能提高曝气量的优点。CN106242098ACN106242098A权利要求书1/1页1.一种曝气增氧机的叶轮，包括呈盘状的叶轮本体(1)，所述叶轮本体(1)内设有若干气道(2)，所述叶轮本体(1)的中部具有进气孔(111)，所述气道(2)的内端口(21)与进气孔(111)连通，其特征在于，所述叶轮本体(1)的边沿具有若干凸齿(12)，每个所述凸齿(12)沿叶轮本体(1)同一圆周方向的同一侧均具有出气齿面(121)，所述气道(2)的位置与凸齿(12)对应且所述气道(2)的外端口(22)位于对应凸齿(12)的出气齿面(121)上。2.根据权利要求1所述的曝气增氧机的叶轮，其特征在于，所述凸齿(12)上具有导流齿背(13)，所述导流齿背(13)位于凸齿(12)的一侧，所述出气齿面(121)位于凸齿(12)的另一侧，所述导流齿背(13)为平面。3.根据权利要求2所述的曝气增氧机的叶轮，其特征在于，所述凸齿(12)上的导流齿背(13)和出气齿面(121)之间形成夹角a，所述夹角a为锐角。4.根据权利要求2所述的曝气增氧机的叶轮，其特征在于，相邻两个所述凸齿(12)上的导流齿背(13)和出气齿面(121)之间形成夹角b，所述夹角b为钝角。5.根据权利要求1至4中任意一项所述的曝气增氧机的叶轮，其特征在于，所述气道(2)的横截面的面积自内端口(21)向外端口(22)逐渐增大。6.根据权利要求1至4中任意一项所述的曝气增氧机的叶轮，其特征在于，所述气道(2)的横截面呈扁平状。7.根据权利要求1至4中任意一项所述的曝气增氧机的叶轮，其特征在于，所述气道(2)呈弧形，所述气道(2)的曲率自内端口(21)向外端口(22)逐渐增大。8.根据权利要求1至4中任意一项所述的曝气增氧机的叶轮，其特征在于，若干所述凸齿(12)和若干所述气道(2)均以叶轮本体(1)的轴线为中心呈环形陈列分布。9.根据权利要求8所述的曝气增氧机的叶轮，其特征在于，所述叶轮本体(1)上位于相邻气道(2)之间均设有独立的减重空腔(14)。10.根据权利要求1至4中任意一项所述的曝气增氧机的叶轮，其特征在于，所述叶轮本体(1)通过铸造一体成型。2CN106242098A说明书1/4页一种曝气增氧机的叶轮技术领域[0001]本发明属于水产养殖技术领域，涉及一种曝气增氧机的叶轮。背景技术[0002]水产品是人们重要的食物来源，目前随着湖泊河流的消减以及海产品的减少，野生的水产品越来越少，因此养殖水产品的规模越来越大。养殖水产品是在封闭的养殖池内进行，为了保证养殖池内水体的氧含量，一般采用增氧机来增氧。[0003]增氧机的种类较多，目前较普遍的是潜水式增氧机，例如中国专利文献公开的新型潜水式增氧机【授权公告号CN202005205U】，包含潜水电机、空气罐、密封圈、旋转叶轮、电源线、外接气管、金属三角支架；潜水电机固定于金属三角支架的顶端，且其上端连接有电源线，空气罐设置在潜水电机的下端，空气罐下端设置有旋转叶轮，空气罐与旋转叶轮的连接处设置有密封圈，外接气管的一端连接于空气罐。通过潜水电机带动旋转叶轮转动，旋转叶轮转动是产生的离心力将空气甩出形成负压，空气从外接气管、空气罐吸入旋转叶轮，实现持续的输气；该类型的增氧机依靠叶轮旋转的离心力来实现曝气，因此叶轮需要高速转动，而该专利中的叶轮采用叶片式结构，在叶轮转动时每个叶片之间均受到水的阻力，因此叶轮转动时受到的阻力极大，叶轮也就很难高速转动，因而叶片内的空气受到的离心力较小，导致曝气量较小。[0004]为了解决上述问题，中国专利文献还公开了一种增氧泵【授权公告号CN2408679Y】，泵轮内
