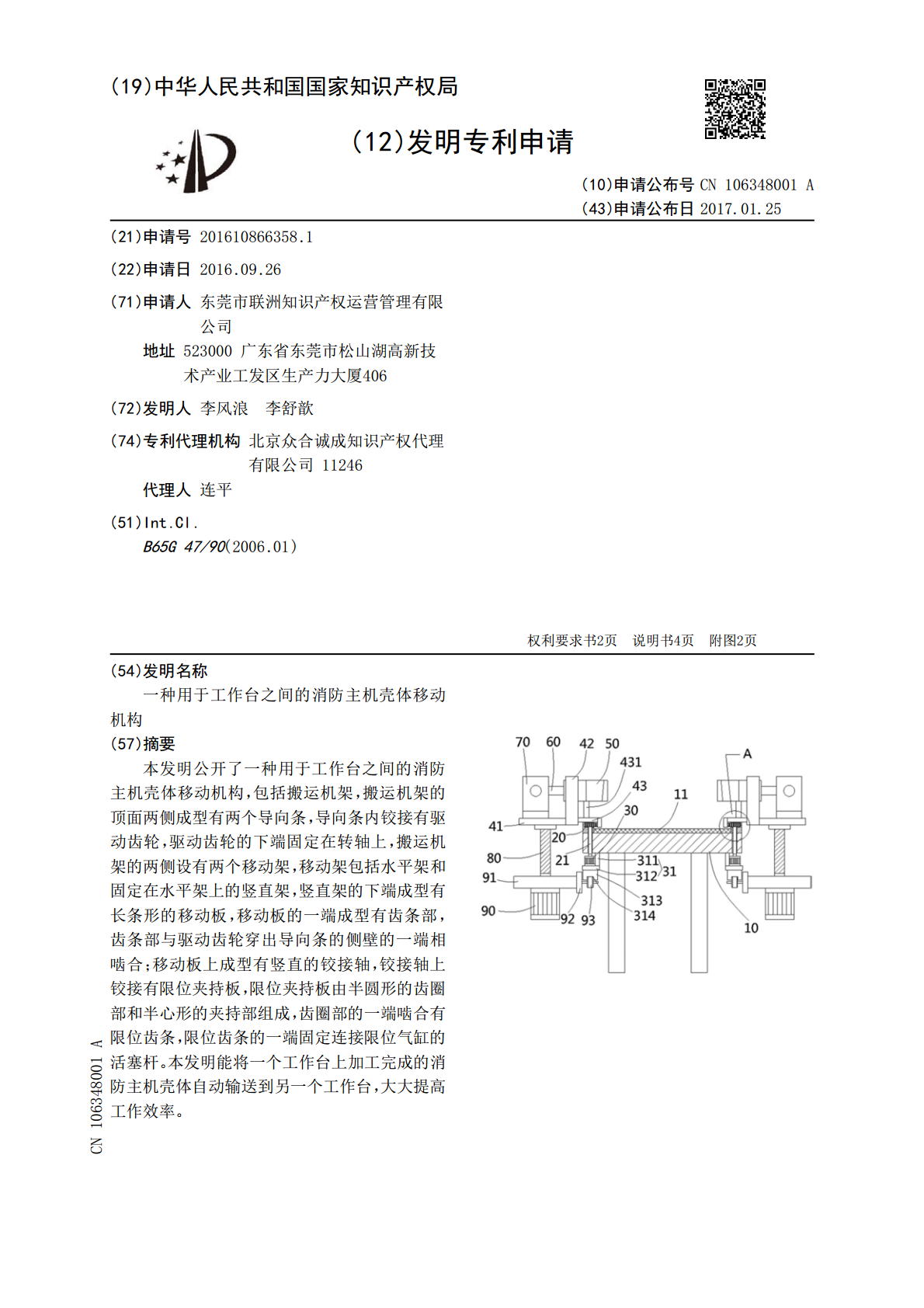

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106348001A(43)申请公布日2017.01.25(21)申请号201610866358.1(22)申请日2016.09.26(71)申请人东莞市联洲知识产权运营管理有限公司地址523000广东省东莞市松山湖高新技术产业工发区生产力大厦406(72)发明人李风浪李舒歆(74)专利代理机构北京众合诚成知识产权代理有限公司11246代理人连平(51)Int.Cl.B65G47/90(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种用于工作台之间的消防主机壳体移动机构(57)摘要本发明公开了一种用于工作台之间的消防主机壳体移动机构，包括搬运机架，搬运机架的顶面两侧成型有两个导向条，导向条内铰接有驱动齿轮，驱动齿轮的下端固定在转轴上，搬运机架的两侧设有两个移动架，移动架包括水平架和固定在水平架上的竖直架，竖直架的下端成型有长条形的移动板，移动板的一端成型有齿条部，齿条部与驱动齿轮穿出导向条的侧壁的一端相啮合；移动板上成型有竖直的铰接轴，铰接轴上铰接有限位夹持板，限位夹持板由半圆形的齿圈部和半心形的夹持部组成，齿圈部的一端啮合有限位齿条，限位齿条的一端固定连接限位气缸的活塞杆。本发明能将一个工作台上加工完成的消防主机壳体自动输送到另一个工作台，大大提高工作效率。CN106348001ACN106348001A权利要求书1/2页1.一种用于工作台之间的消防主机壳体移动机构，包括搬运机架(10)，其特征在于：所述搬运机架(10)的顶面两侧成型有两个导向条(12)，所述导向条内铰接有驱动齿轮(20)，所述驱动齿轮的下端固定在铰接于搬运机架(10)内的转轴(21)上，所述转轴穿出搬运机架(10)的底面并固定连接驱动电机(30)的输出轴，所述驱动电机固定在电机架(31)上，所述电机架成型在搬运机架(10)的底面上，搬运机架(10)的两侧设有两个移动架(40)，所述移动架包括水平架(41)和固定在所述水平架上的竖直架(42)，所述竖直架(42)的下端成型有长条形的移动板(43)，所述移动板的一端成型有向下的齿条部(44)，所述齿条部与驱动齿轮(20)穿出导向条(12)的侧壁的一端相啮合；所述移动板(43)的顶面上成型有竖直的铰接轴(431)，所述铰接轴上铰接有限位夹持板(50)，所述限位夹持板由半圆形的齿圈部(51)和半心形的夹持部(52)组成，两个移动架(40)上的两个夹持部(52)相向设置在搬运机架(10)顶面的上方，竖直架(42)上成型有横向的通槽(421)，所述齿圈部(51)的一端穿出通槽(421)并啮合连接有限位齿条(60)，所述限位齿条的一端固定连接限位气缸(70)的活塞杆，所述限位气缸固定在移动架(40)的水平架(41)上；所述移动架(40)的水平架(41)上螺接有升降螺杆(80)，所述升降螺杆的下端固定连接旋转电机(90)的输出轴，所述旋转电机固定在一导向板(91)上，旋转电机(90)的输出轴穿过所述导向板(91)的上端，导向板的一端固定有连接块(92)，所述连接块上铰接有导向轮(93)，所述电机架(31)的底部成型有底部导轨(313)，所述底部导轨的底面上成型有底部滑槽(314)，所述导向轮(93)的上部插套在所述底部滑槽(314)内。2.根据权利要求1所述的用于工作台之间的消防主机壳体移动机构，其特征在于：所述搬运机架(10)的两侧的两个限位夹持板(50)的两个半心形夹持部(52)分布在待输送的消防主机壳体(1)的两侧，两个夹持部(52)相对于消防主机壳体(1)非对称设置，两个夹持部(52)的圆弧凸出部分的连线与消防主机壳体(1)的中心线呈一锐角角度。3.根据权利要求1所述的用于工作台之间的消防主机壳体移动机构，其特征在于：所述夹持部(52)的侧壁上成型有耐磨层(521)，夹持部(52)的顶面边缘成型有与消防主机壳体(1)配合的限位边(522)，当两个夹持部(52)将消防主机壳体(1)夹持在中间时，所述限位边(522)抵靠在消防主机壳体(1)的顶面上。4.根据权利要求1所述的用于工作台之间的消防主机壳体移动机构，其特征在于：所述电机架(31)呈“L”型，电机架(31)由成型在搬运机架(10)底部的竖直部(311)和成型在所述竖直部下端的水平部(312)组成，所述驱动电机(30)抵靠在竖直部(311)和水平部(312)上，所述底部导轨(313)成型在水平部(312)的底面上。5.根据权利要求1所述的用于工作台之间的消防主机壳体移动机构，其特征在于：所述导向条(12)的侧壁上成型有铰接槽(121)，所述驱动齿轮(20)铰接在所述铰接槽(121)内，驱动齿轮(20)的一端伸出铰接槽(121)与移动板(43)的齿条部(44)相啮合，
