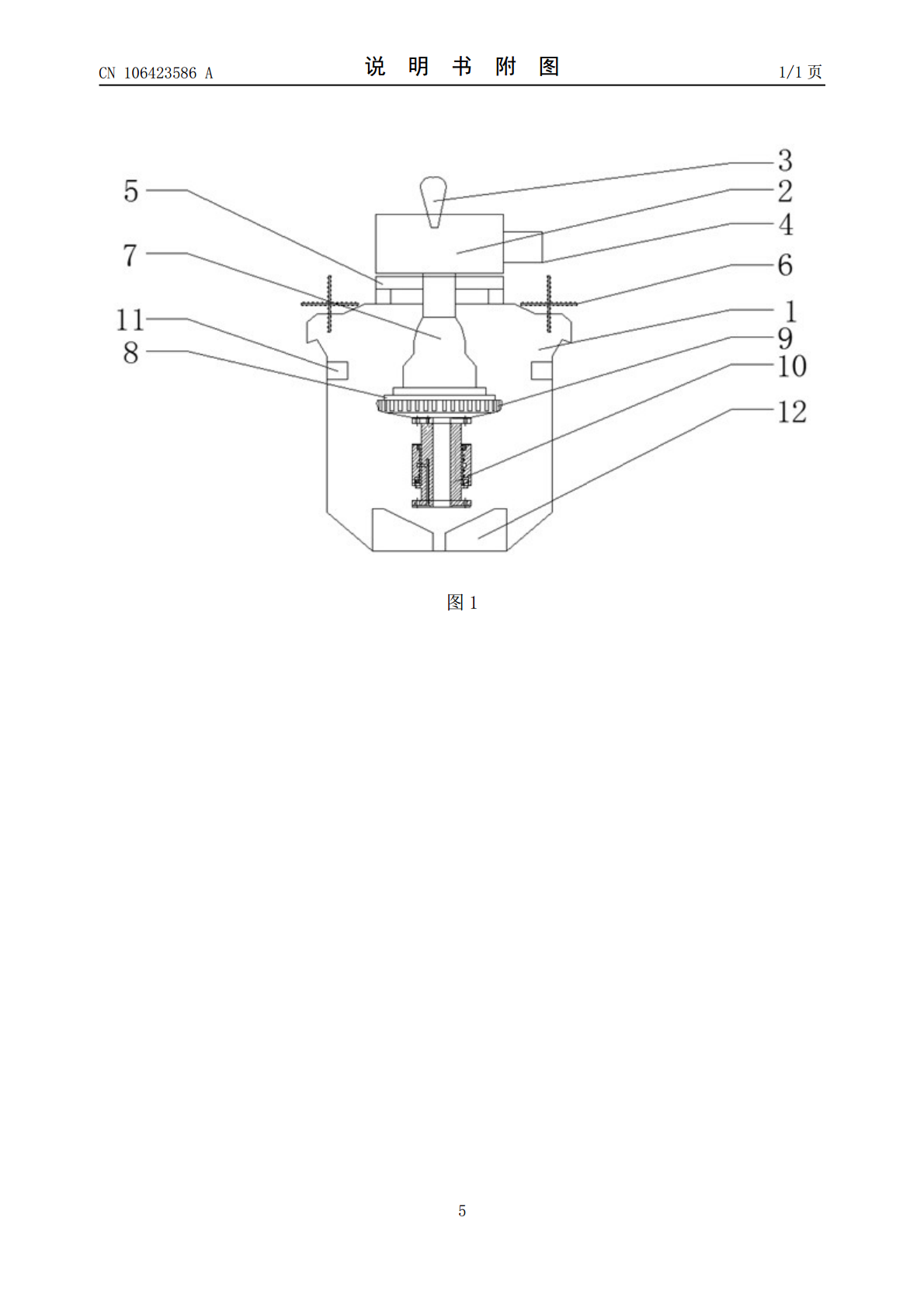

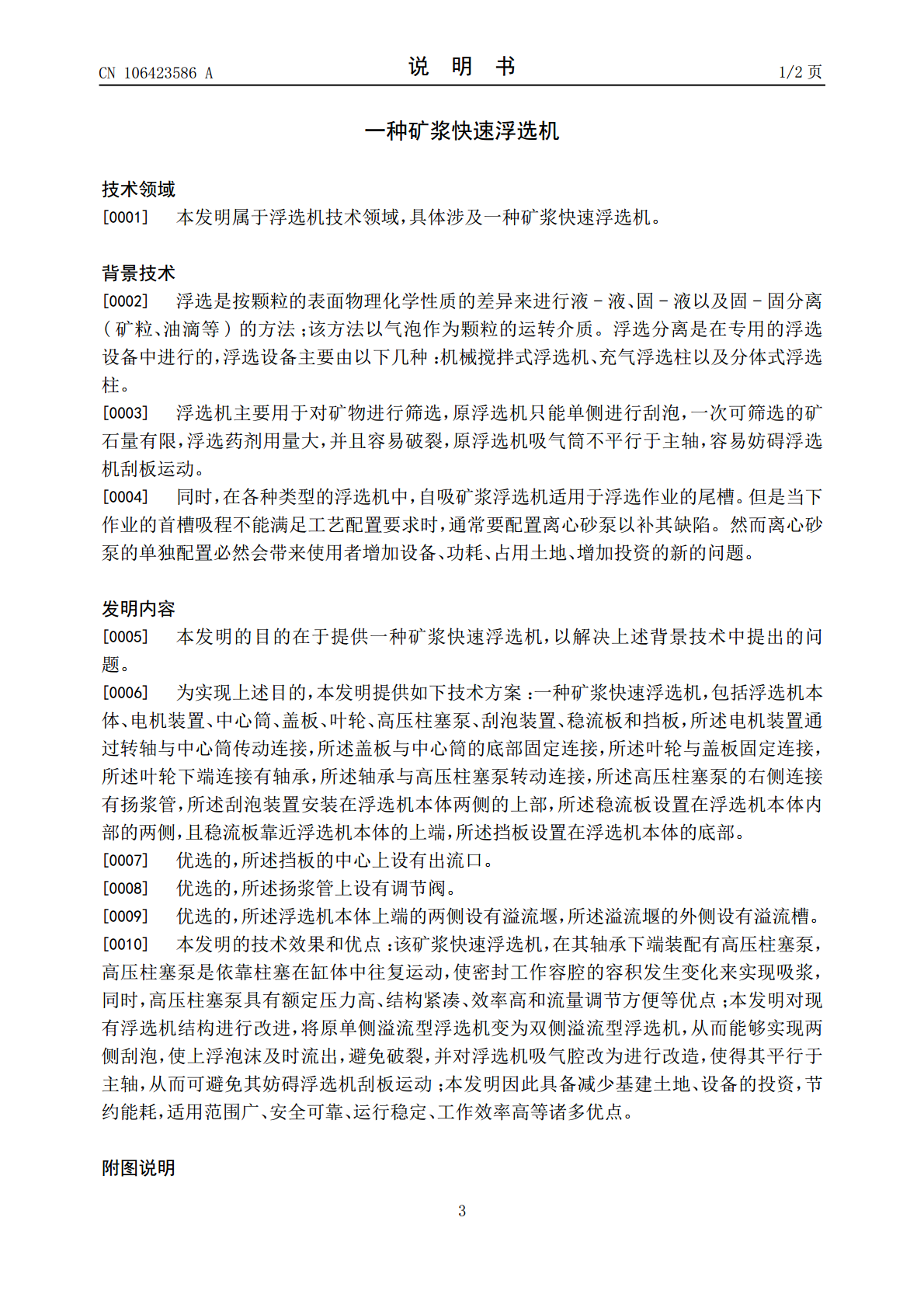

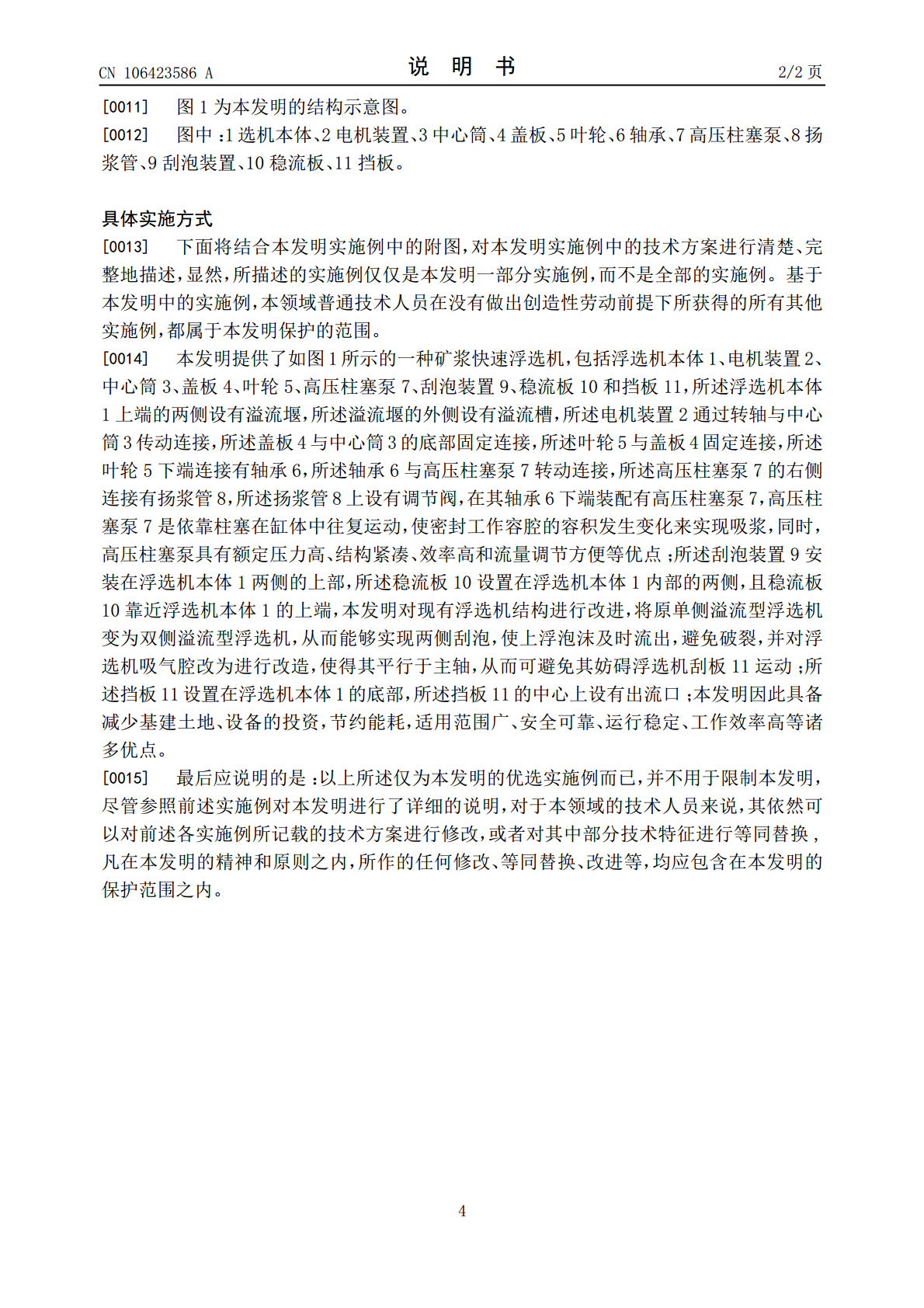

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106423586A(43)申请公布日2017.02.22(21)申请号201510493442.9(22)申请日2015.08.12(71)申请人王亚萍地址225500江苏省泰州市姜堰区姜堰镇双寿村十组52号(72)发明人王亚萍(51)Int.Cl.B03D1/16(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种矿浆快速浮选机(57)摘要本发明公开了一种矿浆快速浮选机，包括浮选机本体、电机装置、中心筒、盖板、叶轮、高压柱塞泵、刮泡装置、稳流板和挡板，所述电机装置通过转轴与中心筒传动连接，所述盖板与中心筒的底部固定连接，所述叶轮与盖板固定连接，所述叶轮下端连接有轴承，所述轴承与高压柱塞泵转动连接，所述高压柱塞泵的右侧连接有扬浆管，所述刮泡装置安装在浮选机本体两侧的上部，所述稳流板设置在浮选机本体内部的两侧，且稳流板靠近浮选机本体的上端，所述挡板设置在浮选机本体的底部。本发明因此具备减少基建土地、设备的投资，节约能耗，适用范围广、安全可靠、运行稳定、工作效率高等诸多优点。CN106423586ACN106423586A权利要求书1/1页1.一种矿浆快速浮选机，包括浮选机本体(1)、电机装置(2)、中心筒(3)、盖板(4)、叶轮(5)、高压柱塞泵(7)、刮泡装置(9)、稳流板(10)和挡板(11)，所述电机装置(2)通过转轴与中心筒(3)传动连接，所述盖板(4)与中心筒(3)的底部固定连接，所述叶轮(5)与盖板(4)固定连接，其特征在于：所述叶轮(5)下端连接有轴承(6)，所述轴承(6)与高压柱塞泵(7)转动连接，所述高压柱塞泵(7)的右侧连接有扬浆管(8)，所述刮泡装置(9)安装在浮选机本体(1)两侧的上部，所述稳流板(10)设置在浮选机本体(1)内部的两侧，且稳流板(10)靠近浮选机本体(1)的上端，所述挡板(11)设置在浮选机本体(1)的底部。2.根据权利要求1所述的一种矿浆快速浮选机，其特征在于：所述挡板(11)的中心上设有出流口。3.根据权利要求1所述的一种矿浆快速浮选机，其特征在于：所述扬浆管(8)上设有调节阀。4.根据权利要求1所述的一种矿浆快速浮选机，其特征在于：所述浮选机本体(1)上端的两侧设有溢流堰，所述溢流堰的外侧设有溢流槽。2CN106423586A说明书1/2页一种矿浆快速浮选机技术领域[0001]本发明属于浮选机技术领域，具体涉及一种矿浆快速浮选机。背景技术[0002]浮选是按颗粒的表面物理化学性质的差异来进行液-液、固-液以及固-固分离(矿粒、油滴等)的方法；该方法以气泡作为颗粒的运转介质。浮选分离是在专用的浮选设备中进行的，浮选设备主要由以下几种：机械搅拌式浮选机、充气浮选柱以及分体式浮选柱。[0003]浮选机主要用于对矿物进行筛选，原浮选机只能单侧进行刮泡，一次可筛选的矿石量有限，浮选药剂用量大，并且容易破裂，原浮选机吸气筒不平行于主轴，容易妨碍浮选机刮板运动。[0004]同时，在各种类型的浮选机中，自吸矿浆浮选机适用于浮选作业的尾槽。但是当下作业的首槽吸程不能满足工艺配置要求时，通常要配置离心砂泵以补其缺陷。然而离心砂泵的单独配置必然会带来使用者增加设备、功耗、占用土地、增加投资的新的问题。发明内容[0005]本发明的目的在于提供一种矿浆快速浮选机，以解决上述背景技术中提出的问题。[0006]为实现上述目的，本发明提供如下技术方案：一种矿浆快速浮选机，包括浮选机本体、电机装置、中心筒、盖板、叶轮、高压柱塞泵、刮泡装置、稳流板和挡板，所述电机装置通过转轴与中心筒传动连接，所述盖板与中心筒的底部固定连接，所述叶轮与盖板固定连接，所述叶轮下端连接有轴承，所述轴承与高压柱塞泵转动连接，所述高压柱塞泵的右侧连接有扬浆管，所述刮泡装置安装在浮选机本体两侧的上部，所述稳流板设置在浮选机本体内部的两侧，且稳流板靠近浮选机本体的上端，所述挡板设置在浮选机本体的底部。[0007]优选的，所述挡板的中心上设有出流口。[0008]优选的，所述扬浆管上设有调节阀。[0009]优选的，所述浮选机本体上端的两侧设有溢流堰，所述溢流堰的外侧设有溢流槽。[0010]本发明的技术效果和优点：该矿浆快速浮选机，在其轴承下端装配有高压柱塞泵，高压柱塞泵是依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸浆，同时，高压柱塞泵具有额定压力高、结构紧凑、效率高和流量调节方便等优点；本发明对现有浮选机结构进行改进，将原单侧溢流型浮选机变为双侧溢流型浮选机，从而能够实现两侧刮泡，使上浮泡沫及时流出，避免破裂，并对浮选机吸气腔改为进行改造，使得其平行于主轴，从而可避免其妨碍浮选机刮板运动；本发明因此具备减少基建土地、设备的投资，节约能耗
