一种便于拆卸的车身及搬运车.pdf
2023-09-02
10金币
437KB
10页
Ja****23
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料

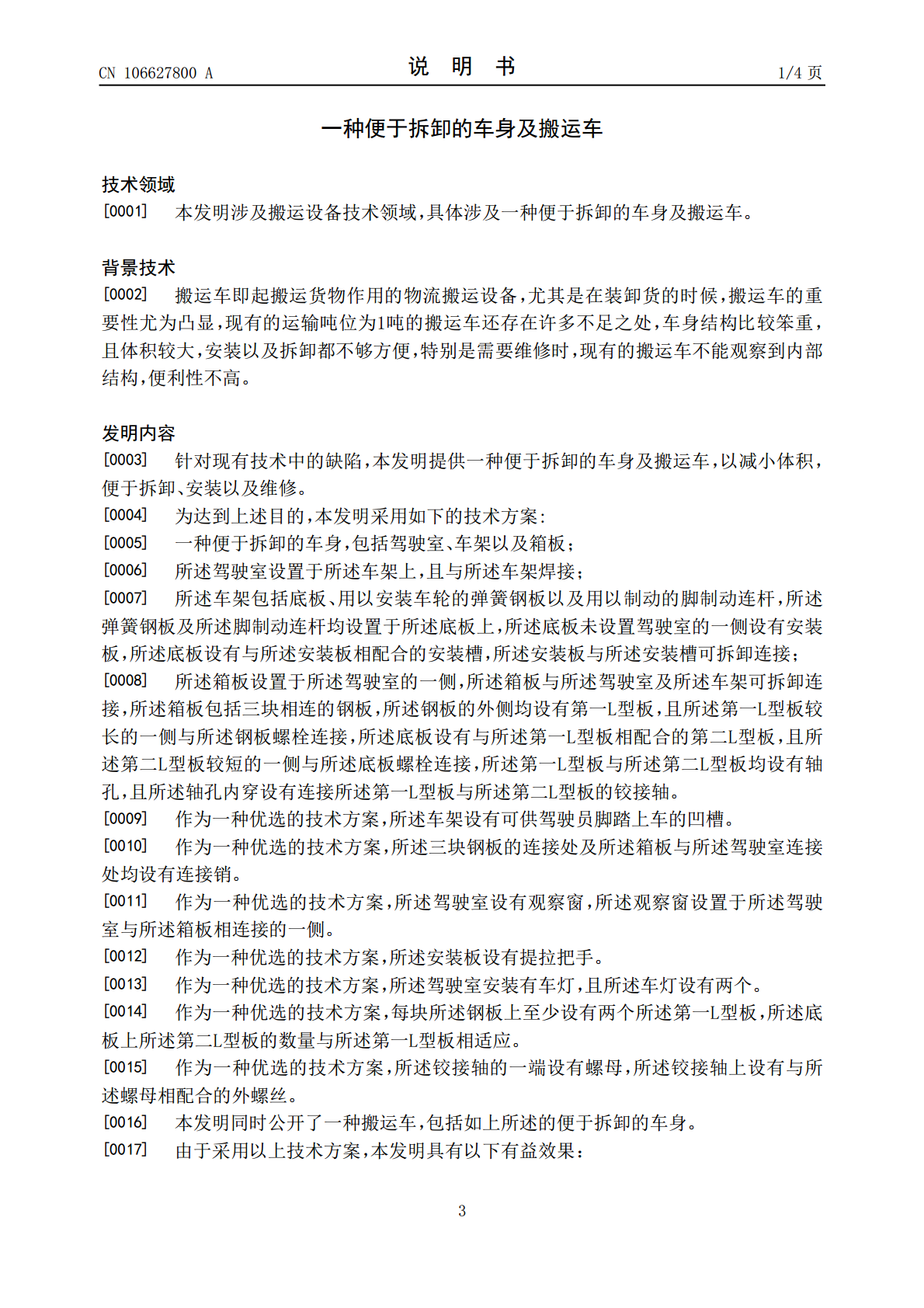

一种便于拆卸的车身及搬运车.pdf
本发明属于搬运设备技术领域，提供了一种便于拆卸的车身及搬运车，包括驾驶室、车架以及箱板；车架包括底板、用以安装车轮的弹簧钢板以及用以制动的脚制动连杆，底板未设置驾驶室的一侧设有安装板，底板设有与安装板相配合的安装槽，安装板与安装槽可拆卸连接；箱板设置于驾驶室的一侧，箱板包括三块相连的钢板，钢板的外侧均设有第一L型板，且第一L型板较长的一侧与钢板螺栓连接，底板设有与第一L型板相配合的第二L型板，且第二L型板较短的一侧与底板螺栓连接，第一L型板与第二L型板均设有轴孔，且轴孔内穿设有连接第一L型板与第二L型板的
2023-09-02
10
437KB
一种便于拆卸的电动汽车车身结构.pdf
本发明公开了一种便于拆卸的电动汽车车身结构，包括车顶纵梁、车顶横梁和顶盖，车顶横梁与车顶纵梁相焊接，且组成车顶框架，顶盖放置在车顶框架的上方，顶盖的底部设置有多个与车顶横梁相对应的卡紧机构，卡紧机构包括圆形的连接座，连接座与顶盖的底部固定相连，连接座的底部边缘处固定连接有四个与连接座相对应的卡板，四个卡板均具有弹性，四个卡板呈圆形分布于连接座的底部边缘处，且四个卡板之间均设有间隙，车顶横梁上开设有与连接座相匹配的安装孔，四个卡板均贯穿安装孔，且延伸至安装孔的外部，四个卡板远离连接座的一端均固定连接有卡勾。
2023-08-15
10
522KB
一种便于装卸的搬运车.pdf
本发明公开了一种便于装卸的搬运车，包括第一载板、第二载板、转向架、下料机构、挡架、第一滚轮和第二滚轮，所述第一载板与第二载板并排设置并通过挡架相连接；所述转向架设置于挡架一侧，并与挡架固定连接，所述第二滚轮安装于转向架底部，所述第一滚轮分别安装于第一载板和第二载板底部；所述下料机构设置于挡架内侧，所述下料机构包括搭板、液压杆、滑槽板和推板，所述搭板与挡架焊接，所述滑槽板通过螺丝连接于滑槽板一侧，所述液压杆固定安装于搭板表面，且所述液压杆的活动端与推板固定连接，现有便于装卸的搬运车相比，具有组成结构简单，方
2023-08-30
10
429KB
一种便于拆卸的鞋架.pdf
本发明公开了一种便于拆卸的鞋架，包括第一面板和第二面板，第一面板共有两个，第二面板上固定套接有限位板，所述第一面板上开设有贯穿孔，所述第二面板的两端均开设有安装腔。本发明结构简单，转动扭动杆带动第一转动杆和第一锥齿轮转动，第一锥齿轮带动第二锥齿轮和第二转动杆转动，第二转动杆缠绕连接线通过移动杆带动第二连接杆的位置发生移动，第二连接杆通过第一连接杆带动斜板向安装腔的内部移动，将第二面板从贯穿孔中拉出，此组合结构，结构简单，利用斜板和限位板将鞋架整体固定，利用转动扭动杆改变斜板的位置，拆卸简单，使用方便。
2023-09-01
10
395KB
一种便于拆卸的齿轮.pdf
本发明涉及机械传动零件领域，特别涉及一种便于拆卸的齿轮，包括齿轮本体，所述齿轮本体是由两个相同大小的半圆形齿轮组成，齿轮本体的两侧对称设有圆形凹槽，凹槽内设有轴孔，所述两凹槽内对称设有固定挡板，两挡板通过螺栓固定连接，两挡板上设有与轴孔对应的通孔。本发明结构简单、设计巧妙，这样在使用时，先将两挡板穿在轴上，然后将两半圆形齿轮开设在轴上，在开设的同时，将两挡板开设在挡板的下方，然后采用螺栓将两挡板和两半圆形齿轮紧固在一起，这样在使用时，不易导致齿轮发生松动。这是一种新的技术方案，便于推广使用。
2023-10-15
10
374KB
