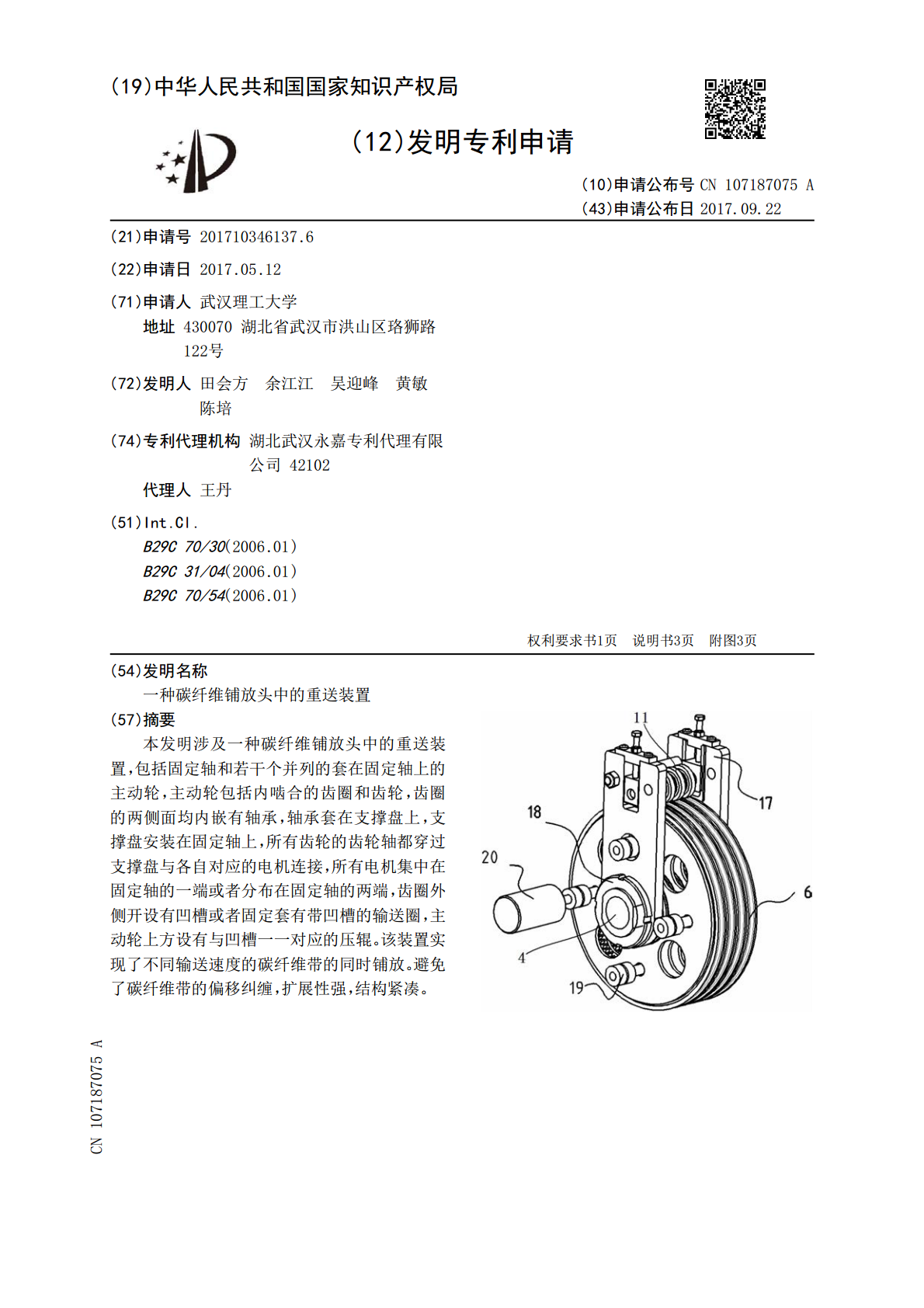

一种碳纤维铺放头中的重送装置.pdf

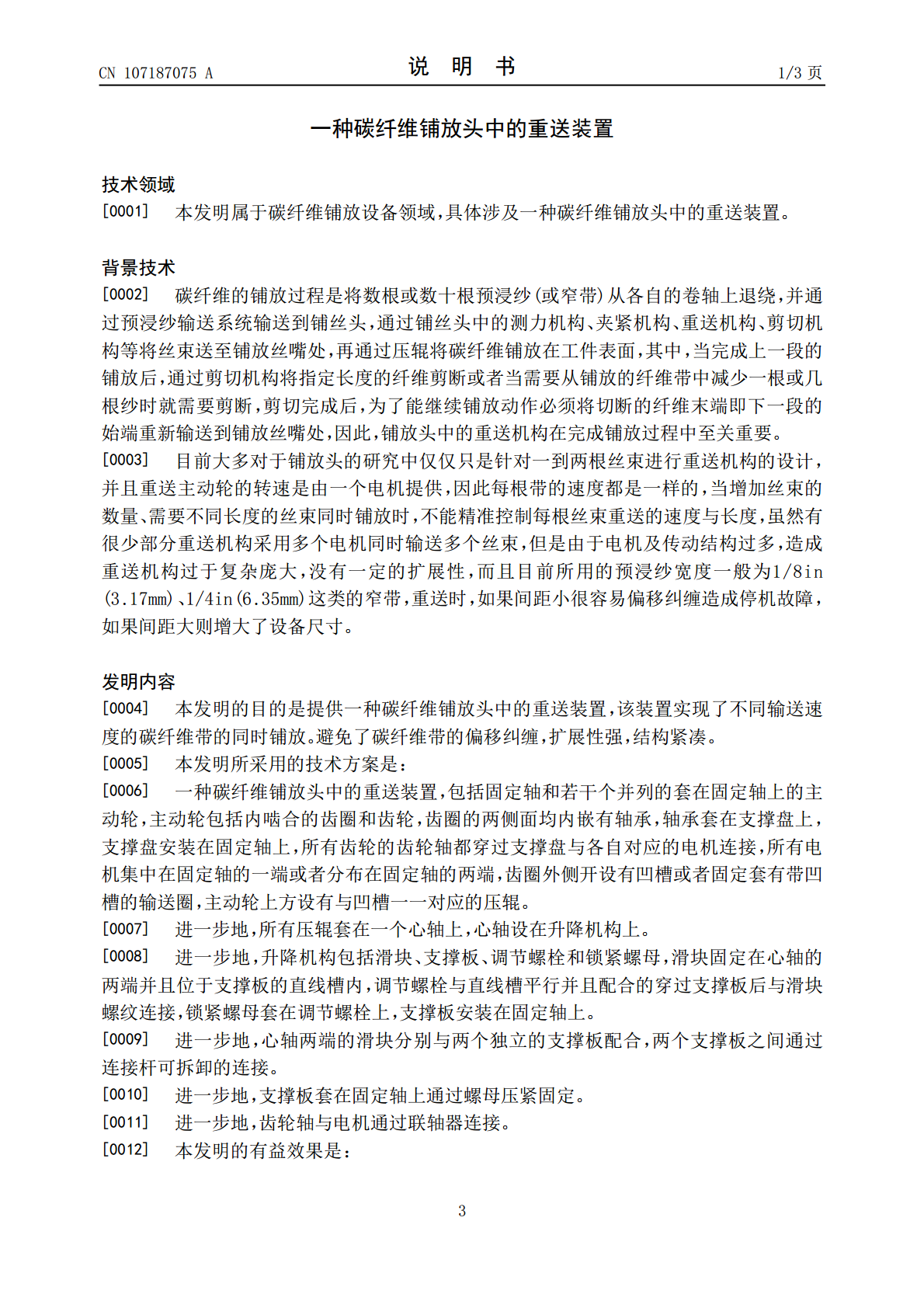

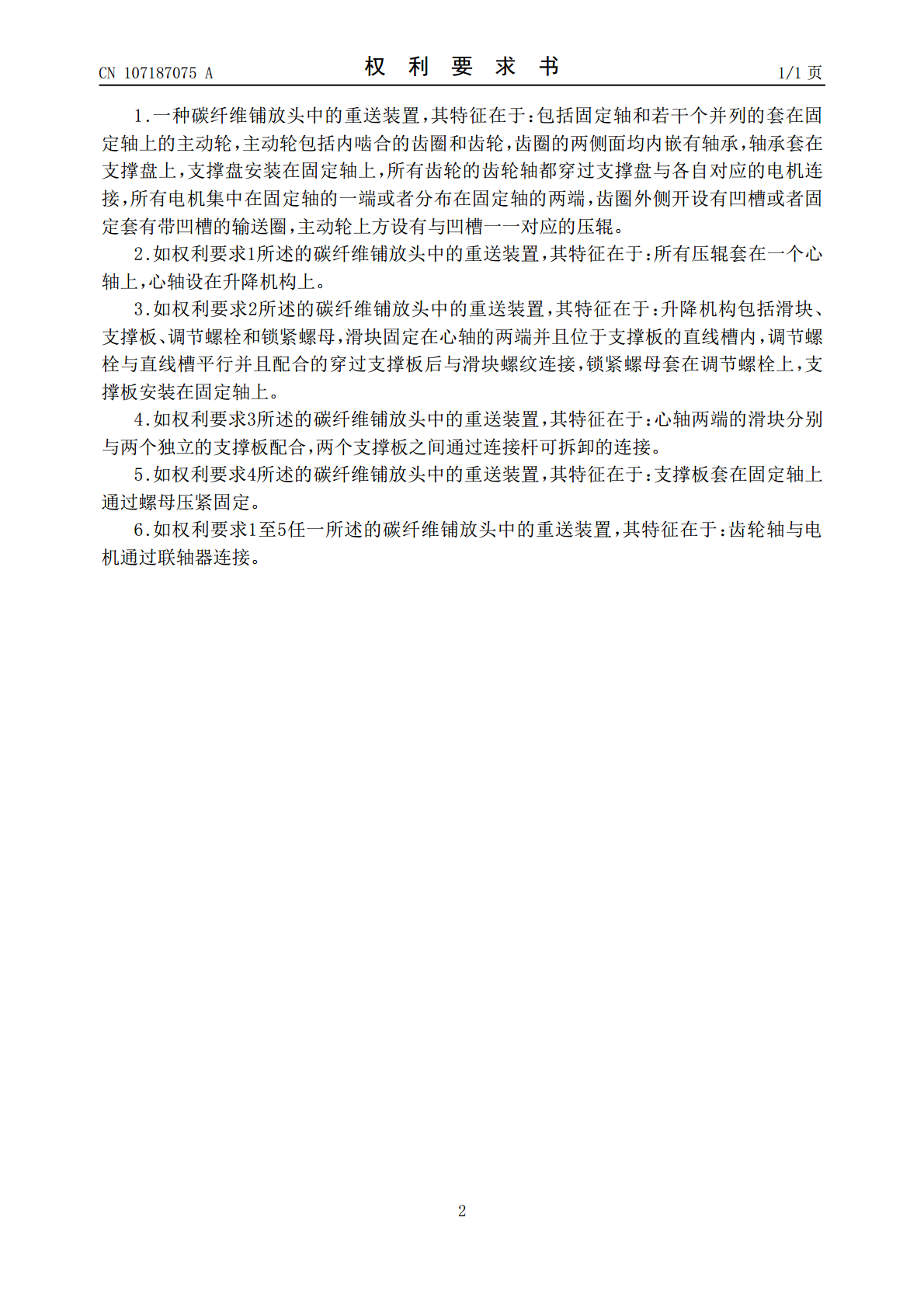

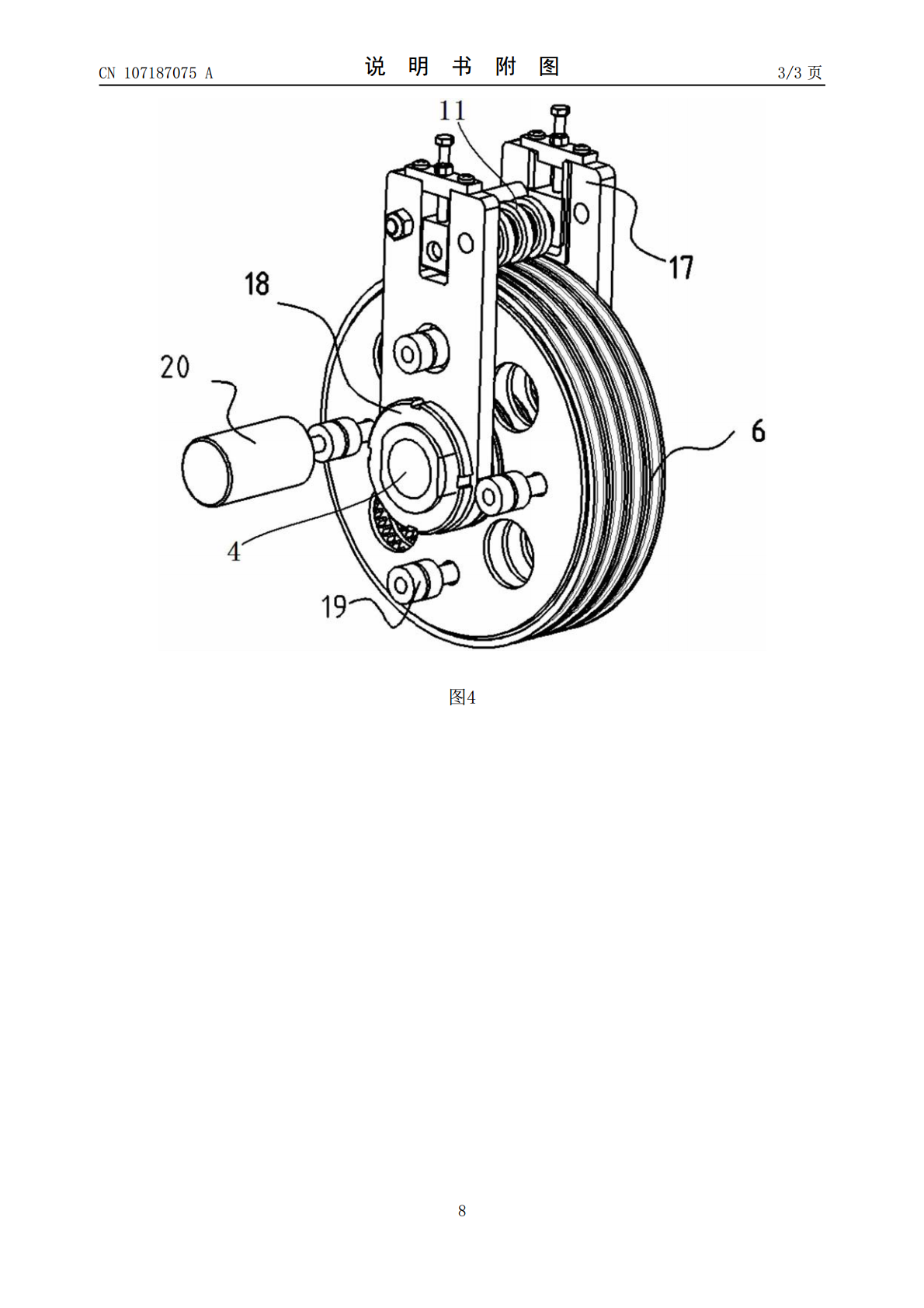

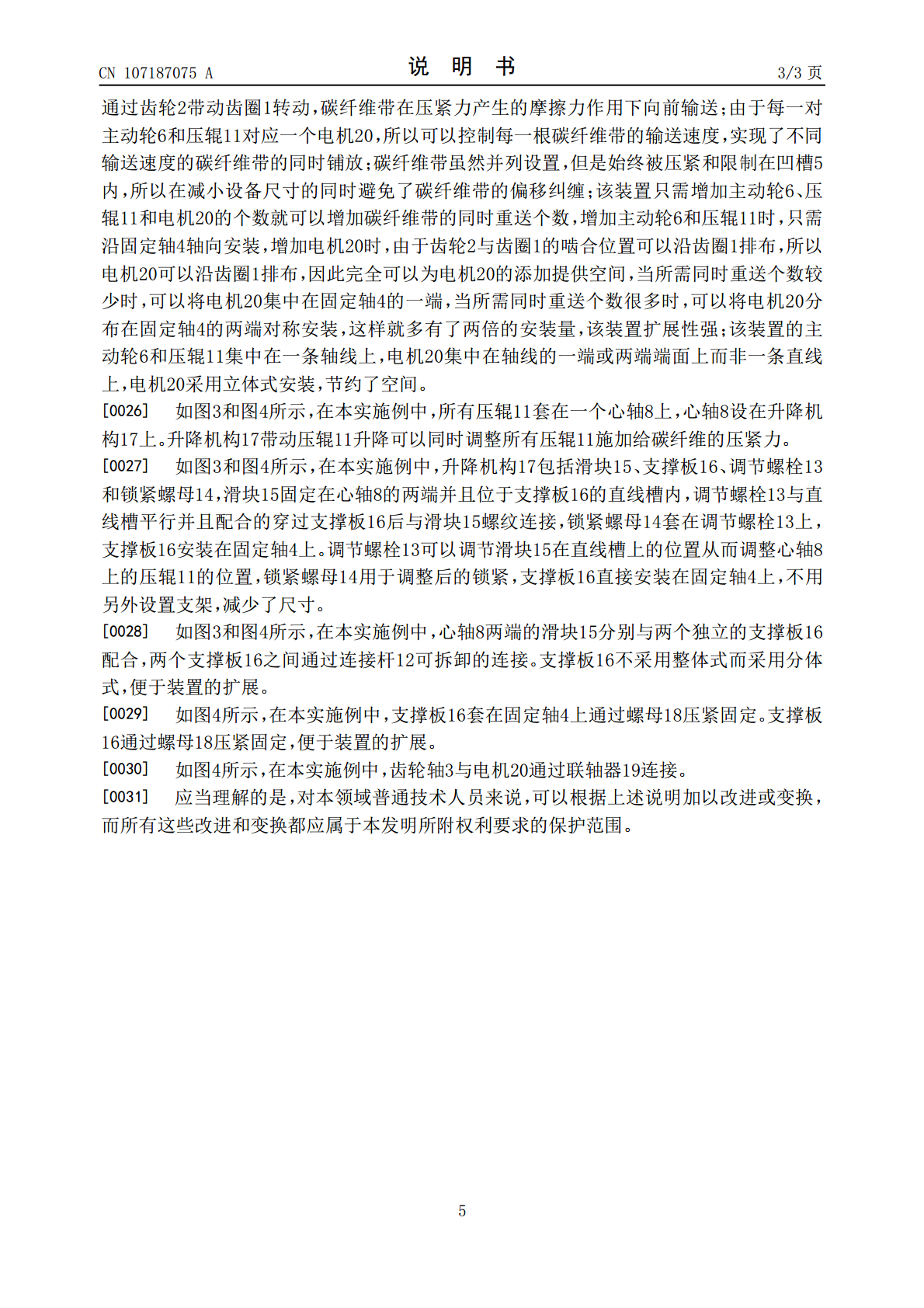

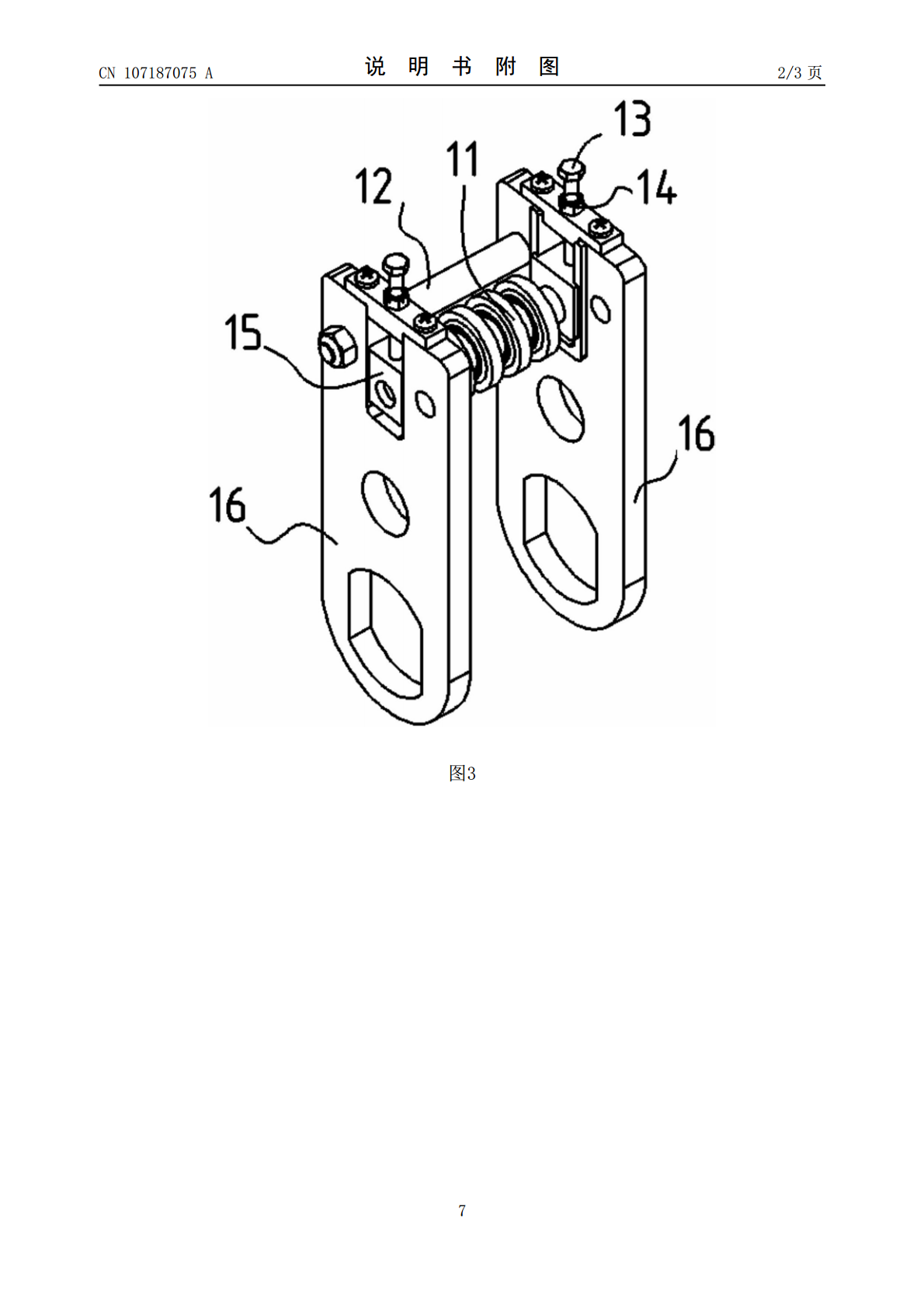

本发明涉及一种碳纤维铺放头中的重送装置，包括固定轴和若干个并列的套在固定轴上的主动轮，主动轮包括内啮合的齿圈和齿轮，齿圈的两侧面均内嵌有轴承，轴承套在支撑盘上，支撑盘安装在固定轴上，所有齿轮的齿轮轴都穿过支撑盘与各自对应的电机连接，所有电机集中在固定轴的一端或者分布在固定轴的两端，齿圈外侧开设有凹槽或者固定套有带凹槽的输送圈，主动轮上方设有与凹槽一一对应的压辊。该装置实现了不同输送速度的碳纤维带的同时铺放。避免了碳纤维带的偏移纠缠，扩展性强，结构紧凑。
