一种单弹簧回正的汽车驾驶模拟器转向装置.pdf
本发明提供了一种单弹簧回正的汽车驾驶模拟器转向装置，它包括方向盘、第一旋转轴、第一齿轮、三角限位块、旋转阻尼器、第二旋转轴、第二齿轮、弹簧、三角限位旋柄、角度测量传感器。本发明能够实现方向盘的限位、回正和转角测量功能。采用旋转阻尼器用以降低方向盘回正的速度，从而获得较好的方向盘手感且更加安全。采用一个弹簧进行方向盘回正，回正效果好，结构简单，成本较低。弹簧套接在第二旋转轴的一端，便于拆装和更换。角度测量传感器可以采用霍尔角度传感器、电位器、光电编码器、角位移传感器等，用于测量方向盘转角大小。限位旋柄和限位
2023-09-01
10
490KB
一种应用于驾驶模拟器的转向感觉模拟装置.pdf

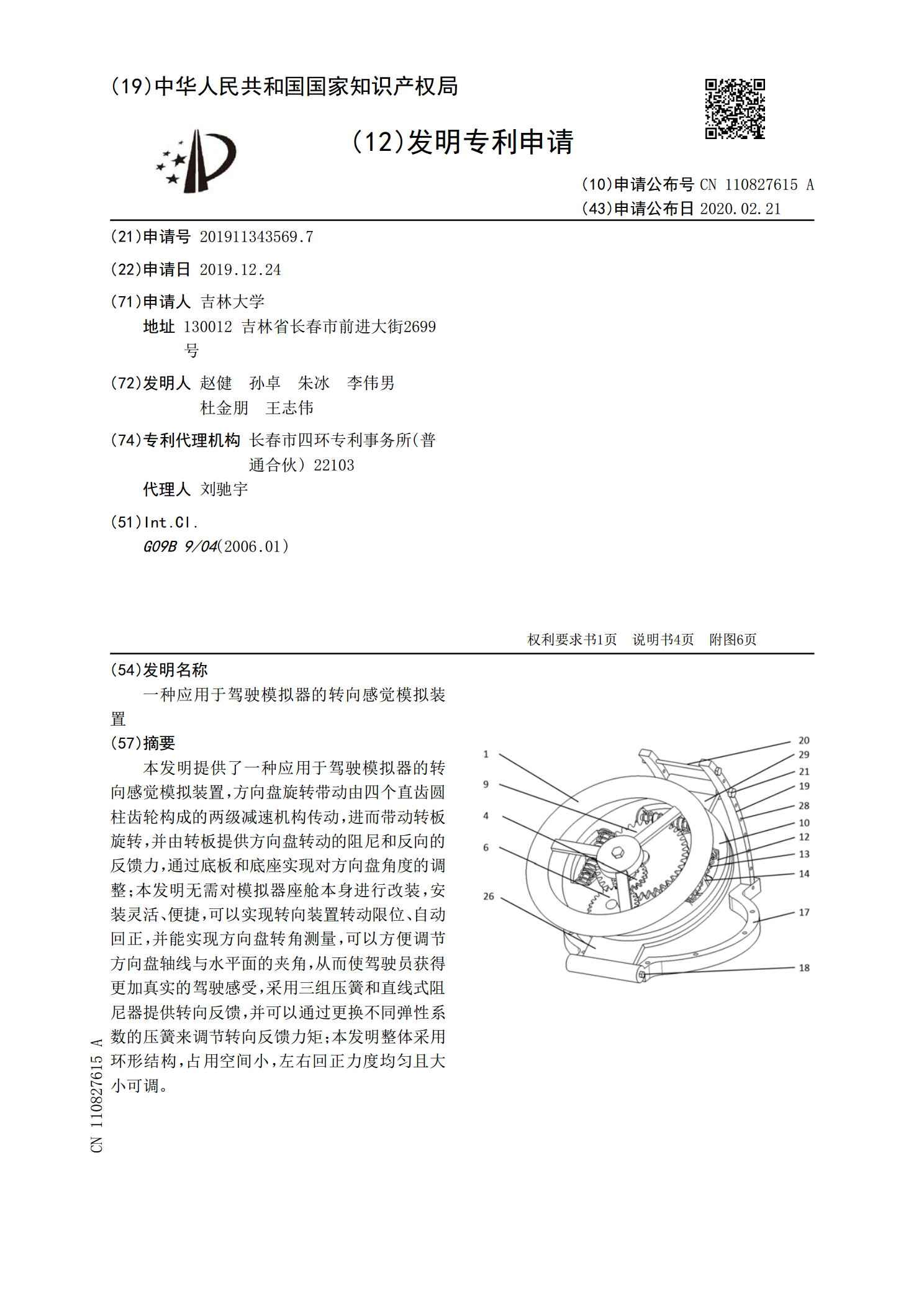

本发明提供了一种应用于驾驶模拟器的转向感觉模拟装置，方向盘旋转带动由四个直齿圆柱齿轮构成的两级减速机构传动，进而带动转板旋转，并由转板提供方向盘转动的阻尼和反向的反馈力，通过底板和底座实现对方向盘角度的调整；本发明无需对模拟器座舱本身进行改装，安装灵活、便捷，可以实现转向装置转动限位、自动回正，并能实现方向盘转角测量，可以方便调节方向盘轴线与水平面的夹角，从而使驾驶员获得更加真实的驾驶感受，采用三组压簧和直线式阻尼器提供转向反馈，并可以通过更换不同弹性系数的压簧来调节转向反馈力矩；本发明整体采用环形结构，
2023-08-27
10
840KB
一种用于无人驾驶汽车的转向装置.pdf
本实用新型公开了一种用于无人驾驶汽车的转向装置,涉及无人驾驶汽车技术领域。本实用新型包括容纳壳、设置于所述容纳壳上侧的方向盘、设置于所述容纳壳下侧的自动转向装置本体;所述方向盘下侧连接有转向轴,所述自动转向装置本体的上侧连接有连接轴。本实用新型通过设置调节组件,调节组件可以对连接筒进行上下调节,进而便捷的对连接筒与转向轴进行卡接或取消卡接,进而可以快速切换方向盘与自动转向装置本体的连接与断开,且多个凸块使得连接筒可以滑动配合在转向轴上,又由于凸块配合在转向轴上,使得方向盘可以通过转向轴带动连接筒及连接轴转
2023-05-21
10
635KB
一种齿条限位和电机驱动的驾驶模拟器转向装置.pdf

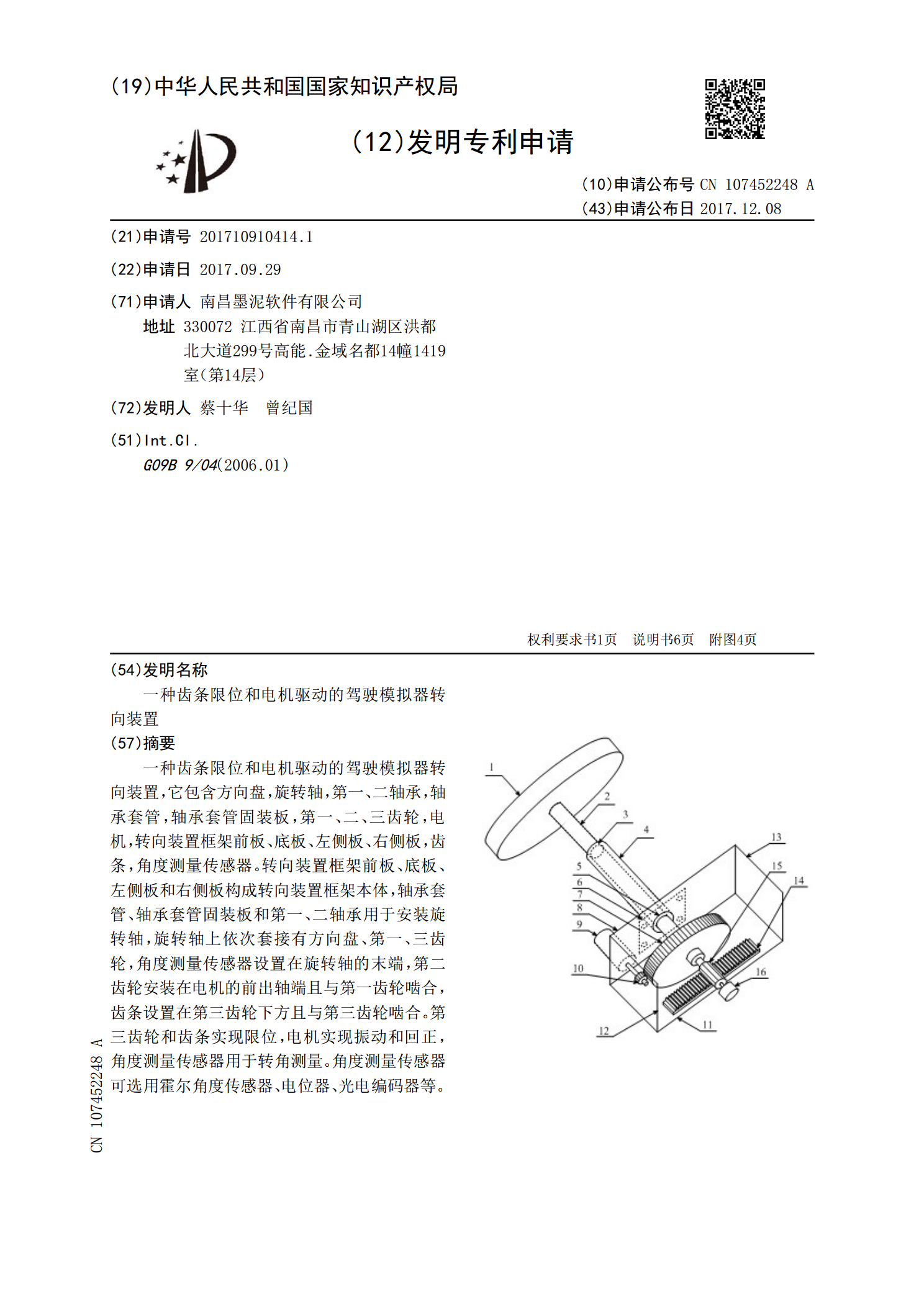

一种齿条限位和电机驱动的驾驶模拟器转向装置，它包含方向盘，旋转轴，第一、二轴承，轴承套管，轴承套管固装板，第一、二、三齿轮，电机，转向装置框架前板、底板、左侧板、右侧板，齿条，角度测量传感器。转向装置框架前板、底板、左侧板和右侧板构成转向装置框架本体，轴承套管、轴承套管固装板和第一、二轴承用于安装旋转轴，旋转轴上依次套接有方向盘、第一、三齿轮，角度测量传感器设置在旋转轴的末端，第二齿轮安装在电机的前出轴端且与第一齿轮啮合，齿条设置在第三齿轮下方且与第三齿轮啮合。第三齿轮和齿条实现限位，电机实现振动和回正，
2023-09-01
10
475KB
一种齿轮限位和电机驱动的驾驶模拟器转向装置.pdf
一种齿轮限位和电机驱动的驾驶模拟器转向装置，它包含方向盘，第一、二旋转轴，第一~四齿轮，第一~四轴承，轴承套管，轴承套管固装板，转向装置框架前板、底板、后板，限位件，阻挡件，角度测量传感器，电机。轴承套管、轴承套管固装板和第一、二轴承用于安装第一旋转轴，第一旋转轴上套接有方向盘、第一、三齿轮，第二齿轮安装在电机轴端并与第一齿轮啮合，第三、四轴承用于安装第二旋转轴，第四齿轮套在第二旋转轴上并与第三齿轮啮合，限位件及阻挡件实现限位功能，电机实现振动和回正功能，接于第二旋转轴端部的角度测量传感器实现转角测量功能
2023-09-01
10
642KB
