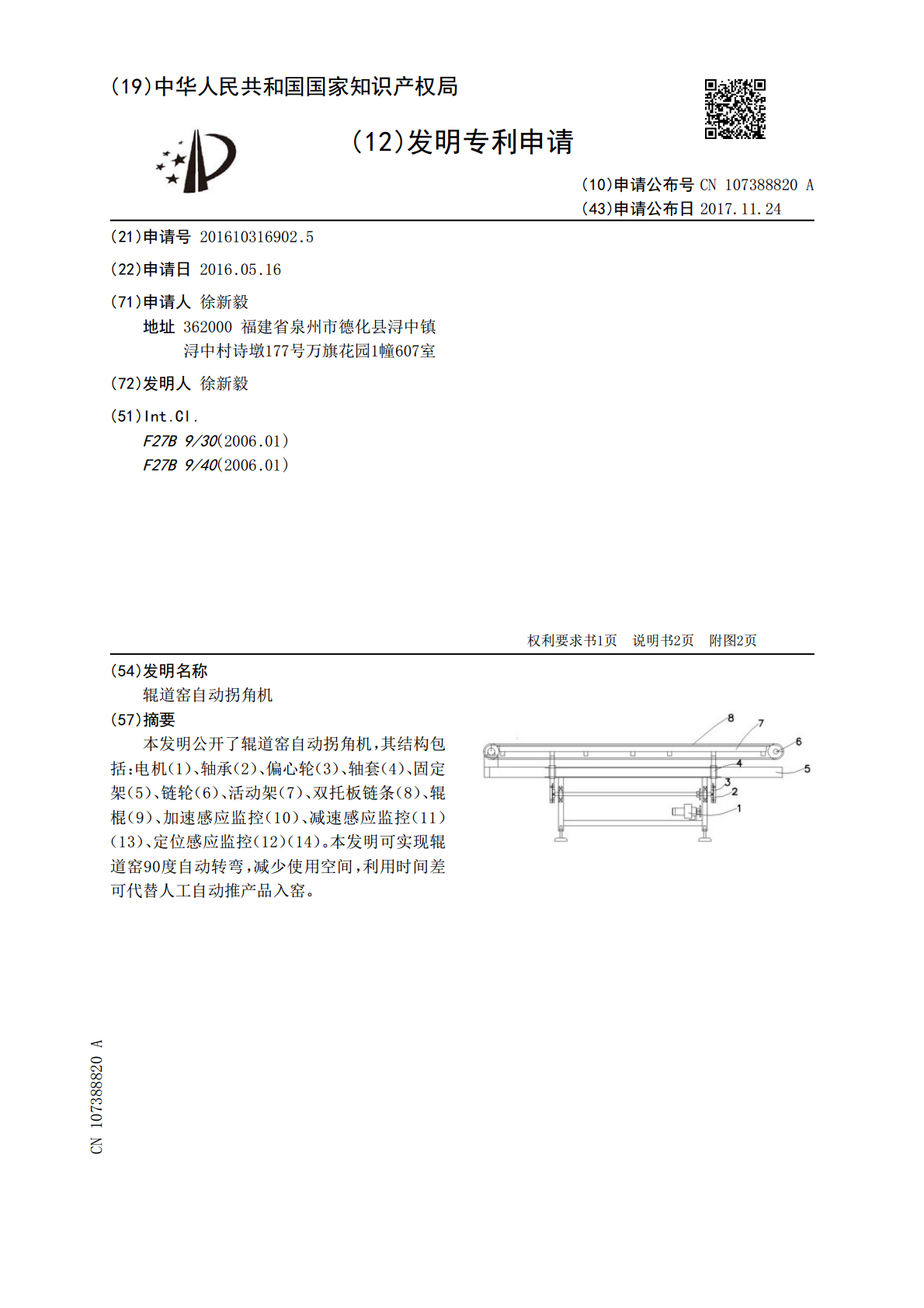

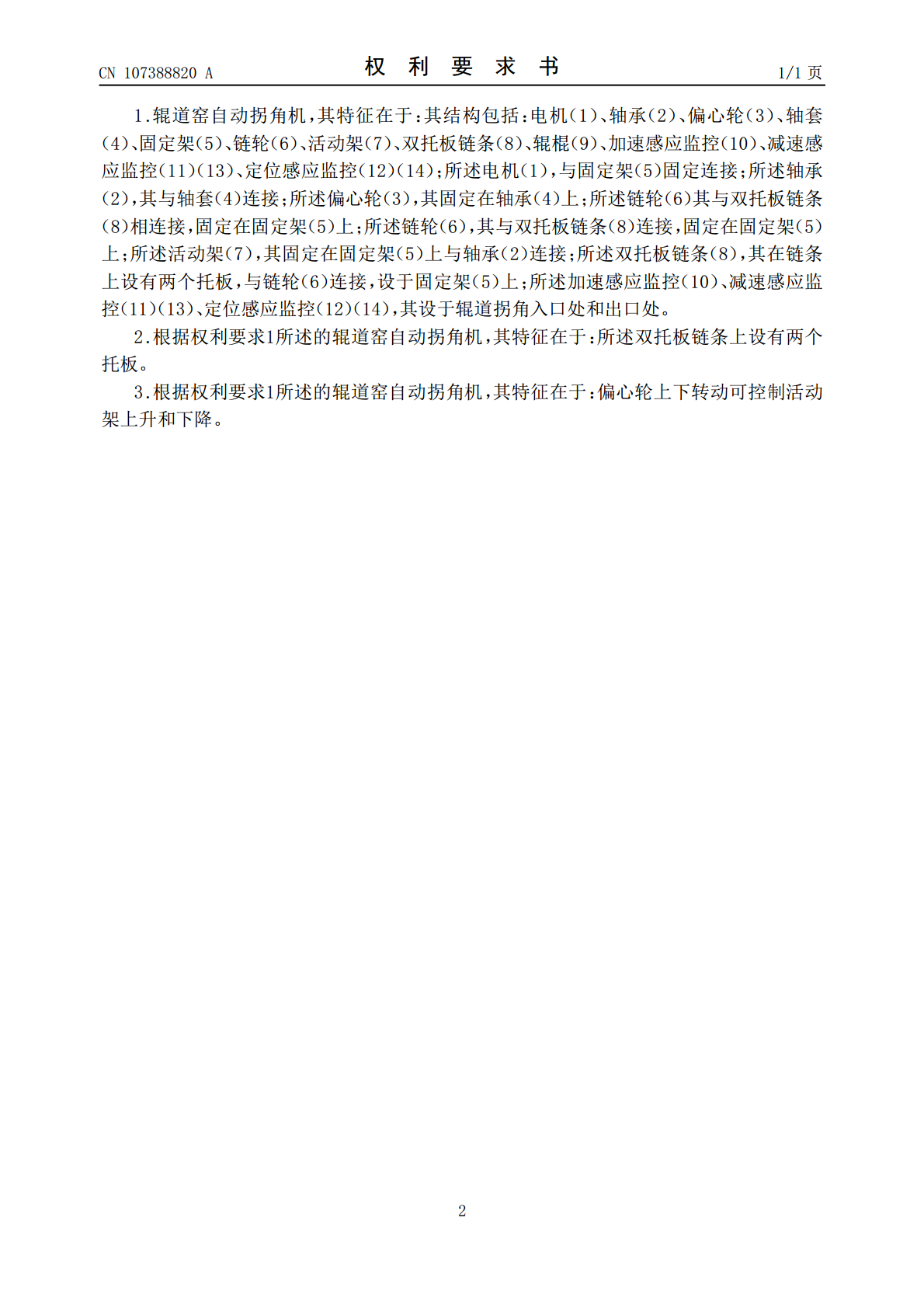

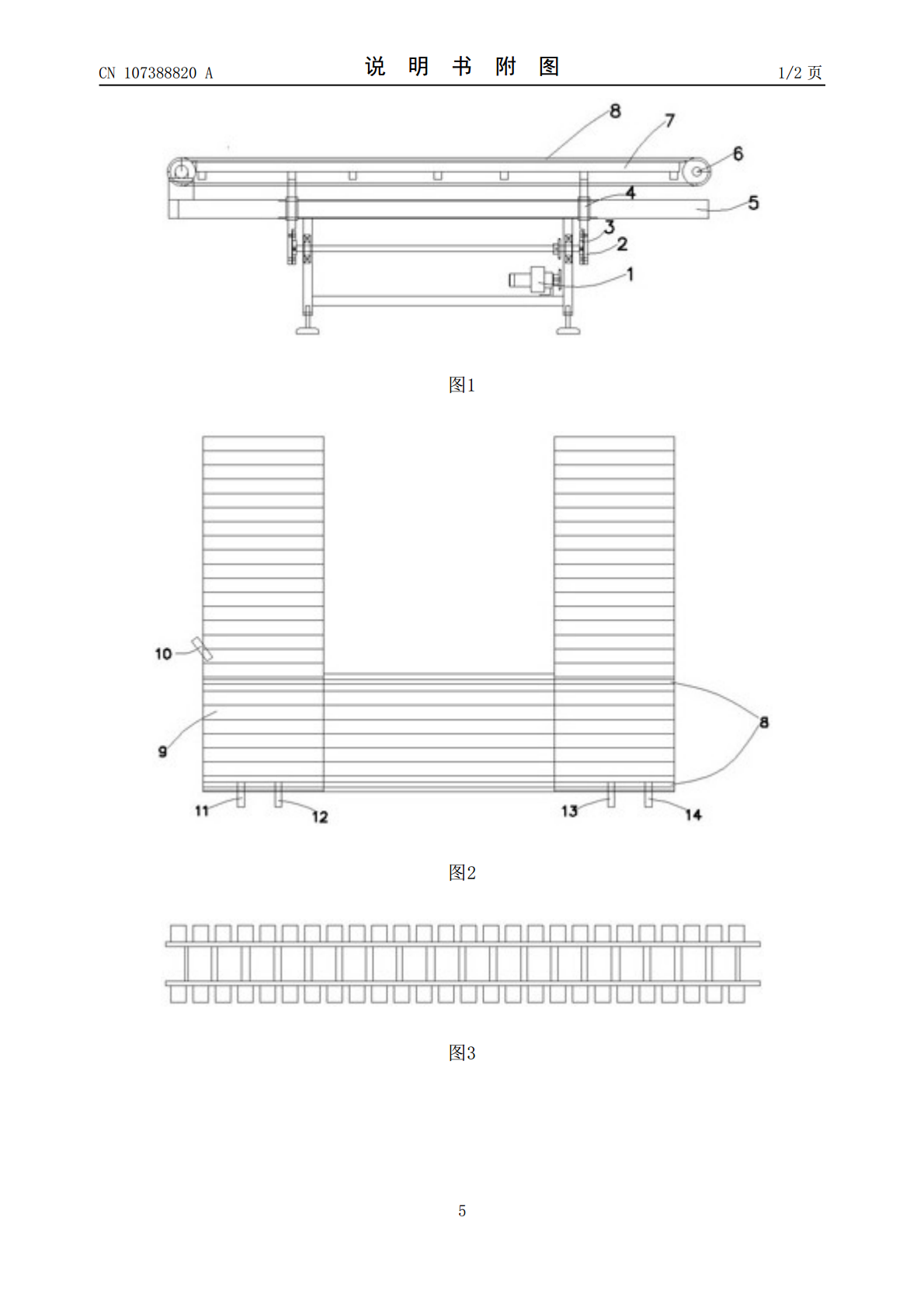

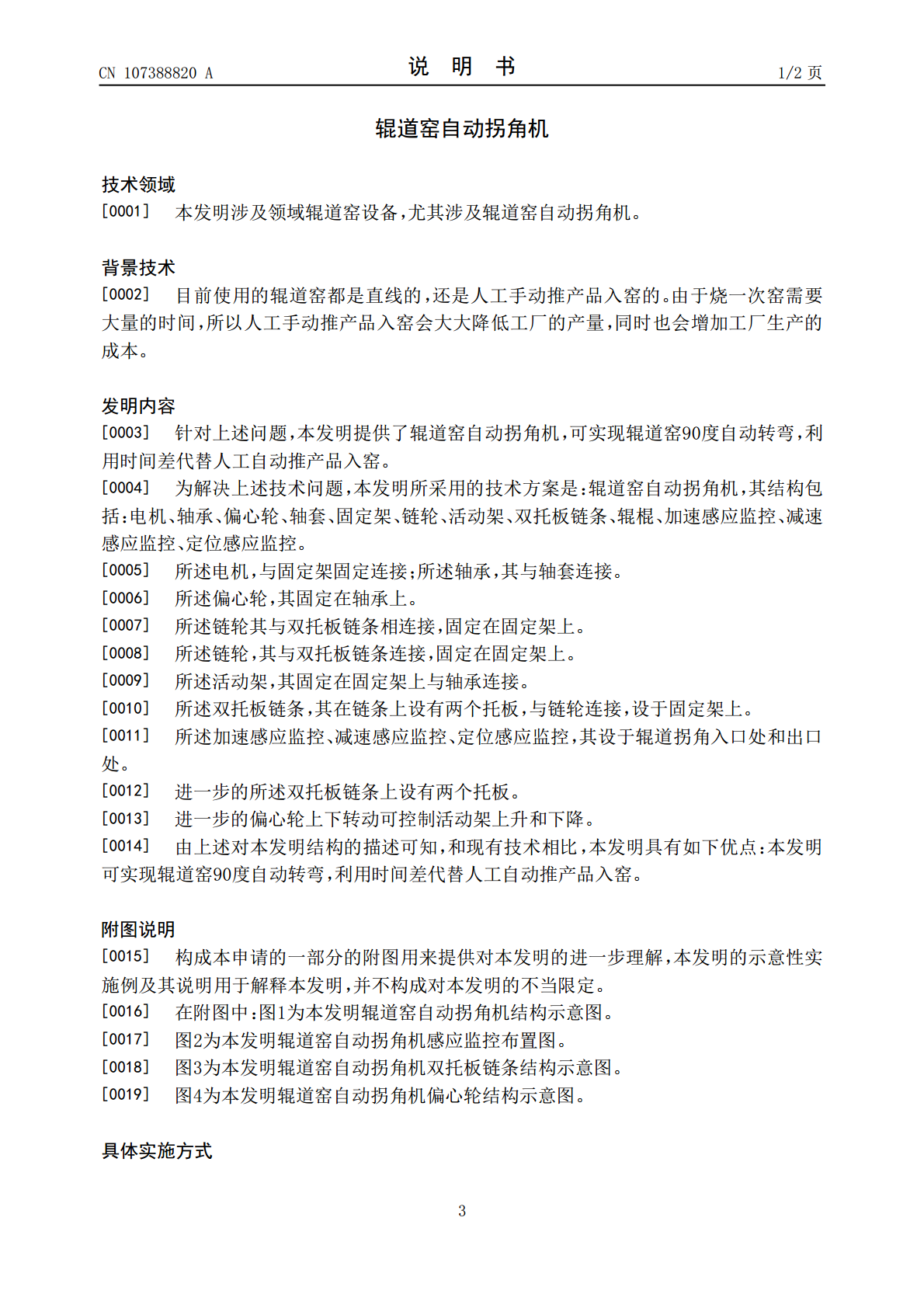

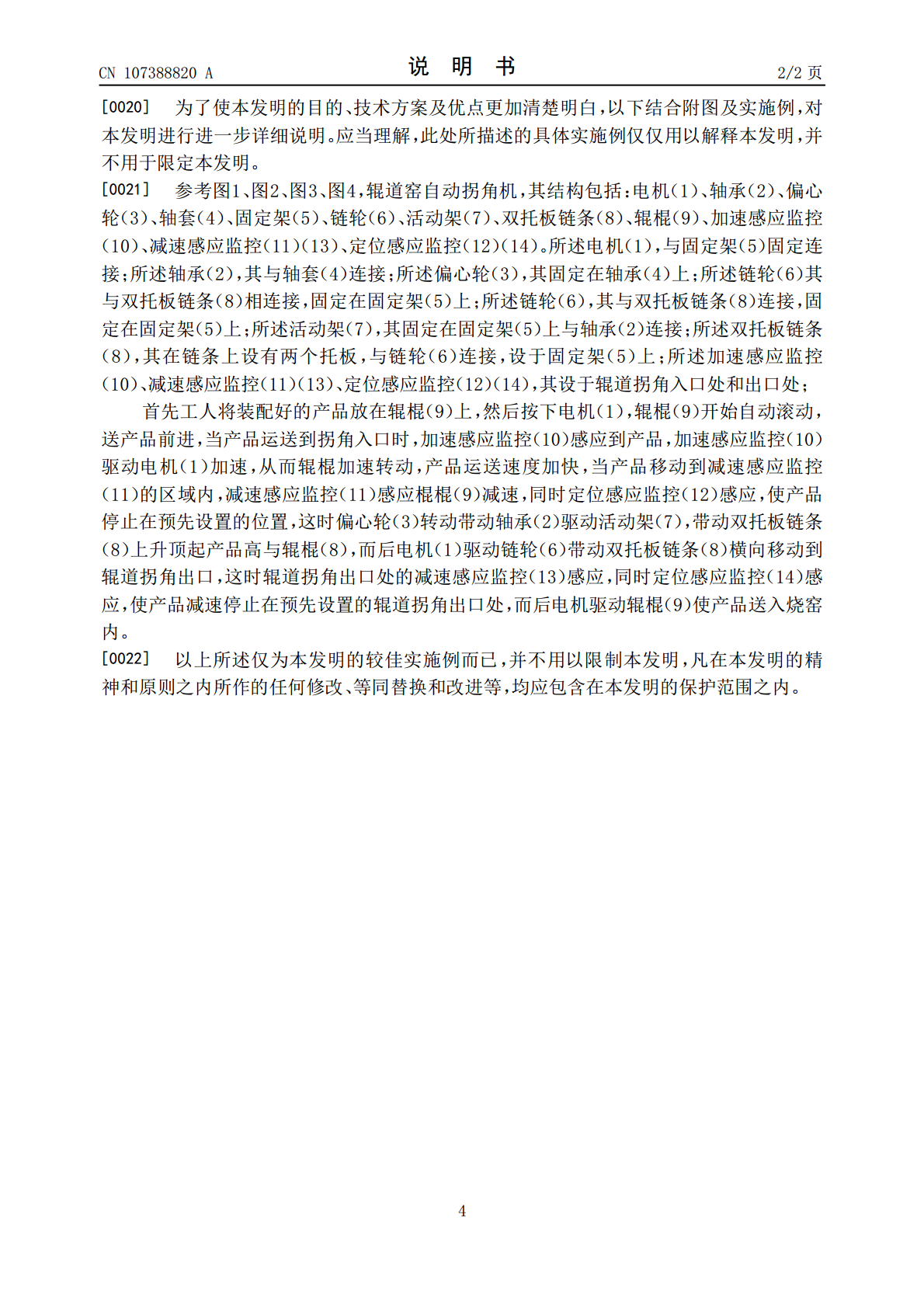

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107388820A(43)申请公布日2017.11.24(21)申请号201610316902.5(22)申请日2016.05.16(71)申请人徐新毅地址362000福建省泉州市德化县浔中镇浔中村诗墩177号万旗花园1幢607室(72)发明人徐新毅(51)Int.Cl.F27B9/30(2006.01)F27B9/40(2006.01)权利要求书1页说明书2页附图2页(54)发明名称辊道窑自动拐角机(57)摘要本发明公开了辊道窑自动拐角机，其结构包括：电机（1）、轴承（2）、偏心轮（3）、轴套（4）、固定架（5）、链轮（6）、活动架（7）、双托板链条（8）、辊棍（9）、加速感应监控（10）、减速感应监控（11）（13）、定位感应监控（12）（14）。本发明可实现辊道窑90度自动转弯，减少使用空间，利用时间差可代替人工自动推产品入窑。CN107388820ACN107388820A权利要求书1/1页1.辊道窑自动拐角机，其特征在于：其结构包括：电机（1）、轴承（2）、偏心轮（3）、轴套（4）、固定架（5）、链轮（6）、活动架（7）、双托板链条（8）、辊棍（9）、加速感应监控（10）、减速感应监控（11）（13）、定位感应监控（12）（14）；所述电机（1），与固定架（5）固定连接；所述轴承（2），其与轴套（4）连接；所述偏心轮（3），其固定在轴承（4）上；所述链轮（6）其与双托板链条（8）相连接，固定在固定架（5）上；所述链轮（6），其与双托板链条（8）连接，固定在固定架（5）上；所述活动架（7），其固定在固定架（5）上与轴承（2）连接；所述双托板链条（8），其在链条上设有两个托板，与链轮（6）连接，设于固定架（5）上；所述加速感应监控（10）、减速感应监控（11）（13）、定位感应监控（12）（14），其设于辊道拐角入口处和出口处。2.根据权利要求1所述的辊道窑自动拐角机，其特征在于：所述双托板链条上设有两个托板。3.根据权利要求1所述的辊道窑自动拐角机，其特征在于：偏心轮上下转动可控制活动架上升和下降。2CN107388820A说明书1/2页辊道窑自动拐角机技术领域[0001]本发明涉及领域辊道窑设备，尤其涉及辊道窑自动拐角机。背景技术[0002]目前使用的辊道窑都是直线的，还是人工手动推产品入窑的。由于烧一次窑需要大量的时间，所以人工手动推产品入窑会大大降低工厂的产量，同时也会增加工厂生产的成本。发明内容[0003]针对上述问题，本发明提供了辊道窑自动拐角机，可实现辊道窑90度自动转弯，利用时间差代替人工自动推产品入窑。[0004]为解决上述技术问题，本发明所采用的技术方案是：辊道窑自动拐角机，其结构包括：电机、轴承、偏心轮、轴套、固定架、链轮、活动架、双托板链条、辊棍、加速感应监控、减速感应监控、定位感应监控。[0005]所述电机，与固定架固定连接；所述轴承，其与轴套连接。[0006]所述偏心轮，其固定在轴承上。[0007]所述链轮其与双托板链条相连接，固定在固定架上。[0008]所述链轮，其与双托板链条连接，固定在固定架上。[0009]所述活动架，其固定在固定架上与轴承连接。[0010]所述双托板链条，其在链条上设有两个托板，与链轮连接，设于固定架上。[0011]所述加速感应监控、减速感应监控、定位感应监控，其设于辊道拐角入口处和出口处。[0012]进一步的所述双托板链条上设有两个托板。[0013]进一步的偏心轮上下转动可控制活动架上升和下降。[0014]由上述对本发明结构的描述可知，和现有技术相比，本发明具有如下优点：本发明可实现辊道窑90度自动转弯，利用时间差代替人工自动推产品入窑。附图说明[0015]构成本申请的一部分的附图用来提供对本发明的进一步理解，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。[0016]在附图中：图1为本发明辊道窑自动拐角机结构示意图。[0017]图2为本发明辊道窑自动拐角机感应监控布置图。[0018]图3为本发明辊道窑自动拐角机双托板链条结构示意图。[0019]图4为本发明辊道窑自动拐角机偏心轮结构示意图。具体实施方式3CN107388820A说明书2/2页[0020]为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。[0021]参考图1、图2、图3、图4，辊道窑自动拐角机，其结构包括：电机（1）、轴承（2）、偏心轮（3）、轴套（4）、固定架（5）、链轮（6）、活动架（7）、双托板链条（8）、辊棍（9）、加速感应监控（10）、减速感应监控（11）（13）、定位感应
