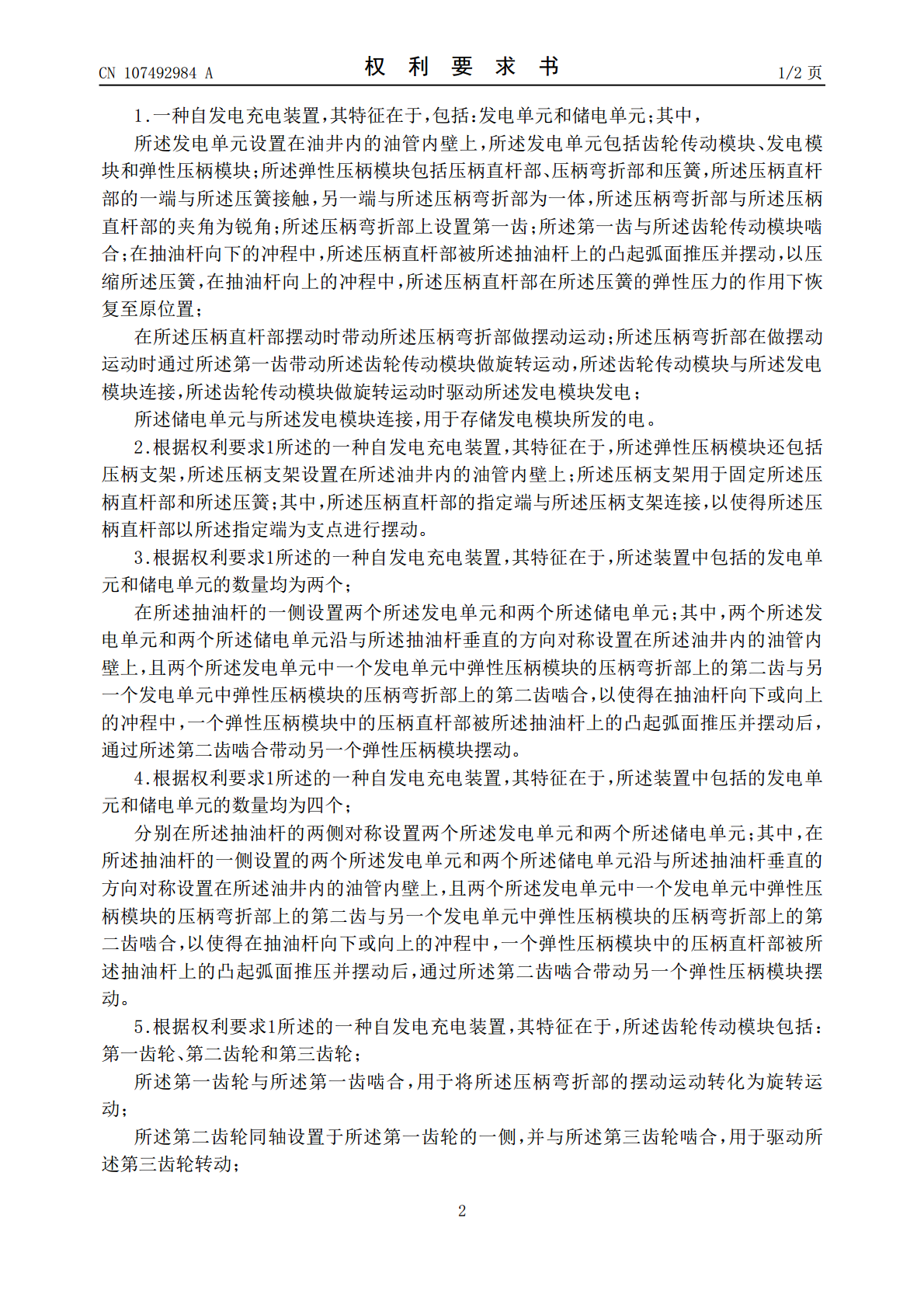

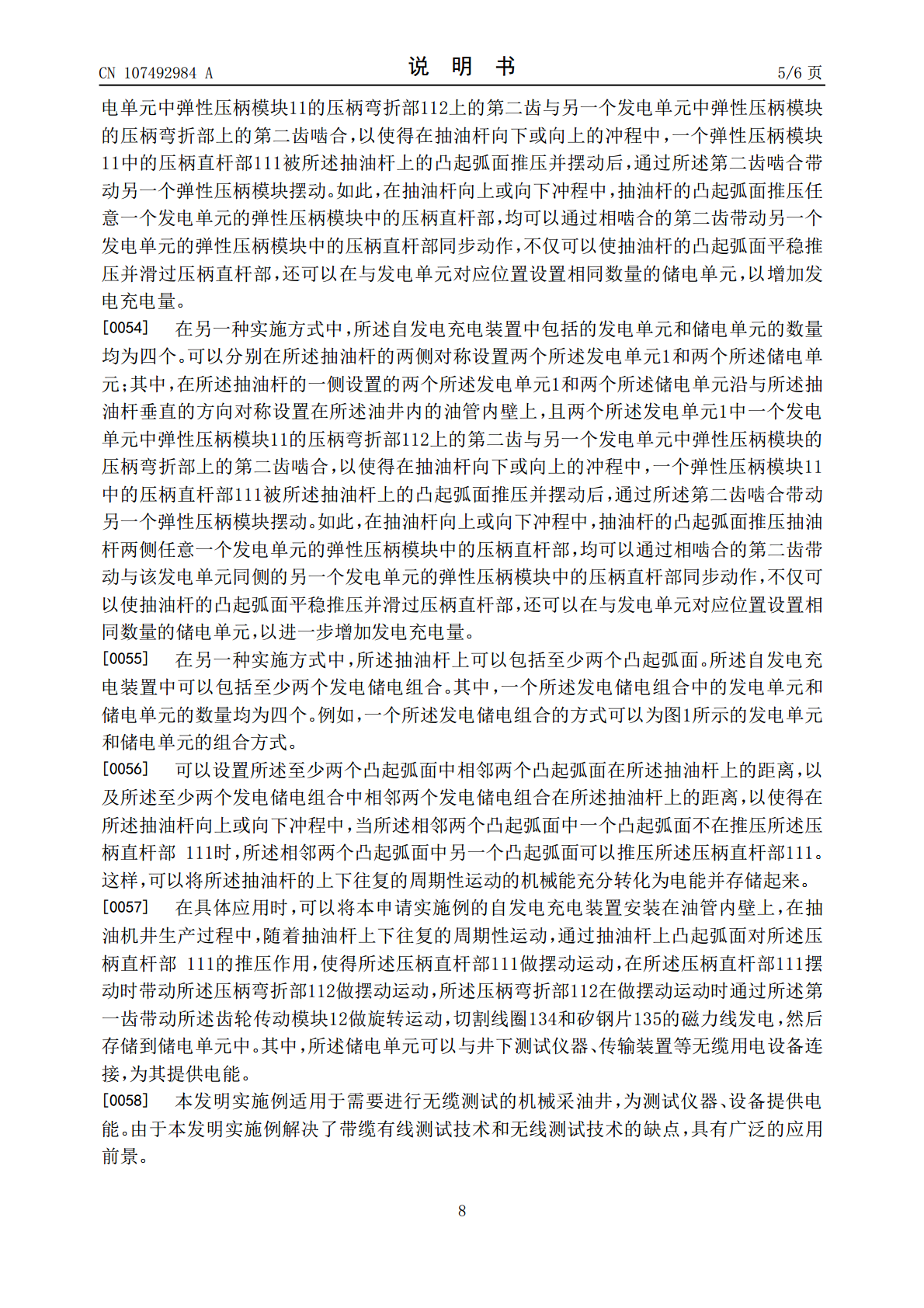

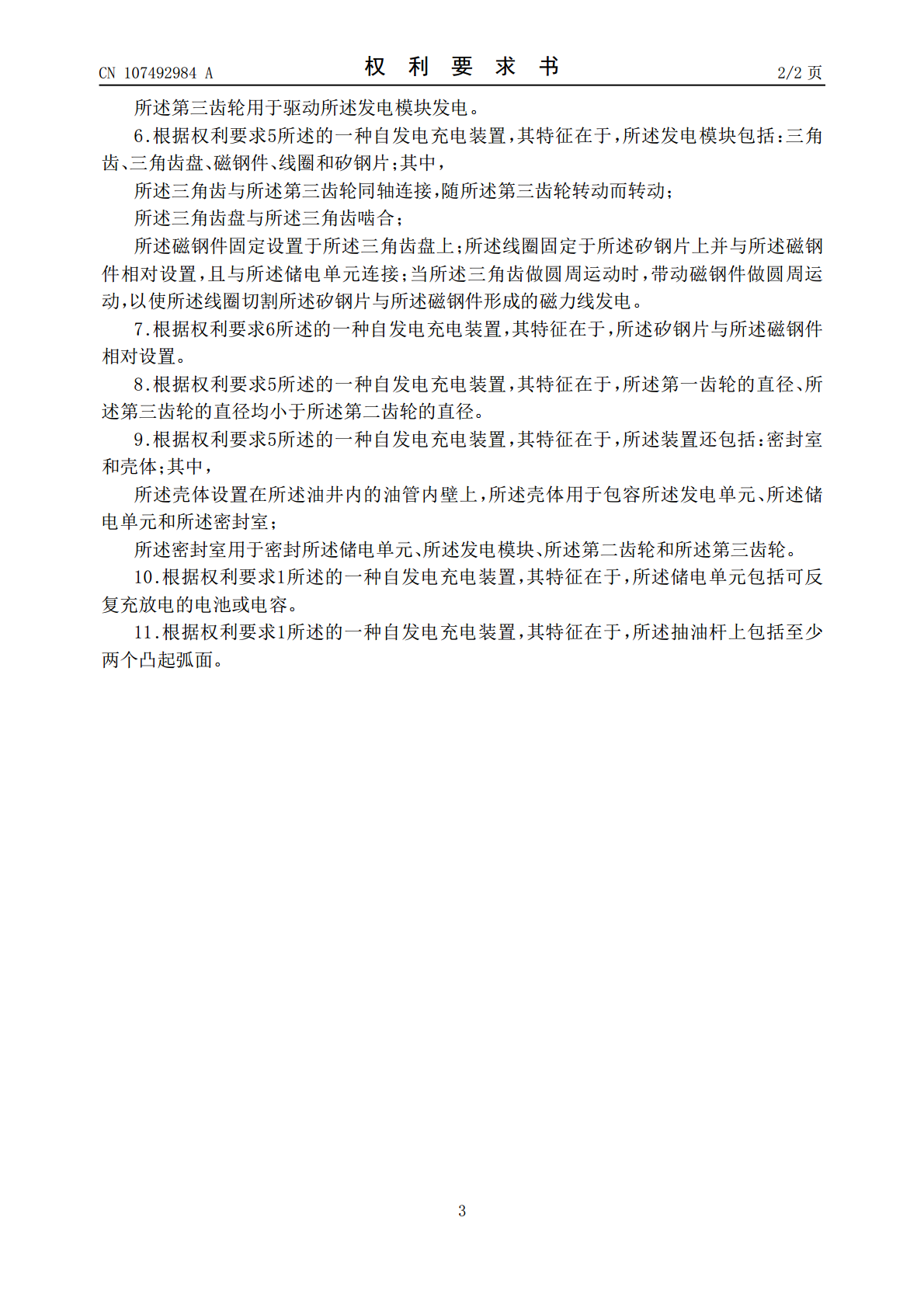

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107492984A(43)申请公布日2017.12.19(21)申请号201710717132.X(22)申请日2017.08.21(71)申请人中国石油天然气股份有限公司地址100007北京市东城区东直门北大街9号(72)发明人刘猛杨威张建军师俊峰赵瑞东张喜顺张鑫邓峰彭翼陈诗雯(74)专利代理机构北京三友知识产权代理有限公司11127代理人李辉陈刚(51)Int.Cl.H02K7/18(2006.01)F16H37/12(2006.01)权利要求书2页说明书6页附图5页(54)发明名称一种自发电充电装置(57)摘要本申请实施例公开了一种自发电充电装置。所述装置包括：发电单元和储电单元；其中，发电单元包括齿轮传动模块、发电模块和弹性压柄模块；弹性压柄模块包括压柄直杆部、压柄弯折部和压簧；压柄弯折部上设置第一齿；第一齿与齿轮传动模块啮合；在抽油杆向下的冲程中，压柄直杆部被抽油杆上的凸起弧面推压并摆动，在压柄直杆部摆动时带动压柄弯折部做摆动运动；压柄弯折部在做摆动运动时通过第一齿带动齿轮传动模块做旋转运动，齿轮传动模块与发电模块连接，齿轮传动模块做旋转运动时驱动发电模块发电；储电单元与发电模块连接，用于存储发电模块所发的电。本申请实施例提供的技术方案，可以为井下各类测试、传输装置提供动力来源。CN107492984ACN107492984A权利要求书1/2页1.一种自发电充电装置，其特征在于，包括：发电单元和储电单元；其中，所述发电单元设置在油井内的油管内壁上，所述发电单元包括齿轮传动模块、发电模块和弹性压柄模块；所述弹性压柄模块包括压柄直杆部、压柄弯折部和压簧，所述压柄直杆部的一端与所述压簧接触，另一端与所述压柄弯折部为一体，所述压柄弯折部与所述压柄直杆部的夹角为锐角；所述压柄弯折部上设置第一齿；所述第一齿与所述齿轮传动模块啮合；在抽油杆向下的冲程中，所述压柄直杆部被所述抽油杆上的凸起弧面推压并摆动，以压缩所述压簧，在抽油杆向上的冲程中，所述压柄直杆部在所述压簧的弹性压力的作用下恢复至原位置；在所述压柄直杆部摆动时带动所述压柄弯折部做摆动运动；所述压柄弯折部在做摆动运动时通过所述第一齿带动所述齿轮传动模块做旋转运动，所述齿轮传动模块与所述发电模块连接，所述齿轮传动模块做旋转运动时驱动所述发电模块发电；所述储电单元与所述发电模块连接，用于存储发电模块所发的电。2.根据权利要求1所述的一种自发电充电装置，其特征在于，所述弹性压柄模块还包括压柄支架，所述压柄支架设置在所述油井内的油管内壁上；所述压柄支架用于固定所述压柄直杆部和所述压簧；其中，所述压柄直杆部的指定端与所述压柄支架连接，以使得所述压柄直杆部以所述指定端为支点进行摆动。3.根据权利要求1所述的一种自发电充电装置，其特征在于，所述装置中包括的发电单元和储电单元的数量均为两个；在所述抽油杆的一侧设置两个所述发电单元和两个所述储电单元；其中，两个所述发电单元和两个所述储电单元沿与所述抽油杆垂直的方向对称设置在所述油井内的油管内壁上，且两个所述发电单元中一个发电单元中弹性压柄模块的压柄弯折部上的第二齿与另一个发电单元中弹性压柄模块的压柄弯折部上的第二齿啮合，以使得在抽油杆向下或向上的冲程中，一个弹性压柄模块中的压柄直杆部被所述抽油杆上的凸起弧面推压并摆动后，通过所述第二齿啮合带动另一个弹性压柄模块摆动。4.根据权利要求1所述的一种自发电充电装置，其特征在于，所述装置中包括的发电单元和储电单元的数量均为四个；分别在所述抽油杆的两侧对称设置两个所述发电单元和两个所述储电单元；其中，在所述抽油杆的一侧设置的两个所述发电单元和两个所述储电单元沿与所述抽油杆垂直的方向对称设置在所述油井内的油管内壁上，且两个所述发电单元中一个发电单元中弹性压柄模块的压柄弯折部上的第二齿与另一个发电单元中弹性压柄模块的压柄弯折部上的第二齿啮合，以使得在抽油杆向下或向上的冲程中，一个弹性压柄模块中的压柄直杆部被所述抽油杆上的凸起弧面推压并摆动后，通过所述第二齿啮合带动另一个弹性压柄模块摆动。5.根据权利要求1所述的一种自发电充电装置，其特征在于，所述齿轮传动模块包括：第一齿轮、第二齿轮和第三齿轮；所述第一齿轮与所述第一齿啮合，用于将所述压柄弯折部的摆动运动转化为旋转运动；所述第二齿轮同轴设置于所述第一齿轮的一侧，并与所述第三齿轮啮合，用于驱动所述第三齿轮转动；2CN107492984A权利要求书2/2页所述第三齿轮用于驱动所述发电模块发电。6.根据权利要求5所述的一种自发电充电装置，其特征在于，所述发电模块包括：三角齿、三角齿盘、磁钢件、线圈和矽钢片；其中，所述三角齿与所述第三齿轮同轴连接，随所述第三齿轮转动而转动；所述三角齿盘与所述
