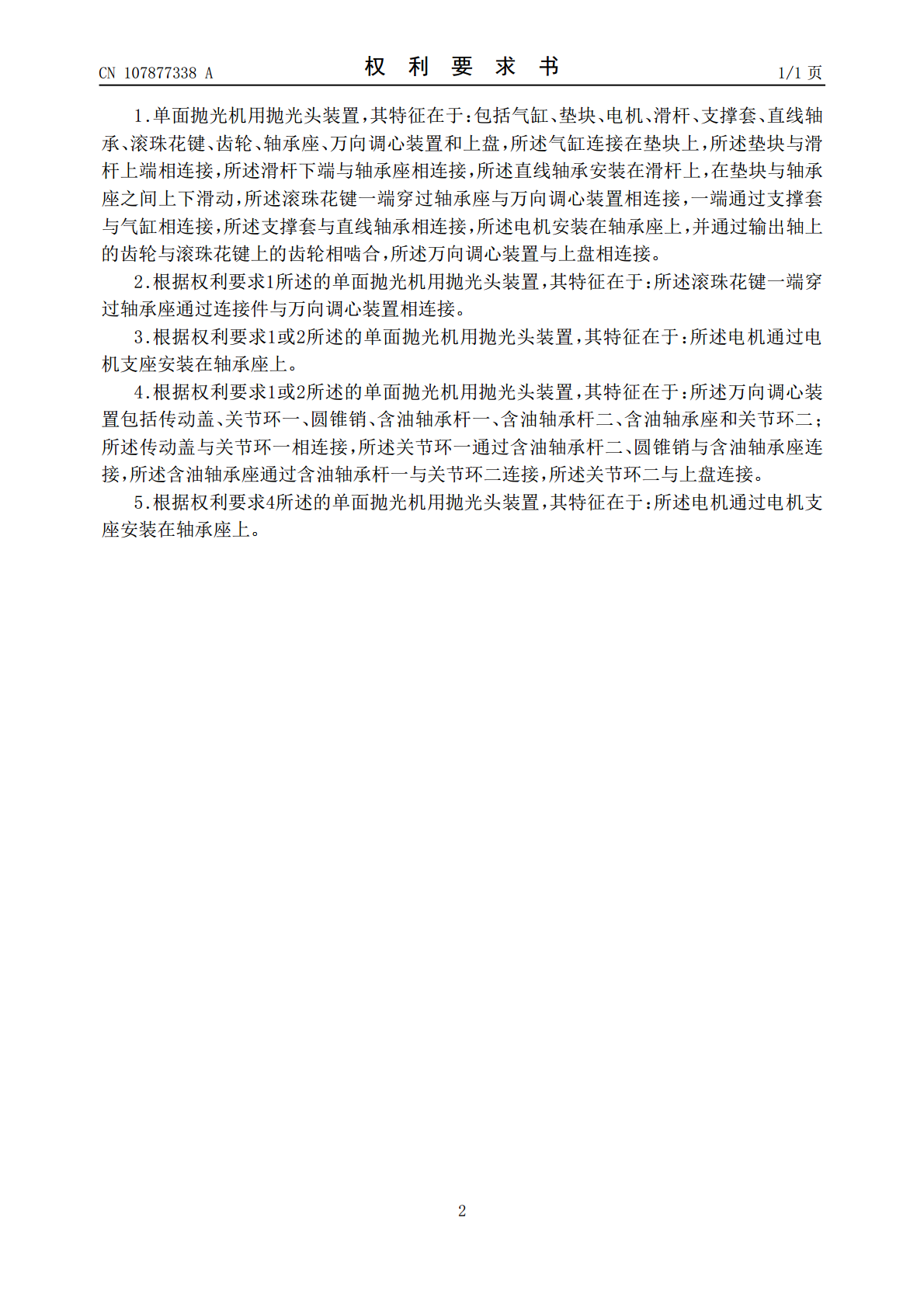

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107877338A(43)申请公布日2018.04.06(21)申请号201711059252.1(22)申请日2017.11.01(71)申请人湖南宇晶机器股份有限公司地址413001湖南省益阳市长春经济开发区马良北路341号(72)发明人戴瑜兴杨佳葳曾欣杨璞(74)专利代理机构长沙明新专利代理事务所(普通合伙)43222代理人徐新(51)Int.Cl.B24B29/00(2006.01)B24B47/12(2006.01)B24B41/047(2006.01)B24B41/04(2006.01)权利要求书1页说明书2页附图2页(54)发明名称单面抛光机用抛光头装置(57)摘要单面抛光机用抛光头装置，包括气缸、垫块、电机、滑杆、支撑套、直线轴承、滚珠花键、齿轮、轴承座、万向调心装置和上盘，所述气缸连接在垫块上，所述垫块与滑杆上端相连接，所述滑杆下端与轴承座相连接，所述直线轴承安装在滑杆上，在垫块与轴承座之间上下滑动，所述滚珠花键一端穿过轴承座与万向调心装置相连接，一端通过支撑套与气缸相连接，所述支撑套与直线轴承相连接，所述电机安装在轴承座上，并通过输出轴上的齿轮与滚珠花键上的齿轮相啮合，所述万向调心装置与上盘相连接。利用本发明，能有效保证工件多面抛光的高质量工艺要求，提高产品合格率，使得工件达到较高的光泽或镜面的表面效果，并使工件达到良好的平坦度。CN107877338ACN107877338A权利要求书1/1页1.单面抛光机用抛光头装置，其特征在于：包括气缸、垫块、电机、滑杆、支撑套、直线轴承、滚珠花键、齿轮、轴承座、万向调心装置和上盘，所述气缸连接在垫块上，所述垫块与滑杆上端相连接，所述滑杆下端与轴承座相连接，所述直线轴承安装在滑杆上，在垫块与轴承座之间上下滑动，所述滚珠花键一端穿过轴承座与万向调心装置相连接，一端通过支撑套与气缸相连接，所述支撑套与直线轴承相连接，所述电机安装在轴承座上，并通过输出轴上的齿轮与滚珠花键上的齿轮相啮合，所述万向调心装置与上盘相连接。2.根据权利要求1所述的单面抛光机用抛光头装置，其特征在于：所述滚珠花键一端穿过轴承座通过连接件与万向调心装置相连接。3.根据权利要求1或2所述的单面抛光机用抛光头装置，其特征在于：所述电机通过电机支座安装在轴承座上。4.根据权利要求1或2所述的单面抛光机用抛光头装置，其特征在于：所述万向调心装置包括传动盖、关节环一、圆锥销、含油轴承杆一、含油轴承杆二、含油轴承座和关节环二；所述传动盖与关节环一相连接，所述关节环一通过含油轴承杆二、圆锥销与含油轴承座连接，所述含油轴承座通过含油轴承杆一与关节环二连接，所述关节环二与上盘连接。5.根据权利要求4所述的单面抛光机用抛光头装置，其特征在于：所述电机通过电机支座安装在轴承座上。2CN107877338A说明书1/2页单面抛光机用抛光头装置技术领域[0001]本发明涉及一种单面抛光机用抛光头装置。背景技术[0002]单面抛光机主要是抛光薄脆类零件，广泛使用于晶体、陶瓷等行业。抛光头装置是抛光机的核心部件，被抛光材料通过抛光头抛光使表面达到所需要的光洁度。被抛光材料常常是很薄且容易破碎的，因此，当被抛光材料放置于上盘与下盘之间时，上盘下降过程中就必须调整自身的水平使两盘面平行。现有的抛光头装置不能自动调平，从而使被抛光材料碎裂，并且现有的抛光头装置不能同时实现抛光头旋转运动和轴向升降动作，现有的抛光头装置不能实现滚珠丝杆对气缸加压的精度控制。发明内容[0003]本发明所要解决的技术问题是，提供一种能自动调平，可实现同时进行旋转运动和轴向升降动作的单面抛光机用抛光头装置。[0004]本发明解决其技术问题所采用的技术方案是：单面抛光机用抛光头装置，包括气缸、垫块、电机、滑杆、支撑套、直线轴承、滚珠花键、齿轮、轴承座、万向调心装置和上盘，所述气缸连接在垫块上，所述垫块与滑杆上端相连接，所述滑杆下端与轴承座相连接，所述直线轴承安装在滑杆上，在垫块与轴承座之间上下滑动，所述滚珠花键一端穿过轴承座与万向调心装置相连接，一端通过支撑套与气缸相连接，所述支撑套与直线轴承相连接，所述电机安装在轴承座上，并通过输出轴上的齿轮与滚珠花键上的齿轮相啮合，所述万向调心装置与上盘相连接。[0005]进一步，所述滚珠花键一端穿过轴承座通过连接件与万向调心装置相连接。[0006]进一步，所述电机通过电机支座安装在轴承座上。[0007]进一步，所述万向调心装置包括传动盖、关节环一、圆锥销、含油轴承杆一、含油轴承杆二、含油轴承座和关节环二；所述传动盖与关节环一相连接，所述关节环一通过含油轴承杆二、圆锥销与含油轴承座连接，所述含油轴承座通过含油轴承杆一与关节环二连接，所述关节环二与上
