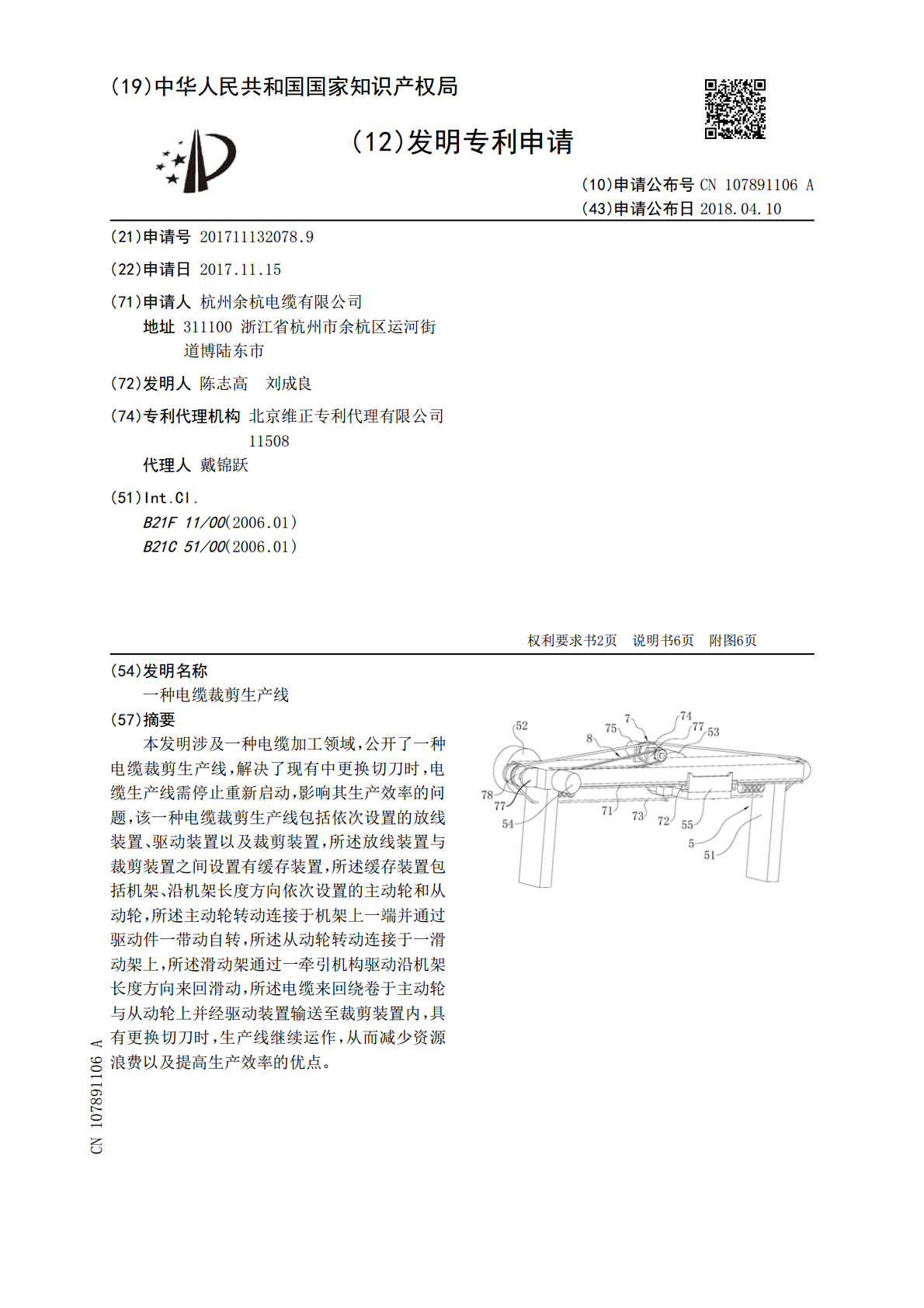

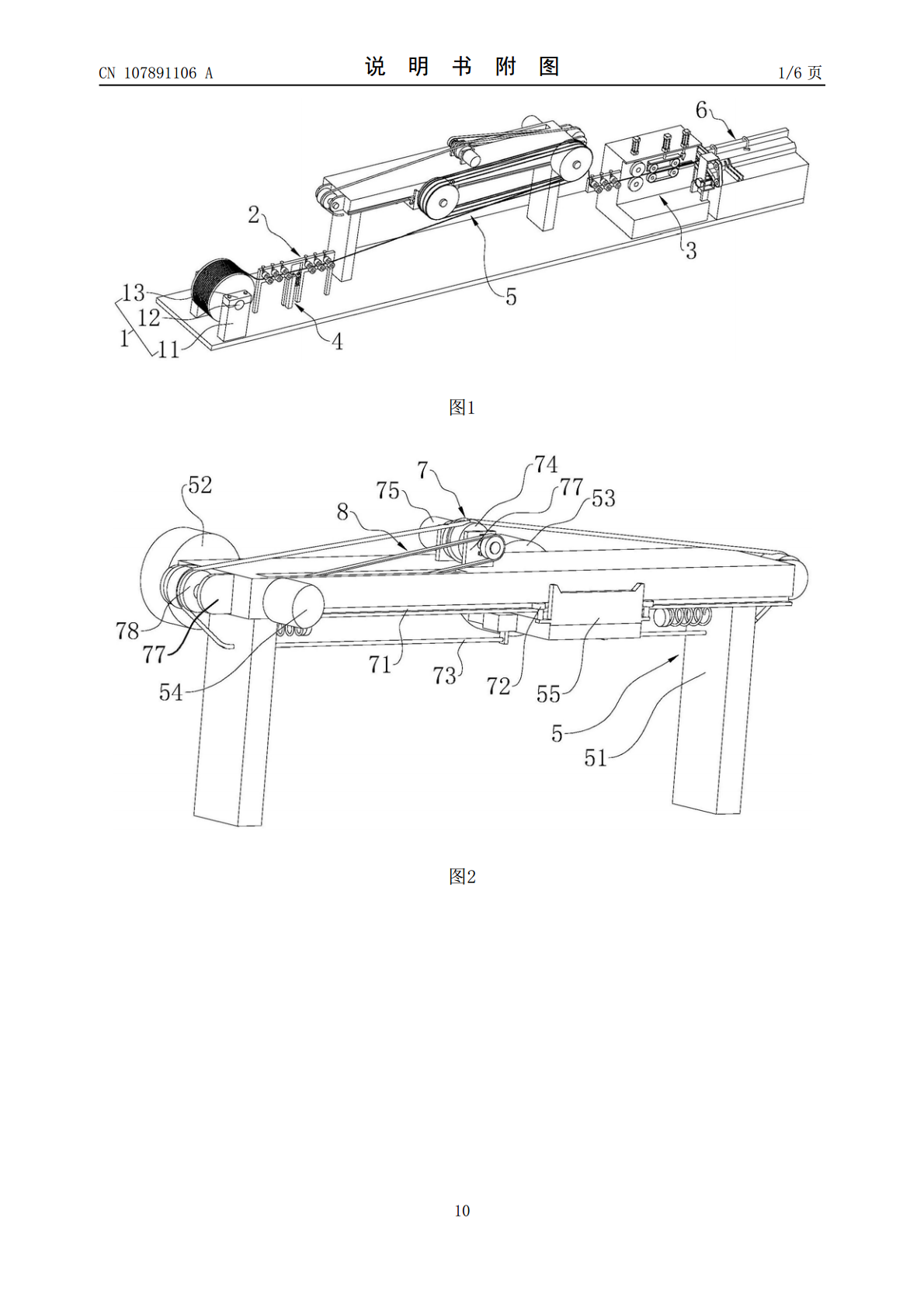

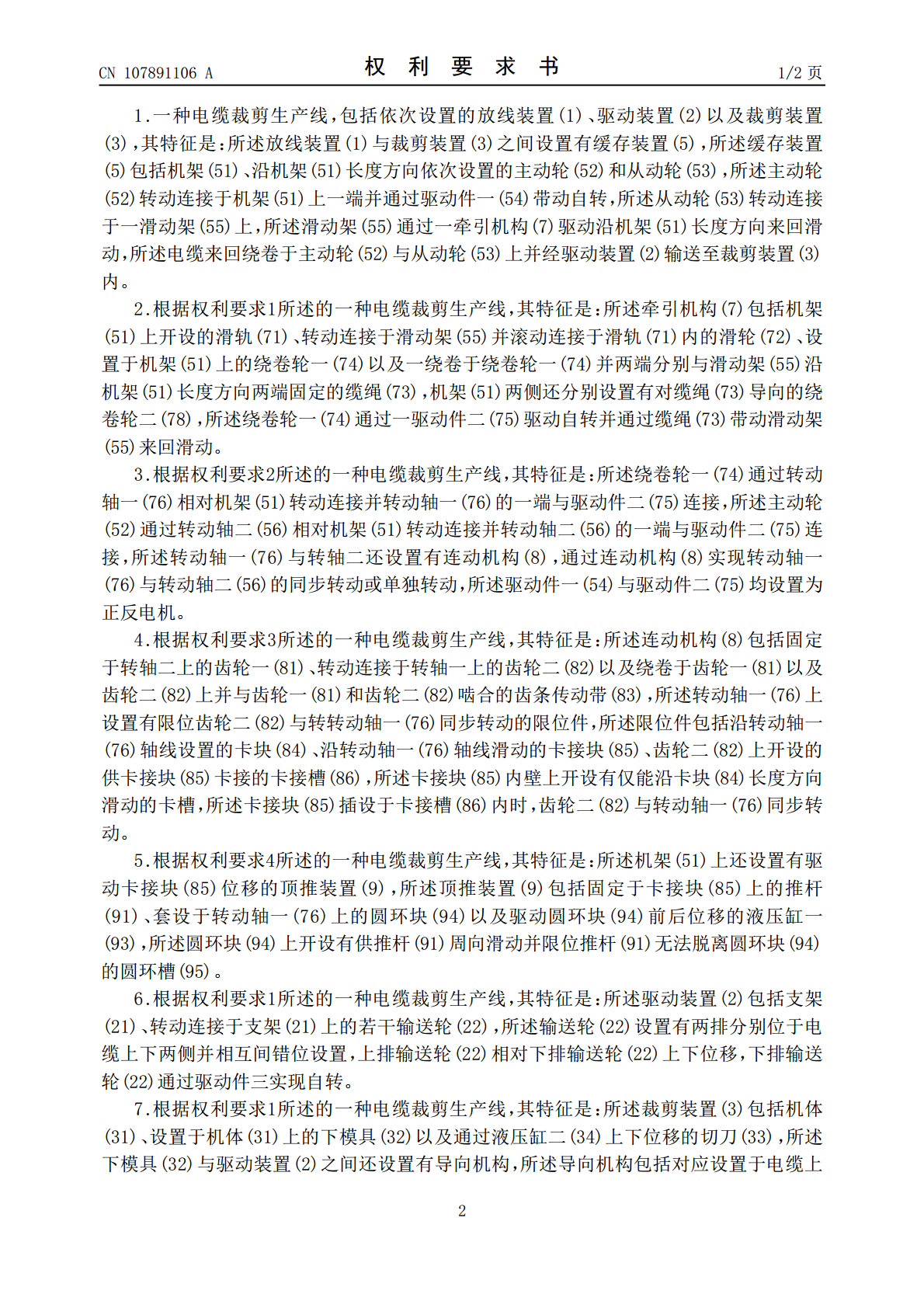

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107891106A(43)申请公布日2018.04.10(21)申请号201711132078.9(22)申请日2017.11.15(71)申请人杭州余杭电缆有限公司地址311100浙江省杭州市余杭区运河街道博陆东市(72)发明人陈志高刘成良(74)专利代理机构北京维正专利代理有限公司11508代理人戴锦跃(51)Int.Cl.B21F11/00(2006.01)B21C51/00(2006.01)权利要求书2页说明书6页附图6页(54)发明名称一种电缆裁剪生产线(57)摘要本发明涉及一种电缆加工领域，公开了一种电缆裁剪生产线，解决了现有中更换切刀时，电缆生产线需停止重新启动，影响其生产效率的问题，该一种电缆裁剪生产线包括依次设置的放线装置、驱动装置以及裁剪装置，所述放线装置与裁剪装置之间设置有缓存装置，所述缓存装置包括机架、沿机架长度方向依次设置的主动轮和从动轮，所述主动轮转动连接于机架上一端并通过驱动件一带动自转，所述从动轮转动连接于一滑动架上，所述滑动架通过一牵引机构驱动沿机架长度方向来回滑动，所述电缆来回绕卷于主动轮与从动轮上并经驱动装置输送至裁剪装置内，具有更换切刀时，生产线继续运作，从而减少资源浪费以及提高生产效率的优点。CN107891106ACN107891106A权利要求书1/2页1.一种电缆裁剪生产线，包括依次设置的放线装置(1)、驱动装置(2)以及裁剪装置(3)，其特征是：所述放线装置(1)与裁剪装置(3)之间设置有缓存装置(5)，所述缓存装置(5)包括机架(51)、沿机架(51)长度方向依次设置的主动轮(52)和从动轮(53)，所述主动轮(52)转动连接于机架(51)上一端并通过驱动件一(54)带动自转，所述从动轮(53)转动连接于一滑动架(55)上，所述滑动架(55)通过一牵引机构(7)驱动沿机架(51)长度方向来回滑动，所述电缆来回绕卷于主动轮(52)与从动轮(53)上并经驱动装置(2)输送至裁剪装置(3)内。2.根据权利要求1所述的一种电缆裁剪生产线，其特征是：所述牵引机构(7)包括机架(51)上开设的滑轨(71)、转动连接于滑动架(55)并滚动连接于滑轨(71)内的滑轮(72)、设置于机架(51)上的绕卷轮一(74)以及一绕卷于绕卷轮一(74)并两端分别与滑动架(55)沿机架(51)长度方向两端固定的缆绳(73)，机架(51)两侧还分别设置有对缆绳(73)导向的绕卷轮二(78)，所述绕卷轮一(74)通过一驱动件二(75)驱动自转并通过缆绳(73)带动滑动架(55)来回滑动。3.根据权利要求2所述的一种电缆裁剪生产线，其特征是：所述绕卷轮一(74)通过转动轴一(76)相对机架(51)转动连接并转动轴一(76)的一端与驱动件二(75)连接，所述主动轮(52)通过转动轴二(56)相对机架(51)转动连接并转动轴二(56)的一端与驱动件二(75)连接，所述转动轴一(76)与转轴二还设置有连动机构(8)，通过连动机构(8)实现转动轴一(76)与转动轴二(56)的同步转动或单独转动，所述驱动件一(54)与驱动件二(75)均设置为正反电机。4.根据权利要求3所述的一种电缆裁剪生产线，其特征是：所述连动机构(8)包括固定于转轴二上的齿轮一(81)、转动连接于转轴一上的齿轮二(82)以及绕卷于齿轮一(81)以及齿轮二(82)上并与齿轮一(81)和齿轮二(82)啮合的齿条传动带(83)，所述转动轴一(76)上设置有限位齿轮二(82)与转转动轴一(76)同步转动的限位件，所述限位件包括沿转动轴一(76)轴线设置的卡块(84)、沿转动轴一(76)轴线滑动的卡接块(85)、齿轮二(82)上开设的供卡接块(85)卡接的卡接槽(86)，所述卡接块(85)内壁上开设有仅能沿卡块(84)长度方向滑动的卡槽，所述卡接块(85)插设于卡接槽(86)内时，齿轮二(82)与转动轴一(76)同步转动。5.根据权利要求4所述的一种电缆裁剪生产线，其特征是：所述机架(51)上还设置有驱动卡接块(85)位移的顶推装置(9)，所述顶推装置(9)包括固定于卡接块(85)上的推杆(91)、套设于转动轴一(76)上的圆环块(94)以及驱动圆环块(94)前后位移的液压缸一(93)，所述圆环块(94)上开设有供推杆(91)周向滑动并限位推杆(91)无法脱离圆环块(94)的圆环槽(95)。6.根据权利要求1所述的一种电缆裁剪生产线，其特征是：所述驱动装置(2)包括支架(21)、转动连接于支架(21)上的若干输送轮(22)，所述输送轮(22)设置有两排分别位于电缆上下两侧并相互间错位设置，上排输送轮(22)相对下排输送轮(22)上下位移，下排输送轮(22)通过驱动件三实现自转。7.
