一种新型电缆裁剪装置.pdf

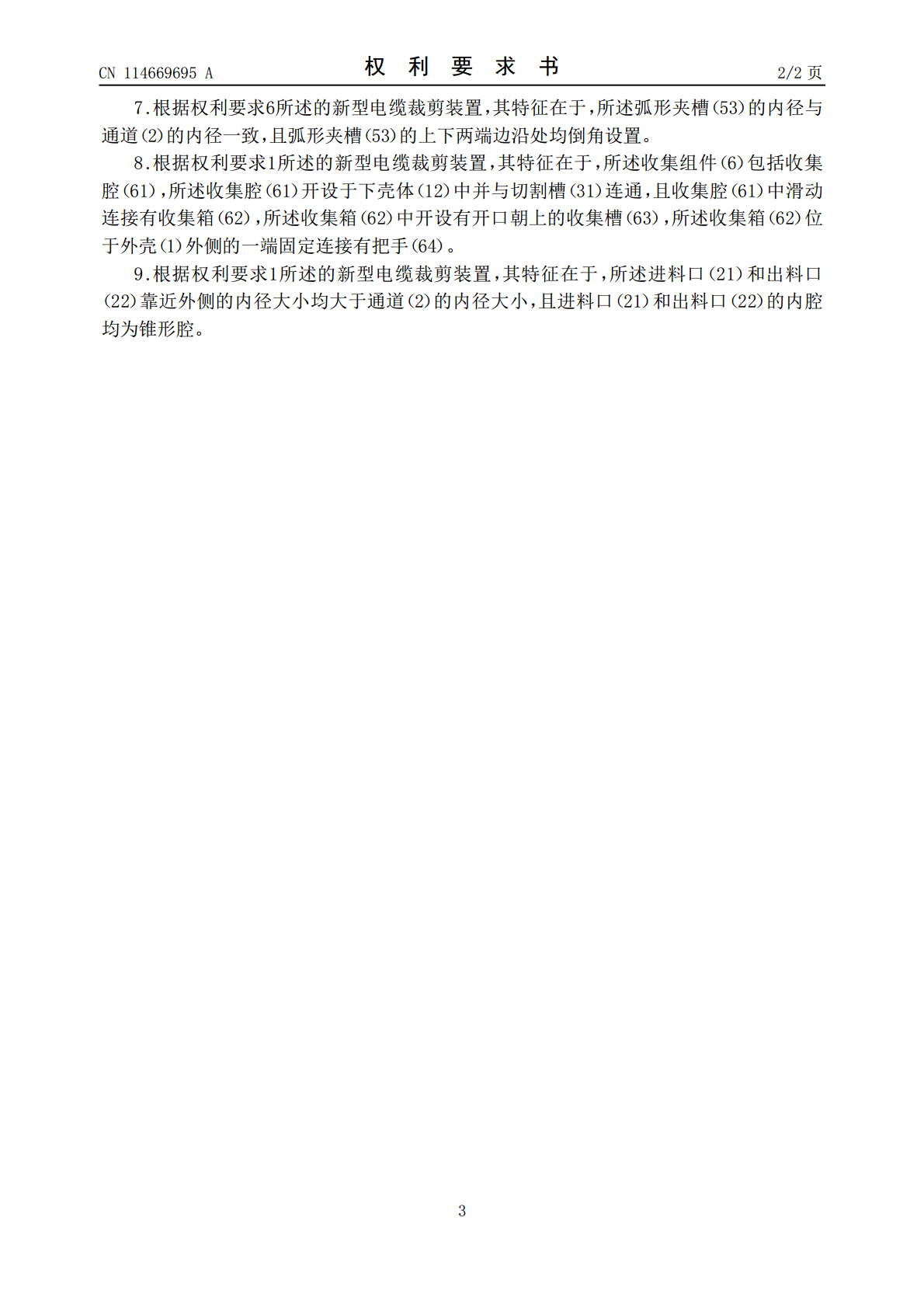

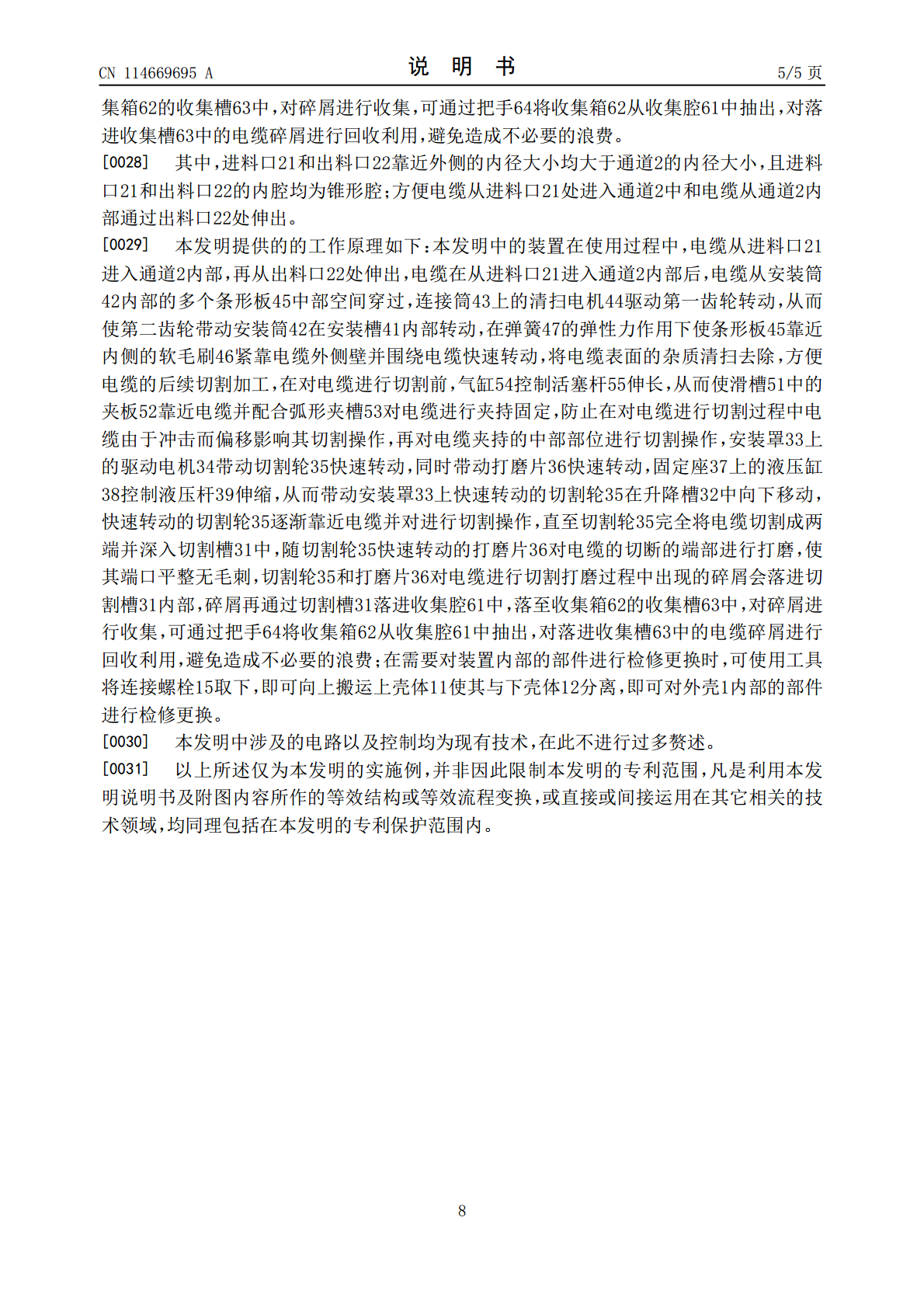

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114669695A(43)申请公布日2022.06.28(21)申请号202210581014.1(22)申请日2022.05.26(71)申请人江苏和谐新能源科技有限公司地址221000江苏省徐州市邳州市议堂台商工业园区润东汇景4S店汽车销售有限公司后面20米(72)发明人杨浩吴明刘力扬(74)专利代理机构北京和联顺知识产权代理有限公司11621专利代理师谢冰(51)Int.Cl.B21F11/00(2006.01)H02G1/00(2006.01)B08B1/02(2006.01)B24B9/04(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种新型电缆裁剪装置(57)摘要本发明提供一种新型电缆裁剪装置。所述新型电缆裁剪装置包括外壳，所述外壳由上壳体和下壳体组成，所述外壳中开设有横向设置的通道，且外壳的两端分别开设有均与通道连通的进料口和出料口；切割组件，用于对电缆进行切割的所述切割组件安装于外壳中，所述切割组件包括切割槽、升降槽、安装罩、驱动电机、切割轮、打磨片、固定座、液压缸和液压杆，所述切割槽和升降槽分别开设于下壳体和上壳体中并均与通道连通，所述安装罩竖直滑动连接于升降槽中，且切割轮转动连接于安装罩中，所述切割轮的两侧均固定贴合有一个打磨片；清扫组件；夹持组件；收集组件。本发明提供的新型电缆裁剪装置具有电缆切断端口平整无毛刺，安全性高，可防飞溅的优点。CN114669695ACN114669695A权利要求书1/2页1.一种新型电缆裁剪装置，其特征在于，包括：外壳（1），所述外壳（1）由上壳体（11）和下壳体（12）组成，所述外壳（1）中开设有横向设置的通道（2），且外壳（1）的两端分别开设有均与通道（2）连通的进料口（21）和出料口（22）；切割组件（3），用于对电缆进行切割的所述切割组件（3）安装于外壳（1）中，所述切割组件（3）包括切割槽（31）、升降槽（32）、安装罩（33）、驱动电机（34）、切割轮（35）、打磨片（36）、固定座（37）、液压缸（38）和液压杆（39），所述切割槽（31）和升降槽（32）分别开设于下壳体（12）和上壳体（11）中并均与通道（2）连通，所述安装罩（33）竖直滑动连接于升降槽（32）中，且切割轮（35）转动连接于安装罩（33）中，所述切割轮（35）的两侧均固定贴合有一个打磨片（36），所述安装罩（33）的侧壁上固定连接有驱动电机（34），且切割轮（35）与驱动电机（34）的输出端固定连接，所述固定座（37）固定安装于上壳体（11）上，且液压缸（38）竖直固定安装于固定座（37）上，所述液压杆（39）竖直固定安装于安装罩（33）顶部并与液压缸（38）的输出端固定连接；清扫组件（4），用于对电缆表面进行清扫除杂的所述清扫组件（4）安装于通道（2）中；夹持组件（5），用于对电缆进行夹持固定的所述夹持组件（5）安装于通道（2）中并靠近切割槽（31）设置；收集组件（6），用于对电缆切割后产生的碎屑进行收集的所述收集组件（6）安装于下壳体（12）中。2.根据权利要求1所述的新型电缆裁剪装置，其特征在于，所述上壳体（11）中开设有插槽（13），且插槽（13）中插设有与下壳体（12）固定连接的插杆（14），所述上壳体（11）通过连接螺栓（15）与插杆（14）固定连接。3.根据权利要求1所述的新型电缆裁剪装置，其特征在于，所述安装罩（33）的两侧侧壁上均固定连接有一组滑块（391），所述升降槽（32）内壁上固定连接有与滑块（391）配合设置的限位板（392）。4.根据权利要求1所述的新型电缆裁剪装置，其特征在于，所述清扫组件（4）包括安装槽（41）、安装筒（42）、连接筒（43）、清扫电机（44）、条形板（45）和软毛刷（46），所述安装槽（41）开设于外壳（1）中，且安装筒（42）和连接筒（43）均安装于安装槽（41）中，所述安装筒（42）与连接筒（43）转动连接，所述清扫电机（44）固定安装于连接筒（43）上，所述连接筒（43）中转动连接有与清扫电机（44）输出端固定连接的第一齿轮，所述安装筒（42）上固定套设有与第一齿轮啮合的第二齿轮，所述安装筒（42）中安装有环绕排列设置的多个条形板（45），且多个条形板（45）靠近内侧的一侧侧壁上均固定连接有软毛刷（46）。5.根据权利要求4所述的新型电缆裁剪装置，其特征在于，多个所述条形板（45）均倾斜设置并围成一个锥形筒，所述条形板（45）靠近进料口（21）的一端与安装筒（42）的内壁转动连接，且条形板（45）的另一端通过弹簧（47）与安装筒（42）内壁弹性连接。6.根据权利要求1所述的新型电缆裁剪装置，其特征在于，所述夹持组件（5）包括滑槽（51）、夹板（52）
