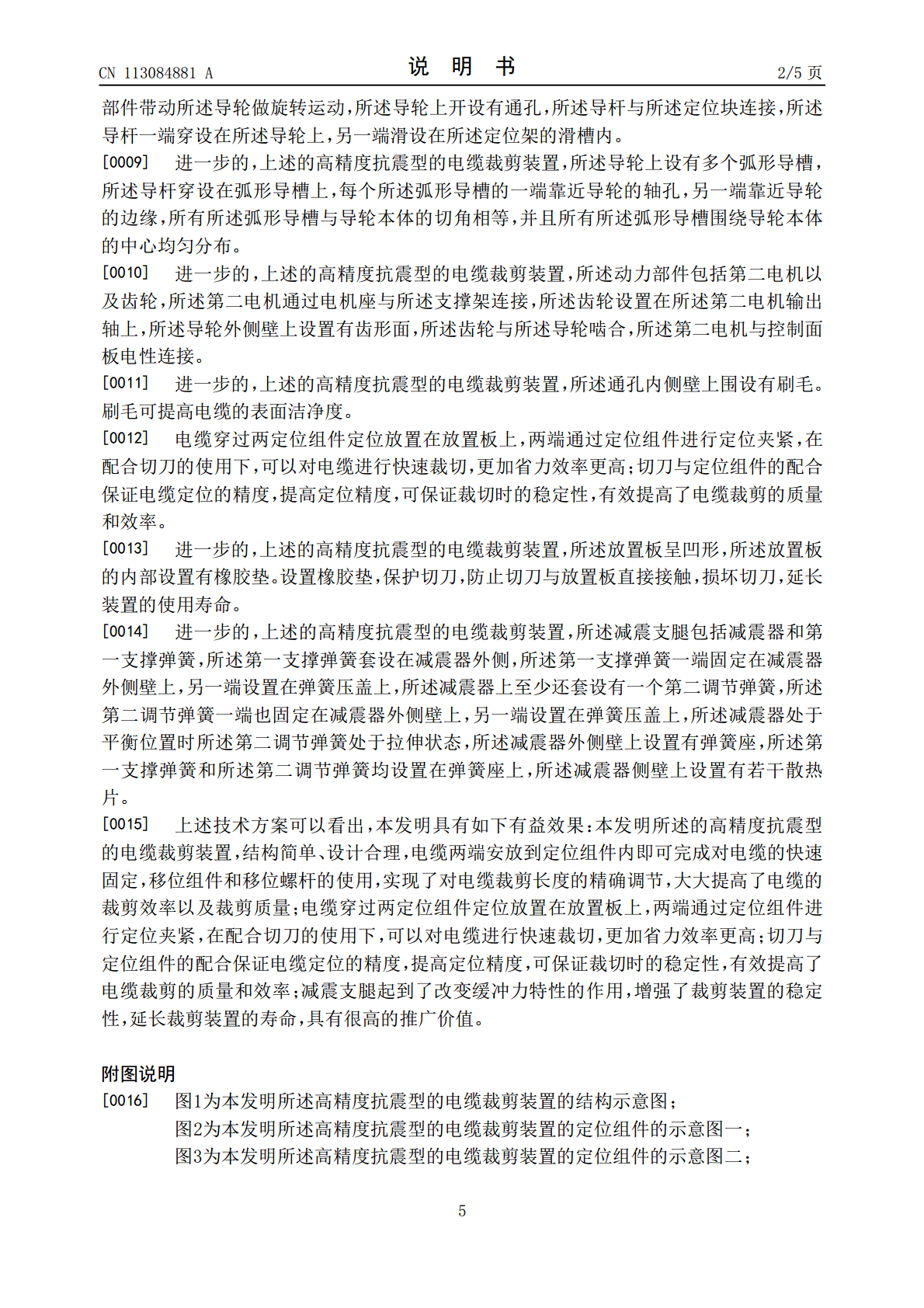

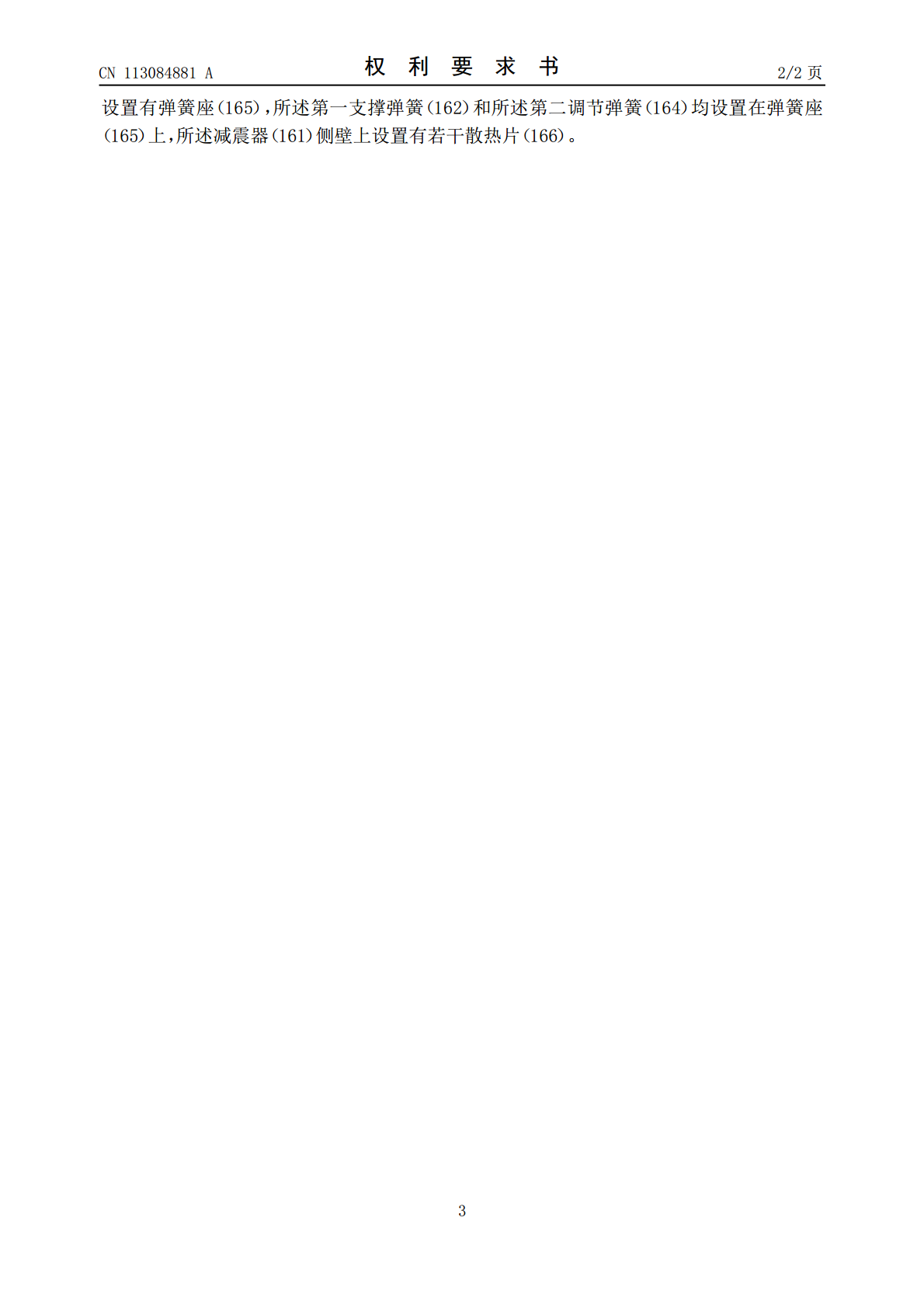

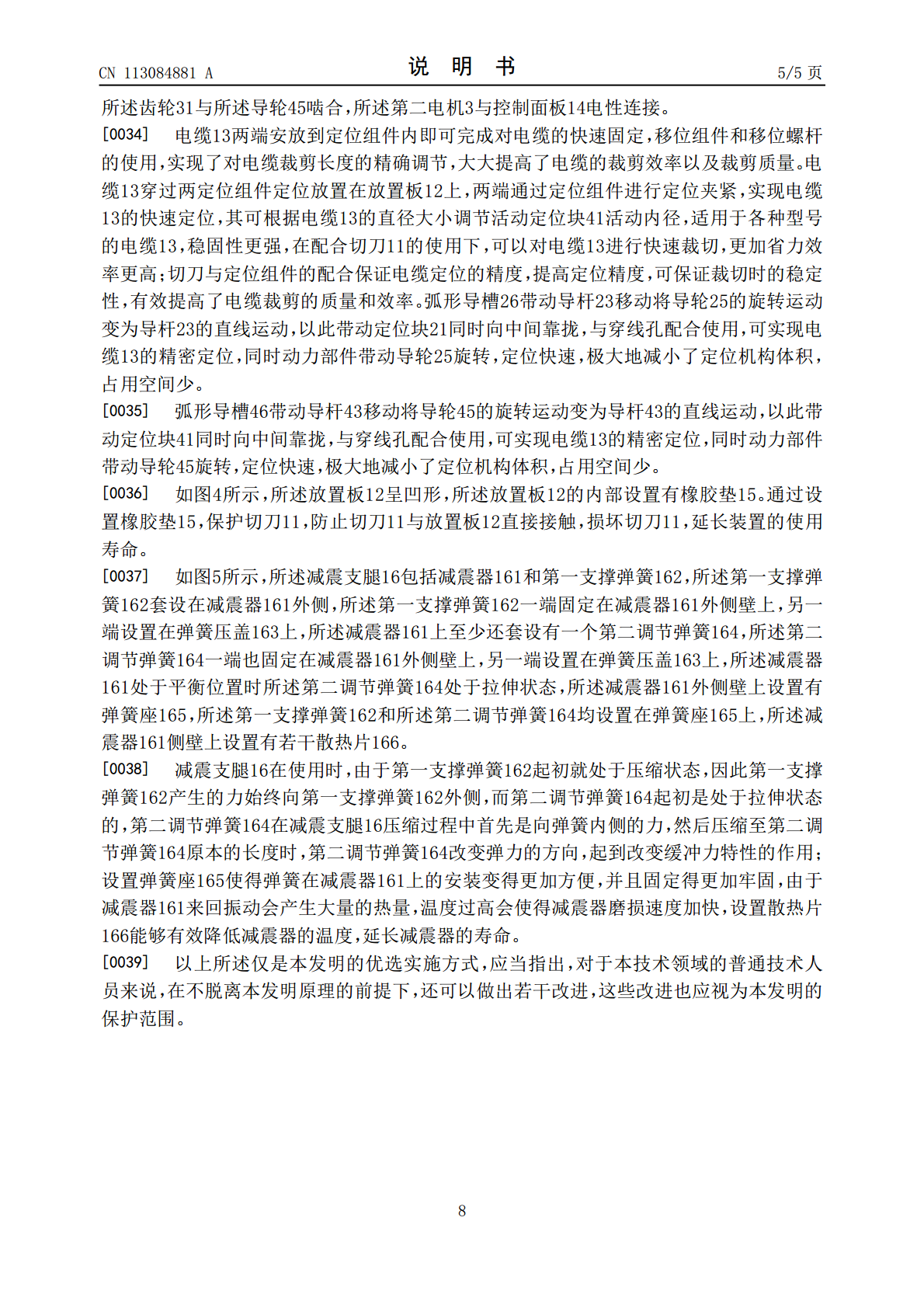

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113084881A(43)申请公布日2021.07.09(21)申请号202110299602.1(22)申请日2021.03.22(71)申请人江苏苏缆电缆有限公司地址221400江苏省徐州市新沂市锡沂高新区智能制造产业园西1号标房(72)发明人王丰收(74)专利代理机构苏州市方略专利代理事务所(普通合伙)32267代理人李瑞清(51)Int.Cl.B26D1/06(2006.01)B26D7/02(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种高精度抗震型的电缆裁剪装置(57)摘要一种高精度抗震型的电缆裁剪装置，包括底板和支撑架，支撑架设置在底板上，底板上设有放置板，放置板上放置电缆，支撑架顶端设有移位组件，移位组件包括支撑架顶端的定位滑杆和滑台，滑台套设在定位滑杆外壁滑动，滑台底端连接有安装台，安装台上螺纹安装有移位螺杆，移位螺杆上传动连接有第一电机，安装台底端连接气缸，气缸底端依次设有连接架和切刀，支撑架侧端设有两个定位组件。本发明所述的高精度抗震型的电缆裁剪装置，电缆两端安放到定位组件内即可完成对电缆的快速固定，移位组件和移位螺杆的使用，实现了对电缆裁剪长度的精确调节，提高电缆的裁剪效率及质量；减震支腿起到了改变缓冲力特性的作用，增强了裁剪装置的稳定性。CN113084881ACN113084881A权利要求书1/2页1.一种高精度抗震型的电缆裁剪装置，包括底板（1）和支撑架（2），所述支撑架（2）设置在底板（1）上，其特征在于：所述底板（1）上表面通过一组减震支腿（16）设有放置板（12），所述放置板（12）上放置电缆（13），所述支撑架（2）顶端设有移位组件，移位组件包括支撑架（2）顶端的定位滑杆和滑台（8），滑台（8）套设在定位滑杆外壁滑动，滑台（8）底端连接有安装台（7），安装台（7）上螺纹安装有移位螺杆（5），移位螺杆（5）上传动连接有第一电机（6），且第一电机（6）固定安装在支撑架（2）上，所述安装台（7）底端连接气缸（9），所述气缸（9）底端依次设有连接架（10）和切刀（11），所述支撑架（2）侧端靠近底板（1）一侧设有两个定位组件，且所述定位组件对称设置在切刀（11）两侧，所述支撑架（2）外壁设有控制面板（14），所述控制面板（14）与第一电机（6）、气缸（9）均为电性连接。2.根据权利要求1所述的高精度抗震型的电缆裁剪装置，其特征在于：所述定位组件包括驱动部件和定位架（4），所述定位架（4）上设置有用于穿设电缆（13）的穿线孔，所述穿线孔内壁上滑设有多个定位块（41），多个定位块（41）设置在同一圆周上，所述电缆（13）穿设在所述圆周的圆心上，所述定位块（41）与驱动部件连接，所述驱动部件带动所述定位块（41）沿所述圆周径向运动。3.根据权利要求2所述的高精度抗震型的电缆裁剪装置，其特征在于：所述定位块（41）上设置有卡合部，所述卡合部上设有弧形卡槽（42），所述弧形卡槽（42）上设置橡胶层。4.根据权利要求3所述的高精度抗震型的电缆裁剪装置，其特征在于：所述驱动部件包括动力部件、导轮（45）以及导杆（43），所述动力部件与所述导轮（45）驱动连接，所述导轮（45）转设在所述定位架（4）上，所述动力部件带动所述导轮（45）做旋转运动，所述导轮（45）上开设有通孔（47），所述导杆（43）与所述定位块（41）连接，所述导杆（43）一端穿设在所述导轮（45）上，另一端滑设在所述定位架（41）的滑槽（44）内。5.根据权利要求4所述的高精度抗震型的电缆裁剪装置，其特征在于：所述导轮（45）上设有多个弧形导槽（46），所述导杆（43）穿设在弧形导槽（46）上，每个所述弧形导槽（46）的一端靠近导轮（45）的轴孔，另一端靠近导轮（45）的边缘，所有所述弧形导槽（46）与导轮（45）本体的切角相等，并且所有所述弧形导槽（46）围绕导轮本体的中心均匀分布。6.根据权利要求4所述的高精度抗震型的电缆裁剪装置，其特征在于：所述动力部件包括第二电机（3）以及齿轮（31），所述第二电机（3）通过电机座与所述支撑架（2）连接，所述齿轮（31）设置在所述第二电机（3）输出轴上，所述导轮（45）外侧壁上设置有齿形面，所述齿轮（31）与所述导轮（45）啮合，所述第二电机（3）与控制面板（14）电性连接。7.根据权利要求4所述的高精度抗震型的电缆裁剪装置，其特征在于：所述通孔（47）内侧壁上围设有刷毛（48）。8.根据权利要求1所述的高精度抗震型的电缆裁剪装置，其特征在于：所述放置板（12）呈凹形，所述放置板（12）的内部设置有橡胶垫（15）。9.根据权利要求1所述的高精度抗震型的电缆裁剪装置，其特征在于：所述减震支腿（16）包括
