手持工具头组件及外壳装置.pdf

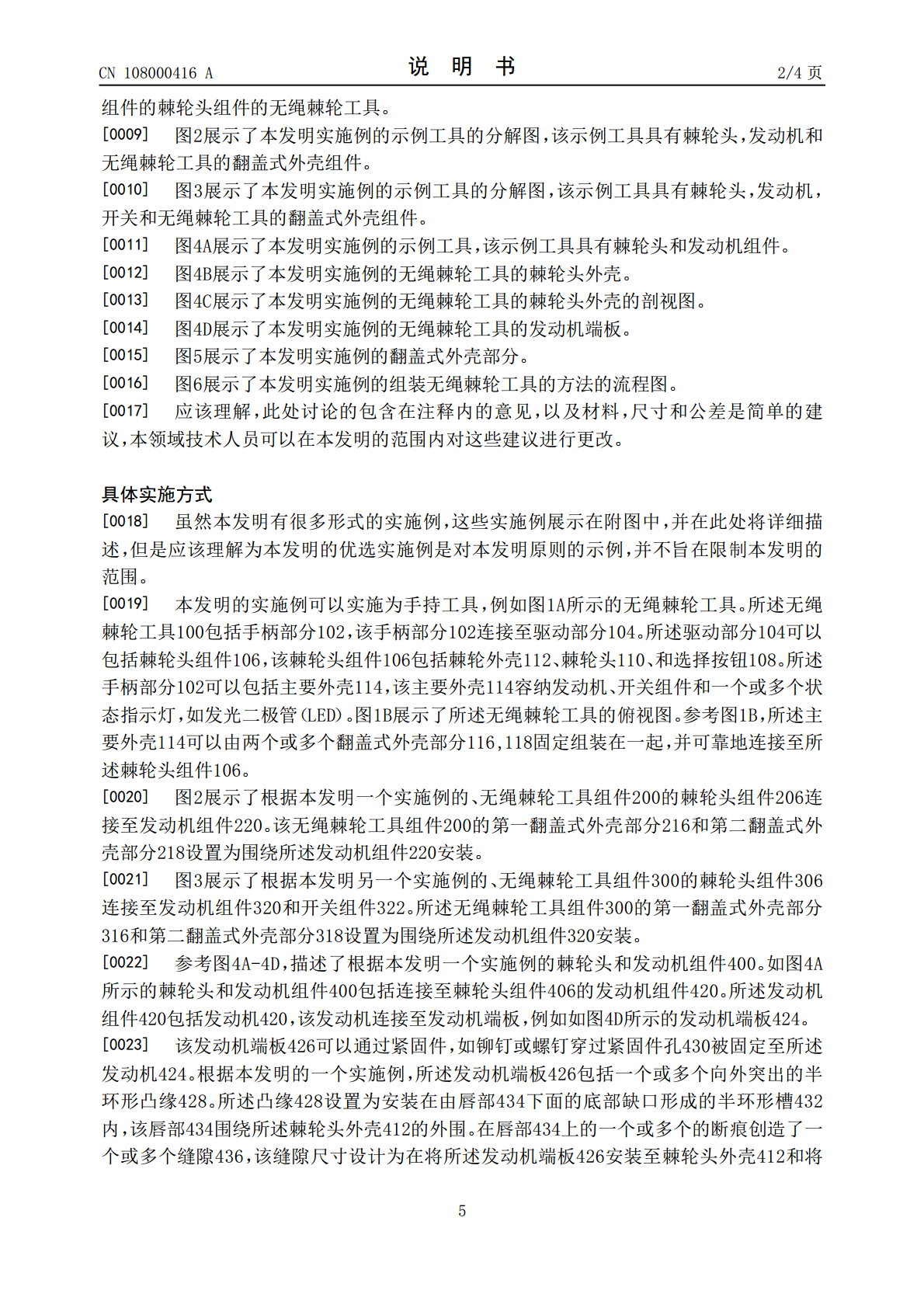

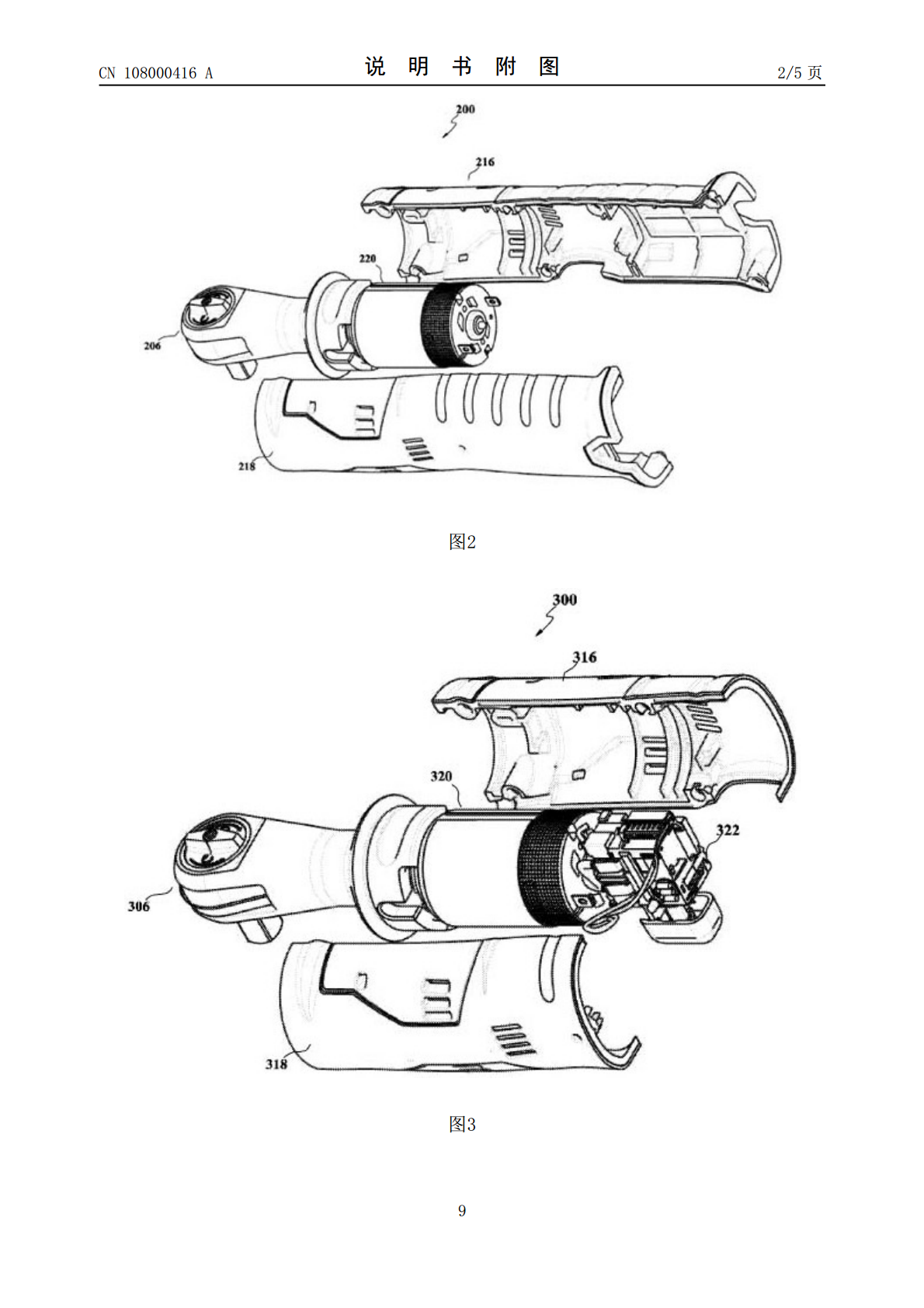

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108000416A(43)申请公布日2018.05.08(21)申请号201711252437.4B25B23/00(2006.01)(22)申请日2014.05.15B25F5/02(2006.01)(30)优先权数据13/894,8052013.05.15US(62)分案原申请数据201410205051.82014.05.15(71)申请人施耐宝公司地址美国威斯康星州(72)发明人乔舒亚·M.·比尔肯尼斯·C.·哈普(74)专利代理机构广州华进联合专利商标代理有限公司44224代理人刘培培(51)Int.Cl.B25B21/00(2006.01)权利要求书2页说明书4页附图5页(54)发明名称手持工具头组件及外壳装置(57)摘要一种手持工具，例如电动无绳棘轮扳手，设置为具有减少的部件数及减少的组装过程。该手持工具包括翻盖式外壳，该翻盖式外壳可固定至驱动件，如棘轮头组件，而不需要额外的紧固件，如大紧固螺母或额外的螺钉组。从所述翻盖式外壳向内延伸的一个或多个突出部与棘轮头组件内的形状相似的空隙配合。当所述翻盖式外壳部分固定在一起时，所述突出部紧密地与所述棘轮头外壳配合。CN108000416ACN108000416A权利要求书1/2页1.一种电动手持工具，该电动手持工具具有可操作性地连接至发动机组件的头组件，包括：头外壳，该头外壳具有塑形孔和形成于所述头外壳的外部的凹形通道；和翻盖式外壳，该翻盖式外壳界定用于容纳所述头组件的翻盖式空腔，并包括塑形突出部和向内延伸的螺钉凸台，所述塑形突出部配合地接合所述塑形孔，所述螺钉凸台配合地接合所述凹形通道，从而阻碍所述头外壳相对于所述翻盖式外壳的转动和轴向移动。2.根据权利要求1所述的电动手持工具设备，其特征在于，所述翻盖式外壳还包括径向凸缘。3.根据权利要求1所述的电动手持工具设备，其特征在于，所述塑形突出部为T形。4.根据权利要求2所述的电动手持工具设备，其特征在于，所述头外壳包括径向槽，该径向槽设置为与所述径向凸缘配合地接合。5.根据权利要求1所述的电动手持工具设备，其特征在于，所述塑形突出部和所述塑形孔分别具有配合的T形。6.根据权利要求1所述的电动手持工具设备，其特征在于，还包括容纳在所述螺钉凸台内的紧固件，以牢固地将第一翻盖式外壳部分连接至第二翻盖式外壳部分，共同界定所述翻盖式空腔。7.根据权利要求1所述的电动手持工具设备，其特征在于，所述翻盖式外壳包括连接在一起共同界定所述翻盖式空腔的第一和第二翻盖式外壳部分。8.根据权利要求1所述的电动手持工具设备，其特征在于，所述发动机组件设置在所述翻盖式空腔内，并包括连接至发动机端板的发动机。9.用于组装电动手持工具设备的方法，包括：将设置在第一翻盖式外壳部分的塑形突出部与设置在头组件内的相应的塑形孔对齐；将设置在所述第一翻盖式外壳部分上的螺钉凸台与设置在所述头组件上的凹形通道对齐；将所述塑形突出部插入相应的所述塑形孔内；将所述螺钉凸台插入所述凹形通道内；将第二翻盖式外壳部分与所述第一翻盖式外壳部分对齐；和将所述第一和第二翻盖式外壳部分连接在一起，以界定翻盖式空腔。10.根据权利要求9所述的方法，其特征在于，所述塑形突出部为T形，并从所述第一翻盖式外壳部分向内延伸。11.根据权利要求9所述的方法，其特征在于，还包括将发动机组件连接至所述头组件，并将所述发动机组件设置在所述翻盖式空腔内。12.一种电动无绳棘轮扳手，包括：发动机组件；棘轮头组件，该棘轮头组件可操作地连接至所述发动机组件，并包括至少部分延伸穿过棘轮头外壳的塑形孔，和至少部分延伸至所述棘轮头外壳内的凹形通道；钢波形垫圈，该钢波形垫圈设置在所述发动机组件和棘轮头组件之间；和界定空腔的翻盖式外壳，该空腔容纳所述发动机组件和所述棘轮头组件，所述翻盖式外壳包括向内延伸的T形突出部，和向内延伸的螺钉凸台，所述塑形突出部配合地接合所述2CN108000416A权利要求书2/2页塑形孔，所述螺钉凸台配合地接合所述凹形通道，从而阻碍所述棘轮头外壳相对于所述翻盖式外壳的转动和轴向移动。3CN108000416A说明书1/4页手持工具头组件及外壳装置技术领域[0001]本发明涉及用于在工件上施加扭矩的电动手持工具。更具体地，本发明涉及连接至电动手持工具的头组件的翻盖式外壳。背景技术[0002]电动手持工具，例如电动棘轮扳手及起子，通常用于汽车、工业和家庭应用，来安装和移除螺纹紧固件，并在工件，如螺纹紧固件上施加扭矩和/或角位移。电动手持工具，如无绳电动棘轮和起子通常包括发动机，该发动机与其他元件，如开关、发光二极管（LED）、电池一起容纳在翻盖式外壳内。所述翻盖式外壳通常包括两个或多个外壳部分，该外壳部分通过紧固件，
