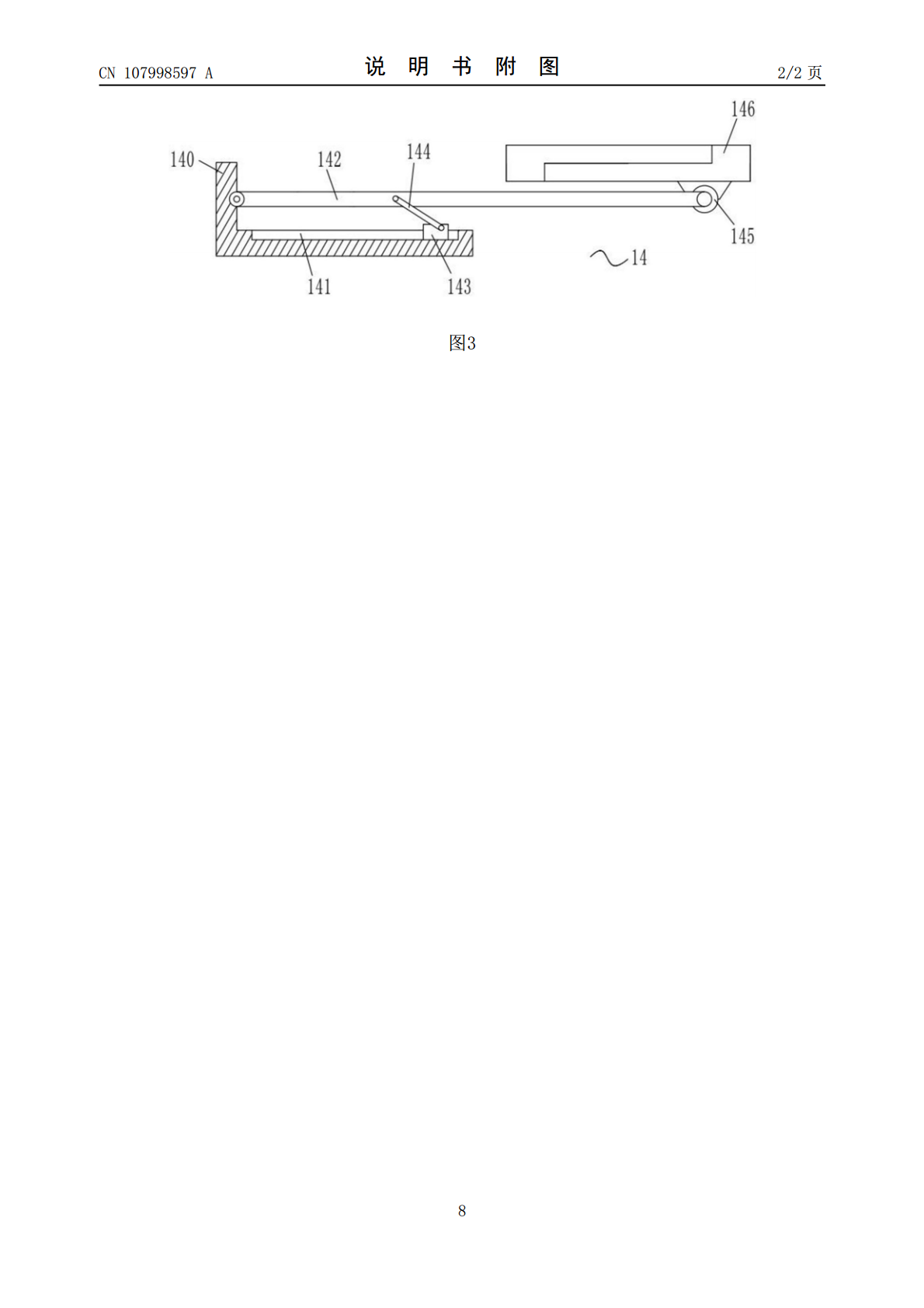

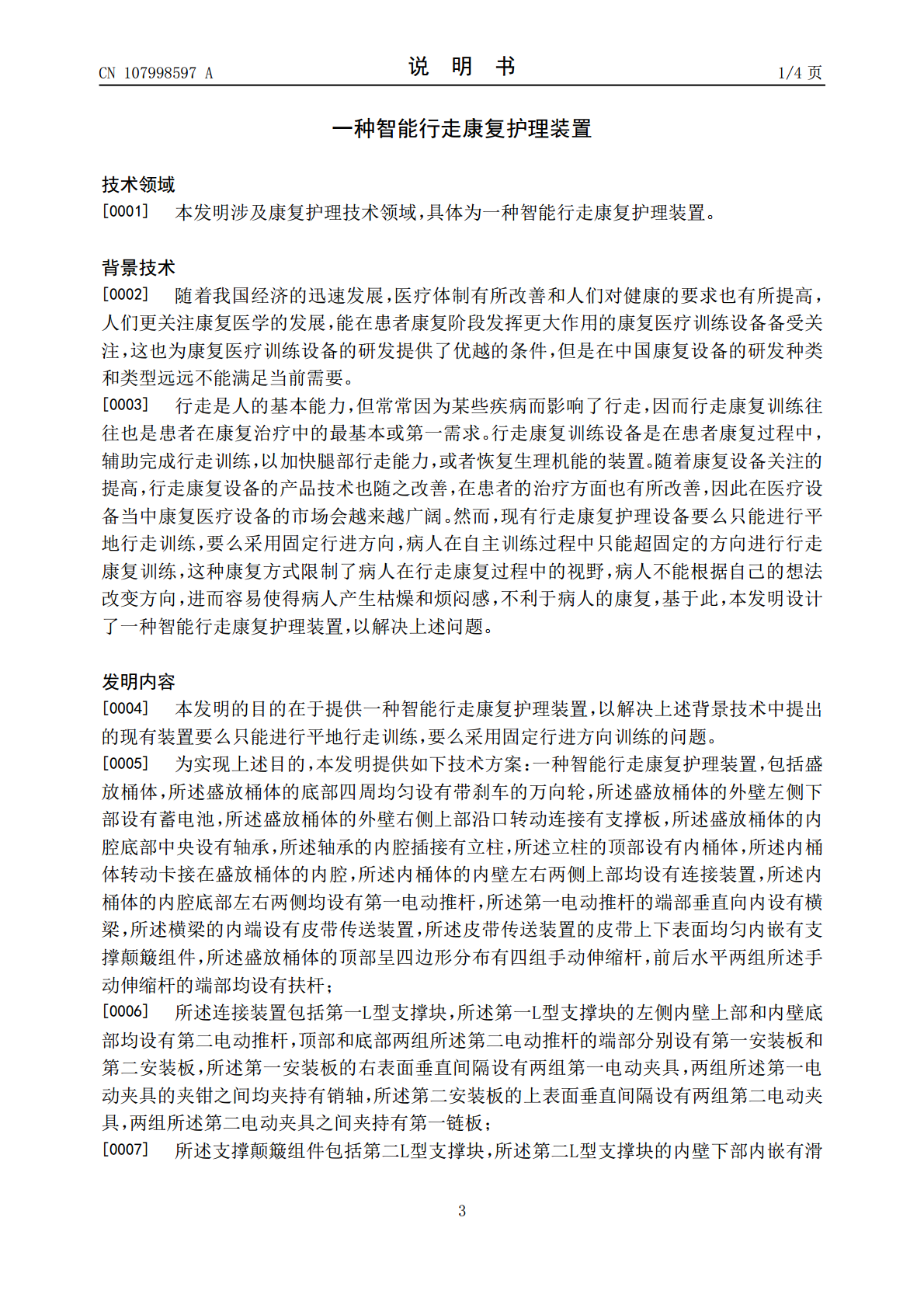

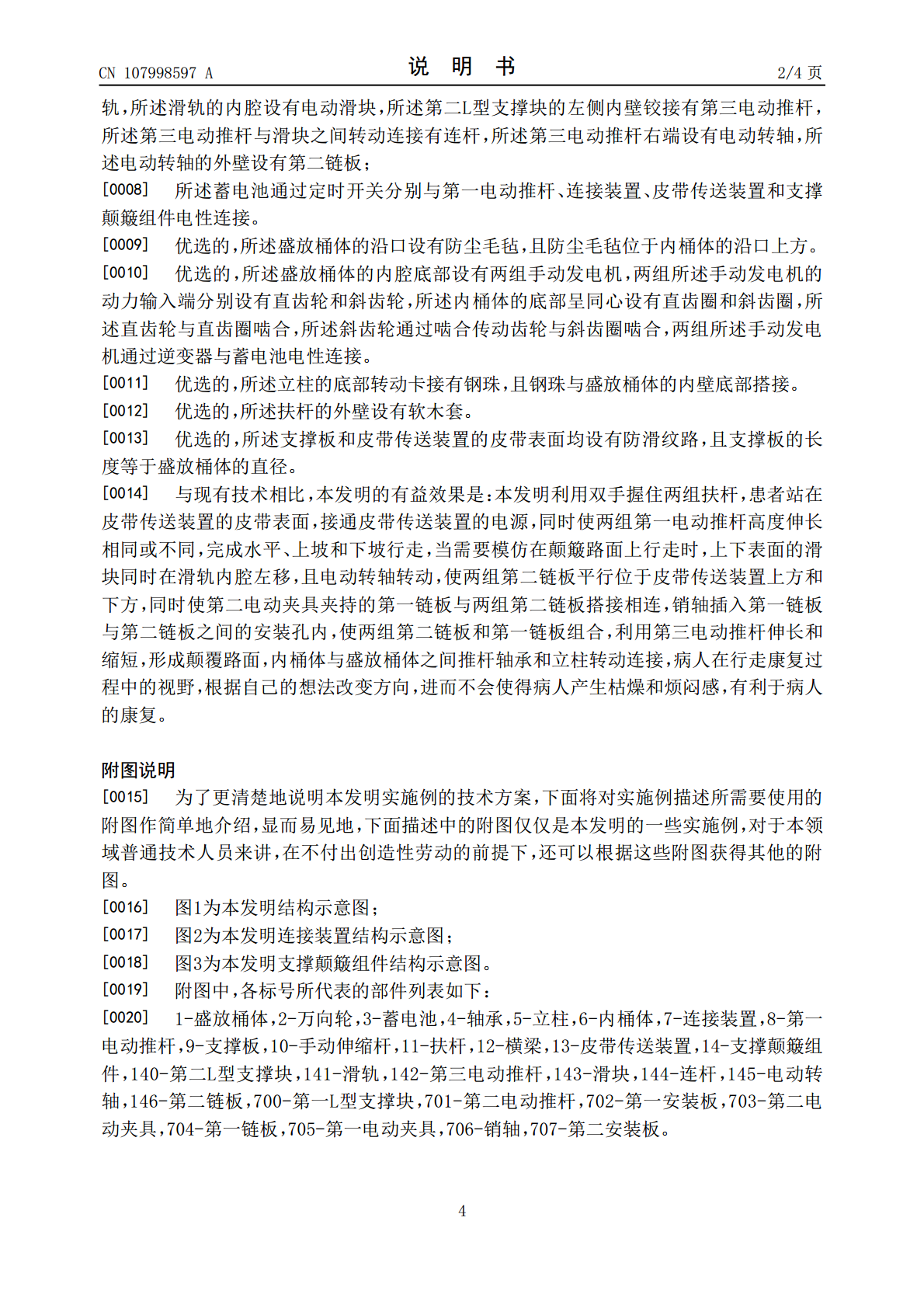

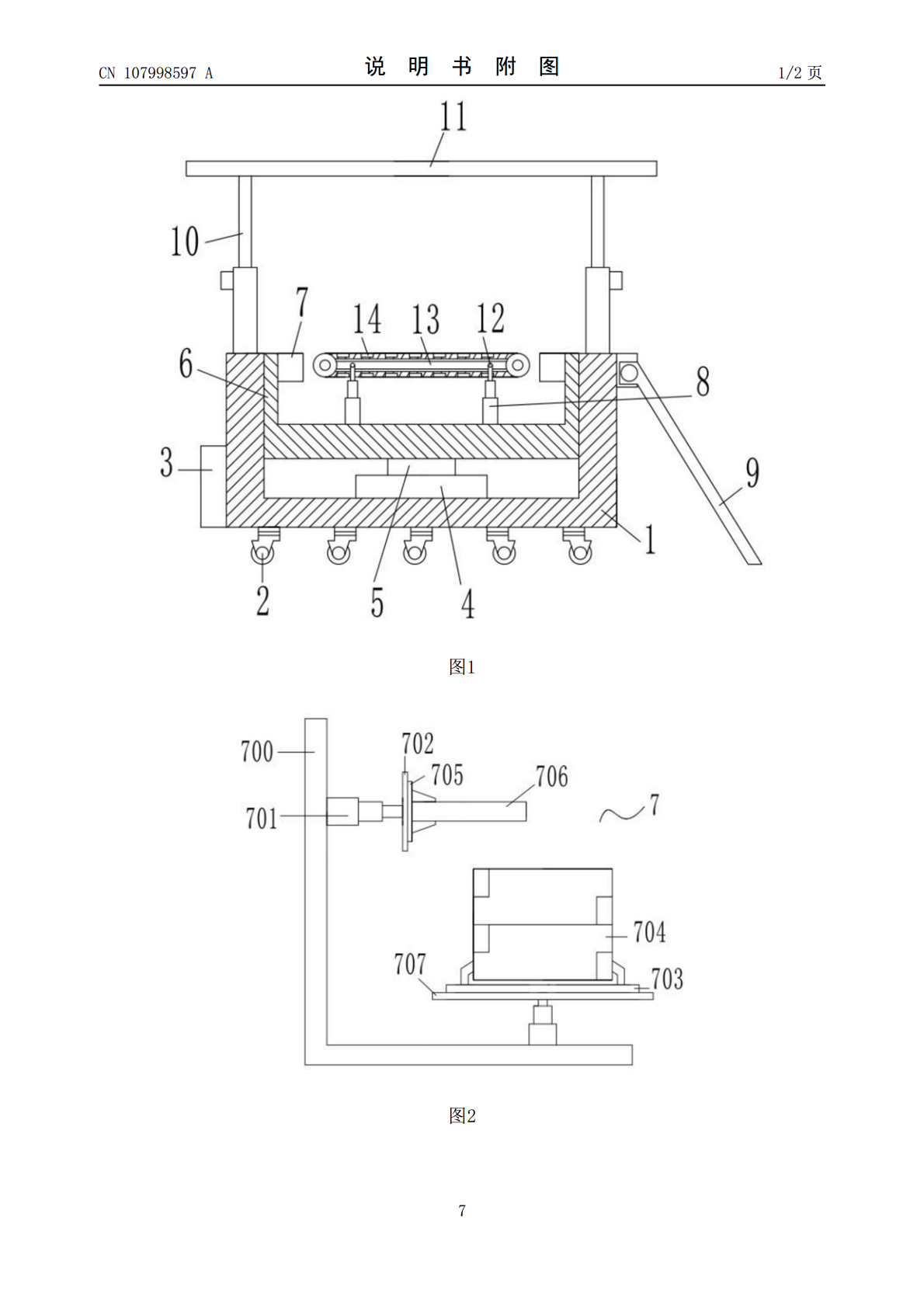

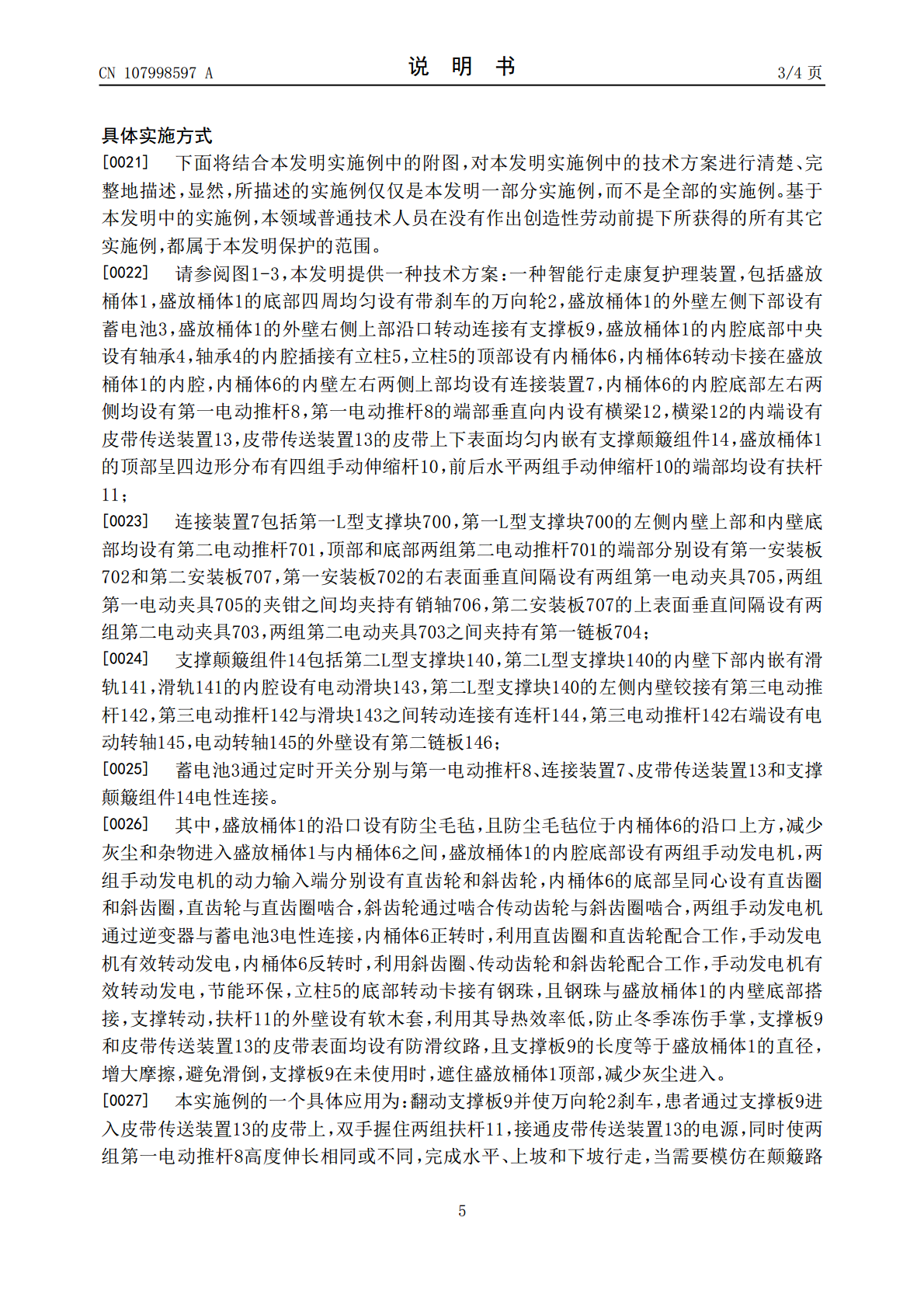

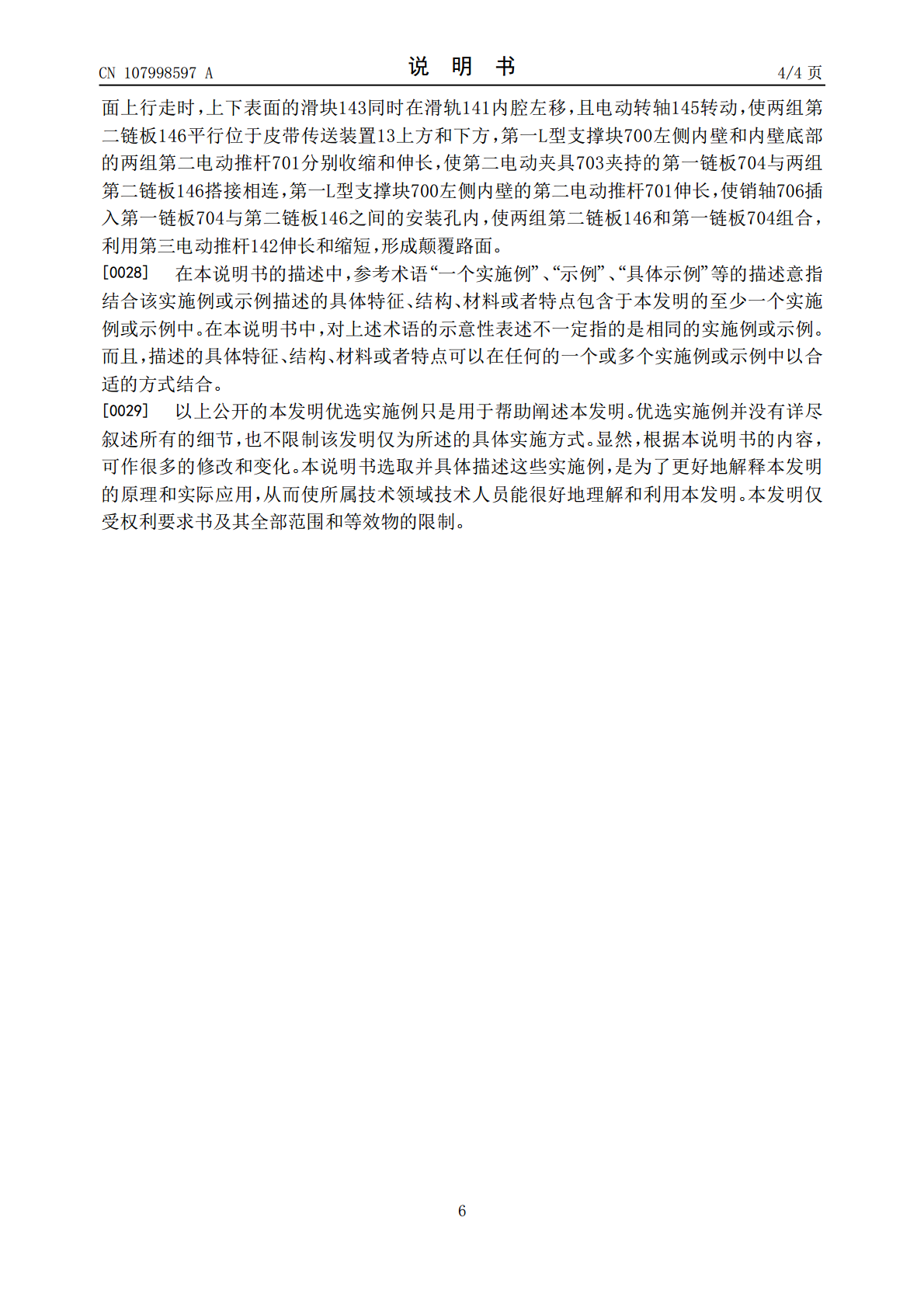

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107998597A(43)申请公布日2018.05.08(21)申请号201810023566.4(22)申请日2018.01.10(71)申请人侯仕彩地址276800山东省日照市东港区淄博路123号18号楼2单元402室(72)发明人侯仕彩(74)专利代理机构北京快易权知识产权代理有限公司11660代理人赵秀英(51)Int.Cl.A63B22/02(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种智能行走康复护理装置(57)摘要本发明公开了康复护理技术领域的一种智能行走康复护理装置，包括盛放桶体，所述盛放桶体的底部四周均匀设有带刹车的万向轮，所述盛放桶体的外壁左侧下部设有蓄电池，所述盛放桶体的外壁右侧上部沿口转动连接有支撑板，所述盛放桶体的内腔底部中央设有轴承，所述轴承的内腔插接有立柱，销轴插入第一链板与第二链板之间的安装孔内，使两组第二链板和第一链板组合，利用第三电动推杆伸长和缩短，形成颠覆路面，内桶体与盛放桶体之间推杆轴承和立柱转动连接，病人在行走康复过程中的视野，根据自己的想法改变方向，进而不会使得病人产生枯燥和烦闷感，有利于病人的康复。CN107998597ACN107998597A权利要求书1/1页1.一种智能行走康复护理装置，包括盛放桶体(1)，其特征在于：所述盛放桶体(1)的底部四周均匀设有带刹车的万向轮(2)，所述盛放桶体(1)的外壁左侧下部设有蓄电池(3)，所述盛放桶体(1)的外壁右侧上部沿口转动连接有支撑板(9)，所述盛放桶体(1)的内腔底部中央设有轴承(4)，所述轴承(4)的内腔插接有立柱(5)，所述立柱(5)的顶部设有内桶体(6)，所述内桶体(6)转动卡接在盛放桶体(1)的内腔，所述内桶体(6)的内壁左右两侧上部均设有连接装置(7)，所述内桶体(6)的内腔底部左右两侧均设有第一电动推杆(8)，所述第一电动推杆(8)的端部垂直向内设有横梁(12)，所述横梁(12)的内端设有皮带传送装置(13)，所述皮带传送装置(13)的皮带上下表面均匀内嵌有支撑颠簸组件(14)，所述盛放桶体(1)的顶部呈四边形分布有四组手动伸缩杆(10)，前后水平两组所述手动伸缩杆(10)的端部均设有扶杆(11)；所述连接装置(7)包括第一L型支撑块(700)，所述第一L型支撑块(700)的左侧内壁上部和内壁底部均设有第二电动推杆(701)，顶部和底部两组所述第二电动推杆(701)的端部分别设有第一安装板(702)和第二安装板(707)，所述第一安装板(702)的右表面垂直间隔设有两组第一电动夹具(705)，两组所述第一电动夹具(705)的夹钳之间均夹持有销轴(706)，所述第二安装板(707)的上表面垂直间隔设有两组第二电动夹具(703)，两组所述第二电动夹具(703)之间夹持有第一链板(704)；所述支撑颠簸组件(14)包括第二L型支撑块(140)，所述第二L型支撑块(140)的内壁下部内嵌有滑轨(141)，所述滑轨(141)的内腔设有电动滑块(143)，所述第二L型支撑块(140)的左侧内壁铰接有第三电动推杆(142)，所述第三电动推杆(142)与滑块(143)之间转动连接有连杆(144)，所述第三电动推杆(142)右端设有电动转轴(145)，所述电动转轴(145)的外壁设有第二链板(146)；所述蓄电池(3)通过定时开关分别与第一电动推杆(8)、连接装置(7)、皮带传送装置(13)和支撑颠簸组件(14)电性连接。2.根据权利要求1所述的一种智能行走康复护理装置，其特征在于：所述盛放桶体(1)的沿口设有防尘毛毡，且防尘毛毡位于内桶体(6)的沿口上方。3.根据权利要求1所述的一种智能行走康复护理装置，其特征在于：所述盛放桶体(1)的内腔底部设有两组手动发电机，两组所述手动发电机的动力输入端分别设有直齿轮和斜齿轮，所述内桶体(6)的底部呈同心设有直齿圈和斜齿圈，所述直齿轮与直齿圈啮合，所述斜齿轮通过啮合传动齿轮与斜齿圈啮合，两组所述手动发电机通过逆变器与蓄电池(3)电性连接。4.根据权利要求1所述的一种智能行走康复护理装置，其特征在于：所述立柱(5)的底部转动卡接有钢珠，且钢珠与盛放桶体(1)的内壁底部搭接。5.根据权利要求1所述的一种智能行走康复护理装置，其特征在于：所述扶杆(11)的外壁设有软木套。6.根据权利要求1所述的一种智能行走康复护理装置，其特征在于：所述支撑板(9)和皮带传送装置(13)的皮带表面均设有防滑纹路，且支撑板(9)的长度等于盛放桶体(1)的直径。2CN107998597A说明书1/4页一种智能行走康复护理装置技术领域[0001]本发明涉及康复护理技术领域，具体为一种智能行走康复护理装置。背景技术[0002]
