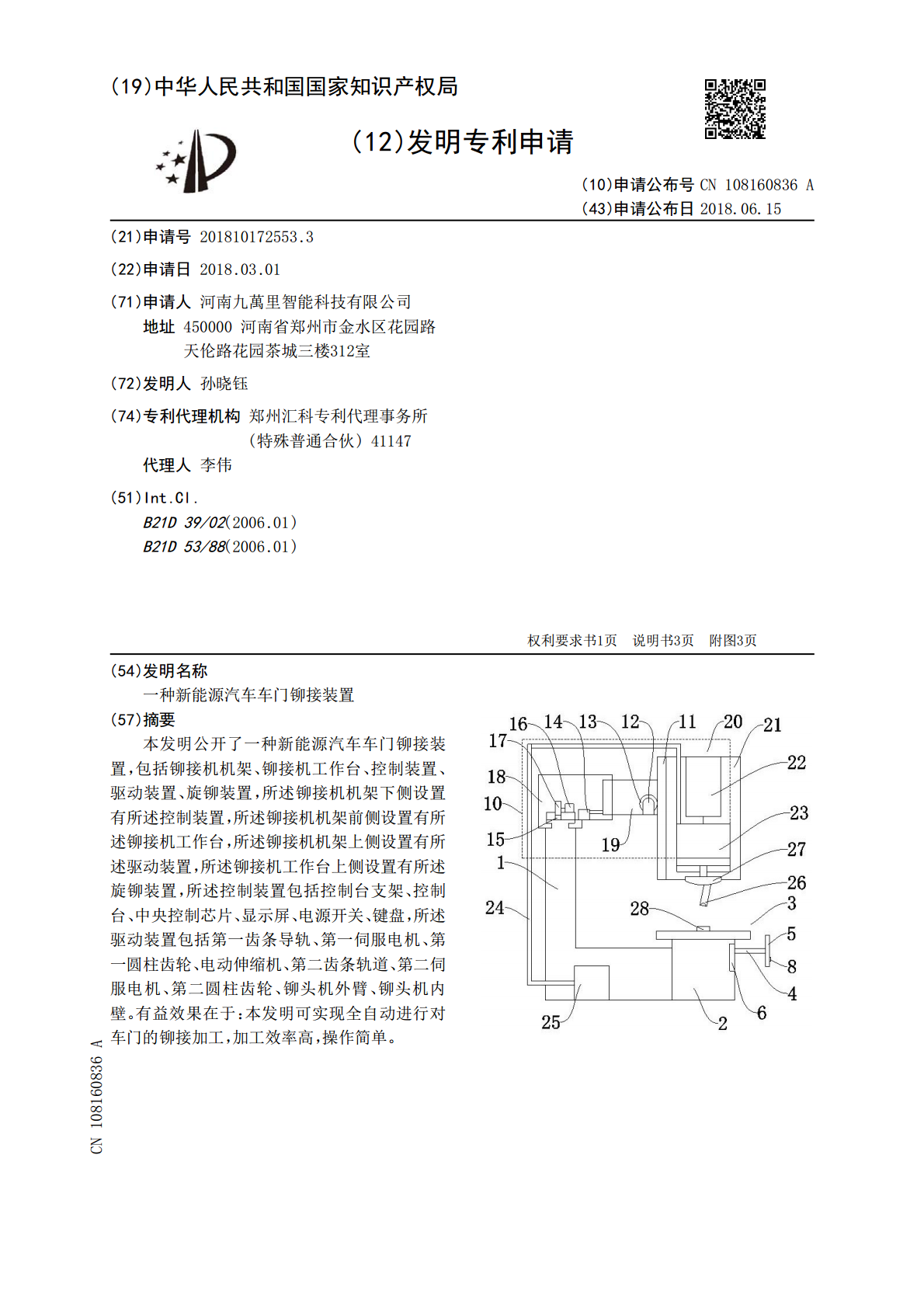

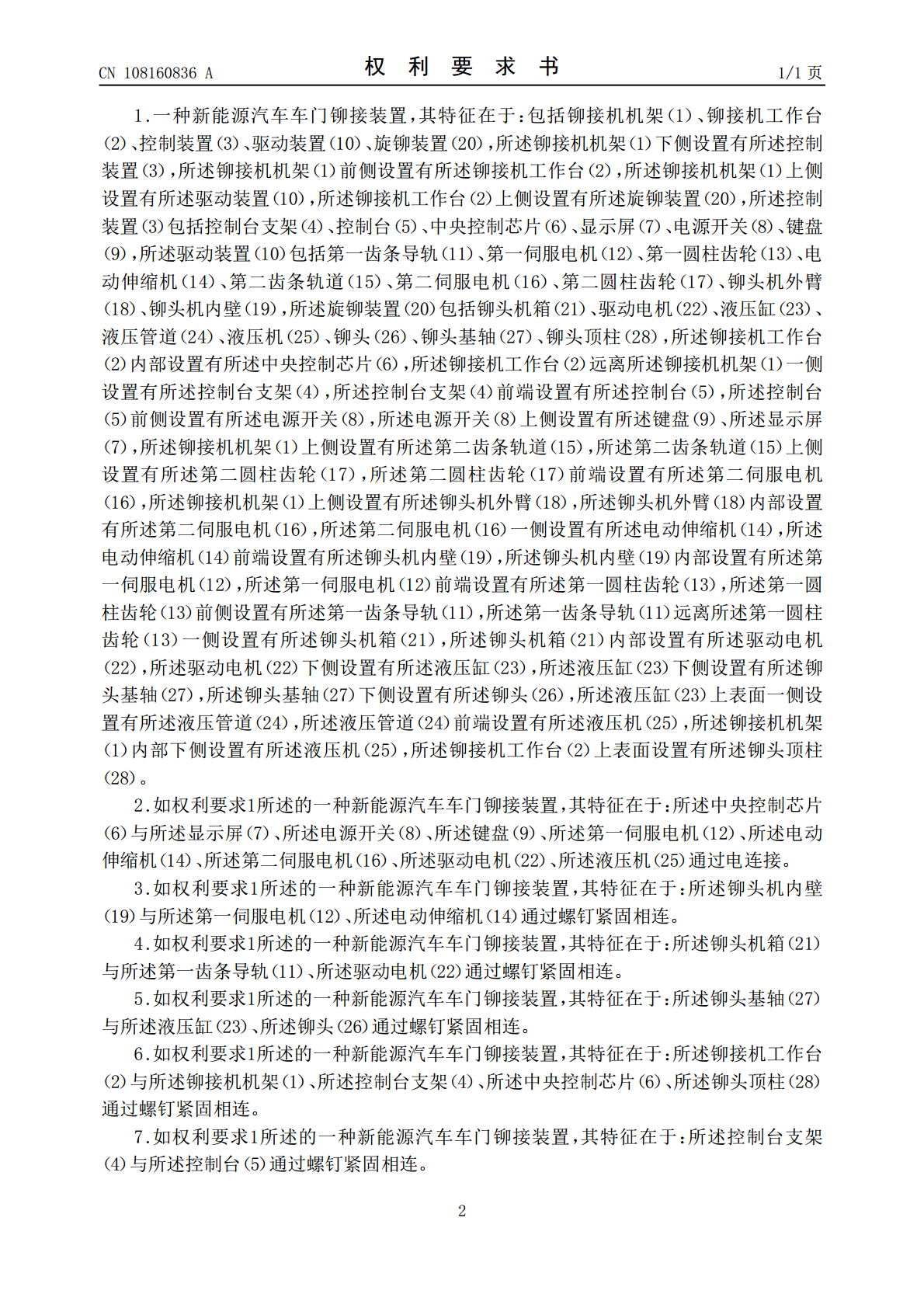

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108160836A(43)申请公布日2018.06.15(21)申请号201810172553.3(22)申请日2018.03.01(71)申请人河南九萬里智能科技有限公司地址450000河南省郑州市金水区花园路天伦路花园茶城三楼312室(72)发明人孙晓钰(74)专利代理机构郑州汇科专利代理事务所(特殊普通合伙)41147代理人李伟(51)Int.Cl.B21D39/02(2006.01)B21D53/88(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种新能源汽车车门铆接装置(57)摘要本发明公开了一种新能源汽车车门铆接装置，包括铆接机机架、铆接机工作台、控制装置、驱动装置、旋铆装置，所述铆接机机架下侧设置有所述控制装置，所述铆接机机架前侧设置有所述铆接机工作台，所述铆接机机架上侧设置有所述驱动装置，所述铆接机工作台上侧设置有所述旋铆装置，所述控制装置包括控制台支架、控制台、中央控制芯片、显示屏、电源开关、键盘，所述驱动装置包括第一齿条导轨、第一伺服电机、第一圆柱齿轮、电动伸缩机、第二齿条轨道、第二伺服电机、第二圆柱齿轮、铆头机外臂、铆头机内壁。有益效果在于：本发明可实现全自动进行对车门的铆接加工，加工效率高，操作简单。CN108160836ACN108160836A权利要求书1/1页1.一种新能源汽车车门铆接装置，其特征在于：包括铆接机机架（1）、铆接机工作台（2）、控制装置（3）、驱动装置（10）、旋铆装置（20），所述铆接机机架（1）下侧设置有所述控制装置（3），所述铆接机机架（1）前侧设置有所述铆接机工作台（2），所述铆接机机架（1）上侧设置有所述驱动装置（10），所述铆接机工作台（2）上侧设置有所述旋铆装置（20），所述控制装置（3）包括控制台支架（4）、控制台（5）、中央控制芯片（6）、显示屏（7）、电源开关（8）、键盘（9），所述驱动装置（10）包括第一齿条导轨（11）、第一伺服电机（12）、第一圆柱齿轮（13）、电动伸缩机（14）、第二齿条轨道（15）、第二伺服电机（16）、第二圆柱齿轮（17）、铆头机外臂（18）、铆头机内壁（19），所述旋铆装置（20）包括铆头机箱（21）、驱动电机（22）、液压缸（23）、液压管道（24）、液压机（25）、铆头（26）、铆头基轴（27）、铆头顶柱（28），所述铆接机工作台（2）内部设置有所述中央控制芯片（6），所述铆接机工作台（2）远离所述铆接机机架（1）一侧设置有所述控制台支架（4），所述控制台支架（4）前端设置有所述控制台（5），所述控制台（5）前侧设置有所述电源开关（8），所述电源开关（8）上侧设置有所述键盘（9）、所述显示屏（7），所述铆接机机架（1）上侧设置有所述第二齿条轨道（15），所述第二齿条轨道（15）上侧设置有所述第二圆柱齿轮（17），所述第二圆柱齿轮（17）前端设置有所述第二伺服电机（16），所述铆接机机架（1）上侧设置有所述铆头机外臂（18），所述铆头机外臂（18）内部设置有所述第二伺服电机（16），所述第二伺服电机（16）一侧设置有所述电动伸缩机（14），所述电动伸缩机（14）前端设置有所述铆头机内壁（19），所述铆头机内壁（19）内部设置有所述第一伺服电机（12），所述第一伺服电机（12）前端设置有所述第一圆柱齿轮（13），所述第一圆柱齿轮（13）前侧设置有所述第一齿条导轨（11），所述第一齿条导轨（11）远离所述第一圆柱齿轮（13）一侧设置有所述铆头机箱（21），所述铆头机箱（21）内部设置有所述驱动电机（22），所述驱动电机（22）下侧设置有所述液压缸（23），所述液压缸（23）下侧设置有所述铆头基轴（27），所述铆头基轴（27）下侧设置有所述铆头（26），所述液压缸（23）上表面一侧设置有所述液压管道（24），所述液压管道（24）前端设置有所述液压机（25），所述铆接机机架（1）内部下侧设置有所述液压机（25），所述铆接机工作台（2）上表面设置有所述铆头顶柱（28）。2.如权利要求1所述的一种新能源汽车车门铆接装置，其特征在于：所述中央控制芯片（6）与所述显示屏（7）、所述电源开关（8）、所述键盘（9）、所述第一伺服电机（12）、所述电动伸缩机（14）、所述第二伺服电机（16）、所述驱动电机（22）、所述液压机（25）通过电连接。3.如权利要求1所述的一种新能源汽车车门铆接装置，其特征在于：所述铆头机内壁（19）与所述第一伺服电机（12）、所述电动伸缩机（14）通过螺钉紧固相连。4.如权利要求1所述的一种新能源汽车车门铆接装置，其特征在于：所述铆头机箱（21）与所述第一齿条导轨（11）、所述驱动电机（22）通过螺钉紧固相连。5.如权利要求1
