一种齿轮的涨套夹具.pdf

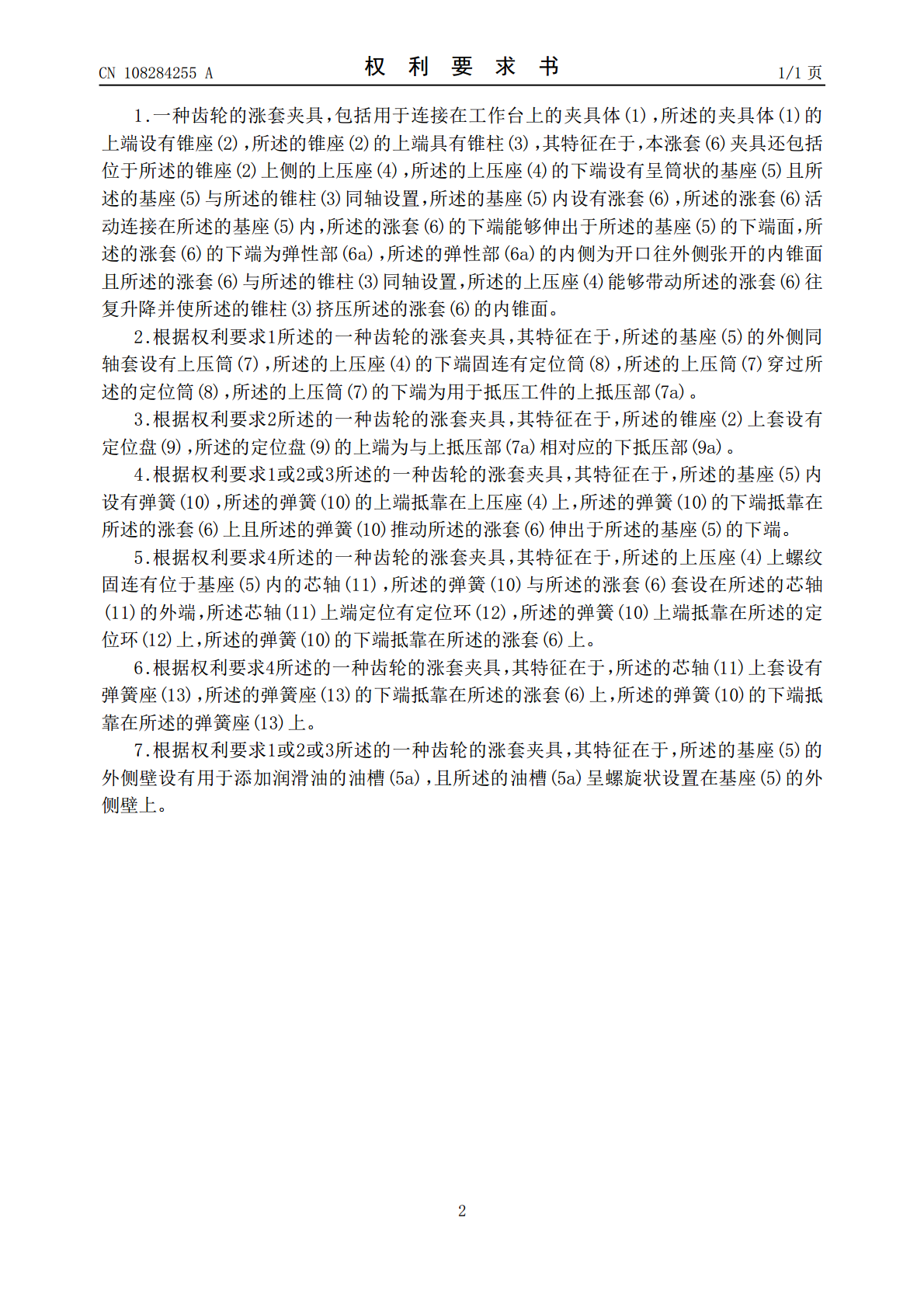

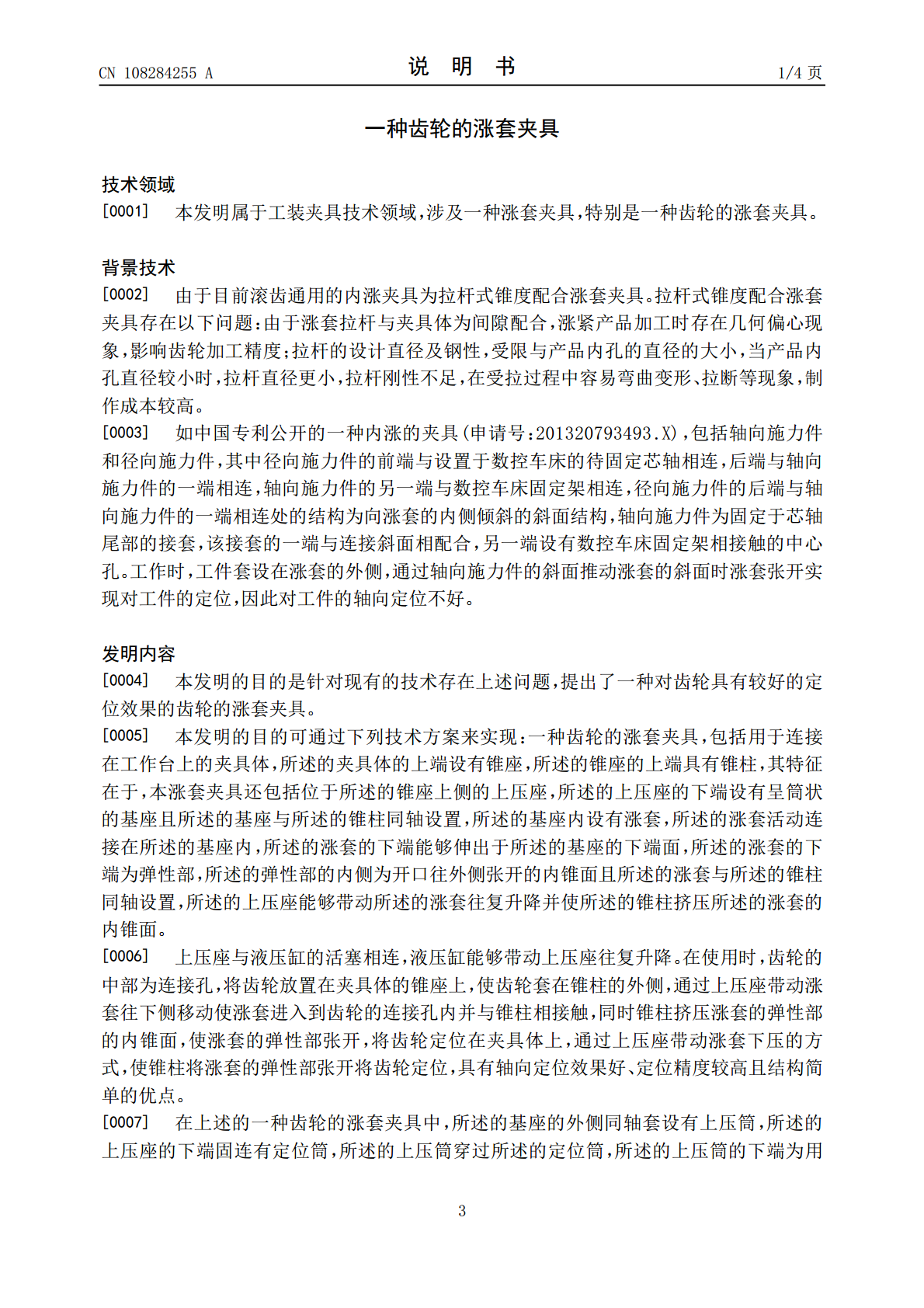

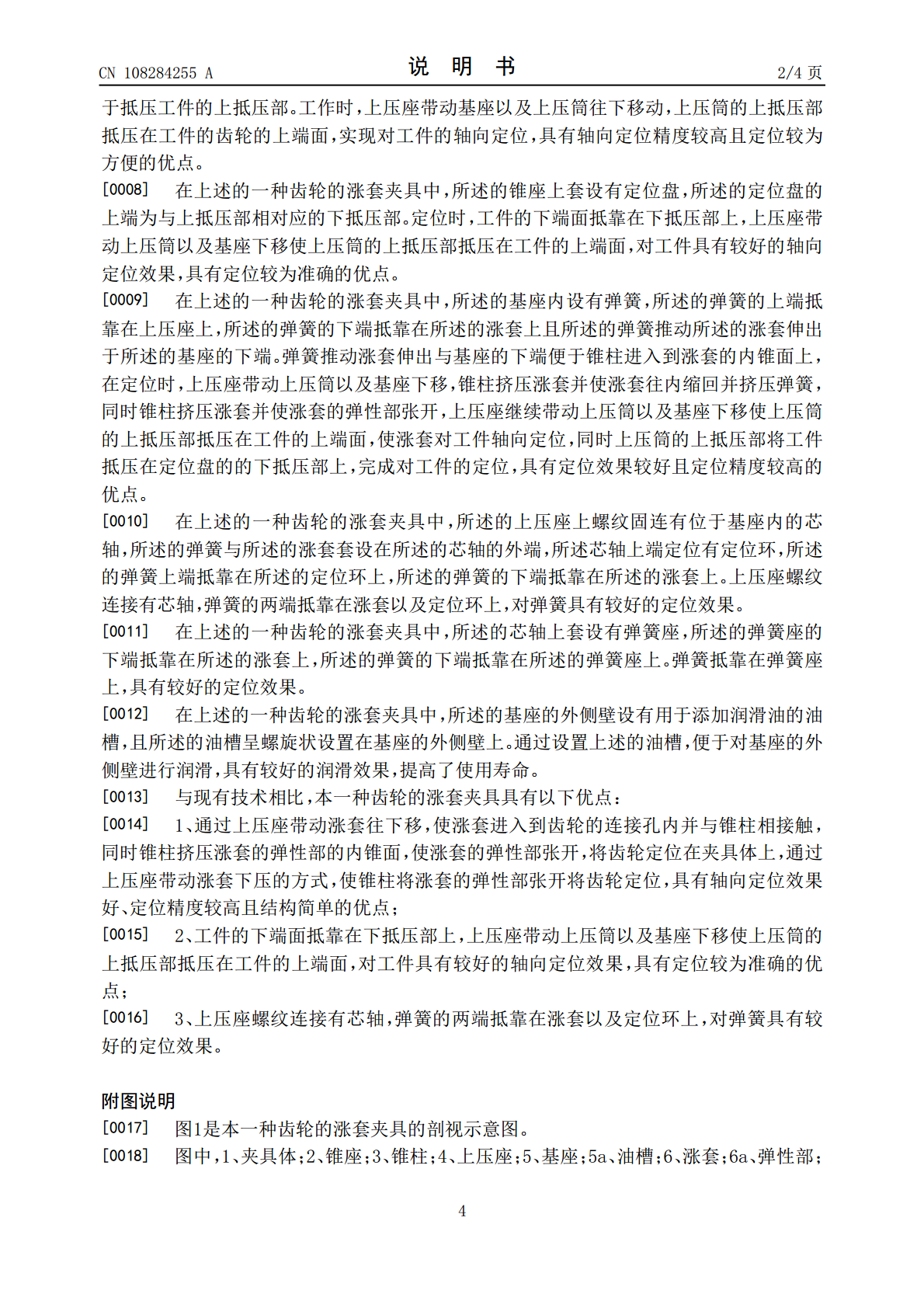

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108284255A(43)申请公布日2018.07.17(21)申请号201810280346.X(22)申请日2018.03.30(71)申请人浙江中马传动股份有限公司地址317500浙江省台州市温岭市石塘镇上马工业区经一路1号(72)发明人刘强黄军辉李丽平杜中琴梁灵勇(74)专利代理机构北京科亿知识产权代理事务所(普通合伙)11350代理人汤东凤(51)Int.Cl.B23F23/06(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种齿轮的涨套夹具(57)摘要本发明提供了一种齿轮的涨套夹具，属于机械技术领域。它解决了现有的齿轮的涨套夹具对齿轮的定位效果不好的问题。本一种齿轮的涨套夹具，包括用于连接在工作台上的夹具体，夹具体的上端设有锥座，锥座的上端具有锥柱，本涨套夹具还包括位于锥座上侧的上压座，上压座的下端设有呈筒状的基座，基座与锥柱同轴设置，基座内设有涨套，涨套活动连接在基座内，涨套的下端能够伸出于基座的下端面，涨套的下端为弹性部，弹性部的内侧为开口往外侧张开的内锥面，涨套与锥柱同轴设置，上压座能够带动涨套往复升降并使锥柱挤压涨套的内锥面。本一种齿轮的涨套夹具对齿轮具有较好的定位效果的优点。CN108284255ACN108284255A权利要求书1/1页1.一种齿轮的涨套夹具，包括用于连接在工作台上的夹具体(1)，所述的夹具体(1)的上端设有锥座(2)，所述的锥座(2)的上端具有锥柱(3)，其特征在于，本涨套(6)夹具还包括位于所述的锥座(2)上侧的上压座(4)，所述的上压座(4)的下端设有呈筒状的基座(5)且所述的基座(5)与所述的锥柱(3)同轴设置，所述的基座(5)内设有涨套(6)，所述的涨套(6)活动连接在所述的基座(5)内，所述的涨套(6)的下端能够伸出于所述的基座(5)的下端面，所述的涨套(6)的下端为弹性部(6a)，所述的弹性部(6a)的内侧为开口往外侧张开的内锥面且所述的涨套(6)与所述的锥柱(3)同轴设置，所述的上压座(4)能够带动所述的涨套(6)往复升降并使所述的锥柱(3)挤压所述的涨套(6)的内锥面。2.根据权利要求1所述的一种齿轮的涨套夹具，其特征在于，所述的基座(5)的外侧同轴套设有上压筒(7)，所述的上压座(4)的下端固连有定位筒(8)，所述的上压筒(7)穿过所述的定位筒(8)，所述的上压筒(7)的下端为用于抵压工件的上抵压部(7a)。3.根据权利要求2所述的一种齿轮的涨套夹具，其特征在于，所述的锥座(2)上套设有定位盘(9)，所述的定位盘(9)的上端为与上抵压部(7a)相对应的下抵压部(9a)。4.根据权利要求1或2或3所述的一种齿轮的涨套夹具，其特征在于，所述的基座(5)内设有弹簧(10)，所述的弹簧(10)的上端抵靠在上压座(4)上，所述的弹簧(10)的下端抵靠在所述的涨套(6)上且所述的弹簧(10)推动所述的涨套(6)伸出于所述的基座(5)的下端。5.根据权利要求4所述的一种齿轮的涨套夹具，其特征在于，所述的上压座(4)上螺纹固连有位于基座(5)内的芯轴(11)，所述的弹簧(10)与所述的涨套(6)套设在所述的芯轴(11)的外端，所述芯轴(11)上端定位有定位环(12)，所述的弹簧(10)上端抵靠在所述的定位环(12)上，所述的弹簧(10)的下端抵靠在所述的涨套(6)上。6.根据权利要求4所述的一种齿轮的涨套夹具，其特征在于，所述的芯轴(11)上套设有弹簧座(13)，所述的弹簧座(13)的下端抵靠在所述的涨套(6)上，所述的弹簧(10)的下端抵靠在所述的弹簧座(13)上。7.根据权利要求1或2或3所述的一种齿轮的涨套夹具，其特征在于，所述的基座(5)的外侧壁设有用于添加润滑油的油槽(5a)，且所述的油槽(5a)呈螺旋状设置在基座(5)的外侧壁上。2CN108284255A说明书1/4页一种齿轮的涨套夹具技术领域[0001]本发明属于工装夹具技术领域，涉及一种涨套夹具，特别是一种齿轮的涨套夹具。背景技术[0002]由于目前滚齿通用的内涨夹具为拉杆式锥度配合涨套夹具。拉杆式锥度配合涨套夹具存在以下问题：由于涨套拉杆与夹具体为间隙配合，涨紧产品加工时存在几何偏心现象，影响齿轮加工精度；拉杆的设计直径及钢性，受限与产品内孔的直径的大小，当产品内孔直径较小时，拉杆直径更小，拉杆刚性不足，在受拉过程中容易弯曲变形、拉断等现象，制作成本较高。[0003]如中国专利公开的一种内涨的夹具(申请号：201320793493.X)，包括轴向施力件和径向施力件，其中径向施力件的前端与设置于数控车床的待固定芯轴相连，后端与轴向施力件的一端相连，轴向施力件的另一端与数控车床固定架相连，径向施力件的后端与轴向施力件的
