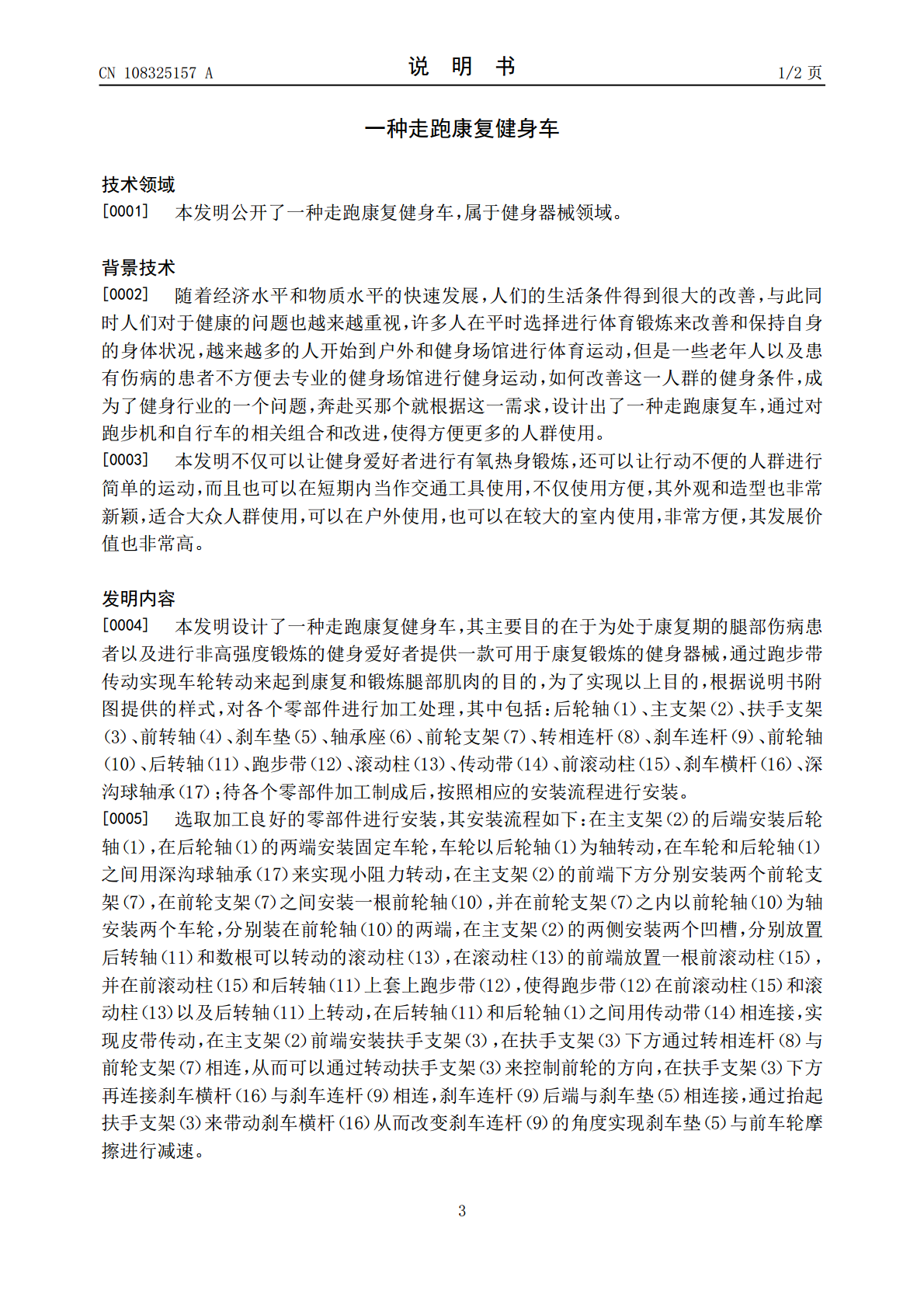

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108325157A(43)申请公布日2018.07.27(21)申请号201810333869.6(22)申请日2018.04.13(71)申请人佛山瑞箭体育器材有限公司地址528137广东省佛山市三水中心科技工业区B区21号（F2)综合楼自编C座412号(72)发明人邹明瑞(51)Int.Cl.A63B22/02(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种走跑康复健身车(57)摘要本发明公开了一种走跑康复健身车，属于健身器械领域。本发明的主要目的在于为处于康复期的腿部伤病患者以及进行非高强度锻炼的健身爱好者提供一款可用于康复锻炼的健身器械，通过跑步带传动实现车轮转动来起到康复和锻炼腿部肌肉的目的，为了实现以上目的，对各个零部件进行加工处理，其中包括：后轮轴、主支架、扶手支架、前转轴、刹车垫、轴承座、前轮支架、转相连杆、刹车连杆、前轮轴、后转轴、跑步带、滚动柱、传动带、前滚动柱、刹车横杆、深沟球轴承；待各个零部件加工制成后，按照相应的安装流程进行安装；本发明不仅可以辅助伤病患者进行能够康复训练，也可以帮助健身爱好者进行室外有氧运动，是一种便捷型健身器械。CN108325157ACN108325157A权利要求书1/1页1.一种走跑康复健身车，其特征在于：所述的健身器械由多个零部件组成，其中包括：后轮轴（1）、主支架（2）、扶手支架（3）、前转轴（4）、刹车垫（5）、轴承座（6）、前轮支架（7）、转相连杆（8）、刹车连杆（9）、前轮轴（10）、后转轴（11）、跑步带（12）、滚动柱（13）、传动带（14）、前滚动柱（15）、刹车横杆（16）、深沟球轴承（17）；待各个零部件加工制成后，按照相应的安装流程进行安装。2.根据权利要求1所述的一种走跑康复健身车，其特征在于：所述的安装流程为：在主支架（2）的后端安装后轮轴（1），在后轮轴（1）的两端安装固定车轮，车轮以后轮轴（1）为轴转动，在车轮和后轮轴（1）之间用深沟球轴承（17）来实现小阻力转动，在主支架（2）的前端下方分别安装两个前轮支架（7），在前轮支架（7）之间安装一根前轮轴（10），并在前轮支架（7）之内以前轮轴（10）为轴安装两个车轮，分别装在前轮轴（10）的两端，在主支架（2）的两侧安装两个凹槽，分别放置后转轴（11）和数根可以转动的滚动柱（13），在滚动柱（13）的前端放置一根前滚动柱（15），并在前滚动柱（15）和后转轴（11）上套上跑步带（12），使得跑步带（12）在前滚动柱（15）和滚动柱（13）以及后转轴（11）上转动，在后转轴（11）和后轮轴（1）之间用传动带（14）相连接，实现皮带传动，在主支架（2）前端安装扶手支架（3），在扶手支架（3）下方通过转相连杆（8）与前轮支架（7）相连，从而可以通过转动扶手支架（3）来控制前轮的方向，在扶手支架（3）下方再连接刹车横杆（16）与刹车连杆（9）相连，刹车连杆（9）后端与刹车垫（5）相连接，通过抬起扶手支架（3）来带动刹车横杆（16）从而改变刹车连杆（9）的角度实现刹车垫（5）与前车轮摩擦进行减速。2CN108325157A说明书1/2页一种走跑康复健身车技术领域[0001]本发明公开了一种走跑康复健身车，属于健身器械领域。背景技术[0002]随着经济水平和物质水平的快速发展，人们的生活条件得到很大的改善，与此同时人们对于健康的问题也越来越重视，许多人在平时选择进行体育锻炼来改善和保持自身的身体状况，越来越多的人开始到户外和健身场馆进行体育运动，但是一些老年人以及患有伤病的患者不方便去专业的健身场馆进行健身运动，如何改善这一人群的健身条件，成为了健身行业的一个问题，奔赴买那个就根据这一需求，设计出了一种走跑康复车，通过对跑步机和自行车的相关组合和改进，使得方便更多的人群使用。[0003]本发明不仅可以让健身爱好者进行有氧热身锻炼，还可以让行动不便的人群进行简单的运动，而且也可以在短期内当作交通工具使用，不仅使用方便，其外观和造型也非常新颖，适合大众人群使用，可以在户外使用，也可以在较大的室内使用，非常方便，其发展价值也非常高。发明内容[0004]本发明设计了一种走跑康复健身车，其主要目的在于为处于康复期的腿部伤病患者以及进行非高强度锻炼的健身爱好者提供一款可用于康复锻炼的健身器械，通过跑步带传动实现车轮转动来起到康复和锻炼腿部肌肉的目的，为了实现以上目的，根据说明书附图提供的样式，对各个零部件进行加工处理，其中包括：后轮轴（1）、主支架（2）、扶手支架（3）、前转轴（4）、刹车垫（5）、轴承座（6）、前轮支架（7）、转相连杆（8）、刹车连杆（9）、前轮轴（10）、后转轴（11）、跑步带（12）、滚动柱（13）、
