一种米粉的制备方法.pdf

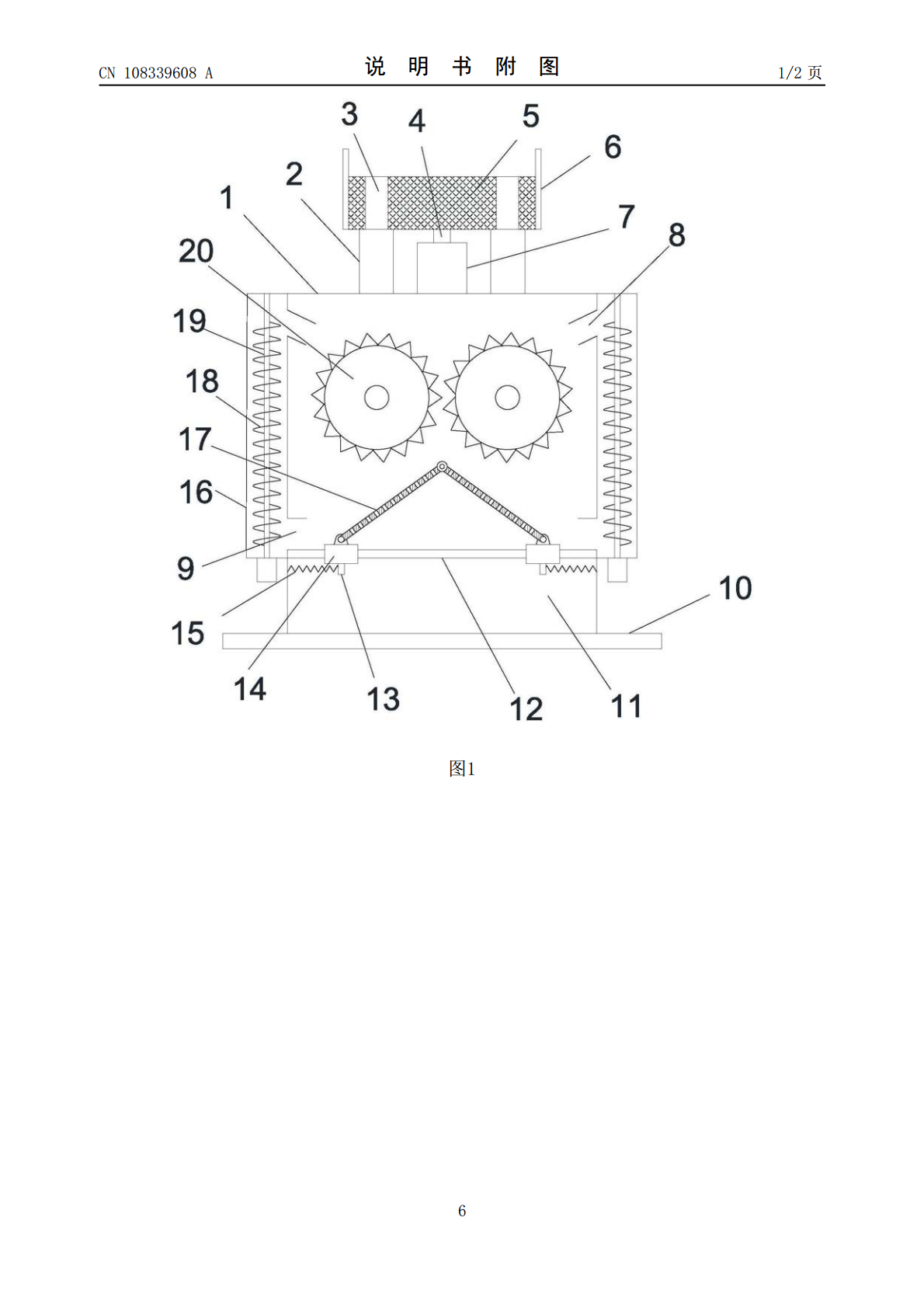

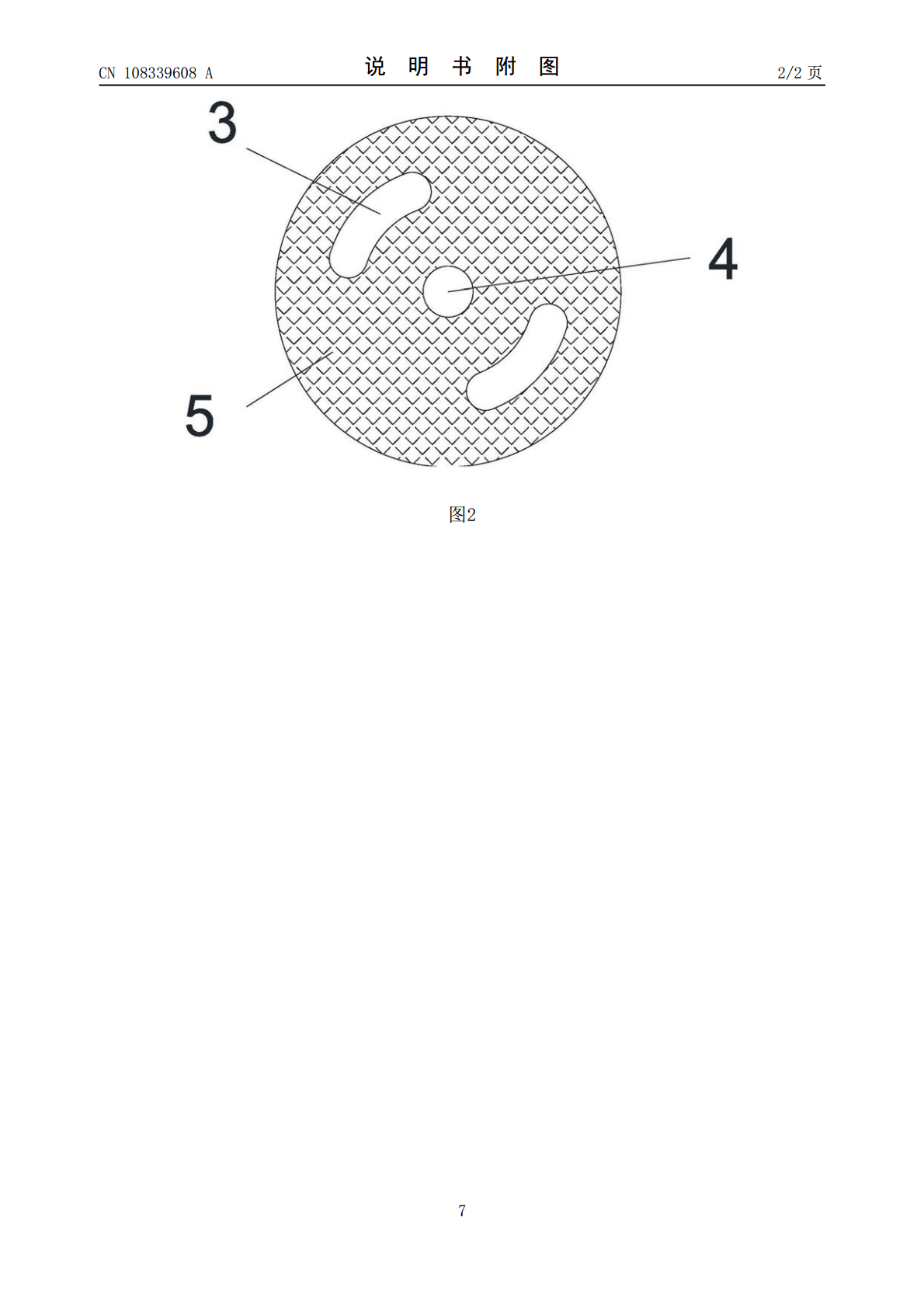

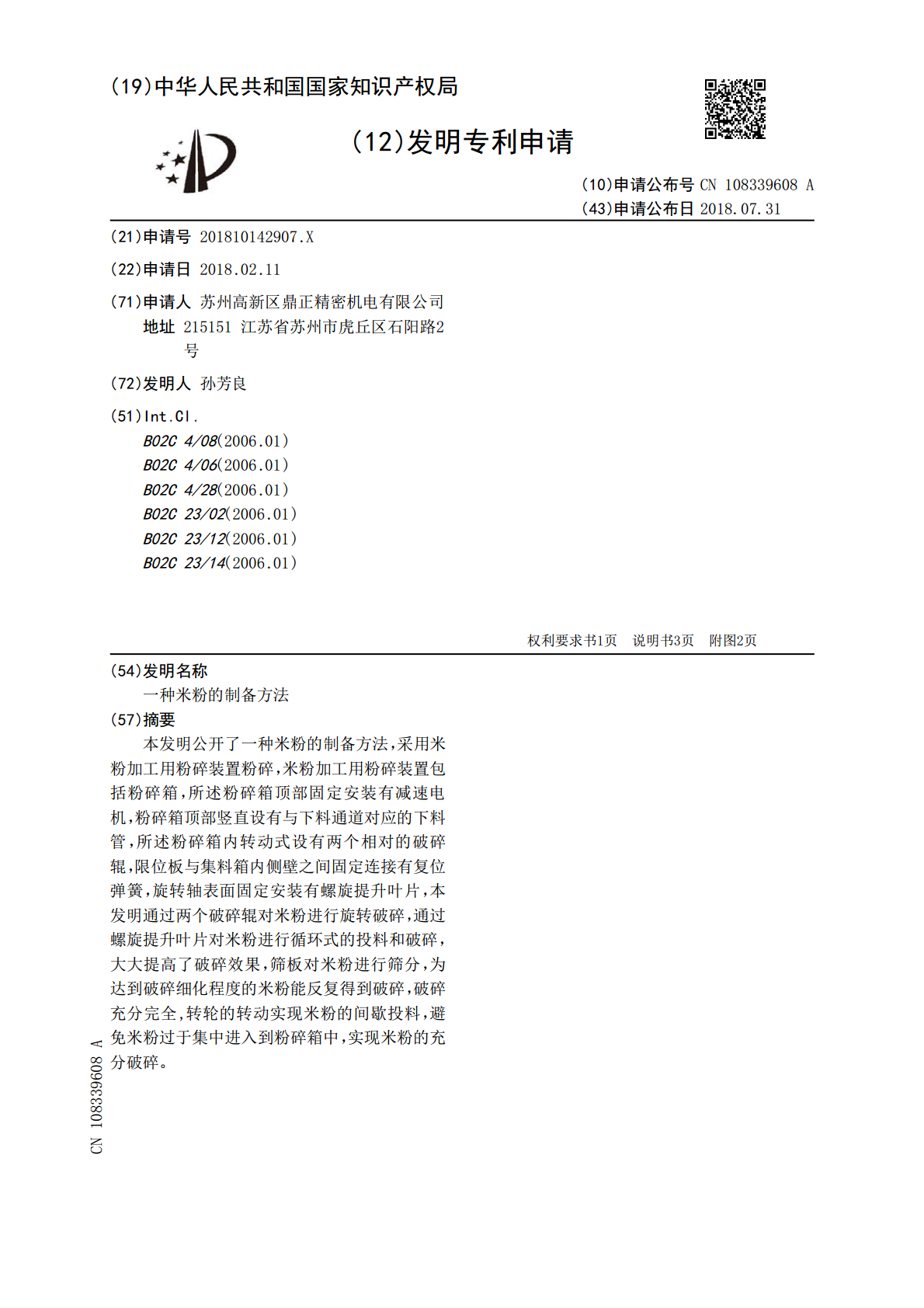

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108339608A(43)申请公布日2018.07.31(21)申请号201810142907.X(22)申请日2018.02.11(71)申请人苏州高新区鼎正精密机电有限公司地址215151江苏省苏州市虎丘区石阳路2号(72)发明人孙芳良(51)Int.Cl.B02C4/08(2006.01)B02C4/06(2006.01)B02C4/28(2006.01)B02C23/02(2006.01)B02C23/12(2006.01)B02C23/14(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种米粉的制备方法(57)摘要本发明公开了一种米粉的制备方法，采用米粉加工用粉碎装置粉碎，米粉加工用粉碎装置包括粉碎箱，所述粉碎箱顶部固定安装有减速电机，粉碎箱顶部竖直设有与下料通道对应的下料管，所述粉碎箱内转动式设有两个相对的破碎辊，限位板与集料箱内侧壁之间固定连接有复位弹簧，旋转轴表面固定安装有螺旋提升叶片，本发明通过两个破碎辊对米粉进行旋转破碎，通过螺旋提升叶片对米粉进行循环式的投料和破碎，大大提高了破碎效果，筛板对米粉进行筛分，为达到破碎细化程度的米粉能反复得到破碎，破碎充分完全,转轮的转动实现米粉的间歇投料，避免米粉过于集中进入到粉碎箱中，实现米粉的充分破碎。CN108339608ACN108339608A权利要求书1/1页1.一种米粉的制备方法，其特征在于，采用米粉加工用粉碎装置粉碎，米粉加工用粉碎装置包括粉碎箱(1)，所述粉碎箱(1)顶部固定安装有减速电机(7)，减速电机(7)的输出轴上同轴固定安装有主动轴(4)，粉碎箱(1)上方设有集料桶(6)，集料桶(6)内转动式设有与主动轴(4)同轴固定连接的转轮(5)，所述转轮(5)上关于其竖直中心线中心对称设有两个下料通道(3)，粉碎箱(1)顶部竖直设有与下料通道(3)对应的下料管(2)，所述粉碎箱(1)内转动式设有两个相对的破碎辊(20)，所述粉碎箱(1)底部连通设有集料箱(11)，集料箱(11)与粉碎箱(1)连接处水平固定安装有导杆(12)，导杆(12)上滑动式套设有两个套板(14)，套板(14)下端竖直固定安装有限位板(13)，限位板(13)与集料箱(11)内侧壁之间固定连接有复位弹簧(15)，所述左右侧壁上均竖直固定安装有提升腔(16)，提升腔(16)内通过电机驱动转动有旋转轴(19)，旋转轴(19)表面固定安装有螺旋提升叶片(18)，所述提升腔(16)上侧壁和下侧壁均分别开设有循环出料管(8)和循环进料管(9)，套板(14)上表面均转动式设有筛板(17)，筛板(17)远离套板(14)一端铰接连接。2.根据权利要求1所述米粉的制备方法，其特征在于，米粉加工用粉碎装置中所述下料管(2)上端与集料桶(6)内部连通。3.根据权利要求1所述米粉的制备方法，其特征在于，米粉加工用粉碎装置中复位弹簧(15)一端固定在集料箱(11)内侧壁上，复位弹簧(15)另一端固定在限位板(13)侧壁上。4.根据权利要求1所述米粉的制备方法，其特征在于，米粉加工用粉碎装置中集料箱(11)底部水平固定安装有承载底板(10)。5.根据权利要求1所述米粉的制备方法，其特征在于，米粉加工用粉碎装置中循环出料管(8)位于破碎辊(20)写上方。6.根据权利要求1所述米粉的制备方法，其特征在于，工作方法为：将大米放入粉碎箱(1)，开动米粉加工用粉碎装置，在集料桶(6)收集米粉。2CN108339608A说明书1/3页一种米粉的制备方法技术领域[0001]本发明涉及食品加工技术领域，具体是一种米粉的制备方法。背景技术[0002]在对米粉粉碎中，粉碎颗粒大小不均匀，从而影响服用效果，米粉不能得到反复的破碎，破碎效果较差。发明内容[0003]本发明的目的在于提供一种米粉的制备方法，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：[0005]一种米粉的制备方法，采用米粉加工用粉碎装置粉碎，米粉加工用粉碎装置包括粉碎箱，所述粉碎箱顶部固定安装有减速电机，减速电机的输出轴上同轴固定安装有主动轴，粉碎箱上方设有集料桶，集料桶内转动式设有与主动轴同轴固定连接的转轮，所述转轮上关于其竖直中心线中心对称设有两个下料通道，粉碎箱顶部竖直设有与下料通道对应的下料管，所述粉碎箱内转动式设有两个相对的破碎辊，所述粉碎箱底部连通设有集料箱，集料箱与粉碎箱连接处水平固定安装有导杆，导杆上滑动式套设有两个套板，套板下端竖直固定安装有限位板，限位板与集料箱内侧壁之间固定连接有复位弹簧，所述左右侧壁上均竖直固定安装有提升腔，提升腔内通过电机驱动转动有旋转轴，旋转轴表面固定安装有螺旋提升叶片，所述提升腔上侧壁和下侧壁均
