用于修复风力涡轮机齿轮箱的轴承孔的系统和方法.pdf

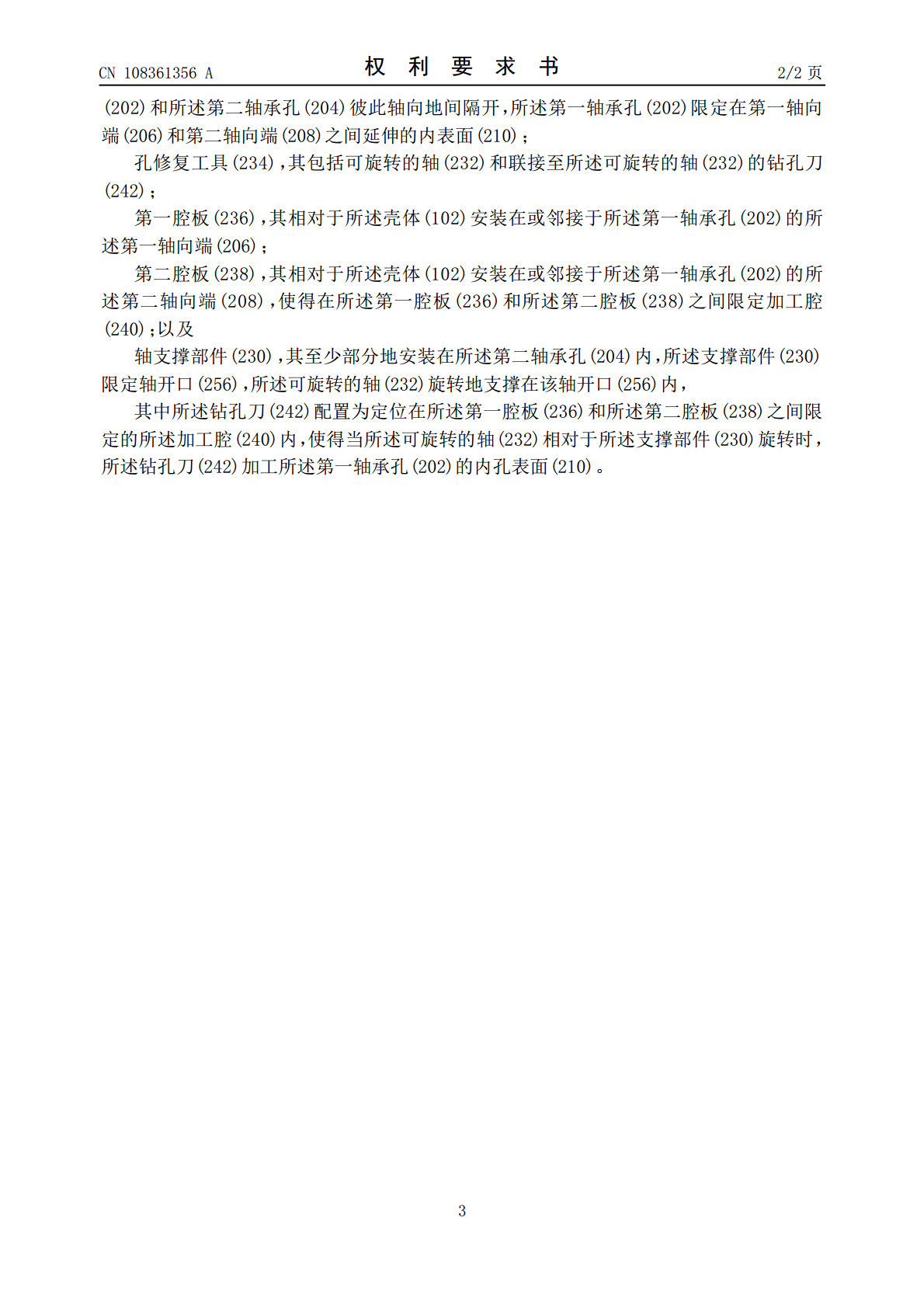

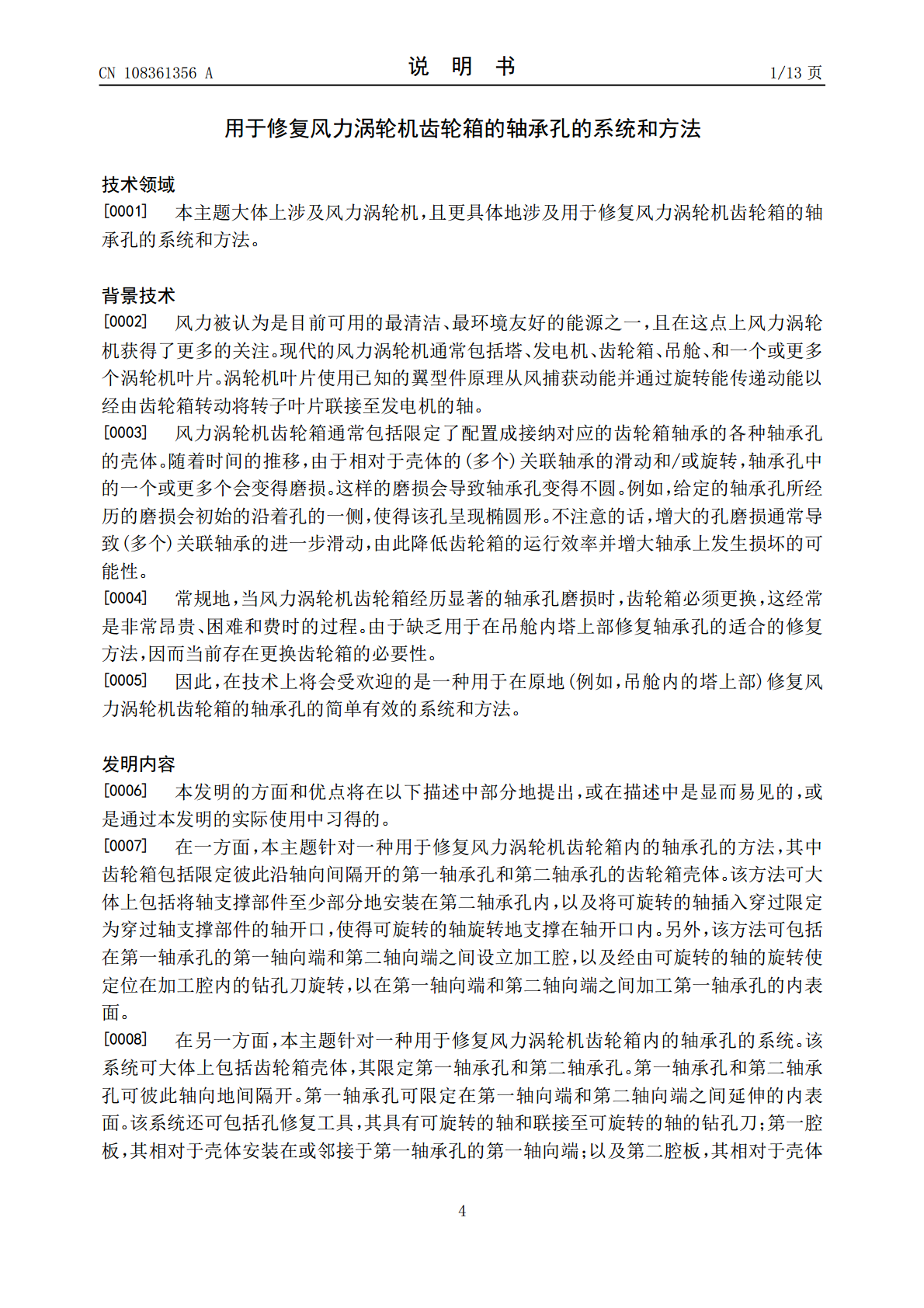

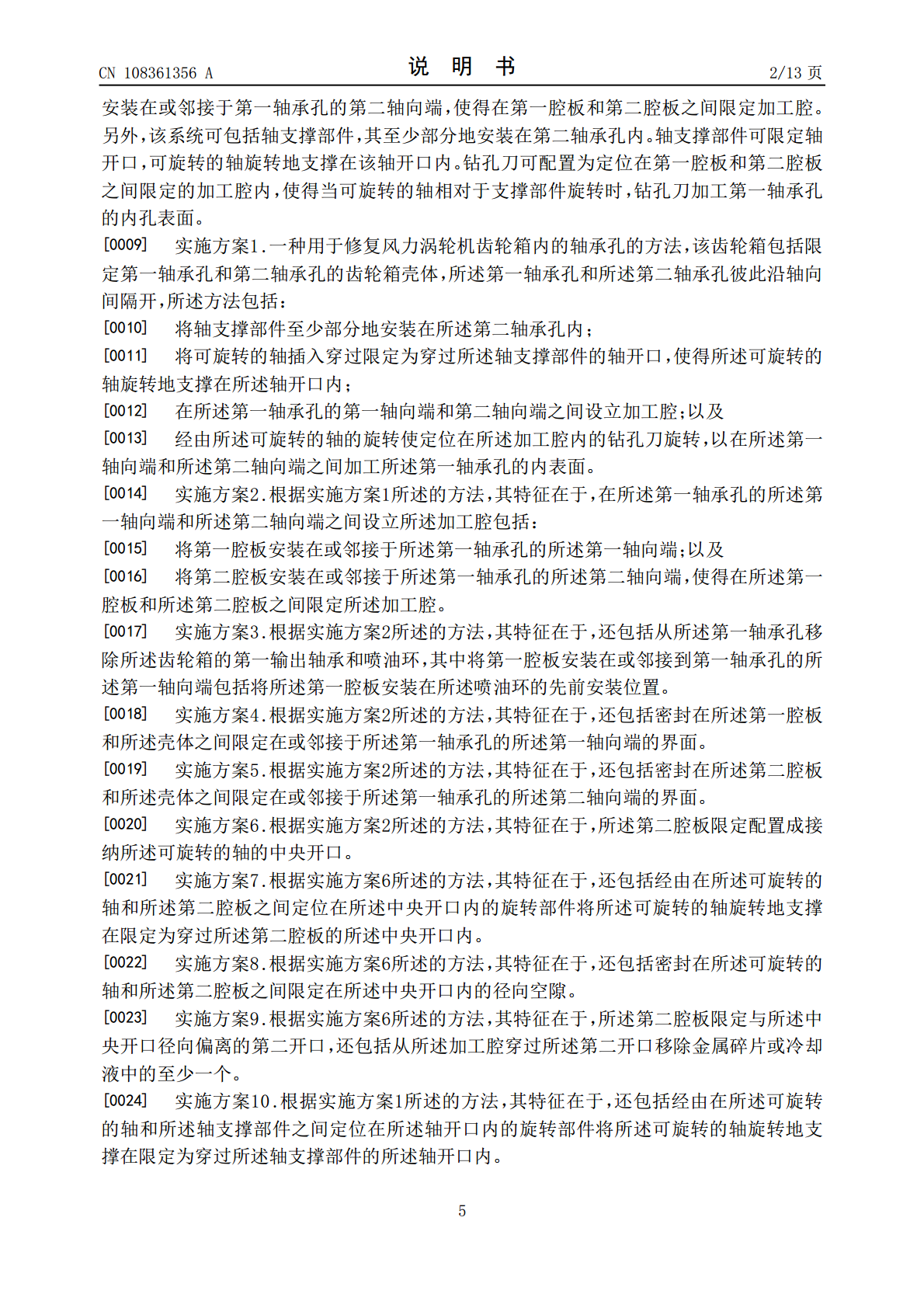

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108361356A(43)申请公布日2018.08.03(21)申请号201710159292.7(22)申请日2017.01.26(71)申请人通用电气公司地址美国纽约州(72)发明人李荣M·嘉里郑威张廷羽L·K·塔利亚费罗(74)专利代理机构中国专利代理(香港)有限公司72001代理人严志军邓雪萌(51)Int.Cl.F16H57/021(2012.01)F03D80/70(2016.01)B23B41/00(2006.01)权利要求书2页说明书13页附图7页(54)发明名称用于修复风力涡轮机齿轮箱的轴承孔的系统和方法(57)摘要一种用于修复风力涡轮机齿轮箱(100)内的轴承孔(202，204)的方法(300)，该风力涡轮机齿轮箱(100)具有限定第一轴承孔(202)和第二轴承孔(204)的齿轮箱壳体(102)，该方法(300)大体上可包括将轴支撑部件(230)至少部分地安装在第二轴承孔(204)内，以及将可旋转的轴(232)插入穿过限定为穿过轴支撑部件(230)的轴开口(256)，使得可旋转的轴(232)旋转地支撑在轴开口(256)内。此外，该方法(300)可包括在第一轴承孔(202)的第一轴向端(206)和第二轴向端(208)之间设立加工腔(240)，以及经由可旋转的轴(232)的旋转使定位在加工腔(240)内的钻孔刀(242)旋转，以加工第一轴承孔(202)的内表面(210)。CN108361356ACN108361356A权利要求书1/2页1.一种用于修复风力涡轮机齿轮箱(100)内的轴承孔(202，204)的方法(300)，该齿轮箱(100)包括限定第一轴承孔(202)和第二轴承孔(204)的齿轮箱壳体(102)，所述第一轴承孔(202)和所述第二轴承孔(204)彼此沿轴向间隔开，所述方法(300)包括：将轴支撑部件(230)至少部分地安装在所述第二轴承孔(204)内；将可旋转的轴(232)插入穿过限定为穿过所述轴支撑部件(230)的轴开口(256)，使得所述可旋转的轴(232)旋转地支撑在所述轴开口(256)内；在所述第一轴承孔(202)的第一轴向端(206)和第二轴向端(208)之间设立加工腔(240)；以及经由所述可旋转的轴(232)的旋转使定位在所述加工腔(240)内的钻孔刀(242)旋转，以在所述第一轴向端(206)和所述第二轴向端(208)之间加工所述第一轴承孔(202)的内表面(210)。2.根据权利要求1所述的方法(300)，其特征在于，在所述第一轴承孔(202)的所述第一轴向端(206)和所述第二轴向端(208)之间设立所述加工腔(240)包括：将第一腔板(236)安装在或邻接于所述第一轴承孔(202)的所述第一轴向端(206)；以及将第二腔板(238)安装在或邻接于所述第一轴承孔(202)的所述第二轴向端(208)，使得在所述第一腔板(236)和所述第二腔板(238)之间限定所述加工腔(240)。3.根据权利要求2所述的方法(300)，其特征在于，所述第二腔板(238)限定配置成接纳所述可旋转的轴(232)的中央开口(262)。4.根据权利要求3所述的方法(300)，其特征在于，还包括经由在所述可旋转的轴(232)和所述第二腔板(238)之间定位在所述中央开口(262)内的旋转部件(268)将所述可旋转的轴(232)旋转地支撑在限定为穿过所述第二腔板(238)的所述中央开口(262)内。5.根据权利要求3所述的方法(300)，其特征在于，还包括密封在所述可旋转的轴(232)和所述第二腔板(238)之间限定在所述中央开口(262)内的径向空隙。6.根据权利要求1所述的方法(300)，其特征在于，还包括经由在所述可旋转的轴(232)和所述轴支撑部件(230)之间定位在所述轴开口(256)内的旋转部件(258)将所述可旋转的轴(232)旋转地支撑在限定为穿过所述轴支撑部件(230)的所述轴开口(256)内。7.根据权利要求1所述的方法(300)，其特征在于，还包括在所述可旋转的轴(232)的远端(260)已经插入穿过轴支撑部件(230)并进入到所述壳体(102)之后，将所述钻孔刀(242)联接至所述可旋转的轴(232)。8.根据权利要求1所述的方法(300)，其特征在于，所述轴支撑部件(230)包括在所述第二轴承孔(204)内延伸的支撑部分(252)，所述支撑部分(252)限定圆柱形或锥形中的一个。9.根据权利要求1所述的方法(300)，其特征在于，还包括用所述钻孔刀(242)从所述第一轴承孔(202)的所述内表面(210)移除材料，以扩大所述第一轴承孔(202)的内径，移除的材料用在所述第一轴向端(206)和所述第二轴
