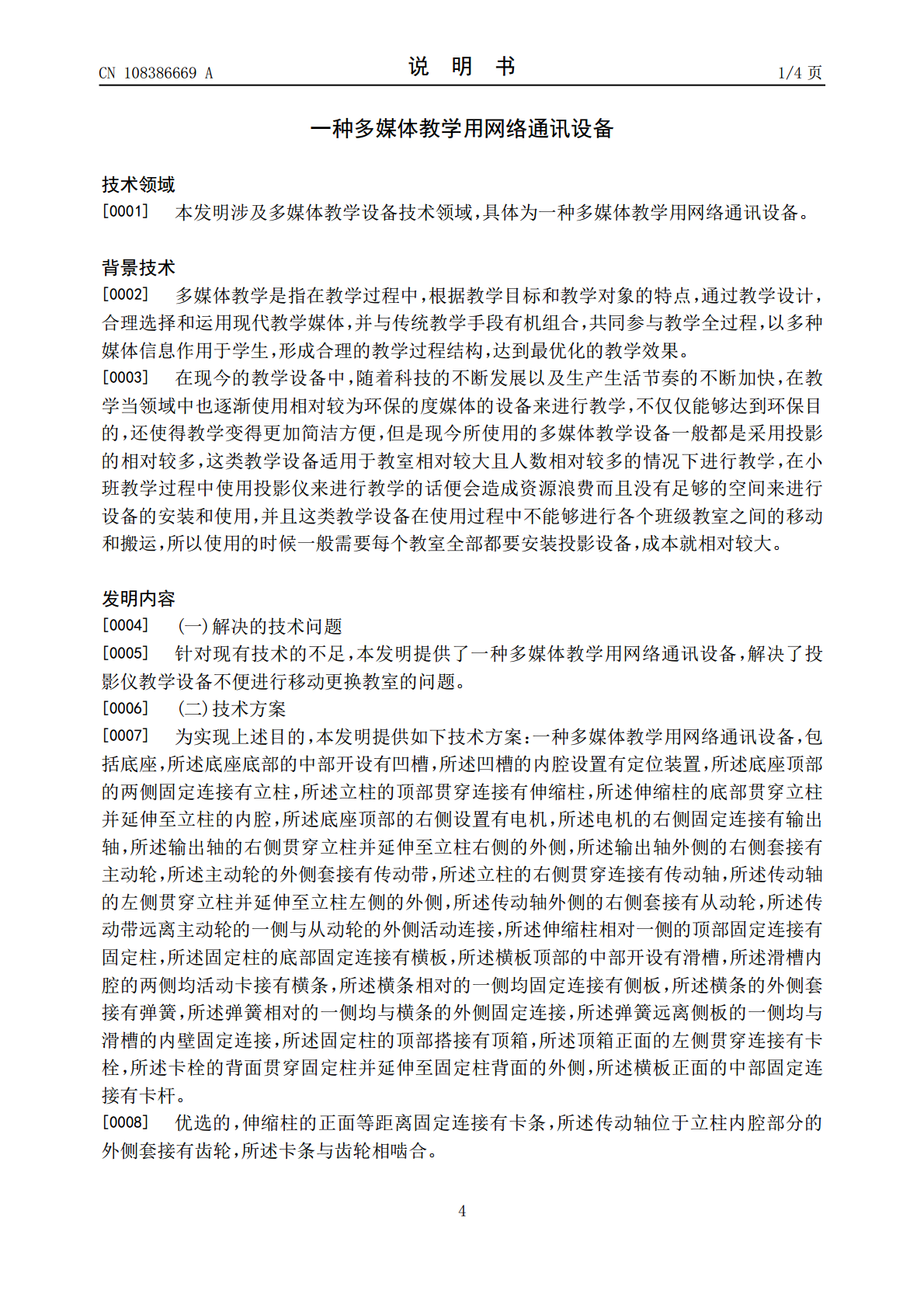

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108386669A(43)申请公布日2018.08.10(21)申请号201810191115.1(22)申请日2018.03.08(71)申请人黄河科技学院地址450000河南省郑州市二七区连云路123号(72)发明人张磊于春霞赵振鹏范晓丽李善玲(74)专利代理机构青岛致嘉知识产权代理事务所(普通合伙)37236代理人庞庆芳(51)Int.Cl.F16M11/04(2006.01)F16M11/18(2006.01)F16M11/26(2006.01)G09B5/02(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种多媒体教学用网络通讯设备(57)摘要本发明公开了一种多媒体教学用网络通讯设备，包括底座，所述底座底部的中部开设有凹槽，所述凹槽的内腔设置有定位装置，所述立柱的右侧贯穿连接有传动轴，所述伸缩柱相对一侧的顶部固定连接有固定柱，所述固定柱的底部固定连接有横板，所述横板顶部的中部开设有滑槽，所述滑槽内腔的两侧均活动卡接有横条，所述横条相对的一侧均固定连接有侧板，所述横条的外侧套接有弹簧。本发明通过底座、凹槽、滚轮、底板、限位板、调节杆和调节盘的配合使用，解决了传统投影仪设备不方便进行移动更换教室教学的问题，通过立柱、伸缩柱、电机、传动轴、卡条和齿轮的配合使用，解决了多媒体教学设备不方便进行调节高度的问题。CN108386669ACN108386669A权利要求书1/2页1.一种多媒体教学用网络通讯设备，包括底座(1)，其特征在于：所述底座(1)底部的中部开设有凹槽(2)，所述凹槽(2)的内腔设置有定位装置(3)，所述底座(1)顶部的两侧固定连接有立柱(4)，所述立柱(4)的顶部贯穿连接有伸缩柱(5)，所述伸缩柱(5)的底部贯穿立柱(4)并延伸至立柱(4)的内腔，所述底座(1)顶部的右侧设置有电机(6)，所述电机(6)的右侧固定连接有输出轴(7)，所述输出轴(7)的右侧贯穿立柱(4)并延伸至立柱(4)右侧的外侧，所述输出轴(7)外侧的右侧套接有主动轮(8)，所述主动轮(8)的外侧套接有传动带(9)，所述立柱(4)的右侧贯穿连接有传动轴(10)，所述传动轴(10)的左侧贯穿立柱(4)并延伸至立柱(4)左侧的外侧，所述传动轴(10)外侧的右侧套接有从动轮(11)，所述传动带(9)远离主动轮(8)的一侧与从动轮(11)的外侧活动连接，所述伸缩柱(5)相对一侧的顶部固定连接有固定柱(12)，所述固定柱(12)的底部固定连接有横板(13)，所述横板(13)顶部的中部开设有滑槽(14)，所述滑槽(14)内腔的两侧均活动卡接有横条(15)，所述横条(15)相对的一侧均固定连接有侧板(16)，所述横条(15)的外侧套接有弹簧(17)，所述弹簧(17)相对的一侧均与横条(15)的外侧固定连接，所述弹簧(17)远离侧板(16)的一侧均与滑槽(14)的内壁固定连接，所述固定柱(12)的顶部搭接有顶箱(18)，所述顶箱(18)正面的左侧贯穿连接有卡栓(19)，所述卡栓(19)的背面贯穿固定柱(12)并延伸至固定柱(12)背面的外侧，所述横板(13)正面的中部固定连接有卡杆(20)。2.根据权利要求1所述的一种多媒体教学用网络通讯设备，其特征在于：所述伸缩柱(5)的正面等距离固定连接有卡条(21)，所述传动轴(10)位于立柱(4)内腔部分的外侧套接有齿轮(22)，所述卡条(21)与齿轮(22)相啮合。3.根据权利要求1所述的一种多媒体教学用网络通讯设备，其特征在于：所述侧板(16)的数量为两个，所述侧板(16)的宽度大于滑槽(14)的宽度，两个所述侧板(16)之间活动卡接有显示屏(23)，所述显示屏(23)的底部搭接在横板(13)的顶部。4.根据权利要求1所述的一种多媒体教学用网络通讯设备，其特征在于：所述底座(1)底部两侧的正面与背面均固定连接有滚轮(27)。5.根据权利要求1所述的一种多媒体教学用网络通讯设备，其特征在于：所述顶箱(18)的左侧贯穿连接有横轴(24)，所述横轴(24)的右侧贯穿顶箱(18)并延伸至顶箱(18)的内腔，所述顶箱(18)顶部的右侧固定连接有把手(28)。6.根据权利要求5所述的一种多媒体教学用网络通讯设备，其特征在于：所述横轴(24)位于顶箱(18)内腔部分的外侧缠绕有防尘布(25)，所述防尘布(25)远离横轴(24)的一侧贯穿顶箱(18)并延伸至顶箱(18)底部的外侧。7.根据权利要求6所述的一种多媒体教学用网络通讯设备，其特征在于：所述防尘布(25)远离横轴(24)的一侧固定连接有卡环(26)，所述卡环(26)内侧的直径与卡杆(20)的直径相等。8.根据权利要求1所述的一种多媒体教学用网络通讯设备，其特征在于：所述
