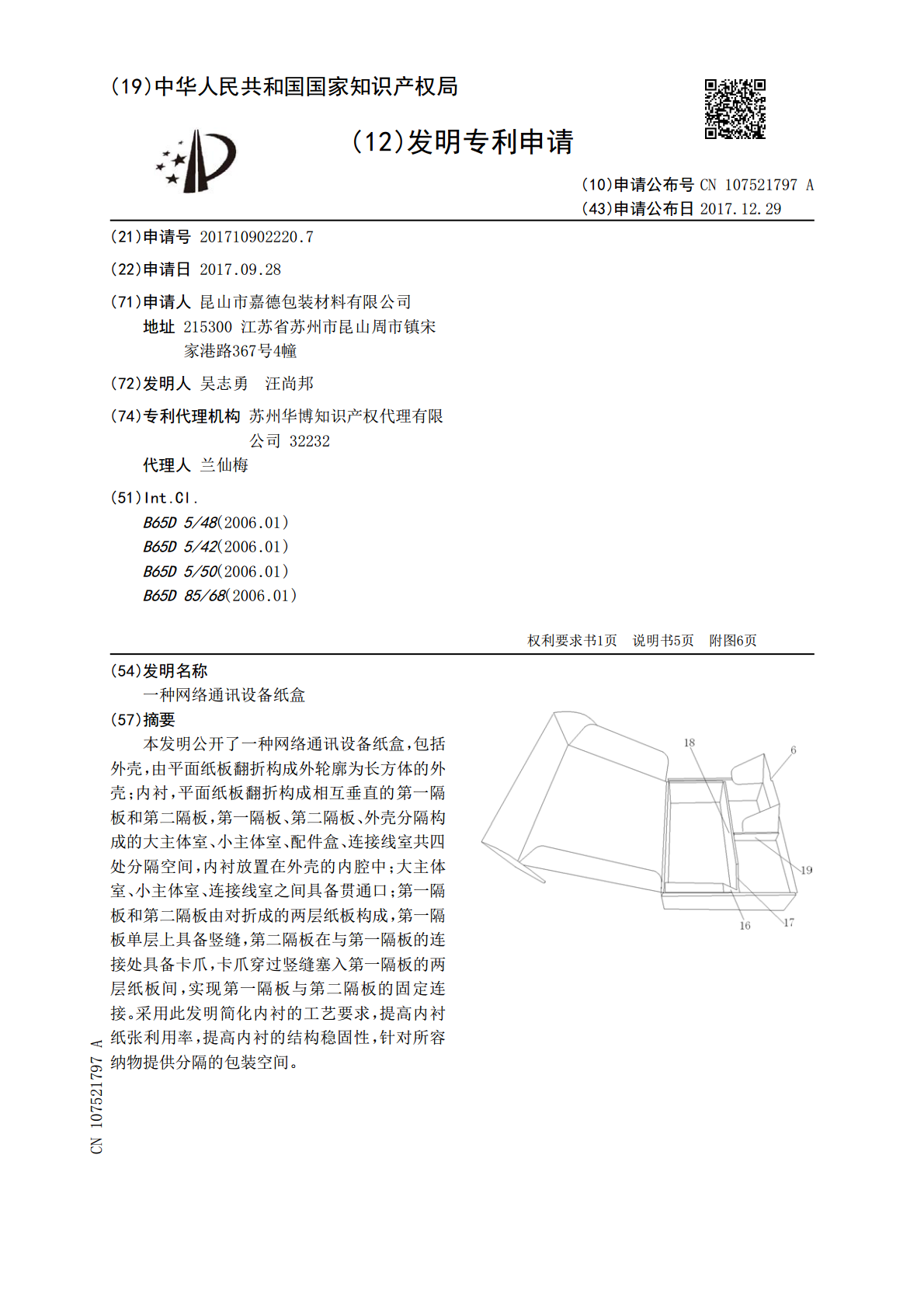

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107521797A(43)申请公布日2017.12.29(21)申请号201710902220.7(22)申请日2017.09.28(71)申请人昆山市嘉德包装材料有限公司地址215300江苏省苏州市昆山周市镇宋家港路367号4幢(72)发明人吴志勇汪尚邦(74)专利代理机构苏州华博知识产权代理有限公司32232代理人兰仙梅(51)Int.Cl.B65D5/48(2006.01)B65D5/42(2006.01)B65D5/50(2006.01)B65D85/68(2006.01)权利要求书1页说明书5页附图6页(54)发明名称一种网络通讯设备纸盒(57)摘要本发明公开了一种网络通讯设备纸盒，包括外壳，由平面纸板翻折构成外轮廓为长方体的外壳；内衬，平面纸板翻折构成相互垂直的第一隔板和第二隔板，第一隔板、第二隔板、外壳分隔构成的大主体室、小主体室、配件盒、连接线室共四处分隔空间，内衬放置在外壳的内腔中；大主体室、小主体室、连接线室之间具备贯通口；第一隔板和第二隔板由对折成的两层纸板构成，第一隔板单层上具备竖缝，第二隔板在与第一隔板的连接处具备卡爪，卡爪穿过竖缝塞入第一隔板的两层纸板间，实现第一隔板与第二隔板的固定连接。采用此发明简化内衬的工艺要求，提高内衬纸张利用率，提高内衬的结构稳固性，针对所容纳物提供分隔的包装空间。CN107521797ACN107521797A权利要求书1/1页1.一种网络通讯设备纸盒，其特征在于，包括：外壳，由平面纸板翻折构成外轮廓为长方体的外壳；内衬，平面纸板翻折构成相互垂直的第一隔板和第二隔板，所述第一隔板、第二隔板、外壳分隔构成的大主体室、小主体室、配件盒、连接线室共四处分隔空间，所述内衬放置在外壳的内腔中；所述大主体室、小主体室、连接线室之间具备贯通口；所述第一隔板和第二隔板由对折成的两层纸板构成，所述第一隔板单层上具备竖缝，所述第二隔板在与第一隔板的连接处具备卡爪，所述卡爪穿过竖缝塞入第一隔板的两层纸板间，实现第一隔板与第二隔板的固定连接。2.根据权利要求1所述的一种网络通讯设备纸盒，其特征在于：所述卡爪为独立的两个，两个卡爪向相反方向延伸，并且与第二隔板主体垂直。3.根据权利要求2所述的一种网络通讯设备纸盒，其特征在于：所述竖缝连接有便于引导卡爪塞入竖缝的斜边。4.根据权利要求1所述的一种网络通讯设备纸盒，其特征在于：所述贯通口由连接线室上的第一缺口和第一隔板上的第二缺口组合构成，所述第一缺口在平面展开图中呈直角梯形。5.根据权利要求1所述的一种网络通讯设备纸盒，其特征在于：所述小主体室连接有垫高板。6.根据权利要求1所述的一种网络通讯设备纸盒，其特征在于：所述配件盒具备翻盖，所述翻盖上具备第二插舌，所述第一隔板上具备与第二插舌配合的第二插孔。7.根据权利要求6所述的一种网络通讯设备纸盒，其特征在于：所述翻盖上具备便于手指伸入的豁口。8.根据权利要求7所述的一种网络通讯设备纸盒，其特征在于：所述豁口呈半圆形。9.根据权利要求1所述的一种网络通讯设备纸盒，其特征在于：所述连接线室下部具备凸舌，所述连接线室上部具备水平面板，所述凸舌的突出长度等于水平面板的宽度。10.根据权利要求1所述的一种网络通讯设备纸盒，其特征在于：所述外壳具备对折重叠的外侧板、内体板，所述内体板具备与外壳底部第一插孔配合的第一插舌。2CN107521797A说明书1/5页一种网络通讯设备纸盒技术领域[0001]本发明涉及包装纸盒，具体涉及一种网络通讯设备纸盒。背景技术[0002]目前网络通讯设备一般由纸盒进行包装，网络通讯设备一般不止一个独立的零件，其一般由若干个独立主部件、电线、五金小配件组成，以上零件的尺寸各异，需要装在一个独立的纸盒中时需要对它们进行分隔，以保证各零件之间不互相磕碰，且一直存在规整整洁的排布方式。发明内容[0003]本发明要解决的问题在于提供一种网络通讯设备纸盒，简化内衬的工艺要求，提高内衬纸张利用率，提高内衬的结构稳固性，针对所容纳物提供分隔的包装空间。[0004]为解决上述问题，本发明提供一种网络通讯设备纸盒，为达到上述目的，本发明解决其技术问题所采用的技术方案是：[0005]一种网络通讯设备纸盒，包括：外壳，由平面纸板翻折构成外轮廓为长方体的外壳；内衬，平面纸板翻折构成相互垂直的第一隔板和第二隔板，第一隔板、第二隔板、外壳分隔构成的大主体室、小主体室、配件盒、连接线室共四处分隔空间，内衬放置在外壳的内腔中；大主体室、小主体室、连接线室之间具备贯通口；第一隔板和第二隔板由对折成的两层纸板构成，第一隔板单层上具备竖缝，第二隔板在与第一隔板的连接处具备卡爪，卡爪穿过竖缝塞入第一隔板的两层纸板间，实现第一隔板与第二隔板的固定
