一种单面进气双向多翼离心风机叶轮.pdf

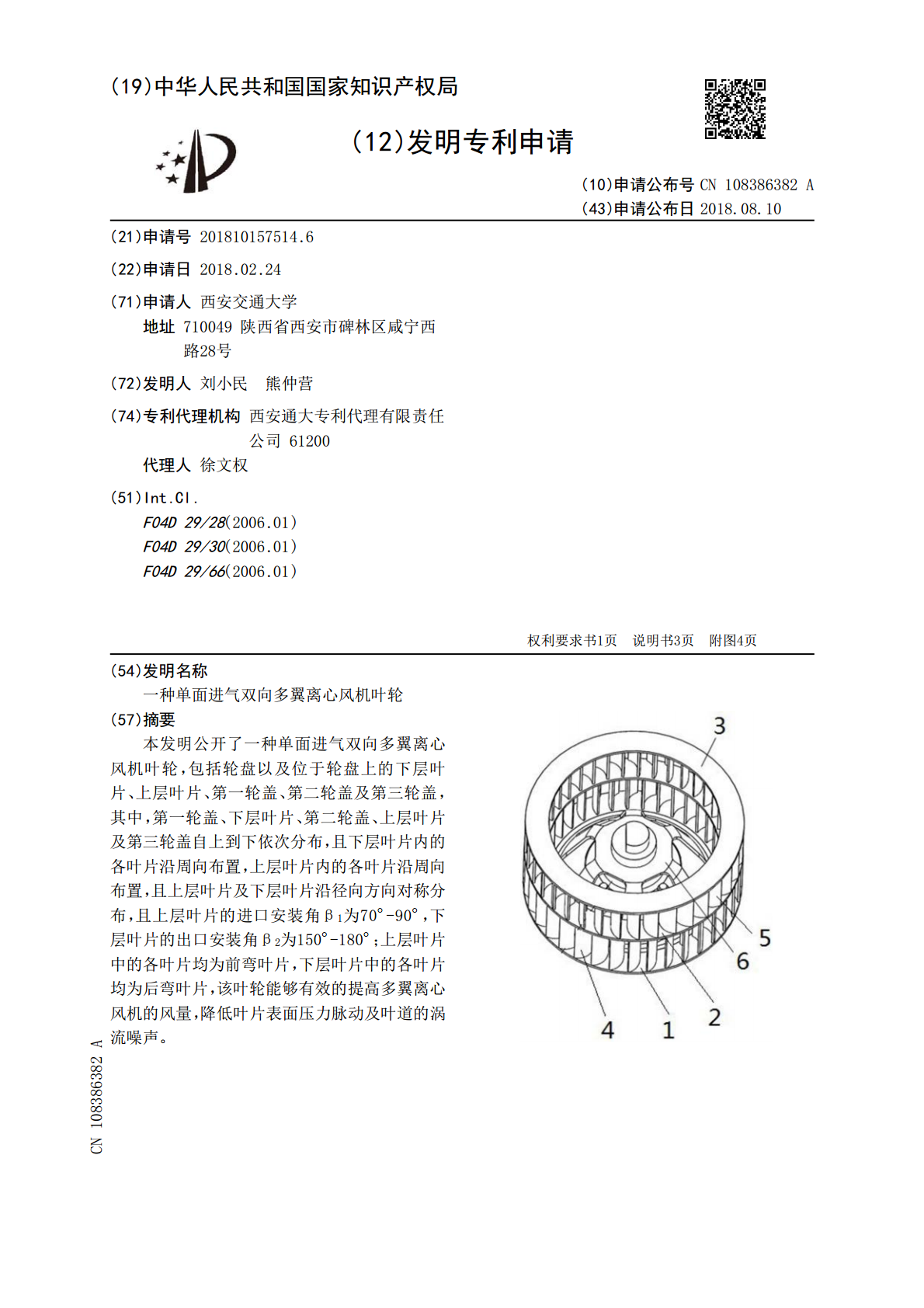

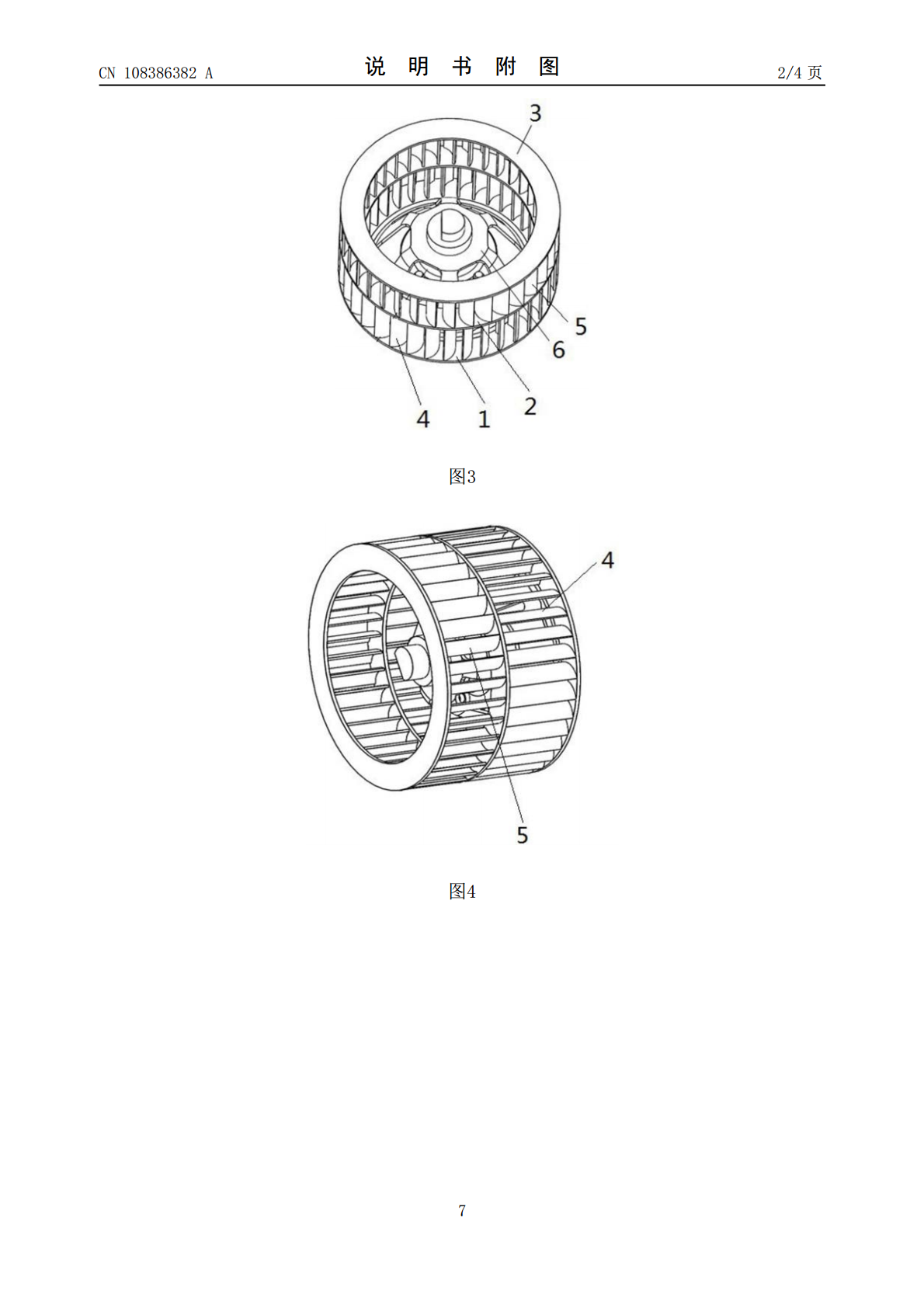

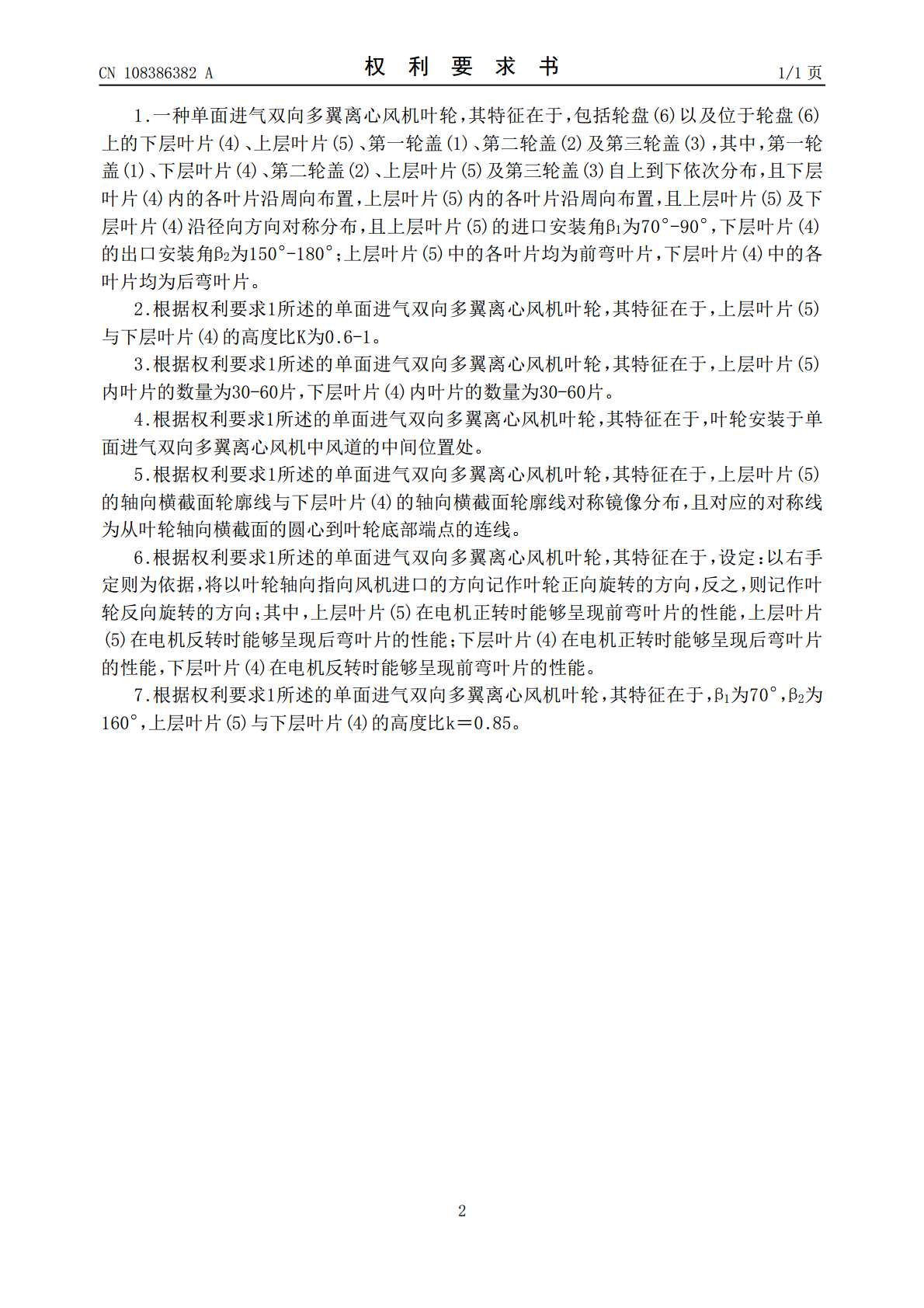

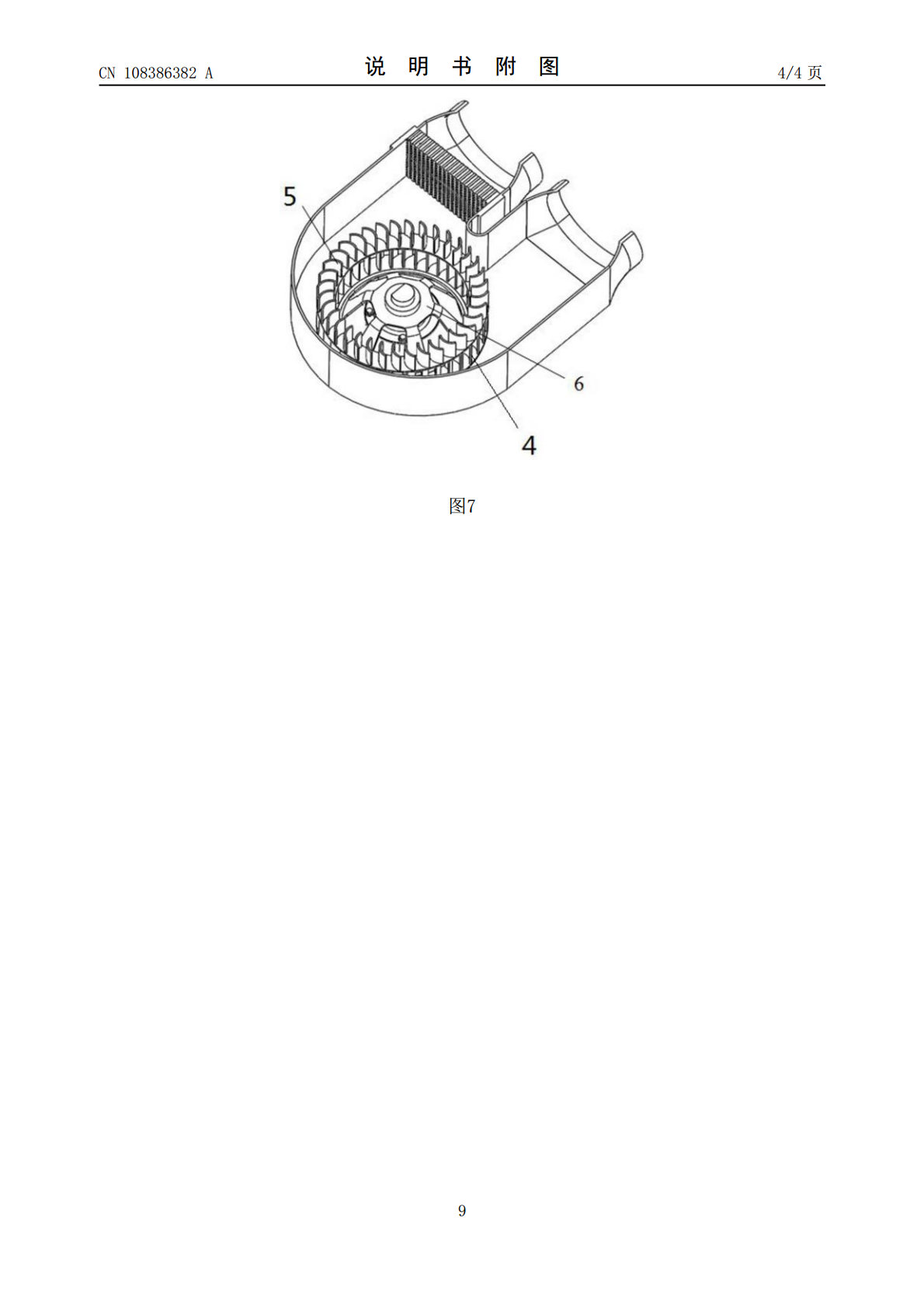

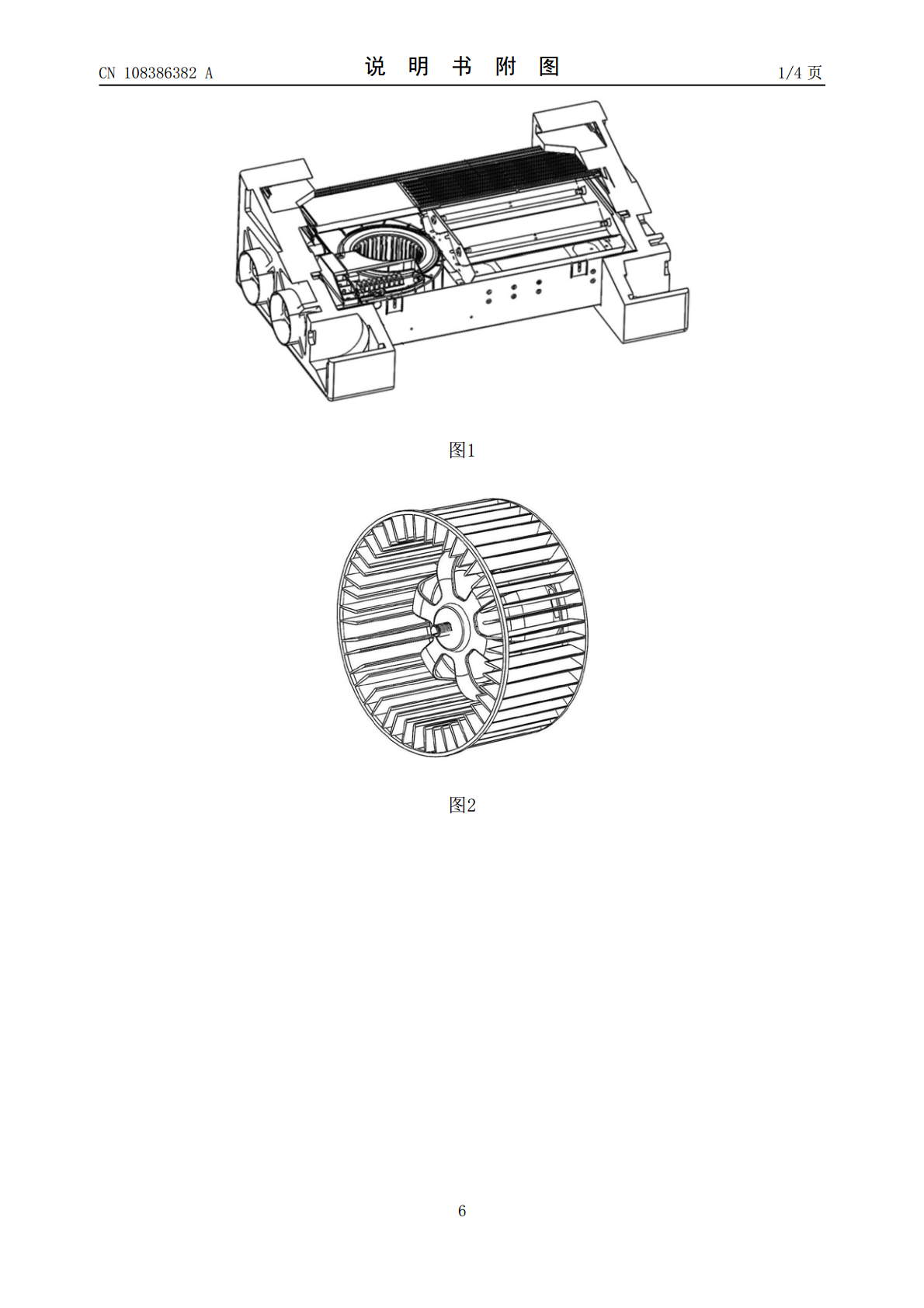

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108386382A(43)申请公布日2018.08.10(21)申请号201810157514.6(22)申请日2018.02.24(71)申请人西安交通大学地址710049陕西省西安市碑林区咸宁西路28号(72)发明人刘小民熊仲营(74)专利代理机构西安通大专利代理有限责任公司61200代理人徐文权(51)Int.Cl.F04D29/28(2006.01)F04D29/30(2006.01)F04D29/66(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种单面进气双向多翼离心风机叶轮(57)摘要本发明公开了一种单面进气双向多翼离心风机叶轮，包括轮盘以及位于轮盘上的下层叶片、上层叶片、第一轮盖、第二轮盖及第三轮盖，其中，第一轮盖、下层叶片、第二轮盖、上层叶片及第三轮盖自上到下依次分布，且下层叶片内的各叶片沿周向布置，上层叶片内的各叶片沿周向布置，且上层叶片及下层叶片沿径向方向对称分布，且上层叶片的进口安装角β1为70°-90°，下层叶片的出口安装角β2为150°-180°；上层叶片中的各叶片均为前弯叶片，下层叶片中的各叶片均为后弯叶片，该叶轮能够有效的提高多翼离心风机的风量，降低叶片表面压力脉动及叶道的涡流噪声。CN108386382ACN108386382A权利要求书1/1页1.一种单面进气双向多翼离心风机叶轮，其特征在于，包括轮盘(6)以及位于轮盘(6)上的下层叶片(4)、上层叶片(5)、第一轮盖(1)、第二轮盖(2)及第三轮盖(3)，其中，第一轮盖(1)、下层叶片(4)、第二轮盖(2)、上层叶片(5)及第三轮盖(3)自上到下依次分布，且下层叶片(4)内的各叶片沿周向布置，上层叶片(5)内的各叶片沿周向布置，且上层叶片(5)及下层叶片(4)沿径向方向对称分布，且上层叶片(5)的进口安装角β1为70°-90°，下层叶片(4)的出口安装角β2为150°-180°；上层叶片(5)中的各叶片均为前弯叶片，下层叶片(4)中的各叶片均为后弯叶片。2.根据权利要求1所述的单面进气双向多翼离心风机叶轮，其特征在于，上层叶片(5)与下层叶片(4)的高度比K为0.6-1。3.根据权利要求1所述的单面进气双向多翼离心风机叶轮，其特征在于，上层叶片(5)内叶片的数量为30-60片，下层叶片(4)内叶片的数量为30-60片。4.根据权利要求1所述的单面进气双向多翼离心风机叶轮，其特征在于，叶轮安装于单面进气双向多翼离心风机中风道的中间位置处。5.根据权利要求1所述的单面进气双向多翼离心风机叶轮，其特征在于，上层叶片(5)的轴向横截面轮廓线与下层叶片(4)的轴向横截面轮廓线对称镜像分布，且对应的对称线为从叶轮轴向横截面的圆心到叶轮底部端点的连线。6.根据权利要求1所述的单面进气双向多翼离心风机叶轮，其特征在于，设定：以右手定则为依据，将以叶轮轴向指向风机进口的方向记作叶轮正向旋转的方向，反之，则记作叶轮反向旋转的方向；其中，上层叶片(5)在电机正转时能够呈现前弯叶片的性能，上层叶片(5)在电机反转时能够呈现后弯叶片的性能；下层叶片(4)在电机正转时能够呈现后弯叶片的性能，下层叶片(4)在电机反转时能够呈现前弯叶片的性能。7.根据权利要求1所述的单面进气双向多翼离心风机叶轮，其特征在于，β1为70°，β2为160°，上层叶片(5)与下层叶片(4)的高度比k＝0.85。2CN108386382A说明书1/3页一种单面进气双向多翼离心风机叶轮技术领域[0001]本发明属于卫浴换气技术领域，涉及一种单面进气双向多翼离心风机叶轮。背景技术[0002]目前嵌入在卫浴换气装置中的双向离心风机性能都普遍存在性能较低的问题，无法和单向风机相比。在取暖换气行业对产品越来越小型化的今天，已严重阻碍正反离心风机在换气装置中的应用与发展，提升其性能是必要的。目前风轮和风道体积相同的单向多翼离心风机性能比双向要大1倍以上。[0003]鉴于多翼离心风机具有流量系数大、压力系数高和结构紧凑等特点，在工业产品中取得广泛应用，此外也被广泛地应用在家用换气装置等家电装置中。其结构包括电机、蜗壳以及叶轮。目前对于浴室内换气装置结构，如图1及图2所示，要求换气装置内部的多翼离心风机叶轮正转时通过右侧出口向室内吹气来循环浴室内的空气，称右侧出风口为换气口，反转时通过PTC加热器加热空气在左侧出口吹出暖风使室温升高，称左侧出风口为吹风口。因此，要求叶轮具有正反转的能力，同时尽可能的保证正转和反转的风量相等,这成为提升该双向换气装置气动性能的难点。目前这种双向多翼离心风机叶轮叶片大多采用径向叶片，即叶片中线与叶轮径向方向重合来保证正转和反转的风量相等。这种叶片叶轮的风量较小，压力系数较低，在相同条
