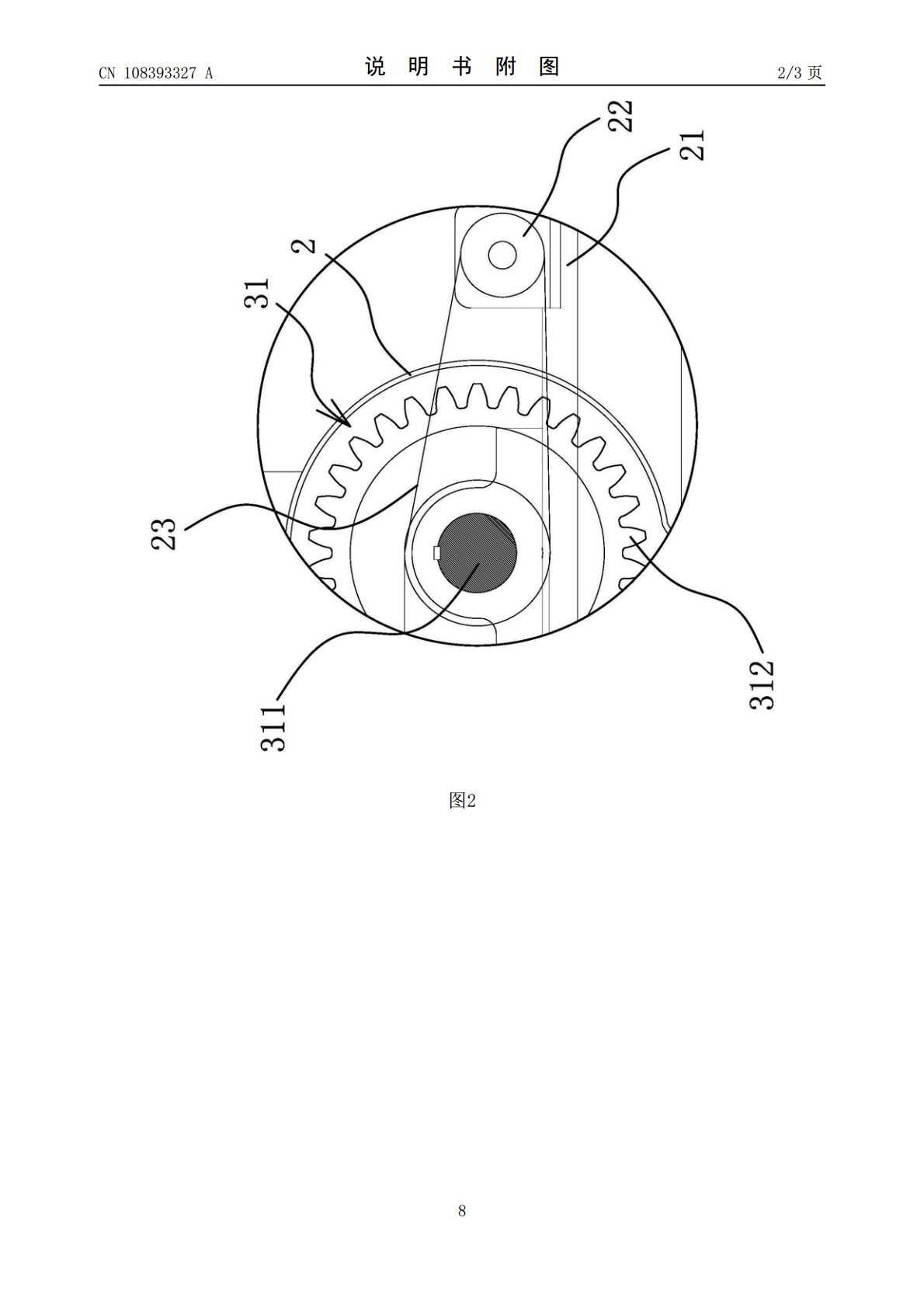

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108393327A(43)申请公布日2018.08.14(21)申请号201810129409.1(22)申请日2018.02.08(71)申请人衢州学院地址324000浙江省衢州市九华北大道78号(72)发明人邓小雷周宜博盛泽枫李瑞琦张江林周新鹏(74)专利代理机构台州市方信知识产权代理有限公司33263代理人董小英(51)Int.Cl.B09B3/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称垃圾处理机(57)摘要本发明提供了垃圾处理机，属于机械技术领域。它解决了现有的垃圾处理机不能重复处理有机原材料的问题。本垃圾处理机，包括进料斗，进料斗的一端连接有切割管道，切割管道内设有能对原料进行切割的切割机构，切割管道的一端连接有滚筒管，滚筒管的一端连接有压风机，滚筒管一端的侧壁上设有能悬置在滚筒管内的电热管，压风机的出风口与电热管相对设置，滚筒管的另一端连接有蜗轮破碎机，蜗轮破碎机的一端连接有出料管，出料管的一端连接加热管道，加热管道的一端与切割管道连通。本垃圾处理机能提高了对有机原材料的分解效率。CN108393327ACN108393327A权利要求书1/1页1.一种垃圾处理机，包括进料斗(1)，所述进料斗(1)的一端连接有切割管道(2)，其特征在于，所述切割管道(2)内设有能对原料进行切割的切割机构(3)，所述切割管道(2)的一端连接有滚筒管(4)，所述滚筒管(4)的一端连接有压风机(5)，所述滚筒管(4)一端的侧壁上设有能悬置在滚筒管(4)内的电热管(41)，所述压风机(5)的出风口(51)与电热管(41)相对设置，所述滚筒管(4)的另一端连接有蜗轮破碎机(6)，所述蜗轮破碎机(6)的一端连接有出料管(7)，所述出料管(7)的一端连接加热管道(8)，所述加热管道(8)的一端与切割管道(2)连通。2.根据权利要求1所述的垃圾处理机，其特征在于，所述切割机构(3)包括一级切割结构(31)和二级切割结构(32)，所述一级切割结构(31)设置在靠近进料斗(1)的一端，所述二级切割结构(32)位于一级切割结构(31)的上方，所述加热管道(8)的一端设置在一级切割结构(31)和二级切割结构(32)之间。3.根据权利要求2所述的垃圾处理机，其特征在于，所述一级切割结构(31)包括两个滚轮(311)，所述切割管道(2)外设有工作台(21)，所述工作台(21)上设有电机(22)，所述电机(22)的电机轴上设有链条(23)，所述滚轮(311)均设置在链条(23)内且链条(23)能带动滚轮(311)转动，所述滚轮(311)上设有套设有齿轮(312)。4.根据权利要求2所述的垃圾处理机，其特征在于，所述二级切割结构(32)包括旋转轴(321)，所述旋转轴(321)上套设有切割轮(322)，所述切割轮(322)的外周面上设有若干个切刀(323)，所述切割管道(2)的侧壁上设有若干个刀片(24)，所述刀片(24)的端面能与切刀(323)的端面相抵靠。5.根据权利要求4所述的垃圾处理机，其特征在于，所述切割管道(2)的侧壁上设有安装块(25)，所述安装块(25)上设有安装孔(26)，所述刀片(24)能嵌入安装孔(26)内并通过紧固件(9)与安装块(25)固定。6.根据权利要求1或2或3或4或5所述的垃圾处理机，其特征在于，所述滚筒管(4)上套设有呈长条形的旋转刀体(42)，所述旋转刀体(42)横向设置在滚筒管(4)内。7.根据权利要求1或2或3或4或5所述的垃圾处理机，其特征在于，所述蜗轮破碎机(6)内设有蜗轮(61)和限位管(62)，所述蜗轮(61)设置在限位管(62)内，所述限位管(62)上设有若干个固定刀片(63)，所述蜗轮(61)的侧壁上设有若干个旋转刀片(64)，所述旋转刀片(64)的侧面能与固定刀片(63)的侧面相抵靠。8.根据权利要求1或2或3或4或5所述的垃圾处理机，其特征在于，所述出料管(7)上开设有三个出料口(71)，三个出料口(71)的直径随着远离蜗轮破碎机(6)的方向逐渐减小。9.根据权利要求1或2或3或4或5所述的垃圾处理机，其特征在于，所述滚筒管(4)的下端设有若干个行走轮(43)。2CN108393327A说明书1/4页垃圾处理机技术领域[0001]本发明属于机械技术领域，涉及一种垃圾处理机。背景技术[0002]随着人民生活水平的不断提升，城市规模和人口数量的迅速扩大和增加，伴随而来的城市生活垃圾也与日俱增，城市生活垃圾的污染已经成为一个非常严重的社会问题。[0003]现有的垃圾处理方式，一般是采用比较复杂的处理系统工程，且经常是采用填埋的方式，不能从根本上解决问题，造成第二次污染环境，但是在生活垃圾中经常存在可以重复
