垃圾处理机.pdf

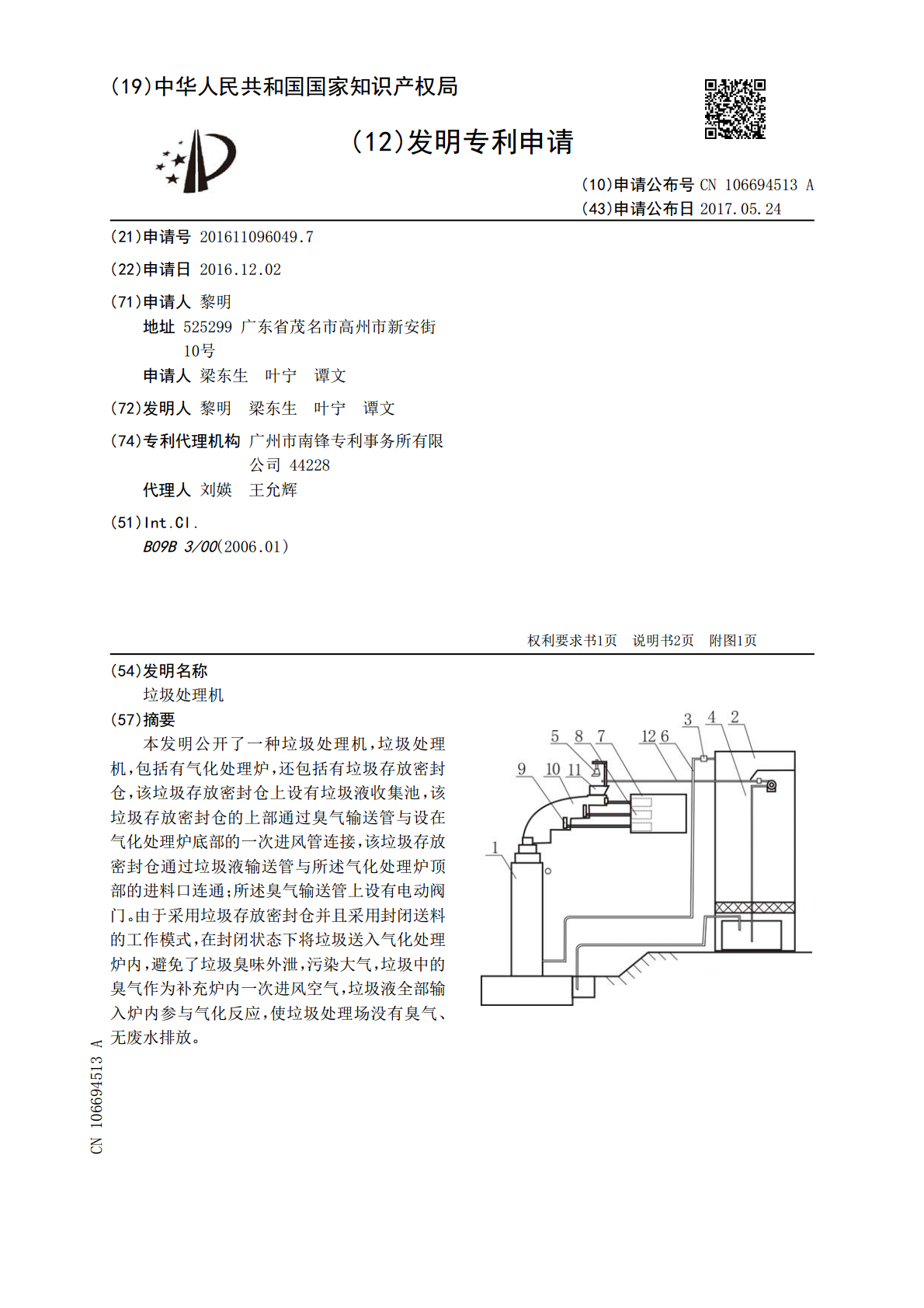

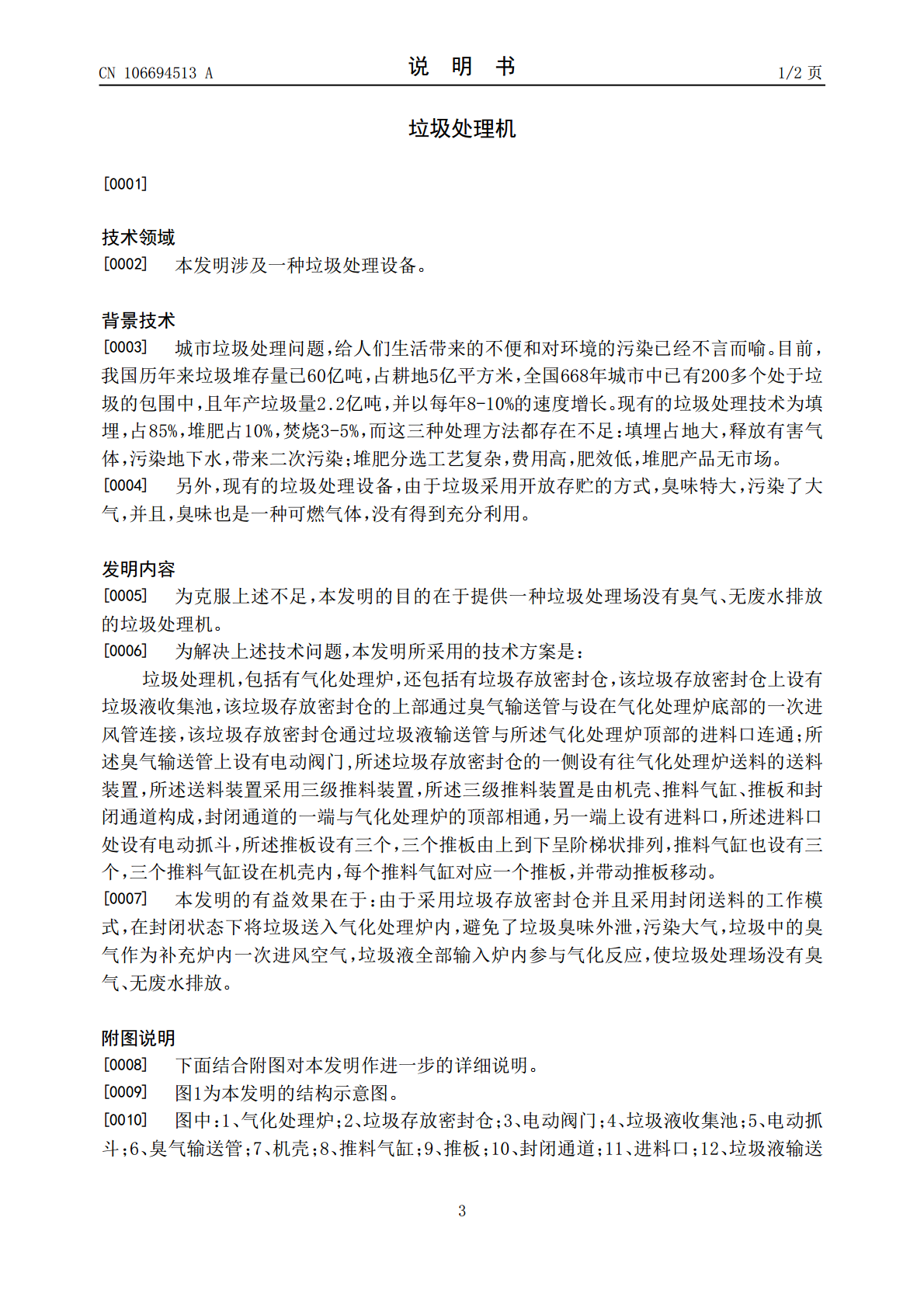

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106694513A(43)申请公布日2017.05.24(21)申请号201611096049.7(22)申请日2016.12.02(71)申请人黎明地址525299广东省茂名市高州市新安街10号申请人梁东生叶宁谭文(72)发明人黎明梁东生叶宁谭文(74)专利代理机构广州市南锋专利事务所有限公司44228代理人刘媖王允辉(51)Int.Cl.B09B3/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称垃圾处理机(57)摘要本发明公开了一种垃圾处理机，垃圾处理机，包括有气化处理炉，还包括有垃圾存放密封仓，该垃圾存放密封仓上设有垃圾液收集池，该垃圾存放密封仓的上部通过臭气输送管与设在气化处理炉底部的一次进风管连接，该垃圾存放密封仓通过垃圾液输送管与所述气化处理炉顶部的进料口连通；所述臭气输送管上设有电动阀门。由于采用垃圾存放密封仓并且采用封闭送料的工作模式，在封闭状态下将垃圾送入气化处理炉内，避免了垃圾臭味外泄，污染大气，垃圾中的臭气作为补充炉内一次进风空气，垃圾液全部输入炉内参与气化反应，使垃圾处理场没有臭气、无废水排放。CN106694513ACN106694513A权利要求书1/1页1.一种垃圾处理机，包括有气化处理炉，其特征在于：还包括有垃圾存放密封仓，该垃圾存放密封仓上设有垃圾液收集池，该垃圾存放密封仓的上部通过臭气输送管与设在气化处理炉底部的一次进风管连接，该垃圾存放密封仓通过垃圾液输送管与所述气化处理炉顶部的进料口连通；所述臭气输送管上设有电动阀门；所述垃圾存放密封仓的一侧设有往气化处理炉送料的送料装置，所述送料装置采用三级推料装置，所述三级推料装置是由机壳、推料气缸、推板和封闭通道构成，封闭通道的一端与气化处理炉的顶部相通，另一端上设有进料口，所述进料口处设有电动抓斗，所述推板设有三个，三个推板由上到下呈阶梯状排列，推料气缸也设有三个，三个推料气缸设在机壳内，每个推料气缸对应一个推板，并带动推板移动。2CN106694513A说明书1/2页垃圾处理机[0001]技术领域[0002]本发明涉及一种垃圾处理设备。背景技术[0003]城市垃圾处理问题，给人们生活带来的不便和对环境的污染已经不言而喻。目前，我国历年来垃圾堆存量已60亿吨，占耕地5亿平方米，全国668年城市中已有200多个处于垃圾的包围中，且年产垃圾量2.2亿吨，并以每年8-10%的速度增长。现有的垃圾处理技术为填埋，占85%，堆肥占10%，焚烧3-5%，而这三种处理方法都存在不足：填埋占地大，释放有害气体，污染地下水，带来二次污染；堆肥分选工艺复杂，费用高，肥效低，堆肥产品无市场。[0004]另外，现有的垃圾处理设备，由于垃圾采用开放存贮的方式，臭味特大，污染了大气，并且，臭味也是一种可燃气体，没有得到充分利用。发明内容[0005]为克服上述不足，本发明的目的在于提供一种垃圾处理场没有臭气、无废水排放的垃圾处理机。[0006]为解决上述技术问题，本发明所采用的技术方案是：垃圾处理机，包括有气化处理炉，还包括有垃圾存放密封仓，该垃圾存放密封仓上设有垃圾液收集池，该垃圾存放密封仓的上部通过臭气输送管与设在气化处理炉底部的一次进风管连接，该垃圾存放密封仓通过垃圾液输送管与所述气化处理炉顶部的进料口连通；所述臭气输送管上设有电动阀门,所述垃圾存放密封仓的一侧设有往气化处理炉送料的送料装置，所述送料装置采用三级推料装置，所述三级推料装置是由机壳、推料气缸、推板和封闭通道构成，封闭通道的一端与气化处理炉的顶部相通，另一端上设有进料口，所述进料口处设有电动抓斗，所述推板设有三个，三个推板由上到下呈阶梯状排列，推料气缸也设有三个，三个推料气缸设在机壳内，每个推料气缸对应一个推板，并带动推板移动。[0007]本发明的有益效果在于：由于采用垃圾存放密封仓并且采用封闭送料的工作模式，在封闭状态下将垃圾送入气化处理炉内，避免了垃圾臭味外泄，污染大气，垃圾中的臭气作为补充炉内一次进风空气，垃圾液全部输入炉内参与气化反应，使垃圾处理场没有臭气、无废水排放。附图说明[0008]下面结合附图对本发明作进一步的详细说明。[0009]图1为本发明的结构示意图。[0010]图中：1、气化处理炉；2、垃圾存放密封仓；3、电动阀门；4、垃圾液收集池；5、电动抓斗；6、臭气输送管；7、机壳；8、推料气缸；9、推板；10、封闭通道；11、进料口；12、垃圾液输送3CN106694513A说明书2/2页管。具体实施方式[0011]如图1所示，垃圾处理机，包括有气化处理炉1和垃圾存放密封仓2，该垃圾存放密封仓上设有垃圾液收集池4，该垃圾存放密封仓2的上部通过臭气输送管6与设在气化处理炉1底部的一次进风管连
