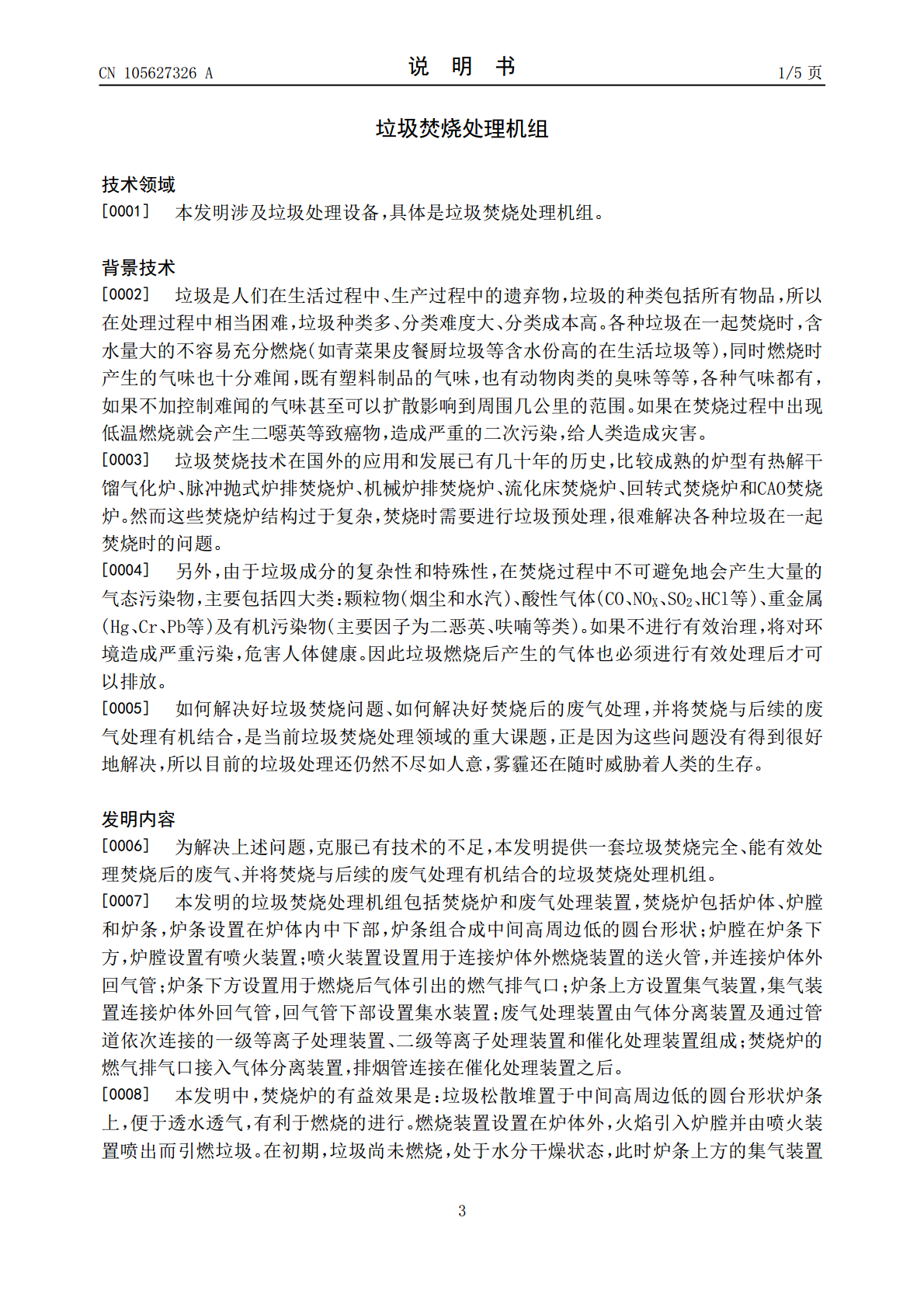

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105627326A(43)申请公布日2016.06.01(21)申请号201610141250.6(22)申请日2016.03.14(71)申请人桂林市宏远能源科技服务有限公司地址541004广西壮族自治区桂林市七星区东二环路金鸡岭路口往北600米(72)发明人唐德养(51)Int.Cl.F23G5/04(2006.01)F23G5/44(2006.01)权利要求书1页说明书5页附图2页(54)发明名称垃圾焚烧处理机组(57)摘要本发明的垃圾焚烧处理机组包括焚烧炉和废气处理装置，焚烧炉包括炉体、炉膛和炉条，炉体内中下部的炉条组合成中间高周边低的圆台形状；炉条下方的炉膛设置有喷火装置；喷火装置的送火管连接炉体外燃烧装置，喷火装置还连接炉体外回气管；炉条下方设置燃气排气口；炉条上方设置集气装置，集气装置连接炉体外回气管，回气管下部设置集水装置；废气处理装置由气体分离装置及通过管道依次连接的一级等离子处理装置、二级等离子处理装置和催化处理装置组成；焚烧炉的燃气排气口接入气体分离装置，排烟管连接在催化处理装置之后。该机组结构简单，将焚烧与后续的废气处理有机结合，垃圾焚烧完全、能有效处理焚烧后的废气。CN105627326ACN105627326A权利要求书1/1页1.垃圾焚烧处理机组，包括焚烧炉和废气处理装置，其特征在于：焚烧炉包括炉体、炉膛和炉条，炉条设置在炉体内中下部，炉条组合成中间高周边低的圆台形状；炉膛在炉条下方，炉膛设置有喷火装置；喷火装置设置用于连接炉体外燃烧装置的送火管，并连接炉体外回气管；炉条下方设置用于燃烧后气体引出的燃气排气口；炉条上方设置集气装置，集气装置连接炉体外回气管，回气管下部设置集水装置；废气处理装置由气体分离装置及通过管道依次连接的一级等离子处理装置、二级等离子处理装置和催化处理装置组成；焚烧炉的燃气排气口接入气体分离装置，排烟管连接在催化处理装置之后。2.根据权利要求1所述的垃圾焚烧处理机组，其特征在于：气体分离装置包括外筒、进气管、隔板、辐条盘、转动轴、排气管；外筒设置有进气管、排气管；外筒内安置有转动轴，轴的一端伸出筒外与传动轮相连；外筒内壁设置有多块隔板，每块隔板之后设置辐条盘，辐条盘安置在转动轴上；隔板中心开有气流孔，气流孔直径小于辐条盘直径。3.根据权利要求1所述的垃圾焚烧处理机组，其特征在于：一级等离子处理装置选用等离子静电除尘气体净化设备。4.根据权利要求1所述的垃圾焚烧处理机组，其特征在于：二级等离子处理装置选用低温等离子体气体净化设备。5.根据权利要求1所述的垃圾焚烧处理机组，其特征在于：催化处理装置选自：光触媒催化设备或化学催化氧化设备。6.根据权利要求5所述的垃圾焚烧处理机组，其特征在于：光触媒催化设备选自：紫外光光触媒催化设备、可见光光触媒催化设备或远红外光光触媒催化设备。2CN105627326A说明书1/5页垃圾焚烧处理机组技术领域[0001]本发明涉及垃圾处理设备，具体是垃圾焚烧处理机组。背景技术[0002]垃圾是人们在生活过程中、生产过程中的遗弃物，垃圾的种类包括所有物品，所以在处理过程中相当困难，垃圾种类多、分类难度大、分类成本高。各种垃圾在一起焚烧时，含水量大的不容易充分燃烧(如青菜果皮餐厨垃圾等含水份高的在生活垃圾等)，同时燃烧时产生的气味也十分难闻，既有塑料制品的气味，也有动物肉类的臭味等等，各种气味都有，如果不加控制难闻的气味甚至可以扩散影响到周围几公里的范围。如果在焚烧过程中出现低温燃烧就会产生二噁英等致癌物，造成严重的二次污染，给人类造成灾害。[0003]垃圾焚烧技术在国外的应用和发展已有几十年的历史，比较成熟的炉型有热解干馏气化炉、脉冲抛式炉排焚烧炉、机械炉排焚烧炉、流化床焚烧炉、回转式焚烧炉和CAO焚烧炉。然而这些焚烧炉结构过于复杂，焚烧时需要进行垃圾预处理，很难解决各种垃圾在一起焚烧时的问题。[0004]另外，由于垃圾成分的复杂性和特殊性，在焚烧过程中不可避免地会产生大量的气态污染物，主要包括四大类：颗粒物(烟尘和水汽)、酸性气体(CO、NOX、SO2、HCl等)、重金属(Hg、Cr、Pb等)及有机污染物(主要因子为二恶英、呋喃等类)。如果不进行有效治理，将对环境造成严重污染，危害人体健康。因此垃圾燃烧后产生的气体也必须进行有效处理后才可以排放。[0005]如何解决好垃圾焚烧问题、如何解决好焚烧后的废气处理，并将焚烧与后续的废气处理有机结合，是当前垃圾焚烧处理领域的重大课题，正是因为这些问题没有得到很好地解决，所以目前的垃圾处理还仍然不尽如人意，雾霾还在随时威胁着人类的生存。发明内容[0006]为解决上述问题，克服已有技术的不足，本发明提供一套垃圾焚烧完全、能有效处理焚烧
