具有防护结构的开关柜.pdf

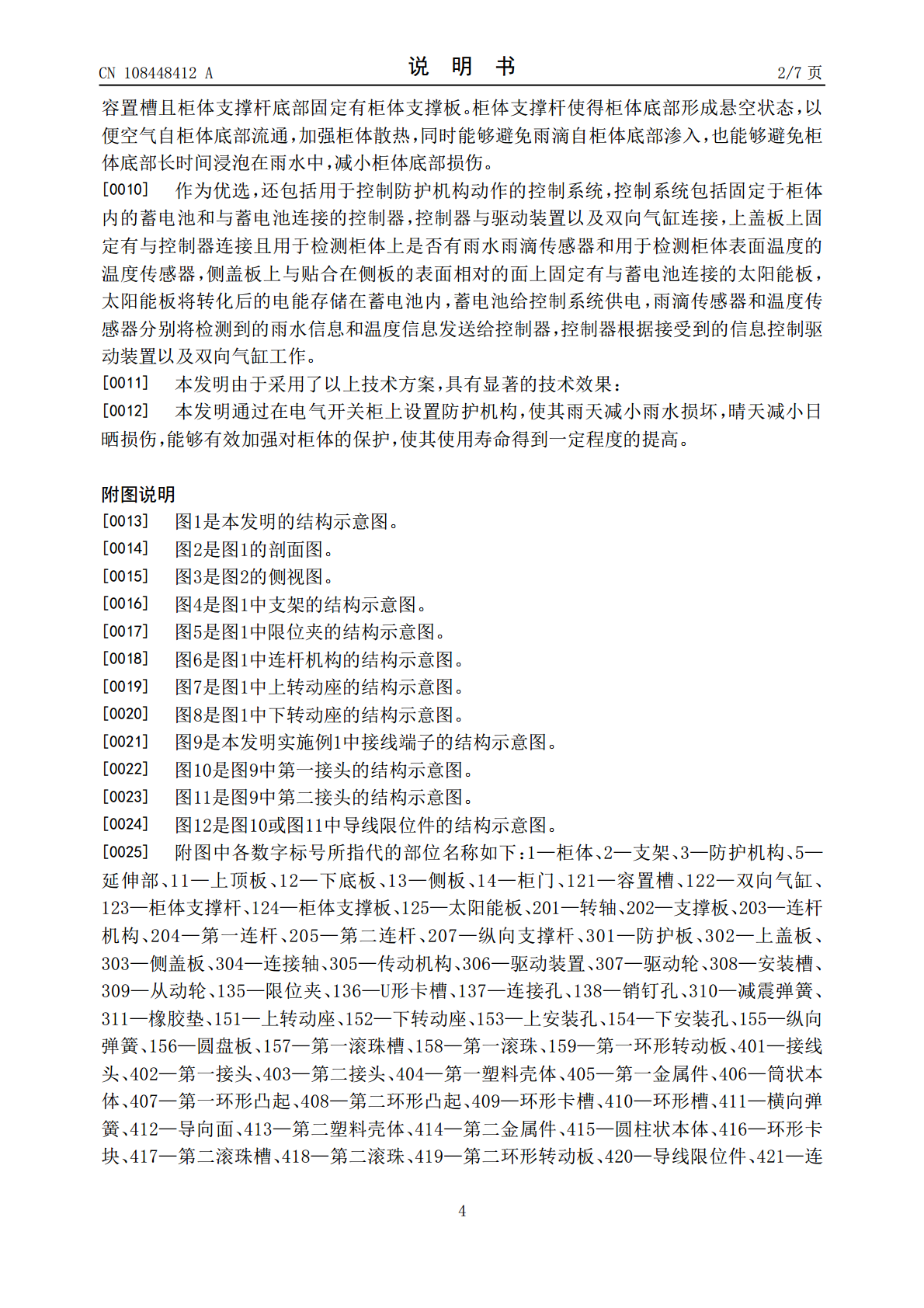

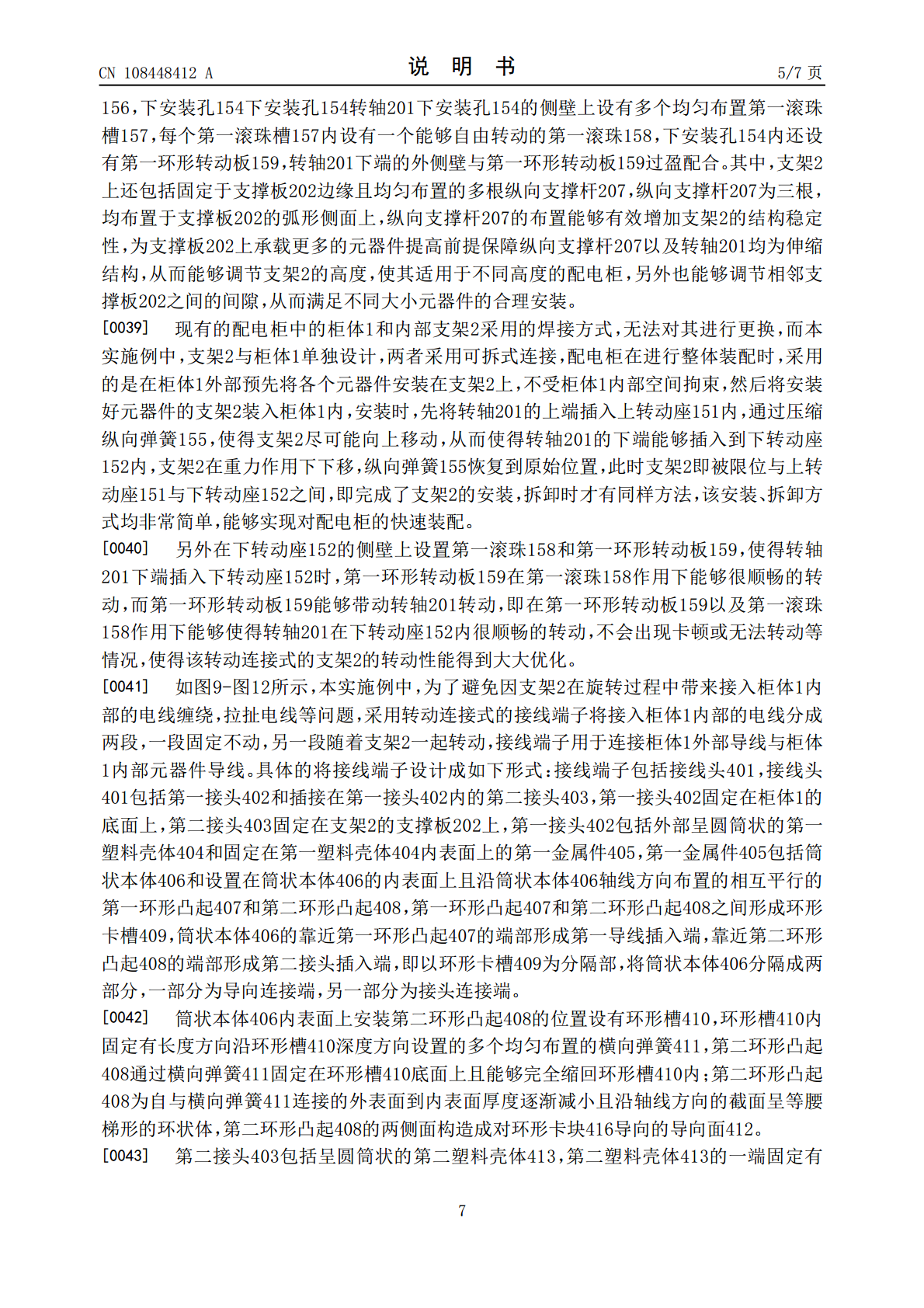

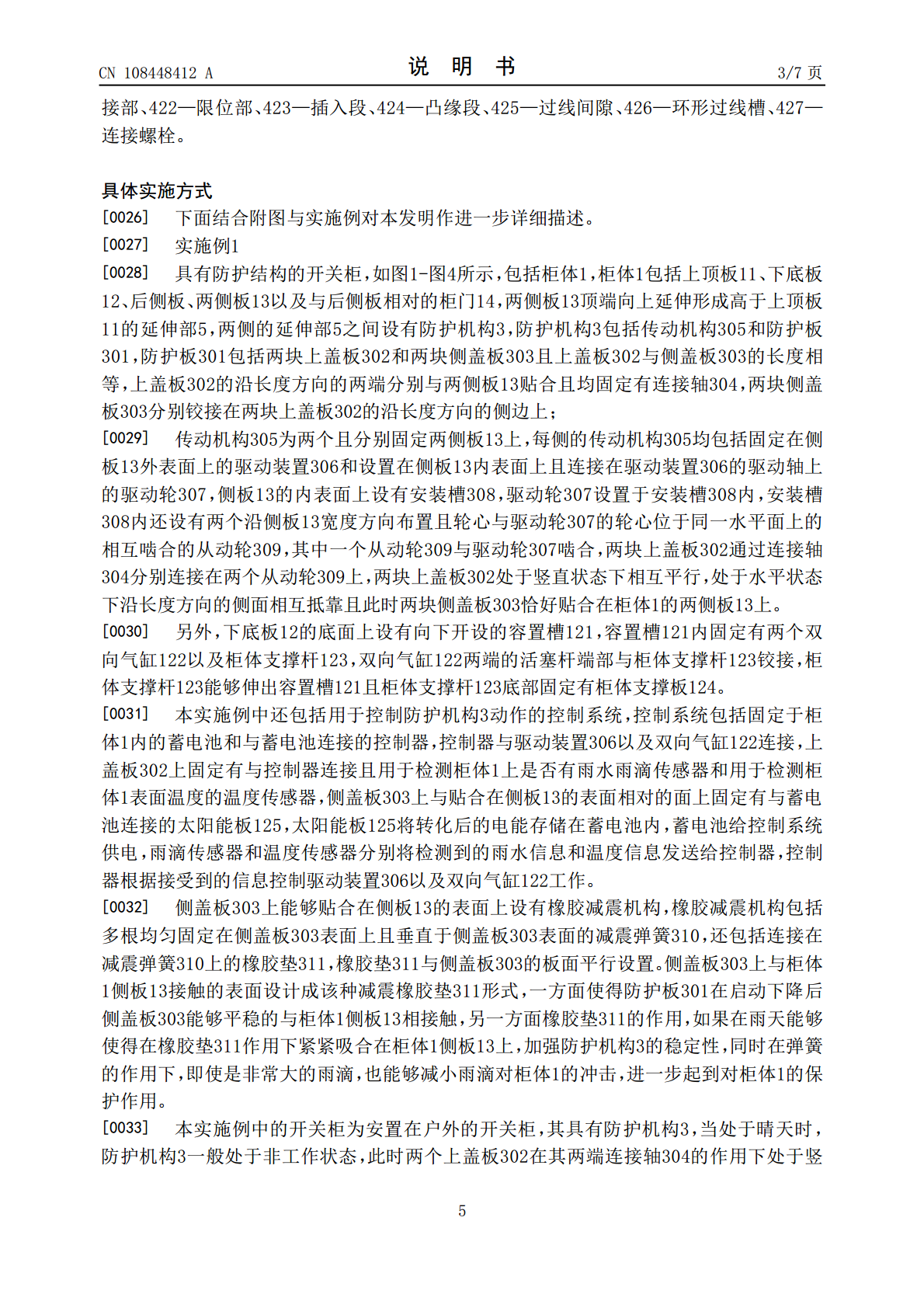

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108448412A(43)申请公布日2018.08.24(21)申请号201810397963.8(22)申请日2018.04.28(71)申请人衢州职业技术学院地址324000浙江省衢州市柯城区白云街道江源路18号(72)发明人赵建伟黄云龙郑孝怡李培江(74)专利代理机构杭州永曙知识产权代理事务所(特殊普通合伙)33280代理人曹康华(51)Int.Cl.H02B1/30(2006.01)H02B1/54(2006.01)权利要求书1页说明书7页附图10页(54)发明名称具有防护结构的开关柜(57)摘要本发明涉及一种电气开关柜，公开了一种具有防护结构的开关柜，其包括柜体(1)，柜体(1)上设有防护机构(3)，防护机构(3)包括传动机构(305)和防护板(301)，防护板(301)包括两块上盖板(302)和两块侧盖板(303)，上盖板(302)上固定有连接轴(304)；传动机构(305)包括驱动装置(306)、驱动轮(307)和两个轮心与驱动轮(307)的轮心位于同一水平面上的相互啮合的从动轮(309)，两块上盖板(302)通过连接轴(304)分别连接在两个从动轮(309)上。本发明通过在电气开关柜上设置防护机构(3)，使其雨天减小雨水损坏，晴天减小日晒损伤，能够有效加强对柜体(1)的保护，使其使用寿命得到一定程度的提高。CN108448412ACN108448412A权利要求书1/1页1.具有防护结构的开关柜，包括柜体(1)，柜体(1)包括上顶板(11)、下底板(12)、后侧板、左右两侧板(13)以及与后侧板相对的柜门(14)，其特征在于：两侧板(13)顶端向上延伸形成高于上顶板(11)的延伸部(5)，两侧的延伸部(5)之间设有防护机构(3)，防护机构(3)包括传动机构(305)和防护板(301)，防护板(301)包括两块上盖板(302)和两块侧盖板(303)且上盖板(302)与侧盖板(303)的长度相等，上盖板(302)的沿长度方向的两端分别与两侧板(13)贴合且均固定有连接轴(304)，两块侧盖板(303)分别铰接在两块上盖板(302)的沿长度方向的侧边上；传动机构(305)为两个且分别固定两侧板(13)上，每侧的传动机构(305)均包括固定在侧板(13)外表面上的驱动装置(306)和设置在侧板(13)内表面上且连接在驱动装置(306)的驱动轴上的驱动轮(307)，侧板(13)的内表面上设有安装槽(308)，驱动轮(307)设置于安装槽(308)内，安装槽(308)内还设有两个沿侧板(13)宽度方向布置且轮心与驱动轮(307)的轮心位于同一水平面上的相互啮合的从动轮(309)，其中一个从动轮(309)与驱动轮(307)啮合，两块上盖板(302)通过连接轴(304)分别连接在两个从动轮(309)上，两块上盖板(302)处于竖直状态下相互平行，处于水平状态下沿长度方向的侧面相互抵靠且此时两块侧盖板(303)恰好贴合在柜体(1)的两侧板(13)上。2.根据权利要求1所述的具有防护结构的开关柜，其特征在于：侧盖板(303)上能够贴合在侧板(13)的表面上设有橡胶减震机构，橡胶减震机构包括多根均匀固定在侧盖板(303)表面上且垂直于侧盖板(303)表面的减震弹簧(310)，还包括连接在减震弹簧(310)上的橡胶垫(311)，橡胶垫(311)与侧盖板(303)的板面平行设置。3.根据权利要求1所述的具有防护结构的开关柜，其特征在于：下底板(12)的底面上设有向下开设的容置槽(121)，容置槽(121)内固定有两个双向气缸(122)以及柜体支撑杆(123)，双向气缸(122)两端的活塞杆端部与柜体支撑杆(123)铰接，柜体支撑杆(123)能够伸出容置槽(121)且柜体支撑杆(123)底部固定有柜体支撑板(124)。4.根据权利要求1所述的具有防护结构的开关柜，其特征在于：还包括用于控制防护机构(3)动作的控制系统，控制系统包括固定于柜体(1)内的蓄电池和与蓄电池连接的控制器，控制器与驱动装置(306)以及双向气缸(122)连接，上盖板(302)上固定有与控制器连接且用于检测柜体(1)上是否有雨水雨滴传感器和用于检测柜体(1)表面温度的温度传感器，侧盖板(303)上与贴合在侧板(13)的表面相对的面上固定有与蓄电池连接的太阳能板(125)，太阳能板(125)将转化后的电能存储在蓄电池内，蓄电池给控制系统供电，雨滴传感器和温度传感器分别将检测到的雨水信息和温度信息发送给控制器，控制器根据接受到的信息控制驱动装置(306)以及双向气缸(122)工作。2CN108448412A说明书1/7页具有防护结构的开关柜技术领域[0001]本发明涉及一种电气开关柜，尤其涉及
