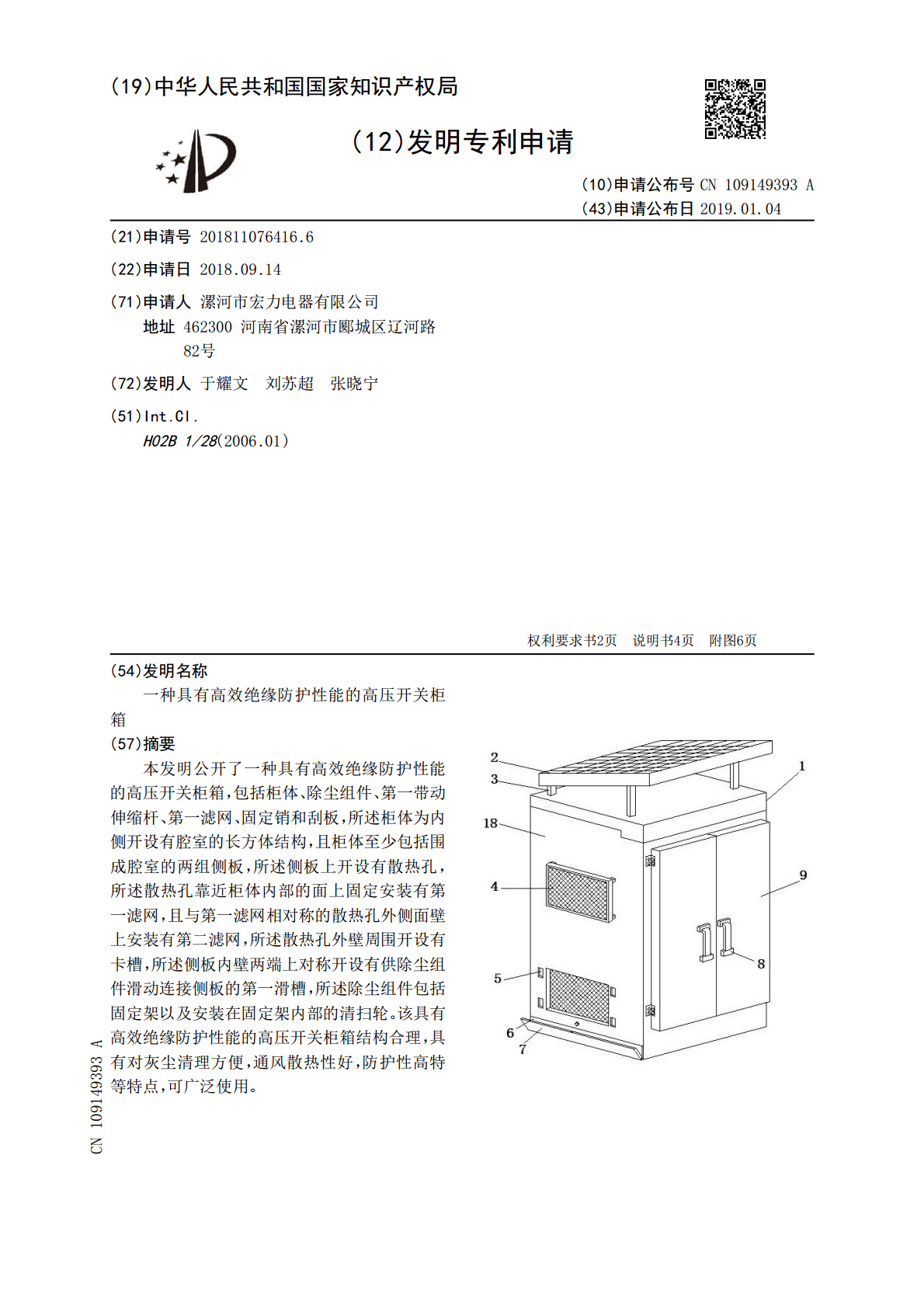

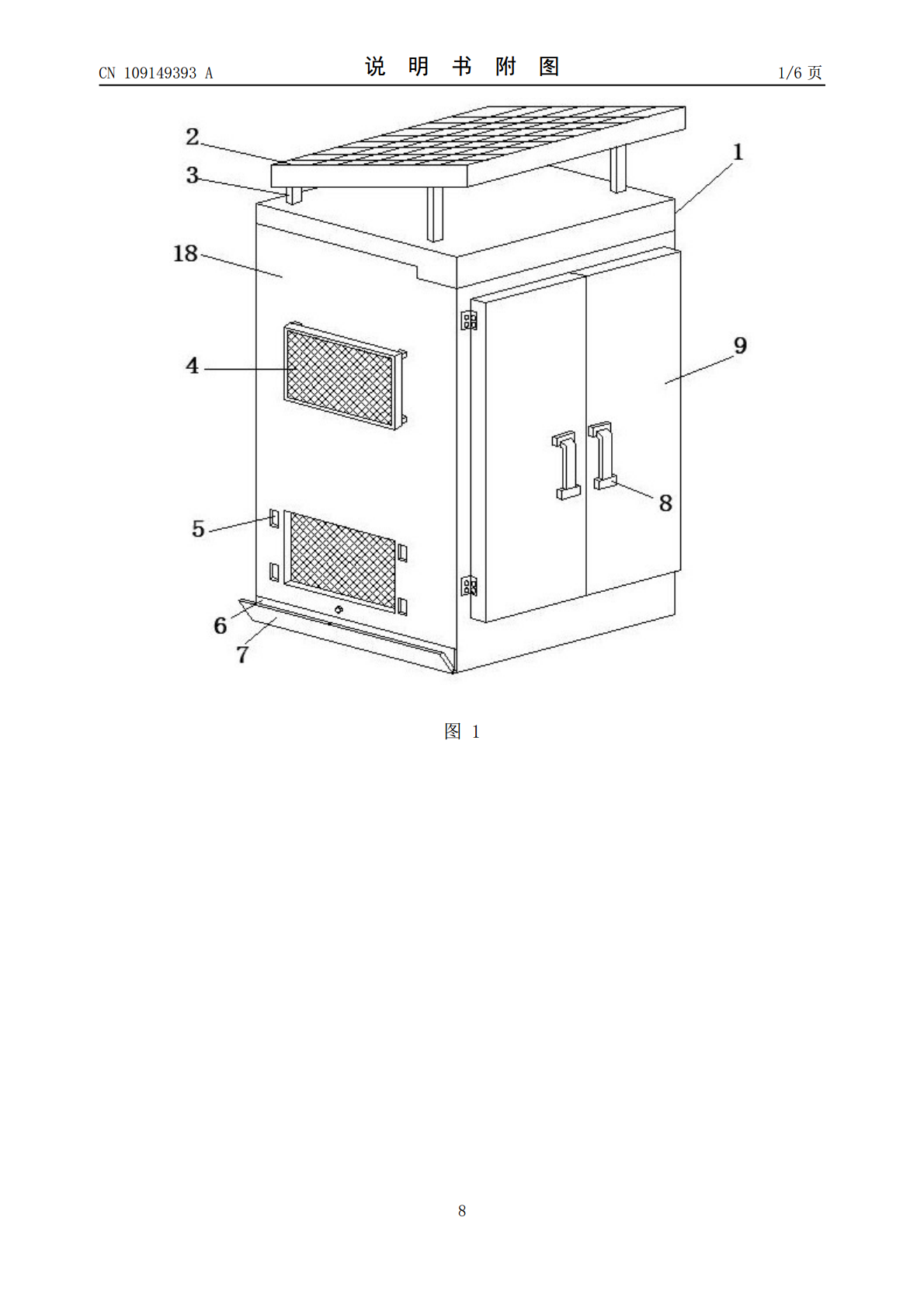

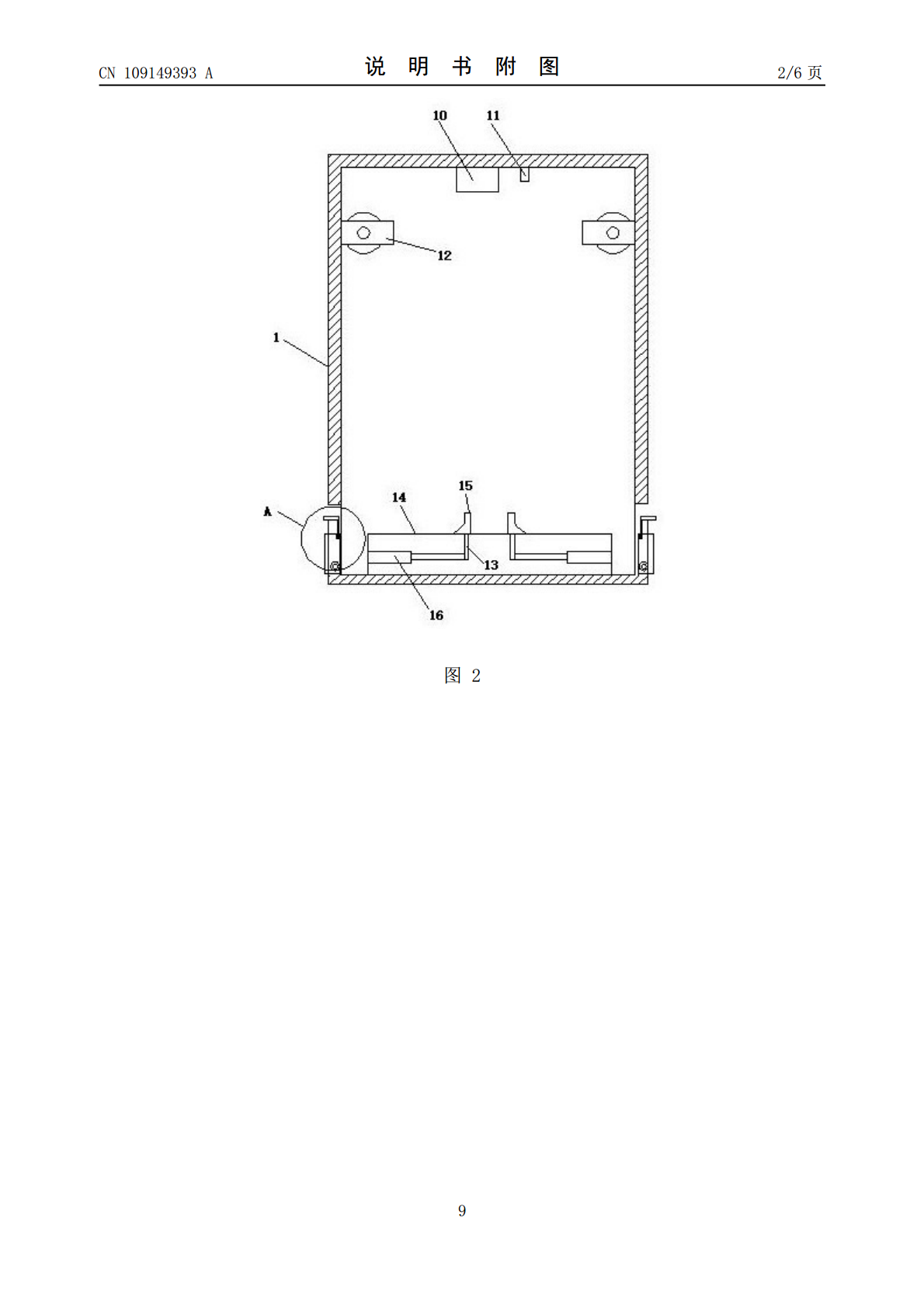

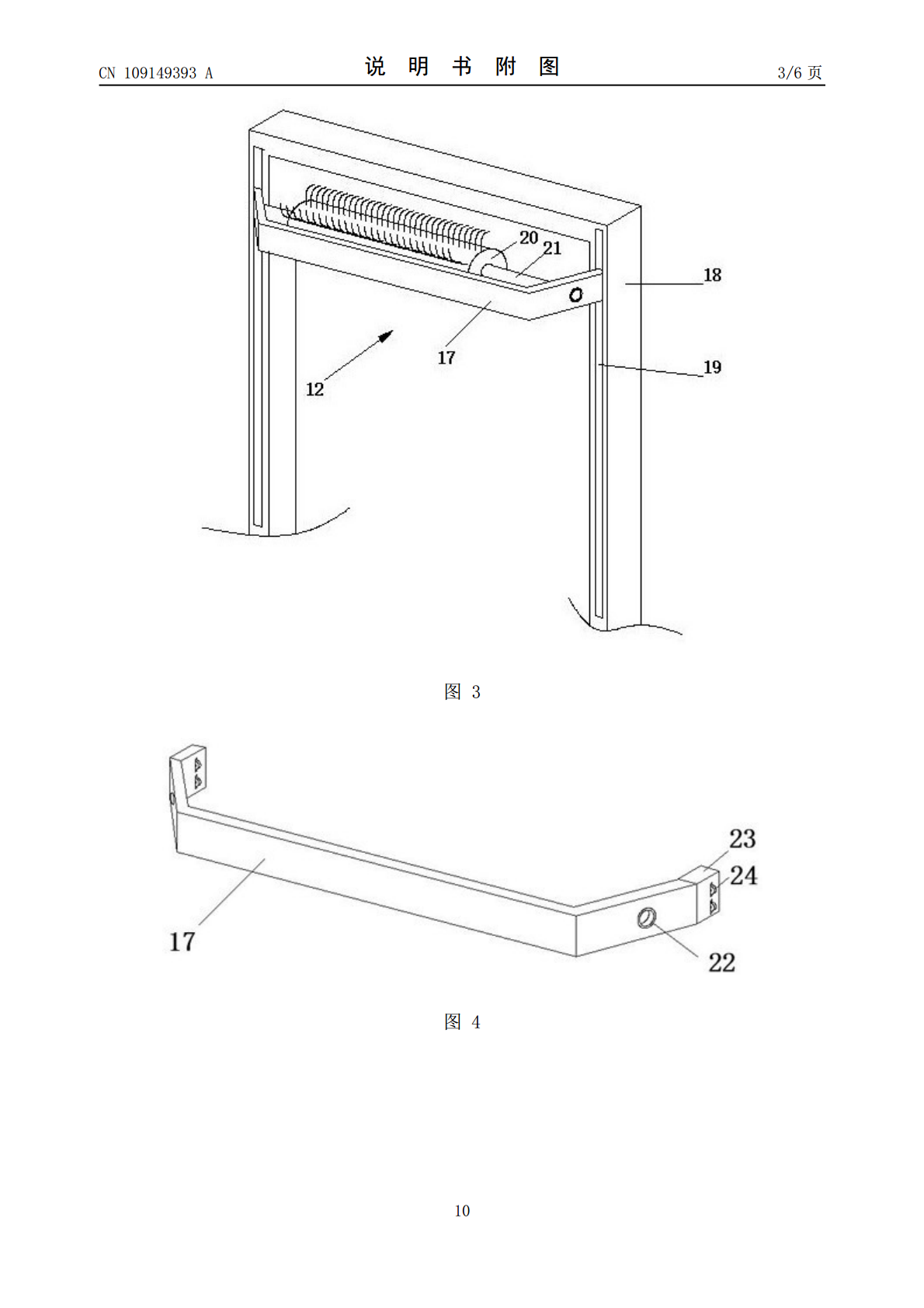

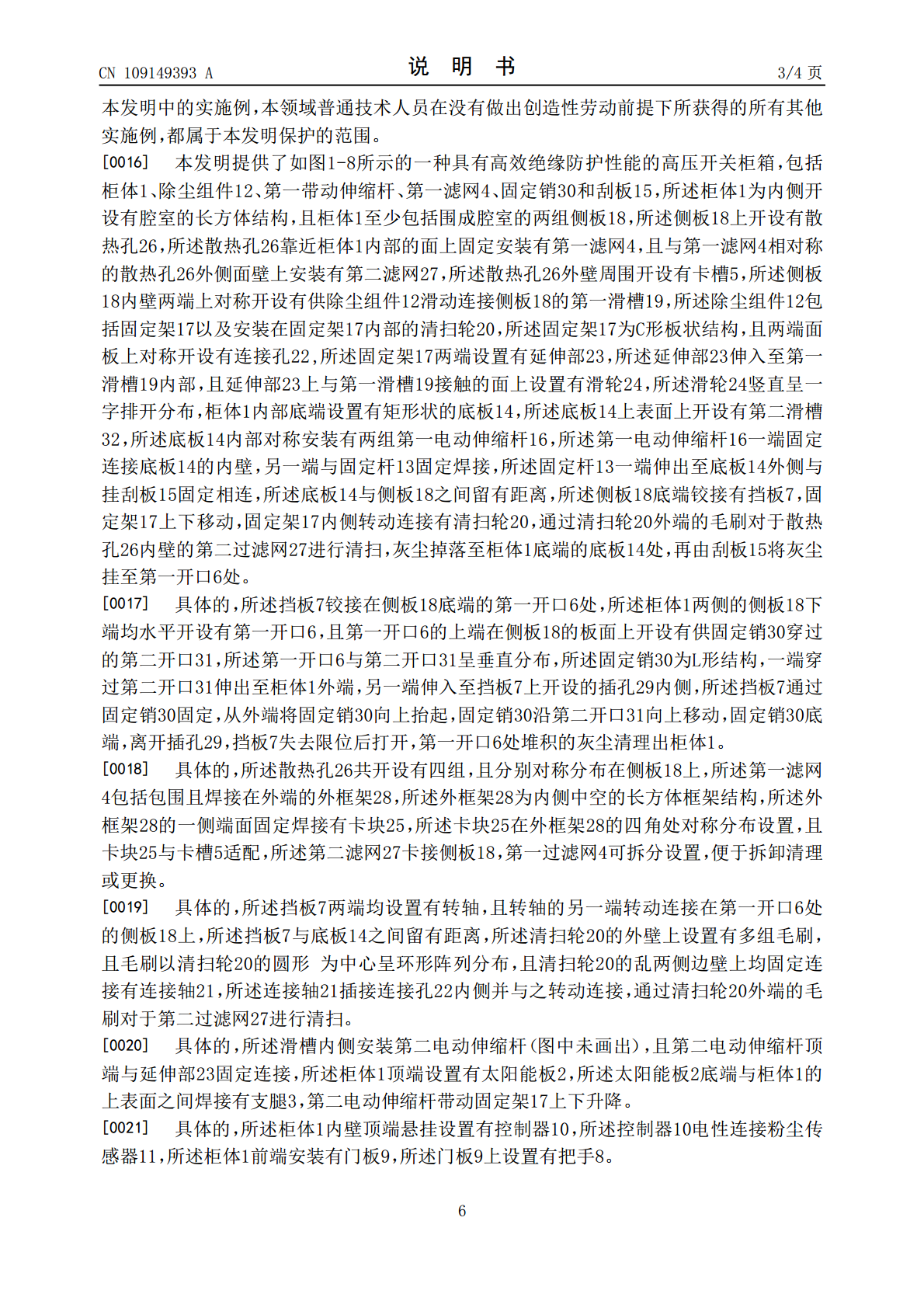

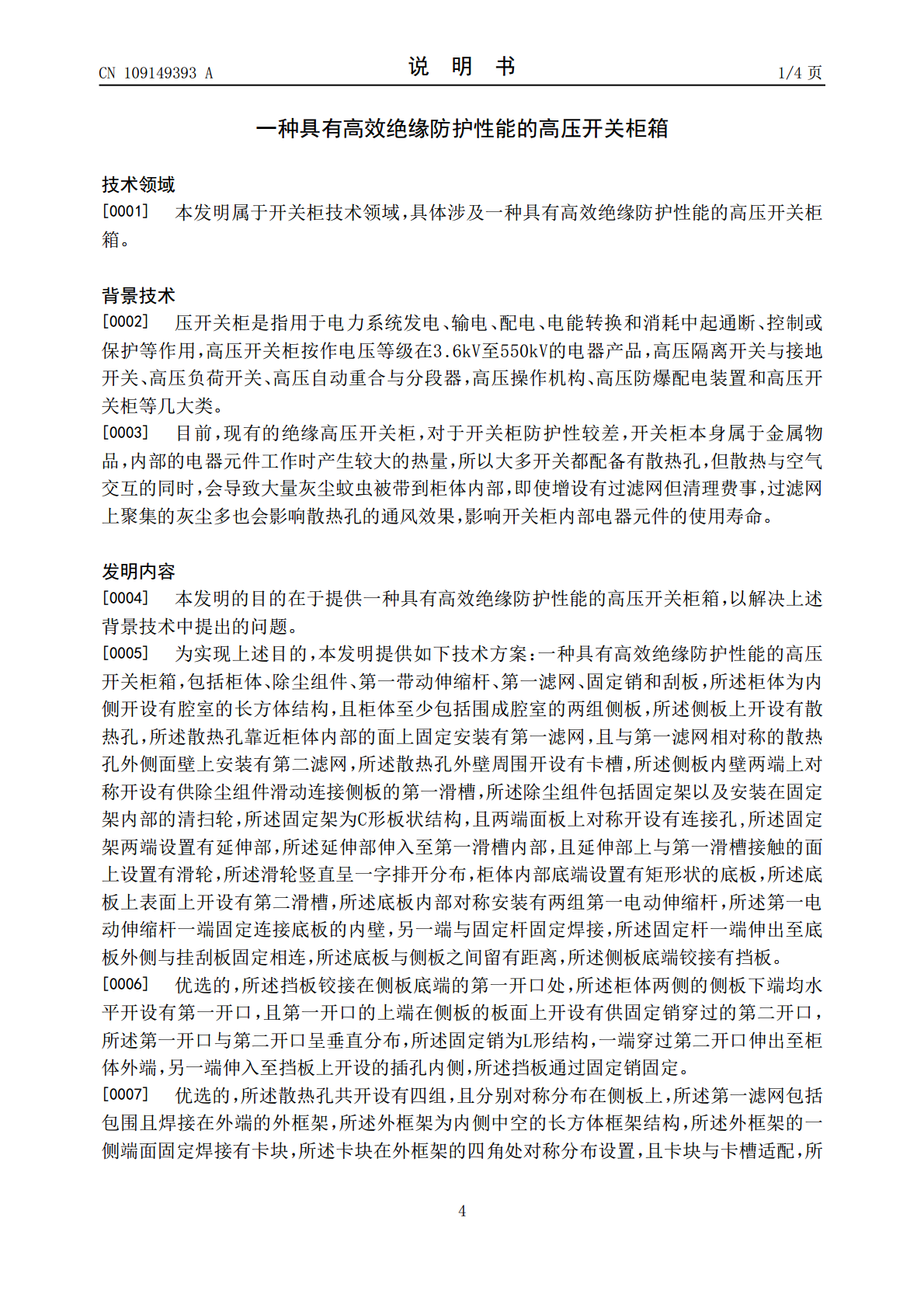

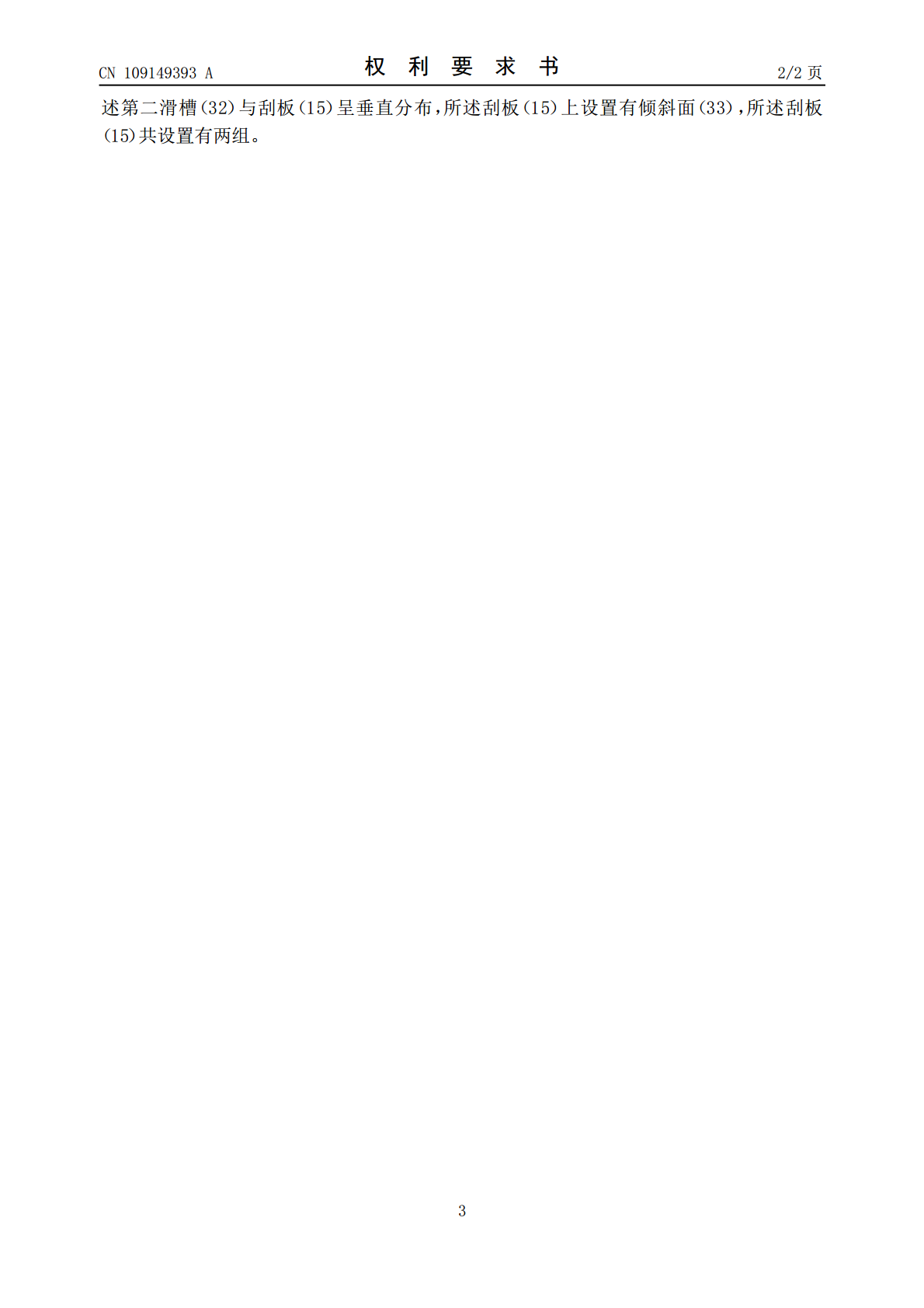

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109149393A(43)申请公布日2019.01.04(21)申请号201811076416.6(22)申请日2018.09.14(71)申请人漯河市宏力电器有限公司地址462300河南省漯河市郾城区辽河路82号(72)发明人于耀文刘苏超张晓宁(51)Int.Cl.H02B1/28(2006.01)权利要求书2页说明书4页附图6页(54)发明名称一种具有高效绝缘防护性能的高压开关柜箱(57)摘要本发明公开了一种具有高效绝缘防护性能的高压开关柜箱，包括柜体、除尘组件、第一带动伸缩杆、第一滤网、固定销和刮板，所述柜体为内侧开设有腔室的长方体结构，且柜体至少包括围成腔室的两组侧板，所述侧板上开设有散热孔，所述散热孔靠近柜体内部的面上固定安装有第一滤网，且与第一滤网相对称的散热孔外侧面壁上安装有第二滤网，所述散热孔外壁周围开设有卡槽，所述侧板内壁两端上对称开设有供除尘组件滑动连接侧板的第一滑槽，所述除尘组件包括固定架以及安装在固定架内部的清扫轮。该具有高效绝缘防护性能的高压开关柜箱结构合理，具有对灰尘清理方便，通风散热性好，防护性高特等特点，可广泛使用。CN109149393ACN109149393A权利要求书1/2页1.一种具有高效绝缘防护性能的高压开关柜箱，包括柜体（1）、除尘组件（12）、第一带动伸缩杆、第一滤网（4）、固定销（30）和刮板（15），其特征在于：所述柜体（1）为内侧开设有腔室的长方体结构，且柜体（1）至少包括围成腔室的两组侧板（18），所述侧板（18）上开设有散热孔（26），所述散热孔（26）靠近柜体（1）内部的面上固定安装有第一滤网（4），且与第一滤网（4）相对称的散热孔（26）外侧面壁上安装有第二滤网（27），所述散热孔（26）外壁周围开设有卡槽（5），所述侧板（18）内壁两端上对称开设有供除尘组件（12）滑动连接侧板（18）的第一滑槽（19），所述除尘组件（12）包括固定架（17）以及安装在固定架（17）内部的清扫轮（20），所述固定架（17）为C形板状结构，且两端面板上对称开设有连接孔（22）,所述固定架（17）两端设置有延伸部（23），所述延伸部（23）伸入至第一滑槽（19）内部，且延伸部（23）上与第一滑槽（19）接触的面上设置有滑轮（24），所述滑轮（24）竖直呈一字排开分布，柜体（1）内部底端设置有矩形状的底板（14），所述底板（14）上表面上开设有第二滑槽（32），所述底板（14）内部对称安装有两组第一电动伸缩杆（16），所述第一电动伸缩杆（16）一端固定连接底板（14）的内壁，另一端与固定杆（13）固定焊接，所述固定杆（13）一端伸出至底板（14）外侧与挂刮板（15）固定相连，所述底板（14）与侧板（18）之间留有距离，所述侧板（18）底端铰接有挡板（7）。2.根据权利要求1所述的一种具有高效绝缘防护性能的高压开关柜箱，其特征在于：所述挡板（7）铰接在侧板（18）底端的第一开口（6）处，所述柜体（1）两侧的侧板（18）下端均水平开设有第一开口（6），且第一开口（6）的上端在侧板（18）的板面上开设有供固定销（30）穿过的第二开口（31），所述第一开口（6）与第二开口（31）呈垂直分布，所述固定销（30）为L形结构，一端穿过第二开口（31）伸出至柜体（1）外端，另一端伸入至挡板（7）上开设的插孔（29）内侧，所述挡板（7）通过固定销（30）固定。3.根据权利要求1所述的一种具有高效绝缘防护性能的高压开关柜箱，其特征在于：所述散热孔（26）共开设有四组，且分别对称分布在侧板（18）上，所述第一滤网（4）包括包围且焊接在外端的外框架（28），所述外框架（28）为内侧中空的长方体框架结构，所述外框架（28）的一侧端面固定焊接有卡块（25），所述卡块（25）在外框架（28）的四角处对称分布设置，且卡块（25）与卡槽（5）适配，所述第二滤网（27）卡接侧板（18）。4.根据权利要求2所述的一种具有高效绝缘防护性能的高压开关柜箱，其特征在于：所述挡板（7）两端均设置有转轴，且转轴的另一端转动连接在第一开口（6）处的侧板（18）上，所述挡板（7）与底板（14）之间留有距离，所述清扫轮（20）的外壁上设置有多组毛刷，且毛刷以清扫轮（20）的圆形为中心呈环形阵列分布，且清扫轮（20）的乱两侧边壁上均固定连接有连接轴（21），所述连接轴（21）插接连接孔（22）内侧并与之转动连接。5.根据权利要求1所述的一种具有高效绝缘防护性能的高压开关柜箱，其特征在于：所述滑槽内侧安装第二电动伸缩杆，且第二电动伸缩杆顶端与延伸部（23）固定连接，所述柜体（1）顶端设置有太阳能板（2），所述太阳能板（2）底端与柜体（1）的上表面之间焊接有支腿（3）。
