一种具有测温结构的开关柜.pdf

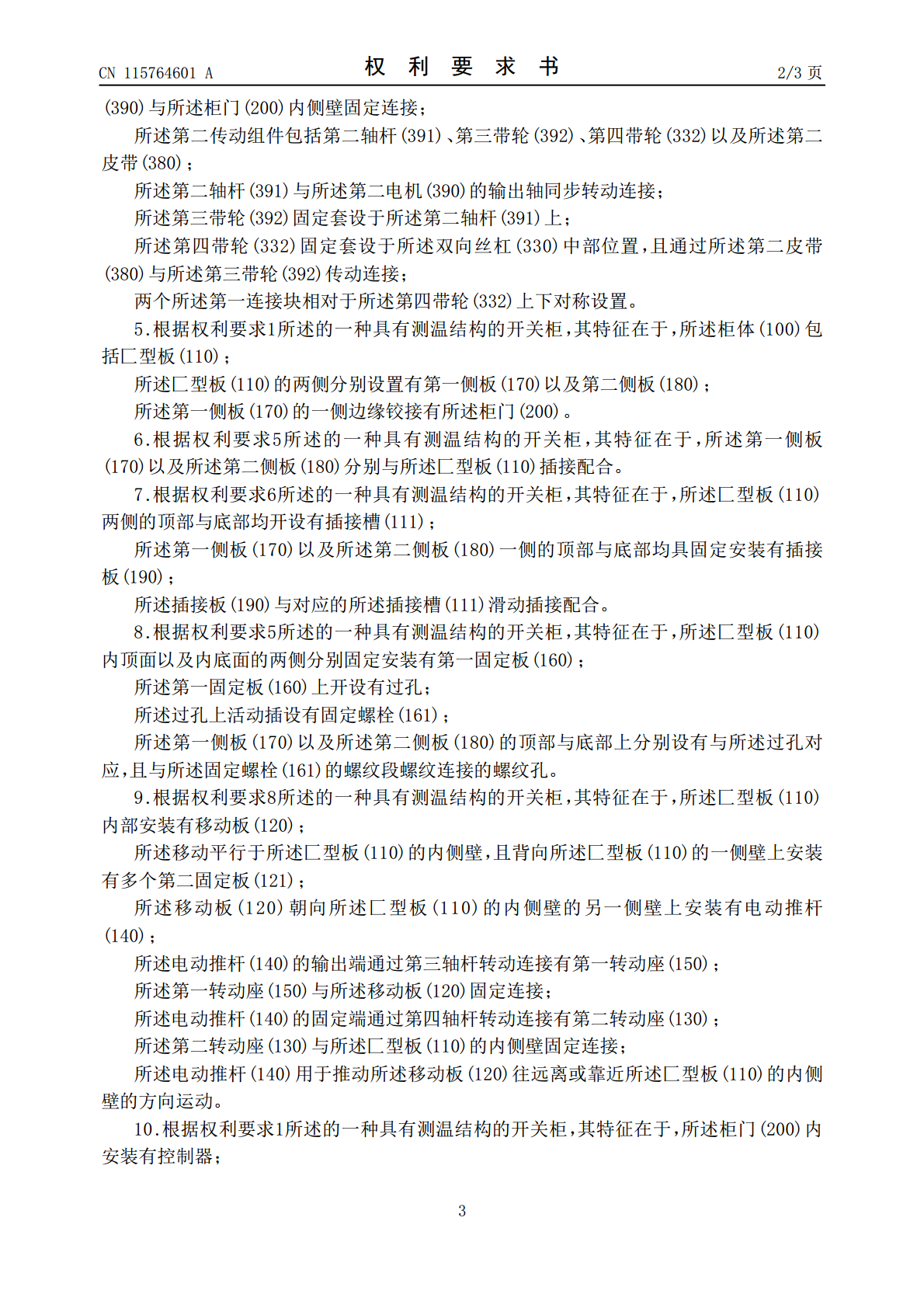

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115764601A(43)申请公布日2023.03.07(21)申请号202211565586.7H02B1/32(2022.01)(22)申请日2022.12.07H02B1/30(2006.01)H02B1/24(2022.01)(71)申请人南方电网电力科技股份有限公司H02B1/38(2006.01)地址510000广东省广州市越秀区西华路捶帽新街1-3号华业大厦附楼501-503室(72)发明人洪丹仪李宁宁苏启奖雷霆(74)专利代理机构北京集佳知识产权代理有限公司11227专利代理师乔欢欢(51)Int.Cl.H02B1/34(2006.01)G01J5/00(2006.01)G01J5/02(2022.01)G01J5/07(2006.01)权利要求书3页说明书7页附图5页(54)发明名称一种具有测温结构的开关柜(57)摘要本申请公开了一种具有测温结构的开关柜，涉及开关柜技术领域，包括开关柜本体以及测温机构；测温机构包括安装板和两个L型盒；安装板上靠近一侧边缘位置沿竖直方向开设有第一滑动通孔；L型盒与第一滑动通孔滑动配合；第二盒段内枢接有螺杆；螺杆上螺纹套设有与第一盒段内滑动配合的第一滑块，第一滑块连接有设置有温度传感器的传感器座；L型盒上固定有通过第一传动组件与螺杆连接的第一电。安装板一侧沿竖直方向枢接设置有双向丝杠；双向丝杠上螺纹套设有两个第二连接块；两个第二连接块分别一一对应与第一电机连接，双向丝杠受第二电机驱动。上述设计避免了该具有测温结构的开关柜内部安装的各个元器件因温度过高且处理不及时而损坏的问题。CN115764601ACN115764601A权利要求书1/3页1.一种具有测温结构的开关柜，其特征在于，包括开关柜本体以及测温机构(300)；所述开关柜本体包括柜体(100)以及柜门(200)；所述柜门(200)可开闭地安装于所述柜体(100)上；所述测温机构(300)安装于所述柜门(200)内侧，包括安装板(310)和两个L型盒(320)；两个所述L型盒(320)呈水平设置，且均包括第一盒段(3201)以及与所述第一盒段(3201)垂直连接的第二盒段(3202)；所述安装板(310)固定安装于所述柜门(200)的内侧，且所述安装板(310)朝向所述柜门(200)内侧的一侧壁与所述柜门(200)内侧壁之间围成容置空间；所述安装板(310)上靠近一侧边缘位置沿竖直方向开设有第一滑动通孔(311)；所述第一盒段(3201)远离第二盒段(3202)的一端经所述第一滑动伸入所述容置空间内，所述第一盒段(3201)与所述第一滑动通孔(311)滑动配合；所述第一盒段(3201)滑动设置于所述安装板(310)背向所述柜门(200)内侧的一侧壁上；所述第二盒段(3202)内枢接有螺杆(360)；所述螺杆(360)上螺纹套设有与所述第一盒段(3201)内滑动配合的第一滑块(362)；所述第二盒段(3202)背向所述安装板(310)的一侧壁上沿自身长度方向开设有第二滑动通孔(322)；所述第一滑块(362)连接有伸出所述第二滑动通孔(322)的第一连接块；所述第一连接块上连接有传感器座(370)；所述传感器座(370)上固定有多个温度传感器(371)；所述第一盒段(3201)于伸入所述容置空间内的一侧壁上固定有第一电机(340)；所述第一电机(340)通过设置于所述第一盒段(3201)内的第一传动组件与所述螺杆(360)传动连接；所述容置空间内沿竖直方向枢接设置有双向丝杠(330)；所述双向丝杠(330)上螺纹套设有两个第二连接块(331)；两个所述第二连接块(331)分别一一对应与所述第一电机(340)连接；所述容置空间内还安装有第二电机(390)；所述第二电机(390)通过第二传动组件与所述双向丝杠(330)传动连接。2.根据权利要求1所述的一种具有测温结构的开关柜，其特征在于，所述安装板(310)上靠近另一侧边缘位置沿竖直方向开设有滑槽(312)；所述第二盒段(3202)远离所述第一盒段(3201)的一端安装有与所述滑槽(312)滑动配合的第二滑块(321)。3.根据权利要求1所述的一种具有测温结构的开关柜，其特征在于，所述第一传动组件包括第一轴杆(341)、第一带轮(342)、第二带轮(361)以及第一皮带(350)；所述第一轴杆(341)与所述第一电机(340)的输出轴同步转动连接；所述第一带轮(342)固定套设于所述第一轴杆(341)上；所述第二带轮(361)固定套设于所述螺杆(360)伸入所述第一盒段(3201)内的杆段上，且通过所述第一皮带(350)与所述第一带轮(342)传动连接。4.根据权利要求1所述的一种具有测温结构的开关柜，其特征在于，
