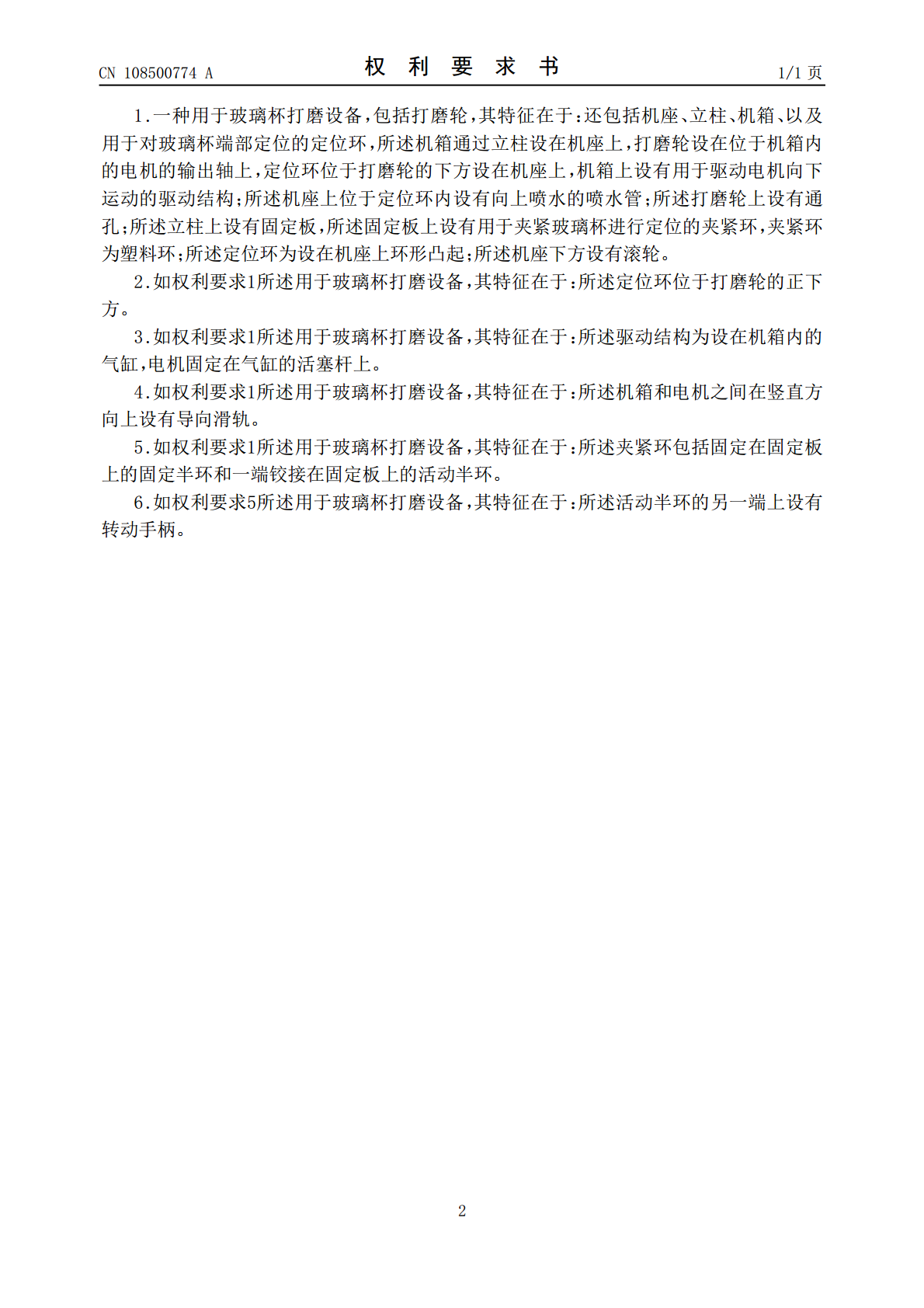

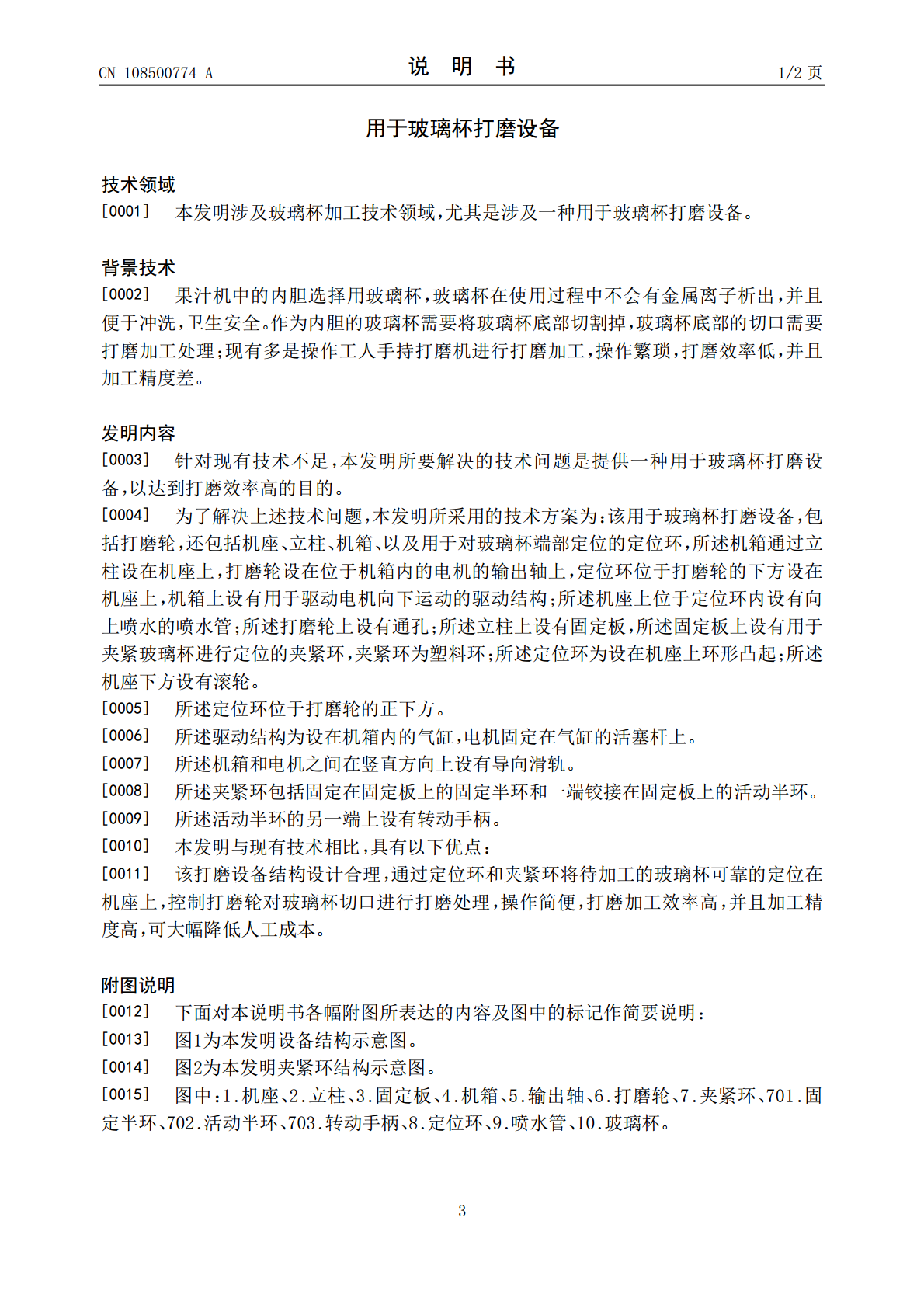

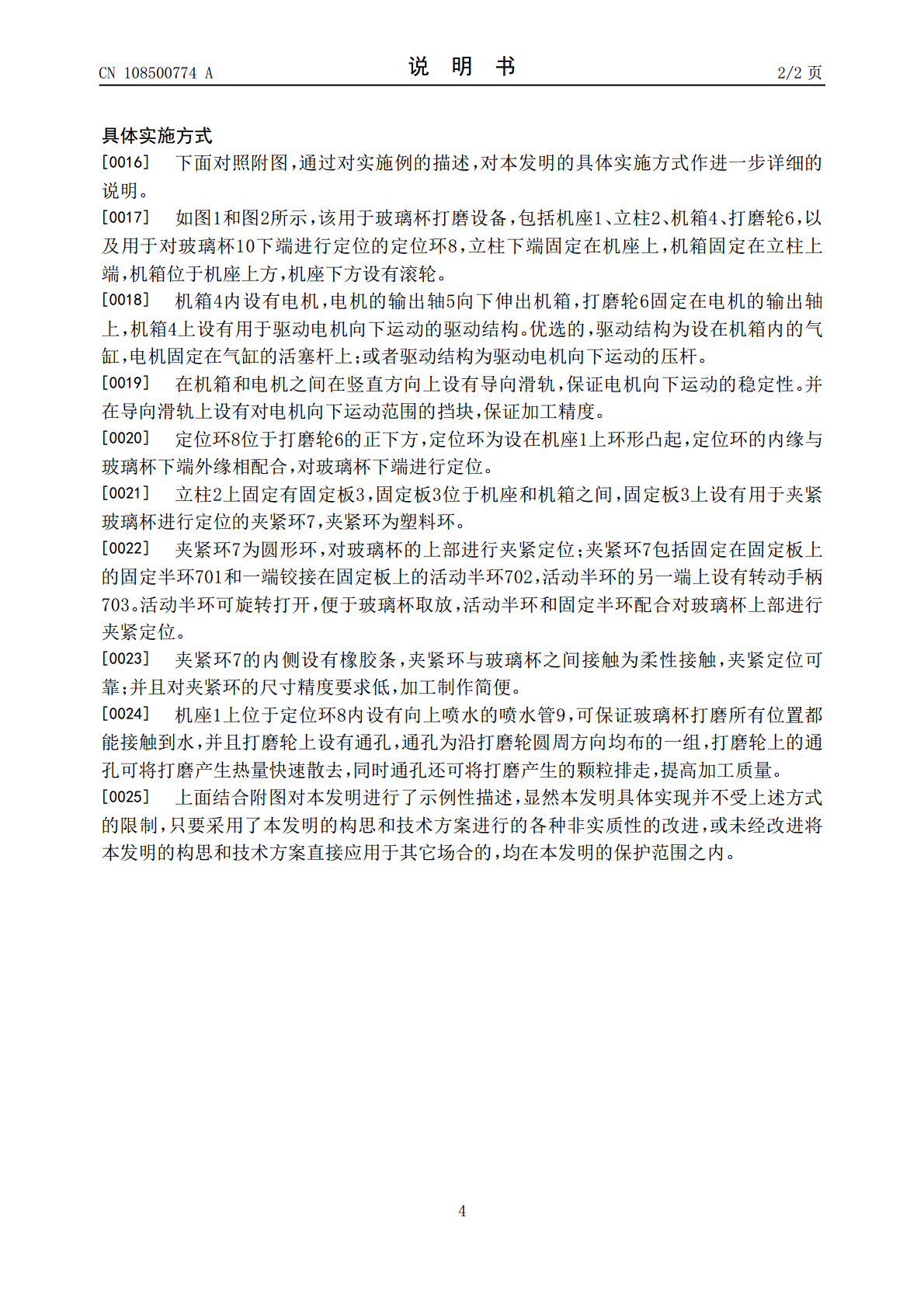

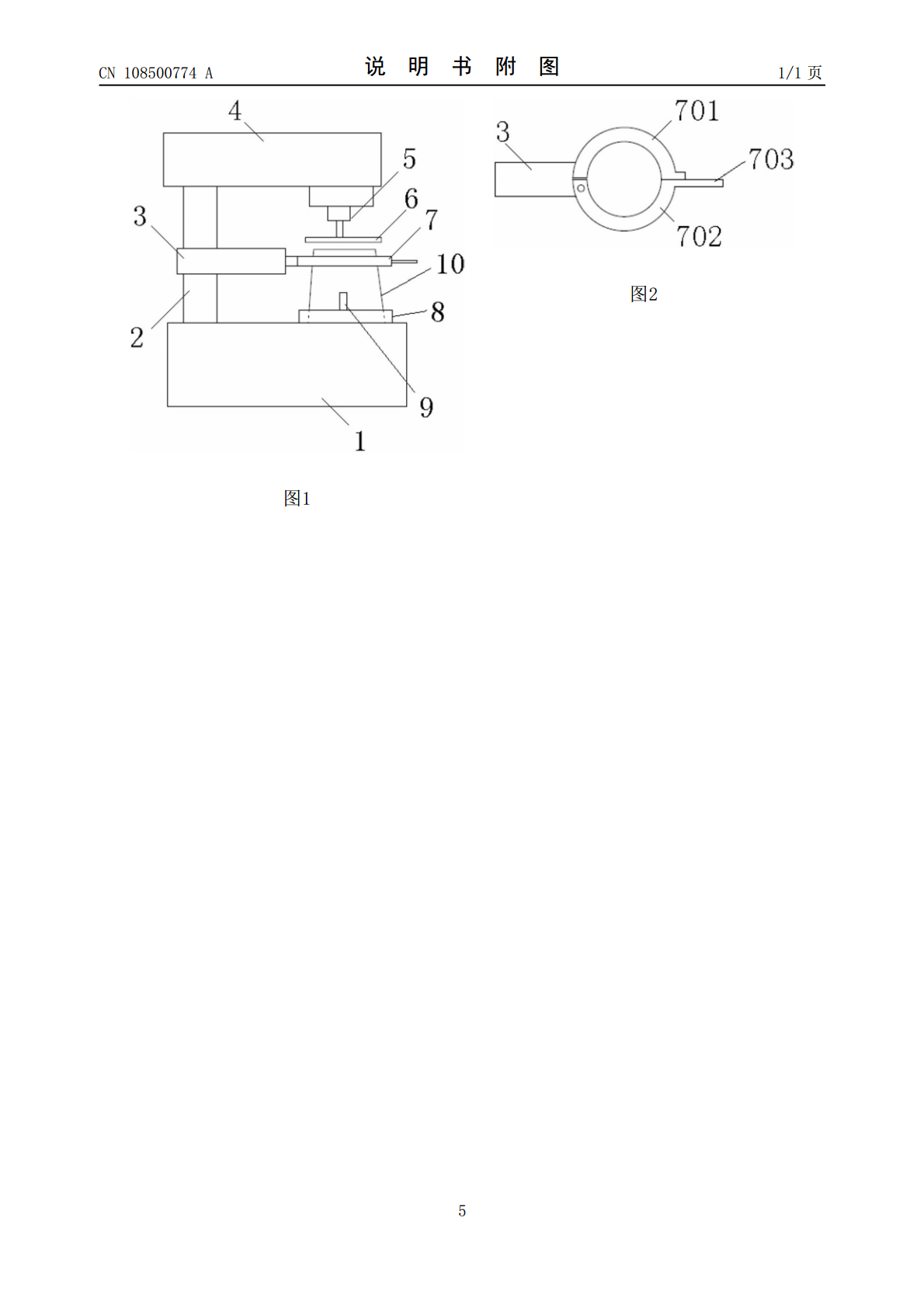

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108500774A(43)申请公布日2018.09.07(21)申请号201610403396.3(22)申请日2016.06.08(71)申请人芜湖万辰电光源科技有限公司地址241100安徽省芜湖市芜湖县机械工业园(72)发明人汪元平徐永齐小林陆野(74)专利代理机构芜湖安汇知识产权代理有限公司34107代理人张永生(51)Int.Cl.B24B9/12(2006.01)B24B41/06(2012.01)B24B55/02(2006.01)权利要求书1页说明书2页附图1页(54)发明名称用于玻璃杯打磨设备(57)摘要本发明公开了一种用于玻璃杯打磨设备,包括打磨轮,还包括机座、立柱、机箱、以及用于对玻璃杯端部定位的定位环,所述机箱通过立柱设在机座上,打磨轮设在位于机箱内的电机的输出轴上,定位环位于打磨轮的下方设在机座上,机箱上设有用于驱动电机向下运动的驱动结构;所述机座上位于定位环内设有向上喷水的喷水管;所述打磨轮上设有通孔;所述立柱上设有固定板,所述固定板上设有用于夹紧玻璃杯进行定位的夹紧环,夹紧环为塑料环;所述定位环为设在机座上环形凸起;所述机座下方设有滚轮。操作简便,打磨加工效率高,并且加工精度高,可大幅降低人工成本。CN108500774ACN108500774A权利要求书1/1页1.一种用于玻璃杯打磨设备,包括打磨轮,其特征在于:还包括机座、立柱、机箱、以及用于对玻璃杯端部定位的定位环,所述机箱通过立柱设在机座上,打磨轮设在位于机箱内的电机的输出轴上,定位环位于打磨轮的下方设在机座上,机箱上设有用于驱动电机向下运动的驱动结构;所述机座上位于定位环内设有向上喷水的喷水管;所述打磨轮上设有通孔;所述立柱上设有固定板,所述固定板上设有用于夹紧玻璃杯进行定位的夹紧环,夹紧环为塑料环;所述定位环为设在机座上环形凸起;所述机座下方设有滚轮。2.如权利要求1所述用于玻璃杯打磨设备,其特征在于:所述定位环位于打磨轮的正下方。3.如权利要求1所述用于玻璃杯打磨设备,其特征在于:所述驱动结构为设在机箱内的气缸,电机固定在气缸的活塞杆上。4.如权利要求1所述用于玻璃杯打磨设备,其特征在于:所述机箱和电机之间在竖直方向上设有导向滑轨。5.如权利要求1所述用于玻璃杯打磨设备,其特征在于:所述夹紧环包括固定在固定板上的固定半环和一端铰接在固定板上的活动半环。6.如权利要求5所述用于玻璃杯打磨设备,其特征在于:所述活动半环的另一端上设有转动手柄。2CN108500774A说明书1/2页用于玻璃杯打磨设备技术领域[0001]本发明涉及玻璃杯加工技术领域,尤其是涉及一种用于玻璃杯打磨设备。背景技术[0002]果汁机中的内胆选择用玻璃杯,玻璃杯在使用过程中不会有金属离子析出,并且便于冲洗,卫生安全。作为内胆的玻璃杯需要将玻璃杯底部切割掉,玻璃杯底部的切口需要打磨加工处理;现有多是操作工人手持打磨机进行打磨加工,操作繁琐,打磨效率低,并且加工精度差。发明内容[0003]针对现有技术不足,本发明所要解决的技术问题是提供一种用于玻璃杯打磨设备,以达到打磨效率高的目的。[0004]为了解决上述技术问题,本发明所采用的技术方案为:该用于玻璃杯打磨设备,包括打磨轮,还包括机座、立柱、机箱、以及用于对玻璃杯端部定位的定位环,所述机箱通过立柱设在机座上,打磨轮设在位于机箱内的电机的输出轴上,定位环位于打磨轮的下方设在机座上,机箱上设有用于驱动电机向下运动的驱动结构;所述机座上位于定位环内设有向上喷水的喷水管;所述打磨轮上设有通孔;所述立柱上设有固定板,所述固定板上设有用于夹紧玻璃杯进行定位的夹紧环,夹紧环为塑料环;所述定位环为设在机座上环形凸起;所述机座下方设有滚轮。[0005]所述定位环位于打磨轮的正下方。[0006]所述驱动结构为设在机箱内的气缸,电机固定在气缸的活塞杆上。[0007]所述机箱和电机之间在竖直方向上设有导向滑轨。[0008]所述夹紧环包括固定在固定板上的固定半环和一端铰接在固定板上的活动半环。[0009]所述活动半环的另一端上设有转动手柄。[0010]本发明与现有技术相比,具有以下优点:[0011]该打磨设备结构设计合理,通过定位环和夹紧环将待加工的玻璃杯可靠的定位在机座上,控制打磨轮对玻璃杯切口进行打磨处理,操作简便,打磨加工效率高,并且加工精度高,可大幅降低人工成本。附图说明[0012]下面对本说明书各幅附图所表达的内容及图中的标记作简要说明:[0013]图1为本发明设备结构示意图。[0014]图2为本发明夹紧环结构示意图。[0015]图中:1.机座、2.立柱、3.固定板、4.机箱、5.输出轴、6.打磨轮、7.夹紧环、701.固定半环、702.活动半环、703.转
