一种中药熬制加工装置.pdf

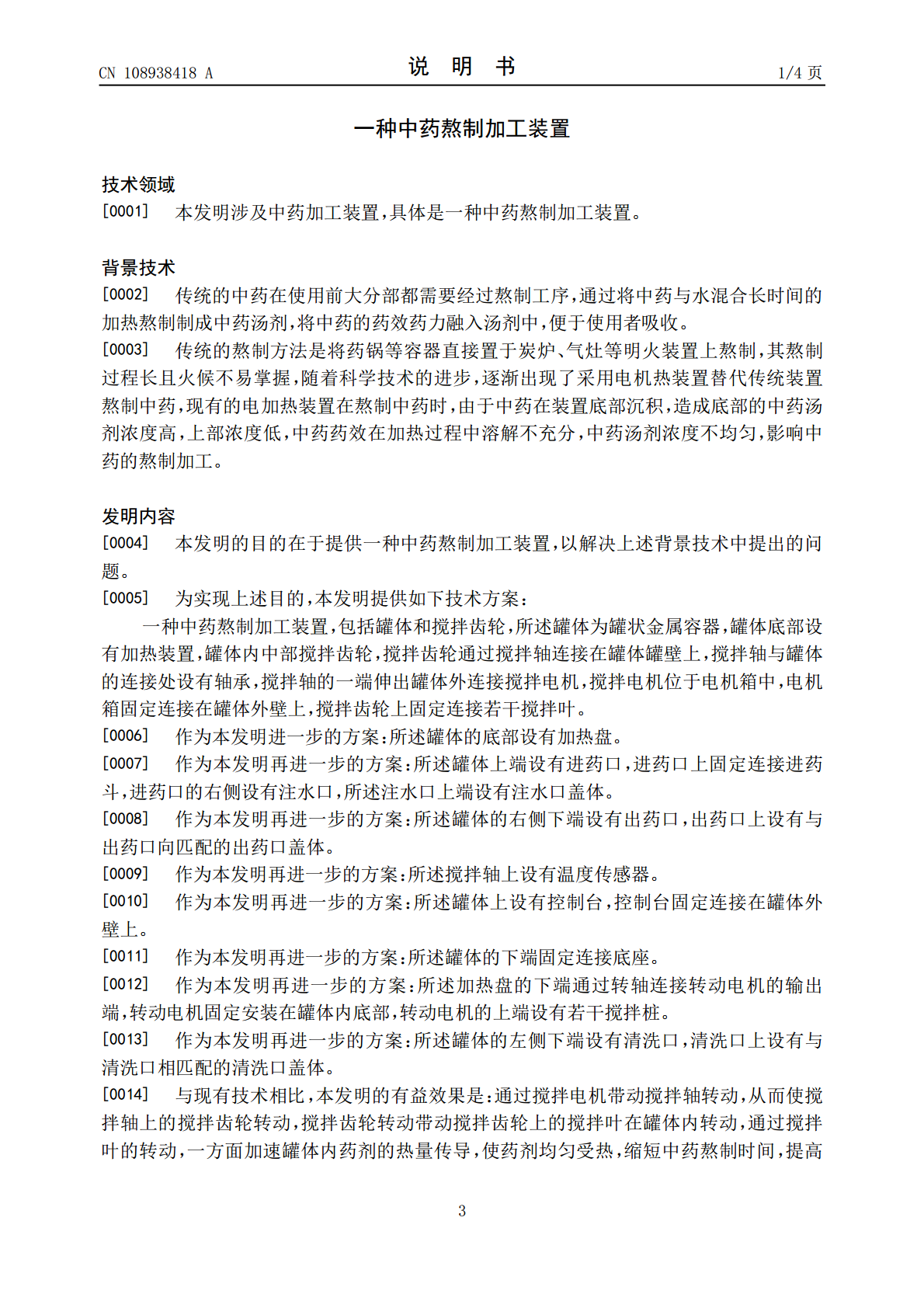

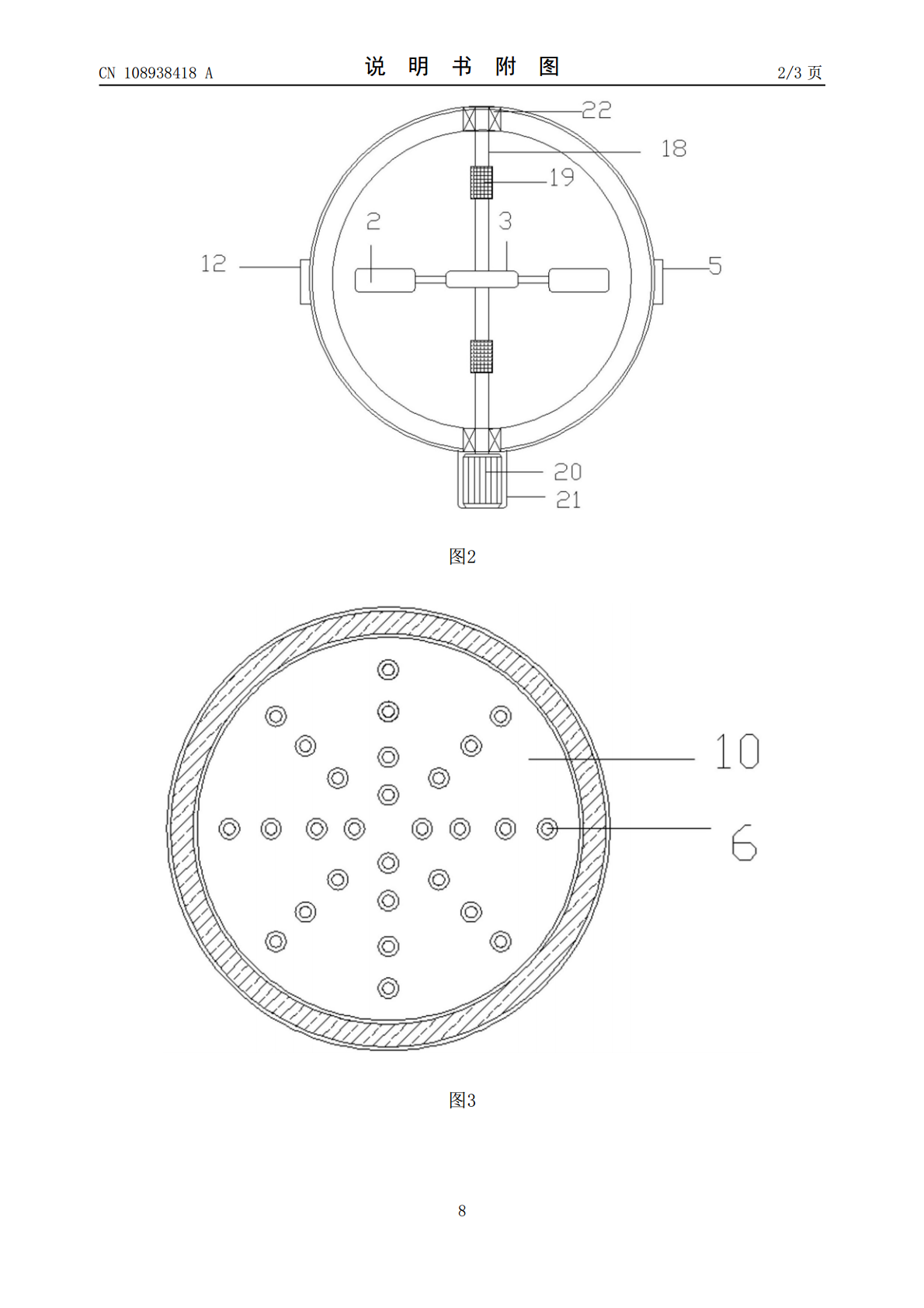

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108938418A(43)申请公布日2018.12.07(21)申请号201810723699.2(22)申请日2018.07.04(71)申请人赵学明地址313000浙江省湖州市吴兴区西山社区北区165号(72)发明人赵学明(74)专利代理机构合肥市科融知识产权代理事务所(普通合伙)34126代理人陈思聪(51)Int.Cl.A61J3/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种中药熬制加工装置(57)摘要本发明公开了一种中药熬制加工装置，包括罐体和搅拌齿轮，罐体内中部搅拌齿轮，搅拌齿轮上固定连接若干搅拌叶，通过搅拌电机带动搅拌轴转动，从而使搅拌轴上的搅拌齿轮转动，搅拌齿轮转动带动搅拌齿轮上的搅拌叶在罐体内转动，一方面加速罐体内药剂的热量传导，使药剂均匀受热，提高熬制效率，另一方面，搅拌叶的转动使罐体内的药剂进行上下回形循环，使到注入罐体内的水与罐体底部的中药材可充分接触溶解，使熬制的药剂浓度均匀，中药材的药力完全充分的溶解在水中，充分利用了倒入罐体中的中药材，有效提升了中药熬制加工装置熬制的中药汤剂的质量，本发明结构简单、实用性强、操作方便、易于使用和推广。CN108938418ACN108938418A权利要求书1/1页1.一种中药熬制加工装置，包括罐体（1）和搅拌齿轮（3），其特征在于，所述罐体（1）为罐状金属容器，罐体（1）底部设有加热装置，罐体（1）内中部搅拌齿轮（3），搅拌齿轮（3）通过搅拌轴（18）连接在罐体（1）罐壁上，搅拌轴（18）与罐体（1）的连接处设有轴承（22），搅拌轴（18）的一端伸出罐体（1）外连接搅拌电机（20），搅拌电机（20）位于电机箱（21）中，电机箱（21）固定连接在罐体（1）外壁上，搅拌齿轮（3）上固定连接若干搅拌叶（2）。2.根据权利要求1所述的中药熬制加工装置，其特征在于，所述罐体（1）的底部设有加热盘（10）。3.根据权利要求1所述的中药熬制加工装置，其特征在于，所述罐体（1）上端设有进药口（14），进药口（14）上固定连接进药斗（15），进药口（14）的右侧设有注水口（17），所述注水口（17）上端设有注水口盖体（16）。4.根据权利要求1所述的中药熬制加工装置，其特征在于，所述罐体（1）的右侧下端设有出药口（4），出药口（4）上设有与出药口（4）向匹配的出药口盖体（5）。5.根据权利要求1所述的中药熬制加工装置，其特征在于，所述搅拌轴（18）上设有温度传感器（19）。6.根据权利要求1所述的中药熬制加工装置，其特征在于，所述罐体（1）上设有控制台（13），控制台（13）固定连接在罐体（1）外壁上。7.根据权利要求1所述的中药熬制加工装置，其特征在于，所述罐体（1）的下端固定连接底座（8）。8.根据权利要求2所述的中药熬制加工装置，其特征在于，所述加热盘（10）的下端通过转轴（9）连接转动电机（7）的输出端，转动电机（7）固定安装在罐体（1）内底部，转动电机（7）的上端设有若干搅拌桩（6）。9.根据权利要求1所述的中药熬制加工装置，其特征在于，所述罐体（1）的左侧下端设有清洗口（11），清洗口（11）上设有与清洗口（11）相匹配的清洗口盖体（12）。2CN108938418A说明书1/4页一种中药熬制加工装置技术领域[0001]本发明涉及中药加工装置，具体是一种中药熬制加工装置。背景技术[0002]传统的中药在使用前大分部都需要经过熬制工序，通过将中药与水混合长时间的加热熬制制成中药汤剂，将中药的药效药力融入汤剂中，便于使用者吸收。[0003]传统的熬制方法是将药锅等容器直接置于炭炉、气灶等明火装置上熬制，其熬制过程长且火候不易掌握，随着科学技术的进步，逐渐出现了采用电机热装置替代传统装置熬制中药，现有的电加热装置在熬制中药时，由于中药在装置底部沉积，造成底部的中药汤剂浓度高，上部浓度低，中药药效在加热过程中溶解不充分，中药汤剂浓度不均匀，影响中药的熬制加工。发明内容[0004]本发明的目的在于提供一种中药熬制加工装置，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种中药熬制加工装置，包括罐体和搅拌齿轮，所述罐体为罐状金属容器，罐体底部设有加热装置，罐体内中部搅拌齿轮，搅拌齿轮通过搅拌轴连接在罐体罐壁上，搅拌轴与罐体的连接处设有轴承，搅拌轴的一端伸出罐体外连接搅拌电机，搅拌电机位于电机箱中，电机箱固定连接在罐体外壁上，搅拌齿轮上固定连接若干搅拌叶。[0006]作为本发明进一步的方案：所述罐体的底部设有加热盘。[0007]作为本发明再进一步的方案：所述罐体上端设有进药口，进药口上固定连接进药斗，进药口的右侧设有注水口，所述注水口上
