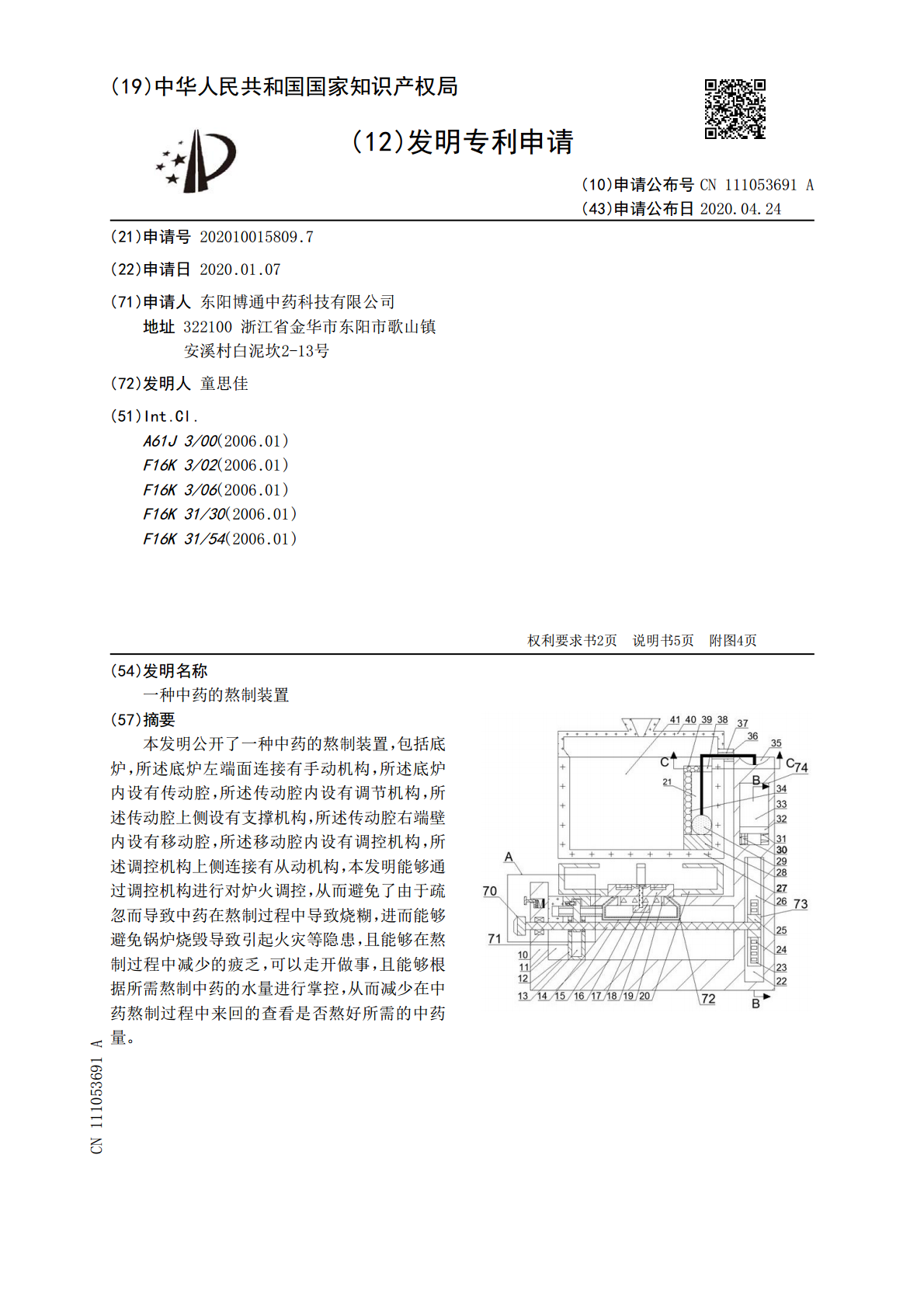

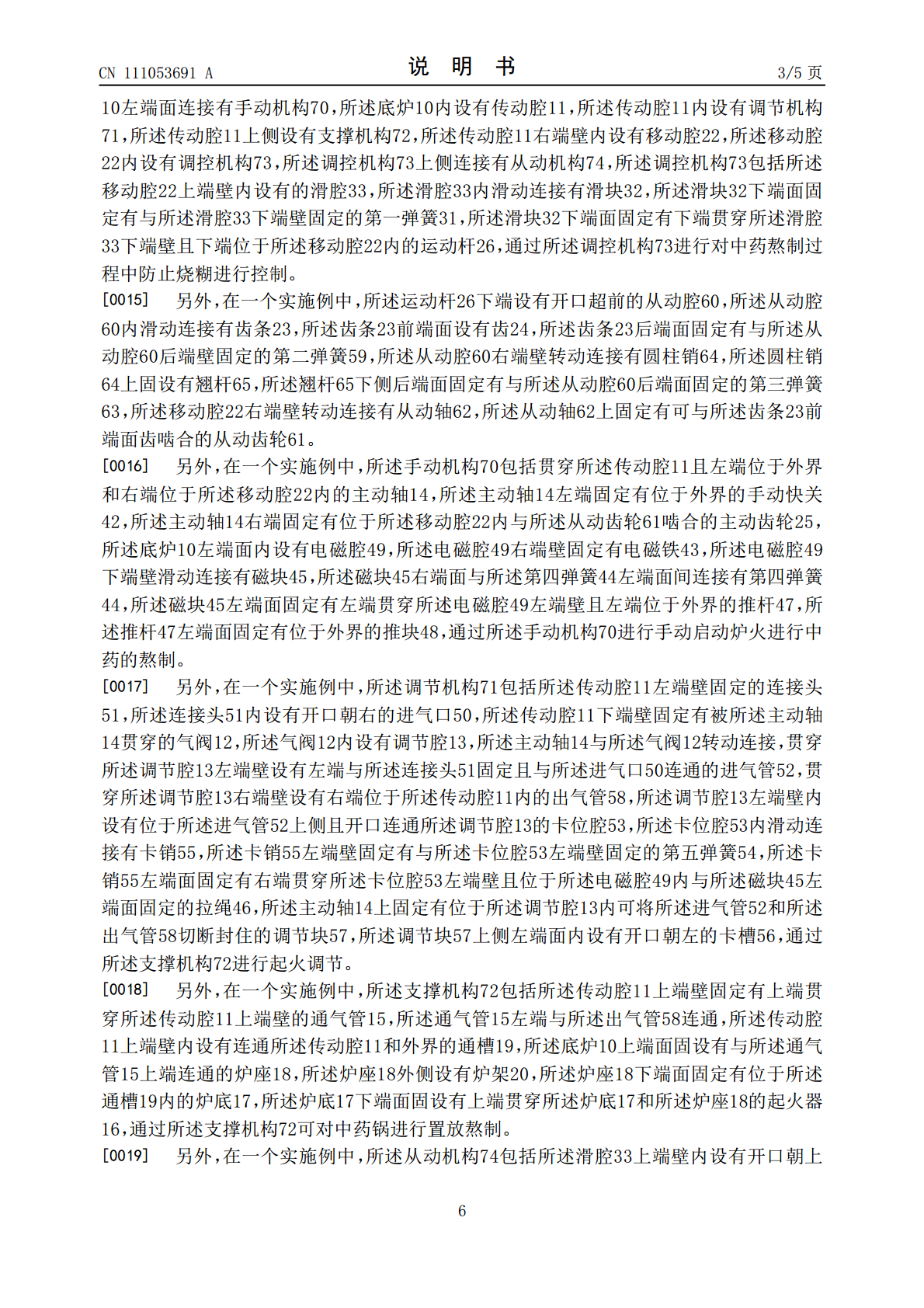

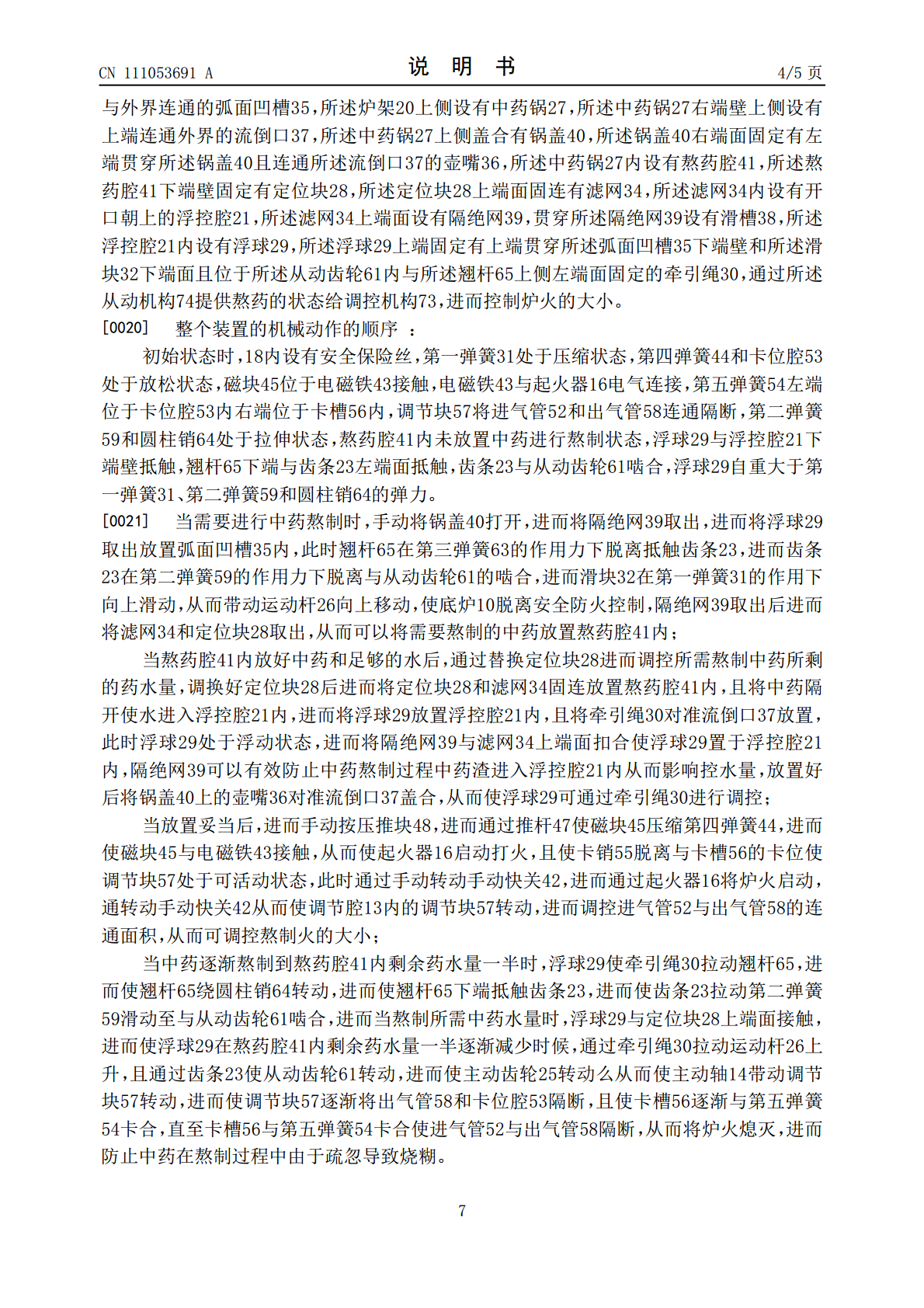

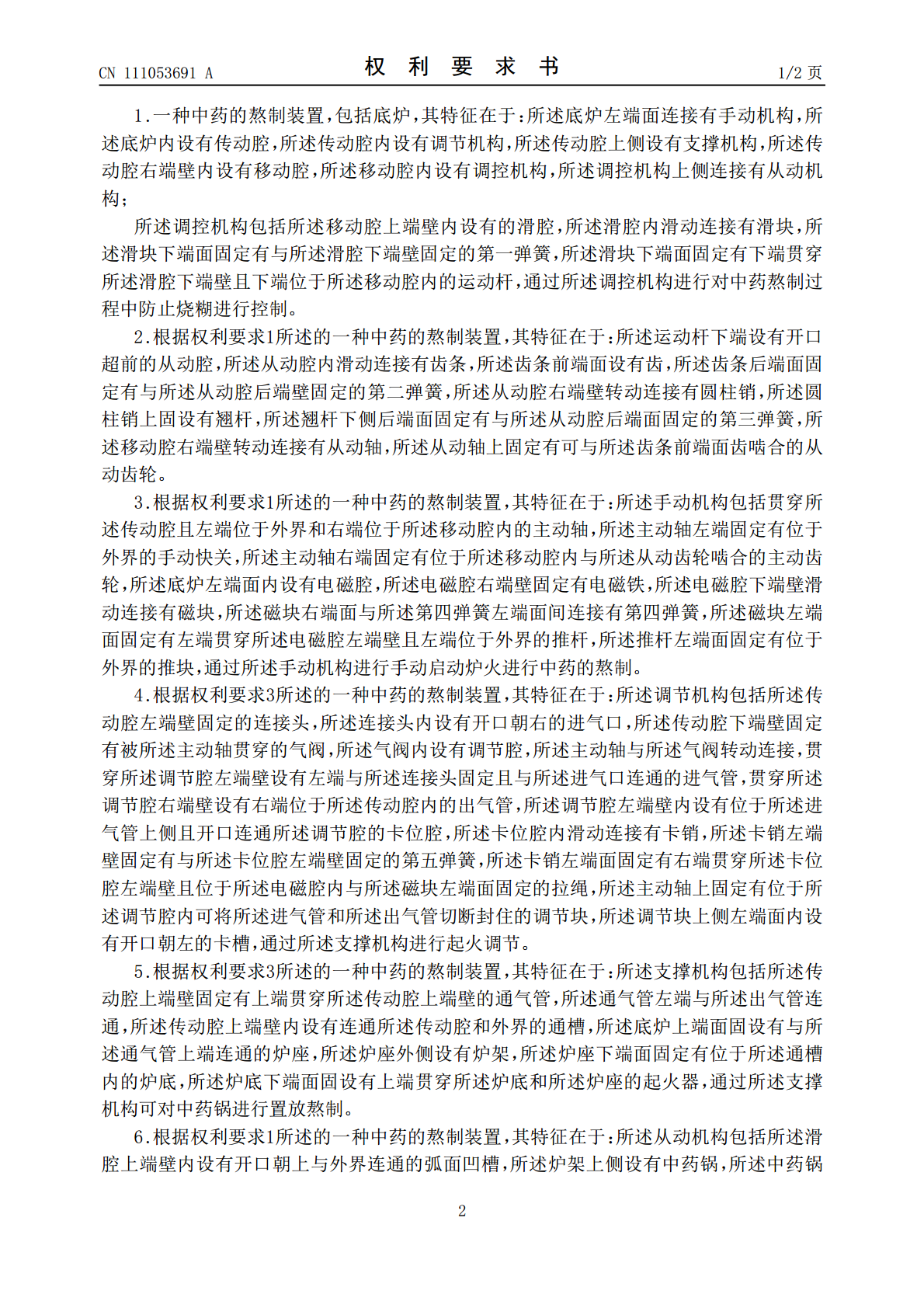

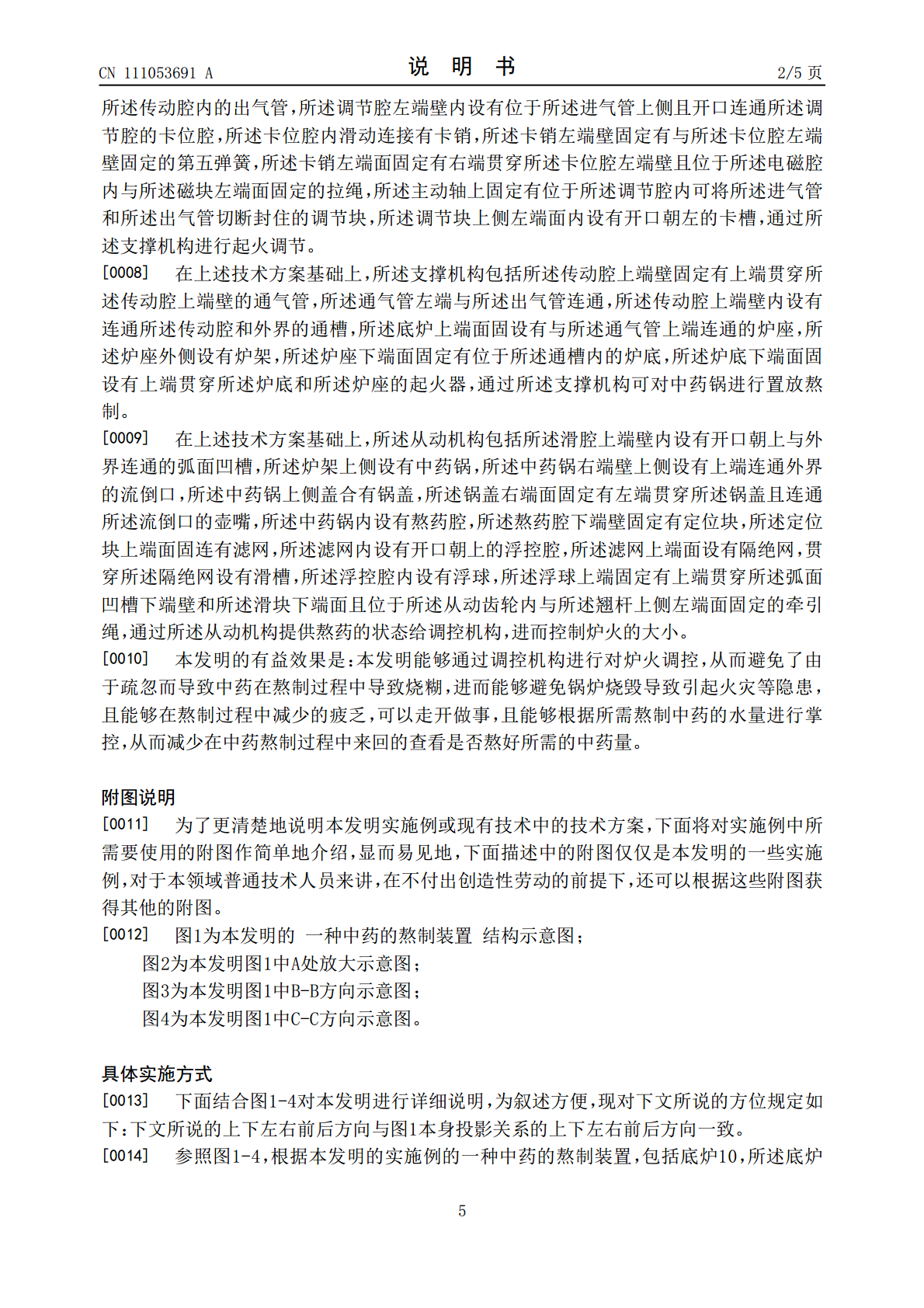

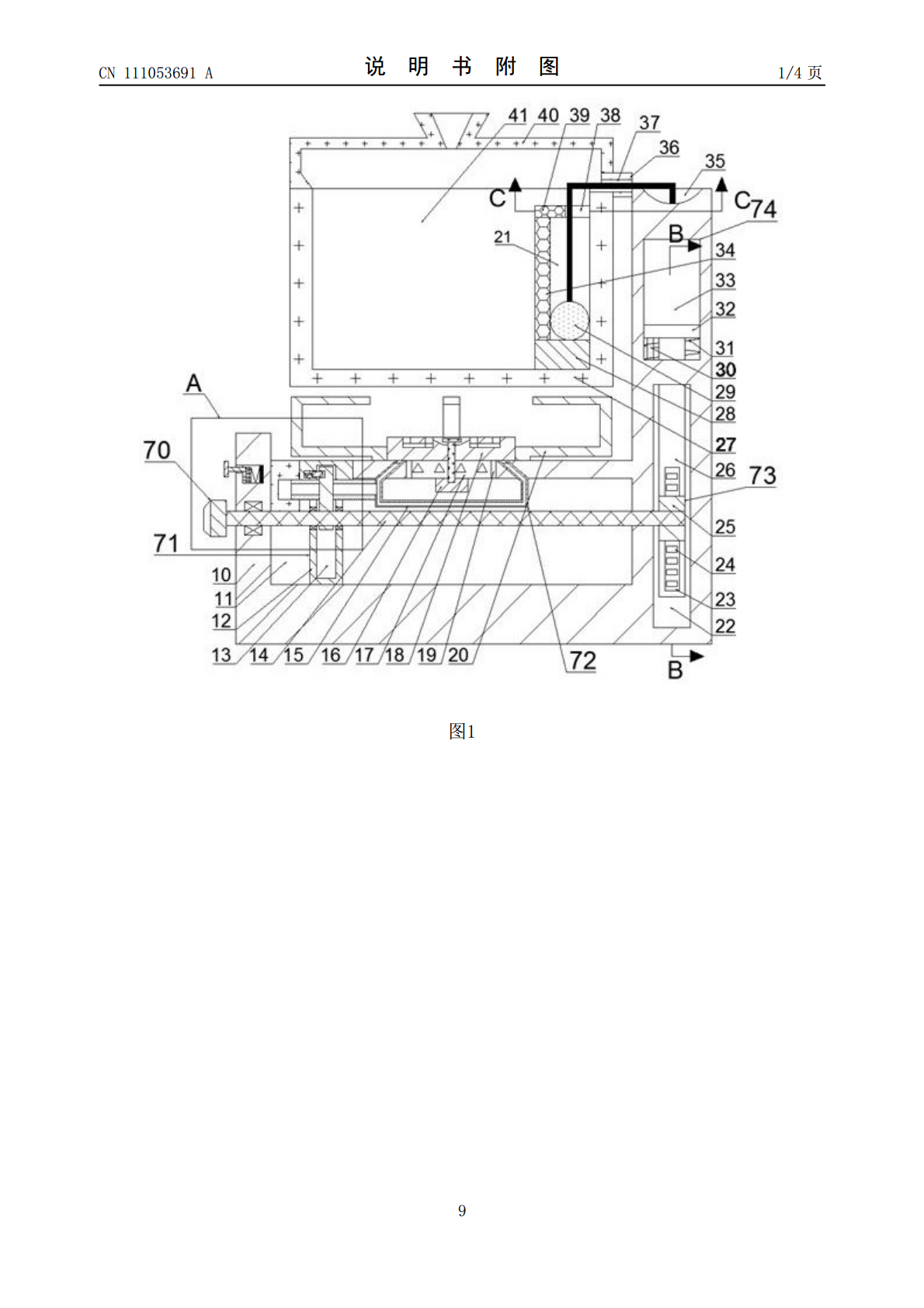

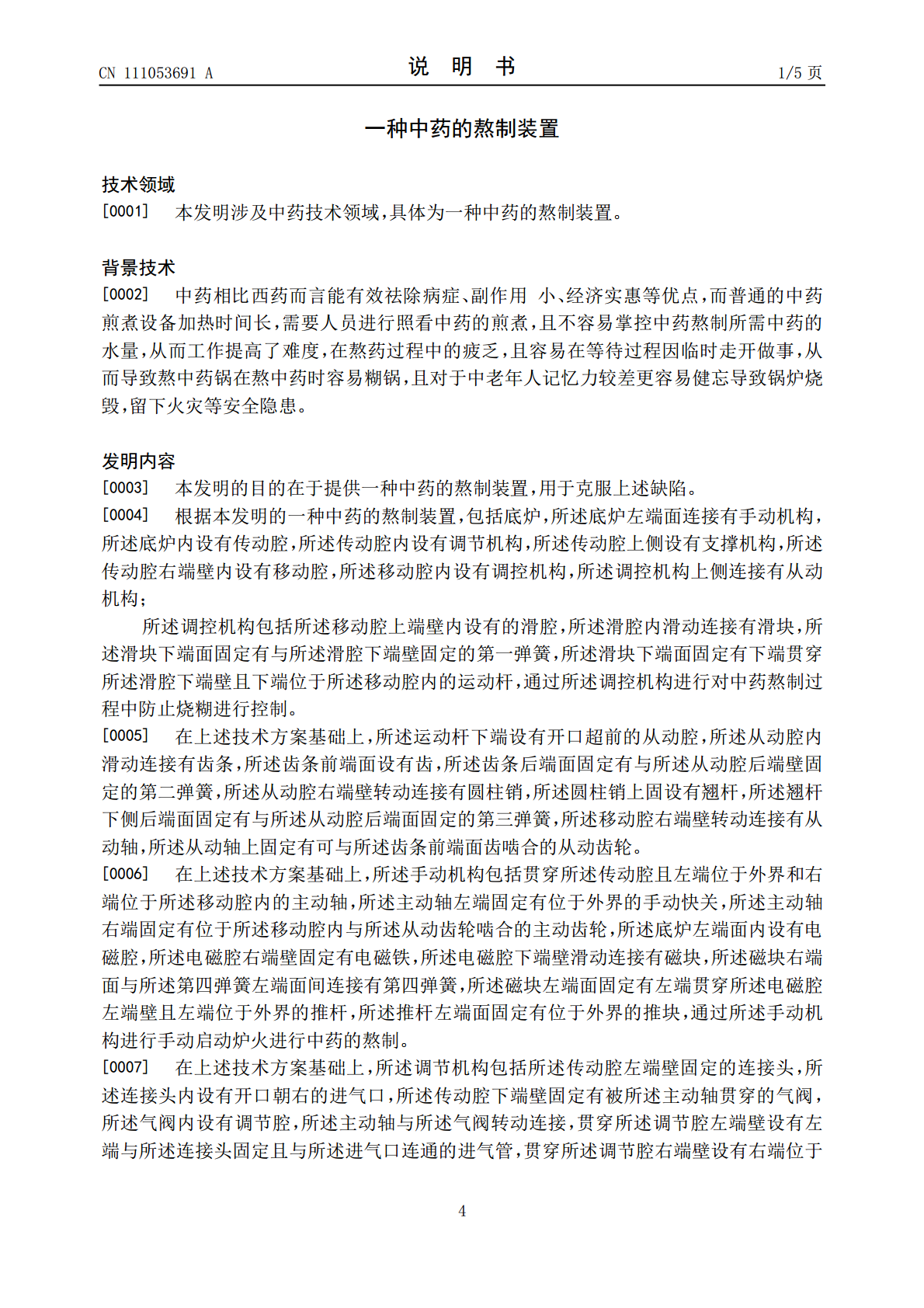

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111053691A(43)申请公布日2020.04.24(21)申请号202010015809.7(22)申请日2020.01.07(71)申请人东阳博通中药科技有限公司地址322100浙江省金华市东阳市歌山镇安溪村白泥坎2-13号(72)发明人童思佳(51)Int.Cl.A61J3/00(2006.01)F16K3/02(2006.01)F16K3/06(2006.01)F16K31/30(2006.01)F16K31/54(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种中药的熬制装置(57)摘要本发明公开了一种中药的熬制装置，包括底炉，所述底炉左端面连接有手动机构，所述底炉内设有传动腔，所述传动腔内设有调节机构，所述传动腔上侧设有支撑机构，所述传动腔右端壁内设有移动腔，所述移动腔内设有调控机构，所述调控机构上侧连接有从动机构，本发明能够通过调控机构进行对炉火调控，从而避免了由于疏忽而导致中药在熬制过程中导致烧糊，进而能够避免锅炉烧毁导致引起火灾等隐患，且能够在熬制过程中减少的疲乏，可以走开做事，且能够根据所需熬制中药的水量进行掌控，从而减少在中药熬制过程中来回的查看是否熬好所需的中药量。CN111053691ACN111053691A权利要求书1/2页1.一种中药的熬制装置，包括底炉，其特征在于：所述底炉左端面连接有手动机构，所述底炉内设有传动腔，所述传动腔内设有调节机构，所述传动腔上侧设有支撑机构，所述传动腔右端壁内设有移动腔，所述移动腔内设有调控机构，所述调控机构上侧连接有从动机构；所述调控机构包括所述移动腔上端壁内设有的滑腔，所述滑腔内滑动连接有滑块，所述滑块下端面固定有与所述滑腔下端壁固定的第一弹簧，所述滑块下端面固定有下端贯穿所述滑腔下端壁且下端位于所述移动腔内的运动杆，通过所述调控机构进行对中药熬制过程中防止烧糊进行控制。2.根据权利要求1所述的一种中药的熬制装置，其特征在于：所述运动杆下端设有开口超前的从动腔，所述从动腔内滑动连接有齿条，所述齿条前端面设有齿，所述齿条后端面固定有与所述从动腔后端壁固定的第二弹簧，所述从动腔右端壁转动连接有圆柱销，所述圆柱销上固设有翘杆，所述翘杆下侧后端面固定有与所述从动腔后端面固定的第三弹簧，所述移动腔右端壁转动连接有从动轴，所述从动轴上固定有可与所述齿条前端面齿啮合的从动齿轮。3.根据权利要求1所述的一种中药的熬制装置，其特征在于：所述手动机构包括贯穿所述传动腔且左端位于外界和右端位于所述移动腔内的主动轴，所述主动轴左端固定有位于外界的手动快关，所述主动轴右端固定有位于所述移动腔内与所述从动齿轮啮合的主动齿轮，所述底炉左端面内设有电磁腔，所述电磁腔右端壁固定有电磁铁，所述电磁腔下端壁滑动连接有磁块，所述磁块右端面与所述第四弹簧左端面间连接有第四弹簧，所述磁块左端面固定有左端贯穿所述电磁腔左端壁且左端位于外界的推杆，所述推杆左端面固定有位于外界的推块，通过所述手动机构进行手动启动炉火进行中药的熬制。4.根据权利要求3所述的一种中药的熬制装置，其特征在于：所述调节机构包括所述传动腔左端壁固定的连接头，所述连接头内设有开口朝右的进气口，所述传动腔下端壁固定有被所述主动轴贯穿的气阀，所述气阀内设有调节腔，所述主动轴与所述气阀转动连接，贯穿所述调节腔左端壁设有左端与所述连接头固定且与所述进气口连通的进气管，贯穿所述调节腔右端壁设有右端位于所述传动腔内的出气管，所述调节腔左端壁内设有位于所述进气管上侧且开口连通所述调节腔的卡位腔，所述卡位腔内滑动连接有卡销，所述卡销左端壁固定有与所述卡位腔左端壁固定的第五弹簧，所述卡销左端面固定有右端贯穿所述卡位腔左端壁且位于所述电磁腔内与所述磁块左端面固定的拉绳，所述主动轴上固定有位于所述调节腔内可将所述进气管和所述出气管切断封住的调节块，所述调节块上侧左端面内设有开口朝左的卡槽，通过所述支撑机构进行起火调节。5.根据权利要求3所述的一种中药的熬制装置，其特征在于：所述支撑机构包括所述传动腔上端壁固定有上端贯穿所述传动腔上端壁的通气管，所述通气管左端与所述出气管连通，所述传动腔上端壁内设有连通所述传动腔和外界的通槽，所述底炉上端面固设有与所述通气管上端连通的炉座，所述炉座外侧设有炉架，所述炉座下端面固定有位于所述通槽内的炉底，所述炉底下端面固设有上端贯穿所述炉底和所述炉座的起火器，通过所述支撑机构可对中药锅进行置放熬制。6.根据权利要求1所述的一种中药的熬制装置，其特征在于：所述从动机构包括所述滑腔上端壁内设有开口朝上与外界连通的弧面凹槽，所述炉架上侧设有中药锅，所述中药锅2CN111053691A权利要求书2/2页右端壁上侧设有上端连通外界的流倒口
