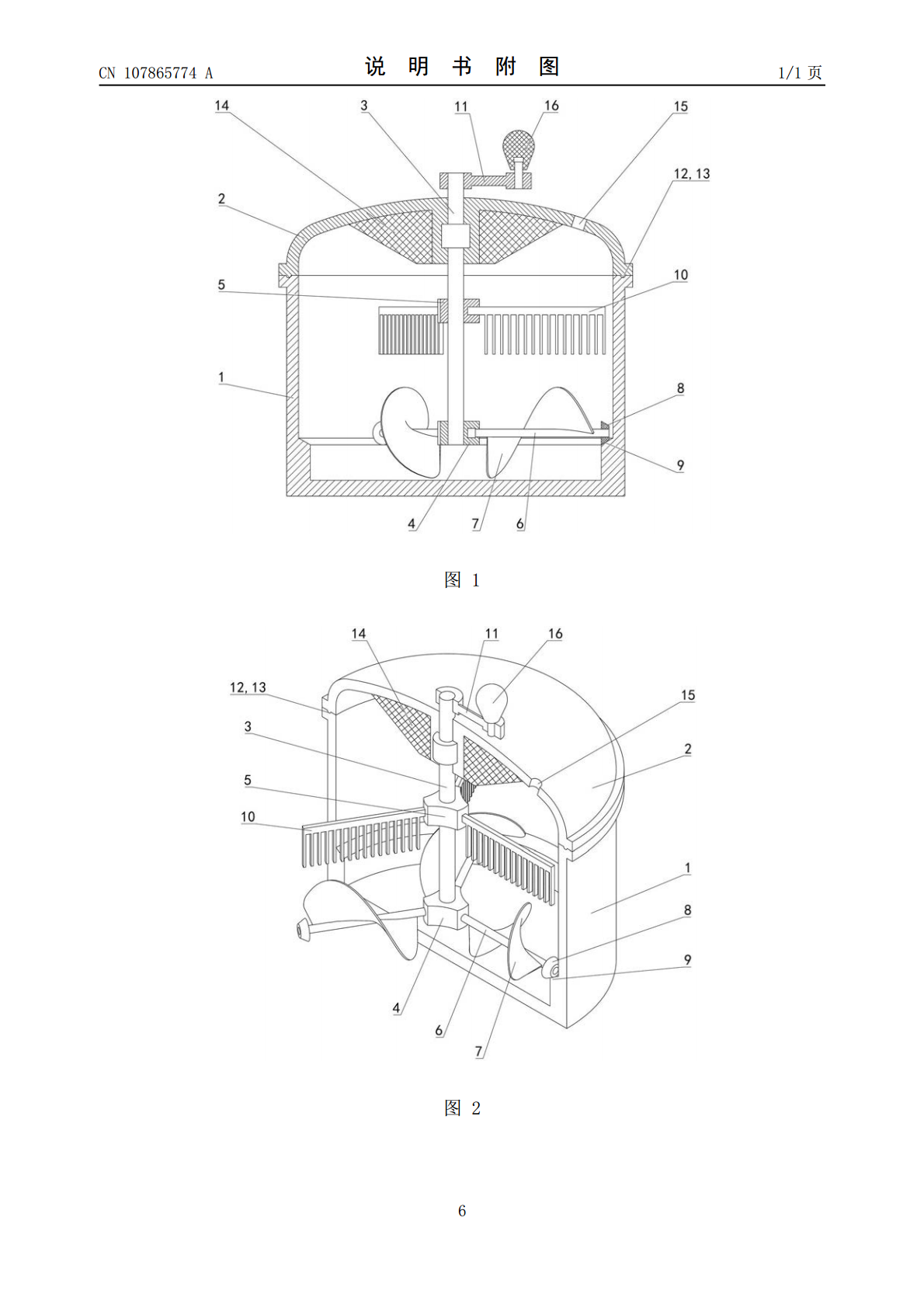

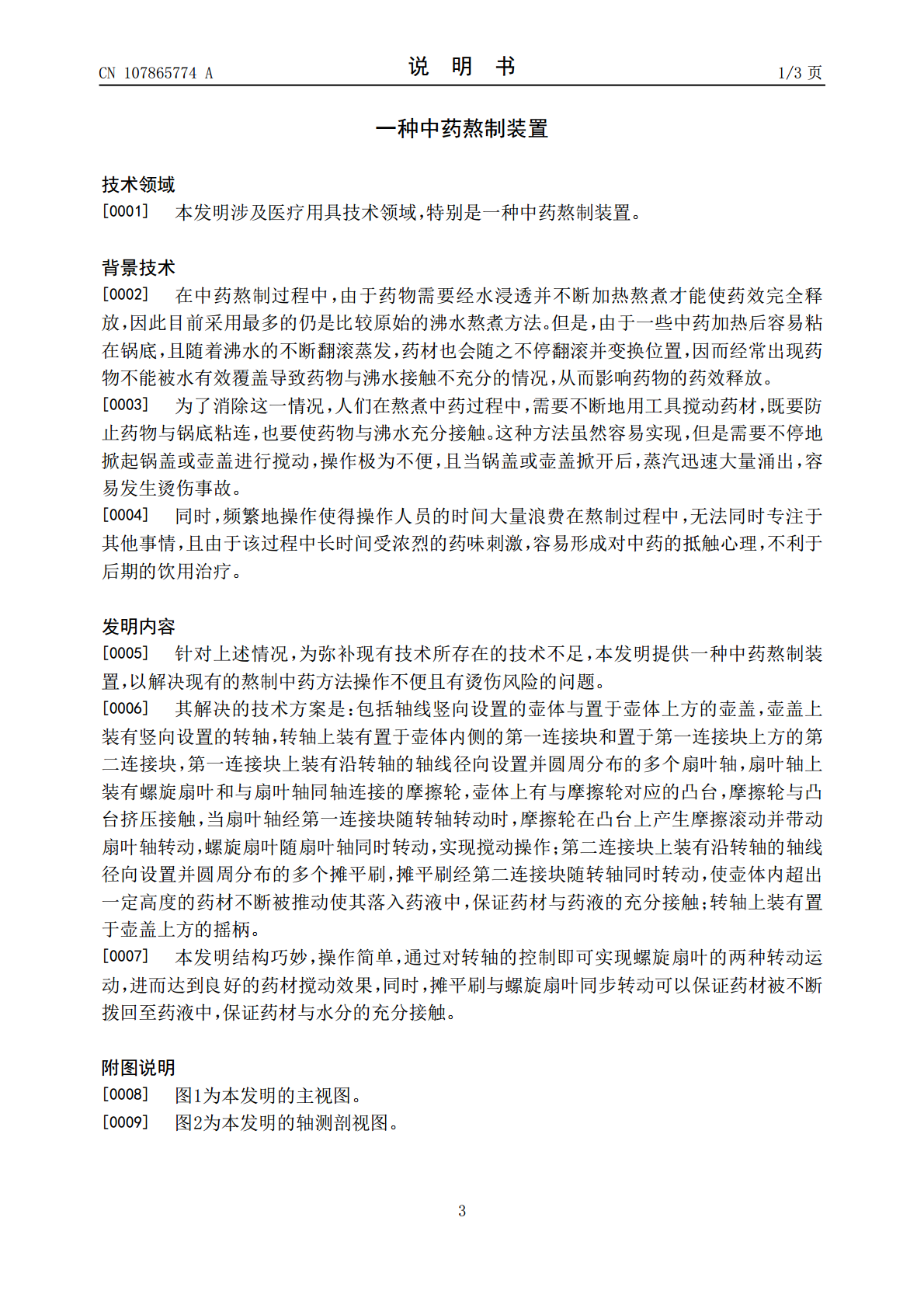

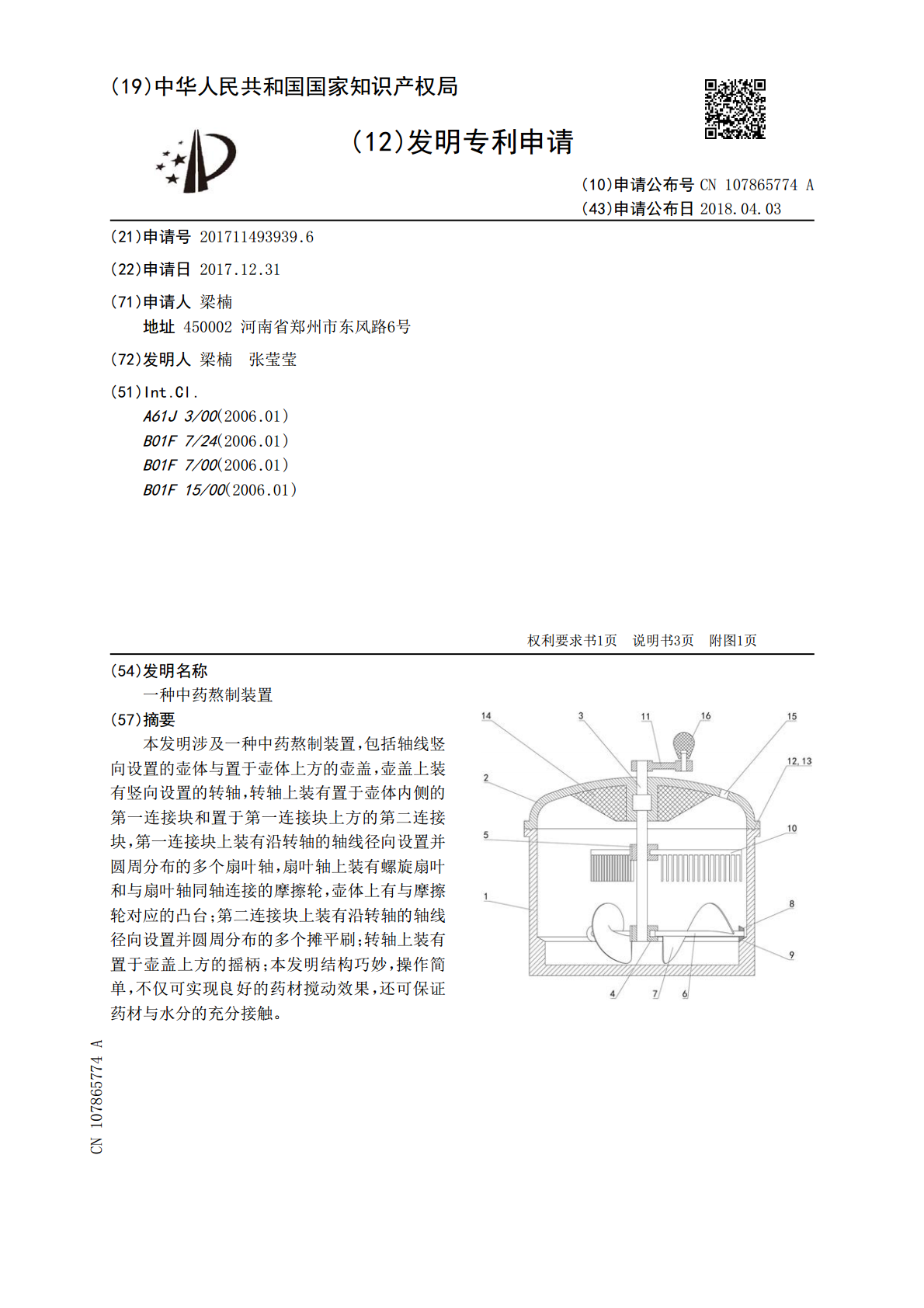

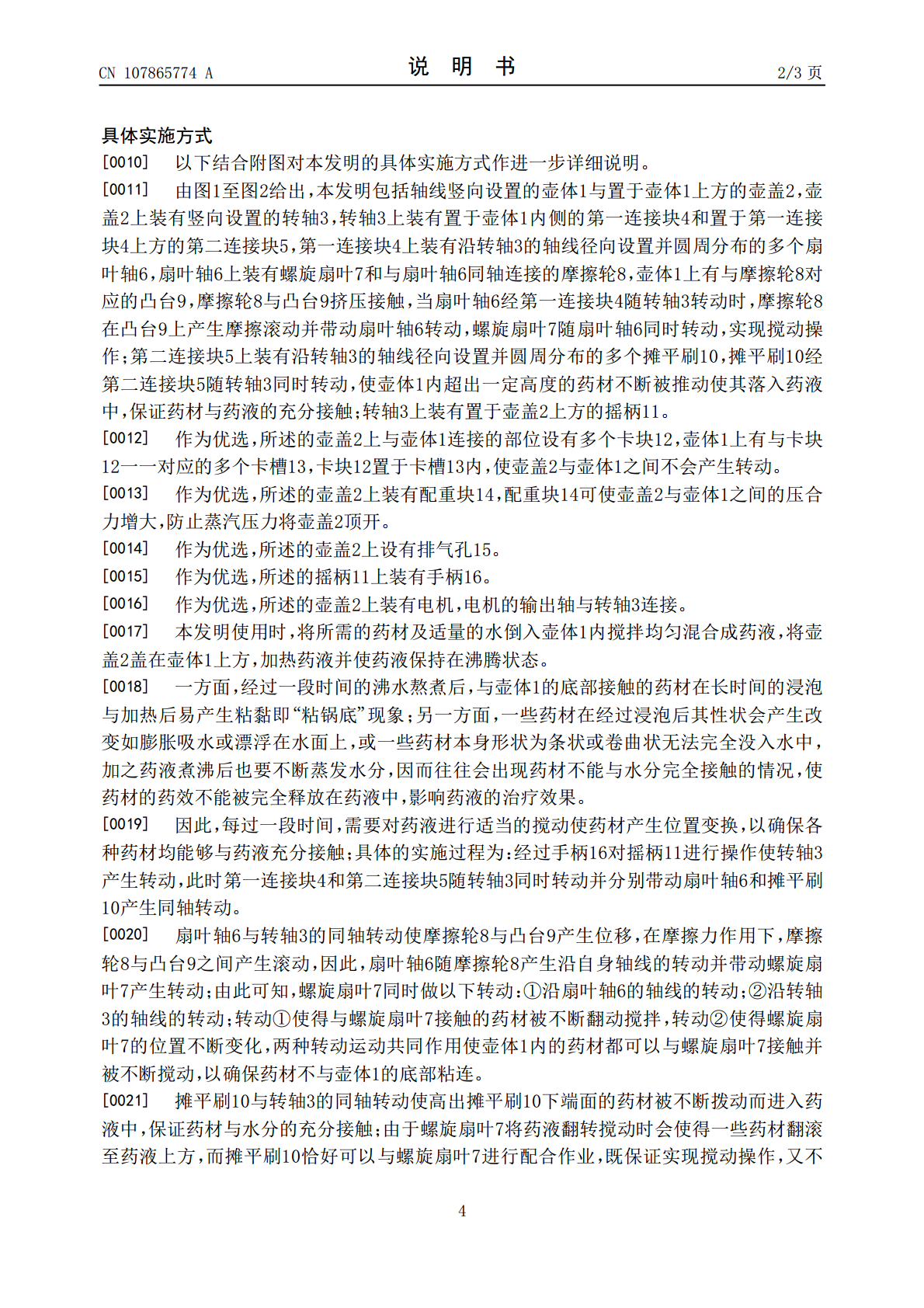

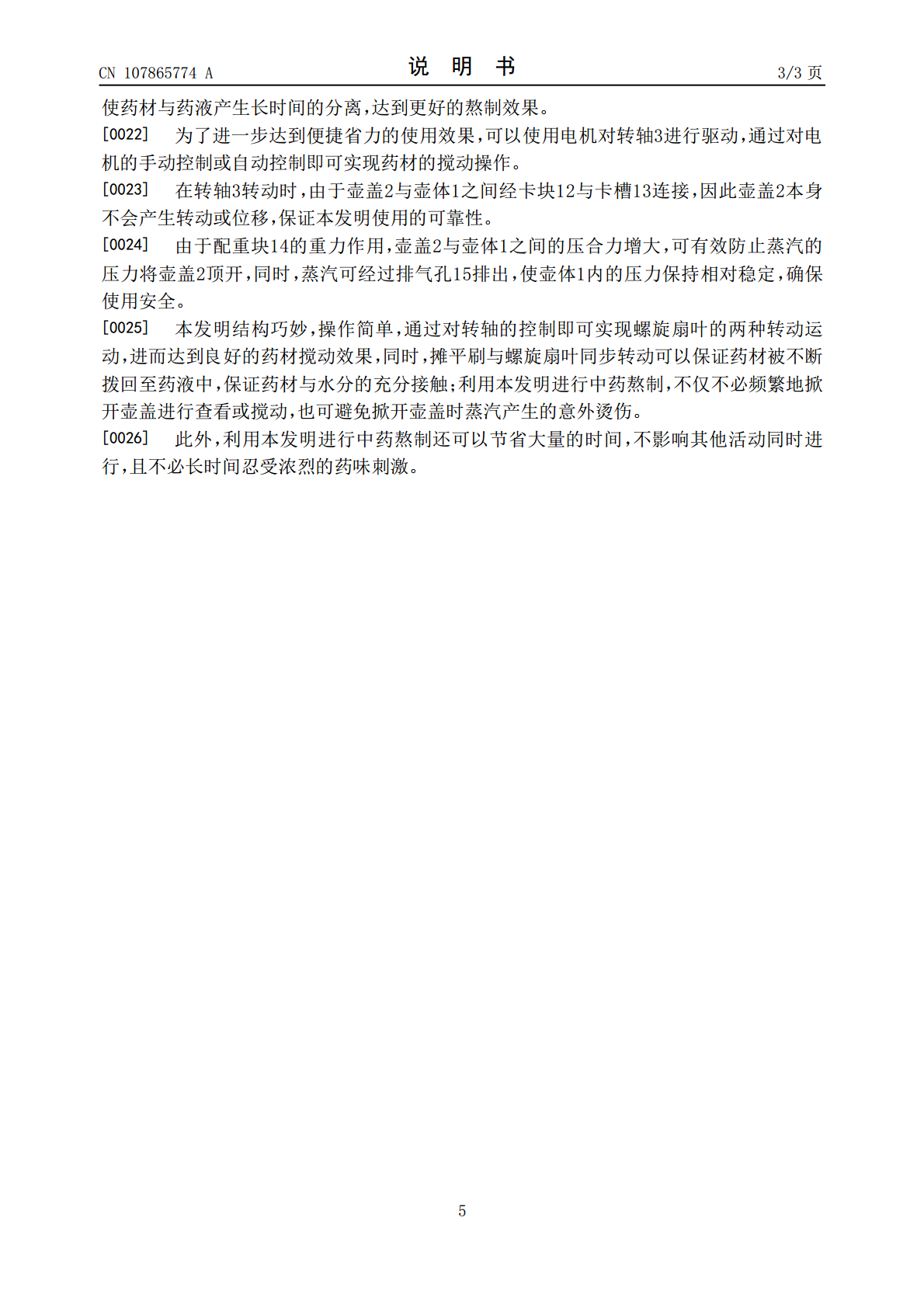

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107865774A(43)申请公布日2018.04.03(21)申请号201711493939.6(22)申请日2017.12.31(71)申请人梁楠地址450002河南省郑州市东风路6号(72)发明人梁楠张莹莹(51)Int.Cl.A61J3/00(2006.01)B01F7/24(2006.01)B01F7/00(2006.01)B01F15/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种中药熬制装置(57)摘要本发明涉及一种中药熬制装置，包括轴线竖向设置的壶体与置于壶体上方的壶盖，壶盖上装有竖向设置的转轴，转轴上装有置于壶体内侧的第一连接块和置于第一连接块上方的第二连接块，第一连接块上装有沿转轴的轴线径向设置并圆周分布的多个扇叶轴，扇叶轴上装有螺旋扇叶和与扇叶轴同轴连接的摩擦轮，壶体上有与摩擦轮对应的凸台；第二连接块上装有沿转轴的轴线径向设置并圆周分布的多个摊平刷；转轴上装有置于壶盖上方的摇柄；本发明结构巧妙，操作简单，不仅可实现良好的药材搅动效果，还可保证药材与水分的充分接触。CN107865774ACN107865774A权利要求书1/1页1.一种中药熬制装置，包括轴线竖向设置的壶体（1）与置于壶体（1）上方的壶盖（2），其特征在于，壶盖（2）上装有竖向设置的转轴（3），转轴（3）上装有置于壶体（1）内侧的第一连接块（4）和置于第一连接块（4）上方的第二连接块（5），第一连接块（4）上装有沿转轴（3）的轴线径向设置并圆周分布的多个扇叶轴（6），扇叶轴（6）上装有螺旋扇叶（7）和与扇叶轴（6）同轴连接的摩擦轮（8），壶体（1）上有与摩擦轮（8）对应的凸台（9），摩擦轮（8）与凸台（9）挤压接触；第二连接块（5）上装有沿转轴（3）的轴线径向设置并圆周分布的多个摊平刷（10），转轴（3）上装有置于壶盖（2）上方的摇柄（11）。2.根据权利要求1所述的一种中药熬制装置，其特征在于，壶盖（2）上与壶体（1）连接的部位设有多个卡块（12），壶体（1）上有与卡块（12）一一对应的多个卡槽（13），卡块（12）置于卡槽（13）内。3.根据权利要求1所述的一种中药熬制装置，其特征在于，壶盖（2）上装有配重块（14）。4.根据权利要求1所述的一种中药熬制装置，其特征在于，壶盖（2）上设有排气孔（15）。5.根据权利要求1所述的一种中药熬制装置，其特征在于，摇柄（11）上装有手柄（16）。6.根据权利要求1所述的一种中药熬制装置，其特征在于，壶盖（2）上装有电机，电机的输出轴与转轴（3）连接。2CN107865774A说明书1/3页一种中药熬制装置技术领域[0001]本发明涉及医疗用具技术领域，特别是一种中药熬制装置。背景技术[0002]在中药熬制过程中，由于药物需要经水浸透并不断加热熬煮才能使药效完全释放，因此目前采用最多的仍是比较原始的沸水熬煮方法。但是，由于一些中药加热后容易粘在锅底，且随着沸水的不断翻滚蒸发，药材也会随之不停翻滚并变换位置，因而经常出现药物不能被水有效覆盖导致药物与沸水接触不充分的情况，从而影响药物的药效释放。[0003]为了消除这一情况，人们在熬煮中药过程中，需要不断地用工具搅动药材，既要防止药物与锅底粘连，也要使药物与沸水充分接触。这种方法虽然容易实现，但是需要不停地掀起锅盖或壶盖进行搅动，操作极为不便，且当锅盖或壶盖掀开后，蒸汽迅速大量涌出，容易发生烫伤事故。[0004]同时，频繁地操作使得操作人员的时间大量浪费在熬制过程中，无法同时专注于其他事情，且由于该过程中长时间受浓烈的药味刺激，容易形成对中药的抵触心理，不利于后期的饮用治疗。发明内容[0005]针对上述情况，为弥补现有技术所存在的技术不足，本发明提供一种中药熬制装置，以解决现有的熬制中药方法操作不便且有烫伤风险的问题。[0006]其解决的技术方案是：包括轴线竖向设置的壶体与置于壶体上方的壶盖，壶盖上装有竖向设置的转轴，转轴上装有置于壶体内侧的第一连接块和置于第一连接块上方的第二连接块，第一连接块上装有沿转轴的轴线径向设置并圆周分布的多个扇叶轴，扇叶轴上装有螺旋扇叶和与扇叶轴同轴连接的摩擦轮，壶体上有与摩擦轮对应的凸台，摩擦轮与凸台挤压接触，当扇叶轴经第一连接块随转轴转动时，摩擦轮在凸台上产生摩擦滚动并带动扇叶轴转动，螺旋扇叶随扇叶轴同时转动，实现搅动操作；第二连接块上装有沿转轴的轴线径向设置并圆周分布的多个摊平刷，摊平刷经第二连接块随转轴同时转动，使壶体内超出一定高度的药材不断被推动使其落入药液中，保证药材与药液的充分接触；转轴上装有置于壶盖上方的摇柄。[0007]本发明结构巧妙，操作简单，通过对转轴的控制即可实现螺旋扇叶的两种转动运动，进而达
