一种滤清器壳体面的打磨装置.pdf

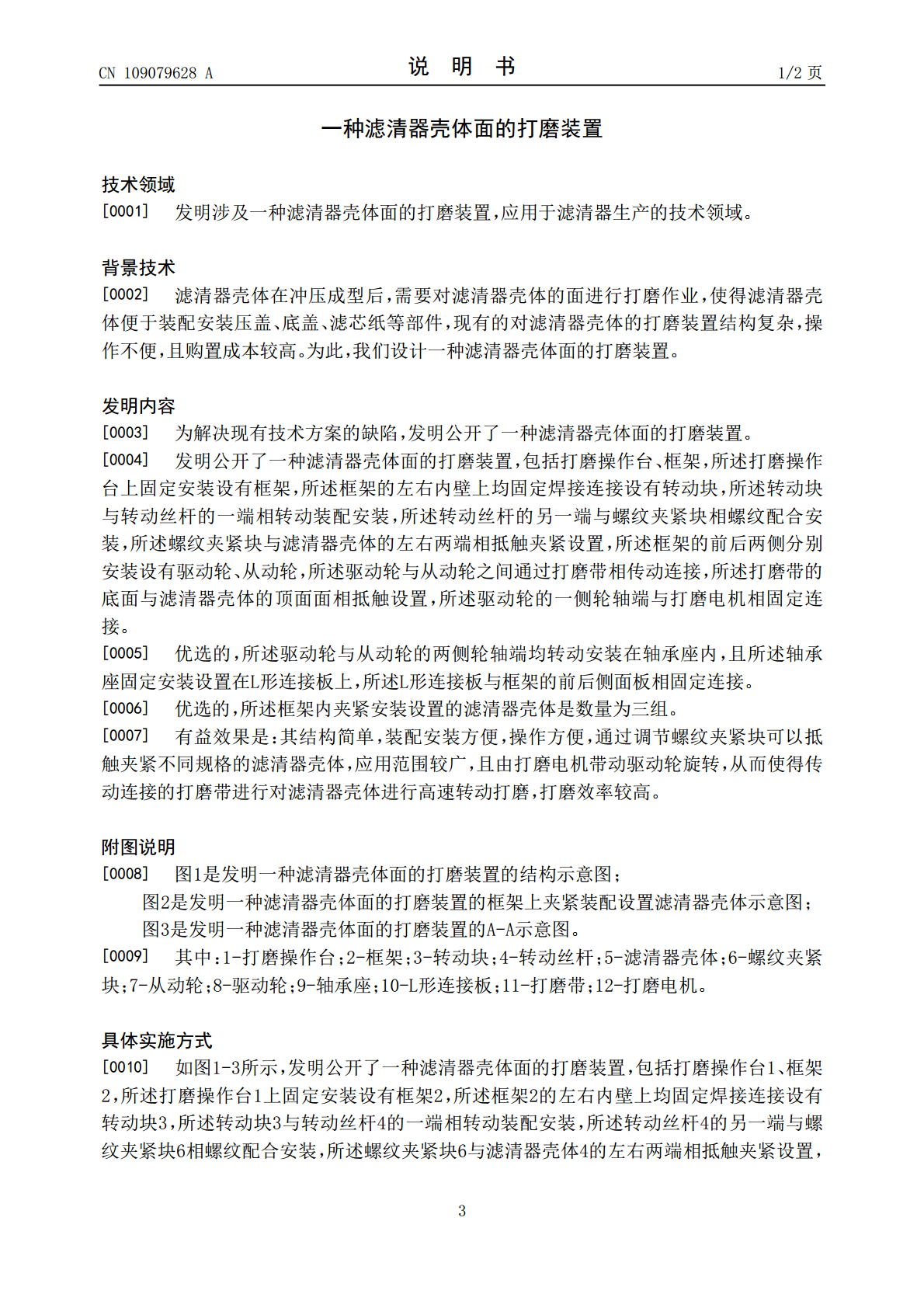

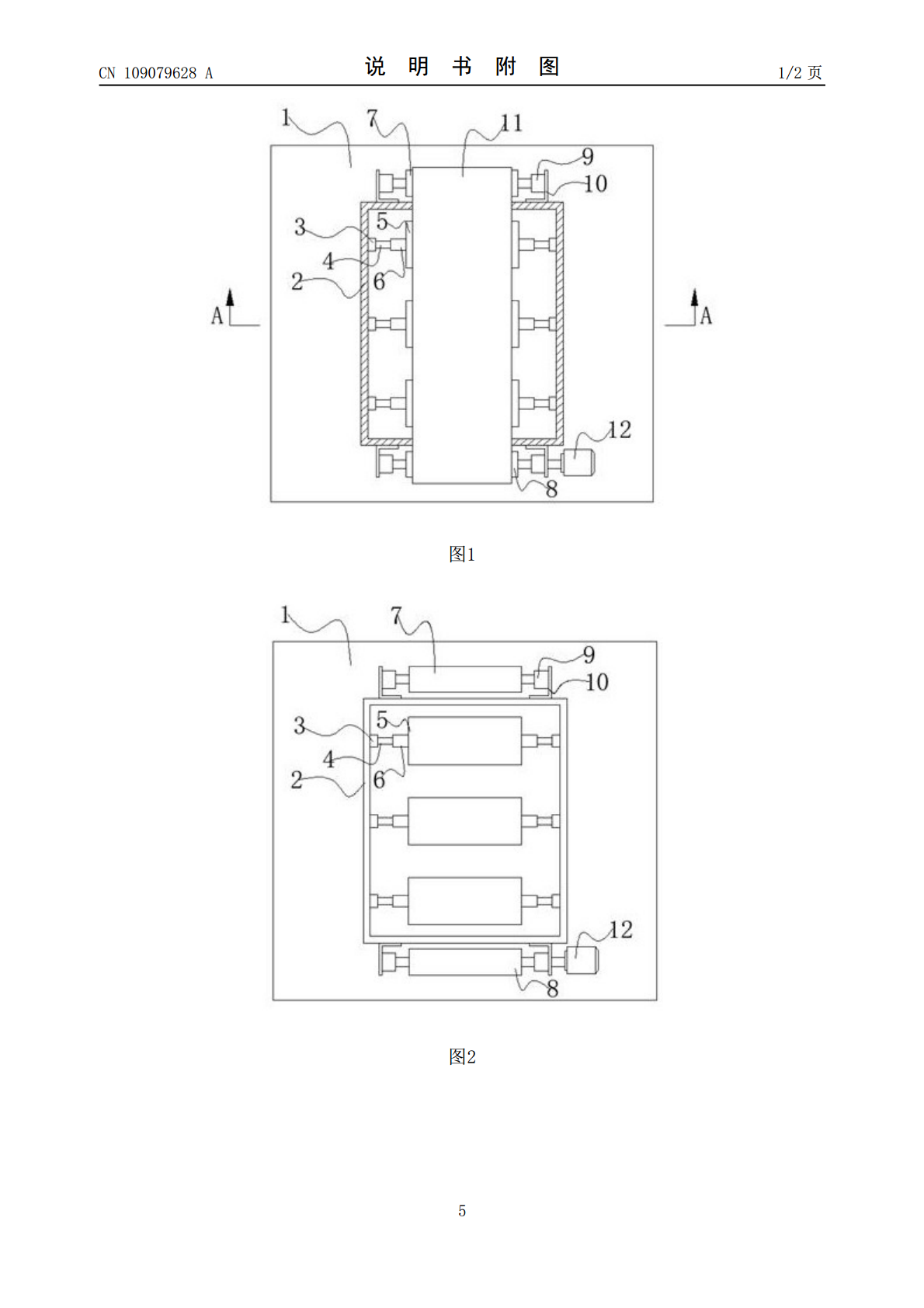

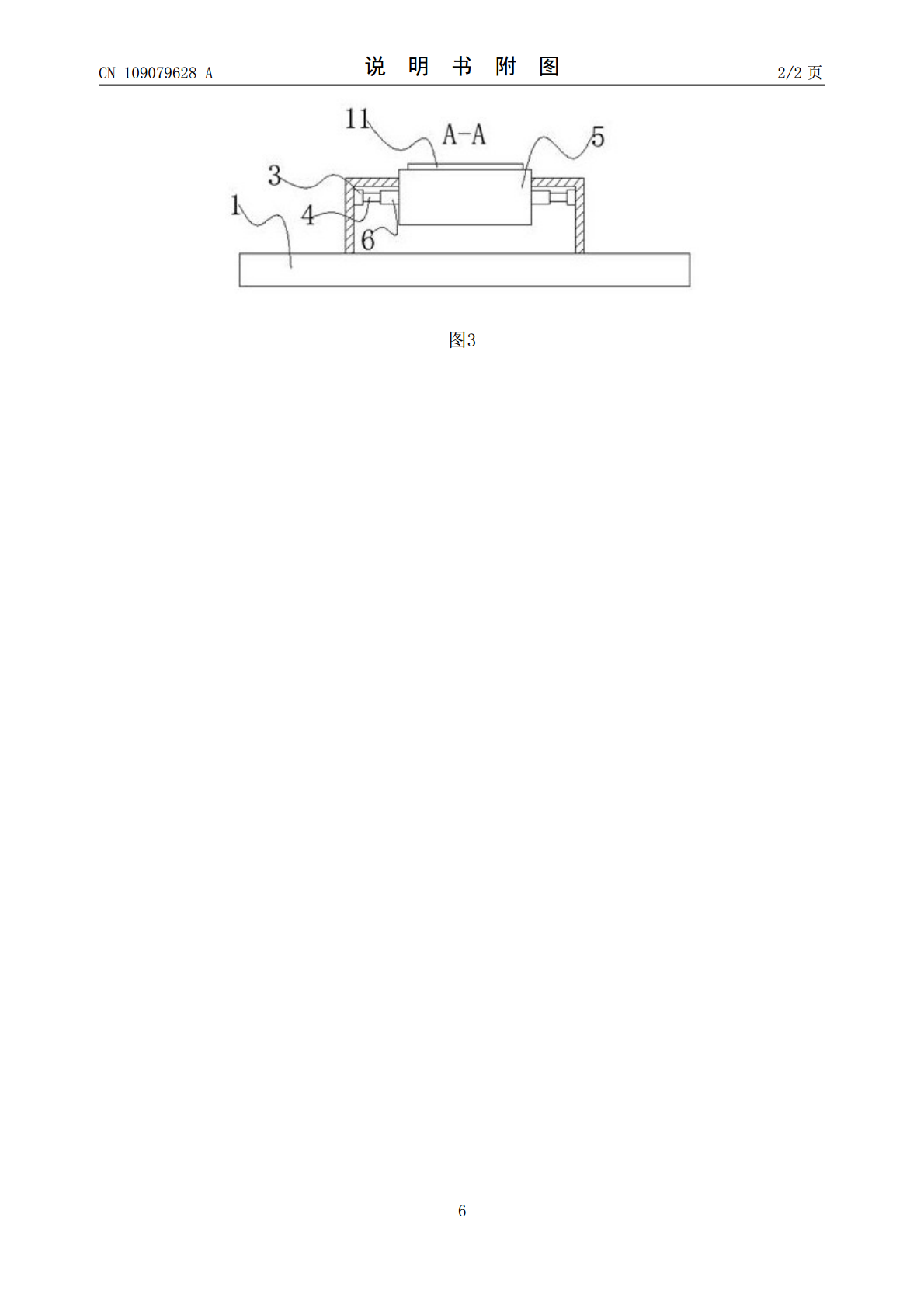

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109079628A(43)申请公布日2018.12.25(21)申请号201810762043.1(22)申请日2018.07.12(71)申请人蚌埠市瑞泰汽配制造有限公司地址233020安徽省蚌埠市淮上区淮上大道5280号(72)发明人陈念东(74)专利代理机构安徽力澜律师事务所34127代理人王际复张志宏(51)Int.Cl.B24B21/00(2006.01)B24B41/06(2012.01)B24B41/02(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种滤清器壳体面的打磨装置(57)摘要发明公开了一种滤清器壳体面的打磨装置，所述打磨操作台上固定安装设有框架，所述框架的左右内壁上均固定焊接连接设有转动块，所述转动块与转动丝杆的一端相转动装配安装，所述转动丝杆的另一端与螺纹夹紧块相螺纹配合安装，所述螺纹夹紧块与滤清器壳体的左右两端相抵触夹紧设置，所述框架的前后两侧分别安装设有驱动轮、从动轮，所述驱动轮与从动轮之间通过打磨带相传动连接，所述打磨带的底面与滤清器壳体的顶面面相抵触设置，所述驱动轮的一侧轮轴端与打磨电机相固定连接。采用本技术方案，其结构简单，装配安装方便，操作方便，通过调节螺纹夹紧块可以抵触夹紧不同规格的滤清器壳体，应用范围较广，且打磨效率较高。CN109079628ACN109079628A权利要求书1/1页1.一种滤清器壳体面的打磨装置，包括打磨操作台、框架，其特征在于：所述打磨操作台上固定安装设有框架，所述框架的左右内壁上均固定焊接连接设有转动块，所述转动块与转动丝杆的一端相转动装配安装，所述转动丝杆的另一端与螺纹夹紧块相螺纹配合安装，所述螺纹夹紧块与滤清器壳体的左右两端相抵触夹紧设置，所述框架的前后两侧分别安装设有驱动轮、从动轮，所述驱动轮与从动轮之间通过打磨带相传动连接，所述打磨带的底面与滤清器壳体的顶面面相抵触设置，所述驱动轮的一侧轮轴端与打磨电机相固定连接。2.根据权利要求1所述的一种滤清器壳体面的打磨装置，其特征在于：所述驱动轮与从动轮的两侧轮轴端均转动安装在轴承座内，且所述轴承座固定安装设置在L形连接板上，所述L形连接板与框架的前后侧面板相固定连接。3.根据权利要求1所述的一种滤清器壳体面的打磨装置，其特征在于：所述框架内夹紧安装设置的滤清器壳体数量为三组。2CN109079628A说明书1/2页一种滤清器壳体面的打磨装置技术领域[0001]发明涉及一种滤清器壳体面的打磨装置，应用于滤清器生产的技术领域。背景技术[0002]滤清器壳体在冲压成型后，需要对滤清器壳体的面进行打磨作业，使得滤清器壳体便于装配安装压盖、底盖、滤芯纸等部件，现有的对滤清器壳体的打磨装置结构复杂，操作不便，且购置成本较高。为此，我们设计一种滤清器壳体面的打磨装置。发明内容[0003]为解决现有技术方案的缺陷，发明公开了一种滤清器壳体面的打磨装置。[0004]发明公开了一种滤清器壳体面的打磨装置，包括打磨操作台、框架，所述打磨操作台上固定安装设有框架，所述框架的左右内壁上均固定焊接连接设有转动块，所述转动块与转动丝杆的一端相转动装配安装，所述转动丝杆的另一端与螺纹夹紧块相螺纹配合安装，所述螺纹夹紧块与滤清器壳体的左右两端相抵触夹紧设置，所述框架的前后两侧分别安装设有驱动轮、从动轮，所述驱动轮与从动轮之间通过打磨带相传动连接，所述打磨带的底面与滤清器壳体的顶面面相抵触设置，所述驱动轮的一侧轮轴端与打磨电机相固定连接。[0005]优选的，所述驱动轮与从动轮的两侧轮轴端均转动安装在轴承座内，且所述轴承座固定安装设置在L形连接板上，所述L形连接板与框架的前后侧面板相固定连接。[0006]优选的，所述框架内夹紧安装设置的滤清器壳体是数量为三组。[0007]有益效果是：其结构简单，装配安装方便，操作方便，通过调节螺纹夹紧块可以抵触夹紧不同规格的滤清器壳体，应用范围较广，且由打磨电机带动驱动轮旋转，从而使得传动连接的打磨带进行对滤清器壳体进行高速转动打磨，打磨效率较高。附图说明[0008]图1是发明一种滤清器壳体面的打磨装置的结构示意图；图2是发明一种滤清器壳体面的打磨装置的框架上夹紧装配设置滤清器壳体示意图；图3是发明一种滤清器壳体面的打磨装置的A-A示意图。[0009]其中：1-打磨操作台；2-框架；3-转动块；4-转动丝杆；5-滤清器壳体；6-螺纹夹紧块；7-从动轮；8-驱动轮；9-轴承座；10-L形连接板；11-打磨带；12-打磨电机。具体实施方式[0010]如图1-3所示，发明公开了一种滤清器壳体面的打磨装置，包括打磨操作台1、框架2，所述打磨操作台1上固定安装设有框架2，所述框架2的左右内壁上均固定焊接连接设有转动块3，所
