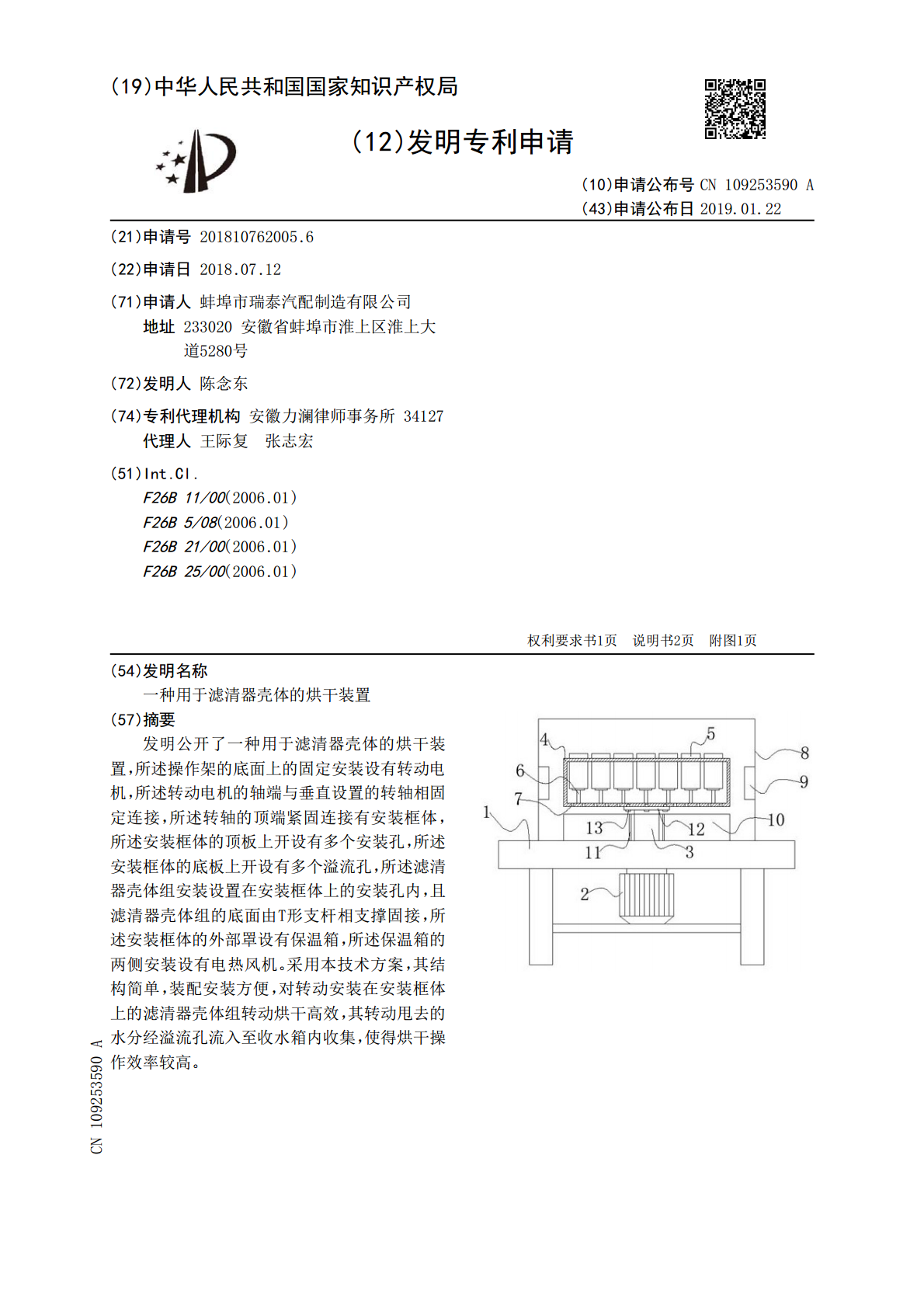

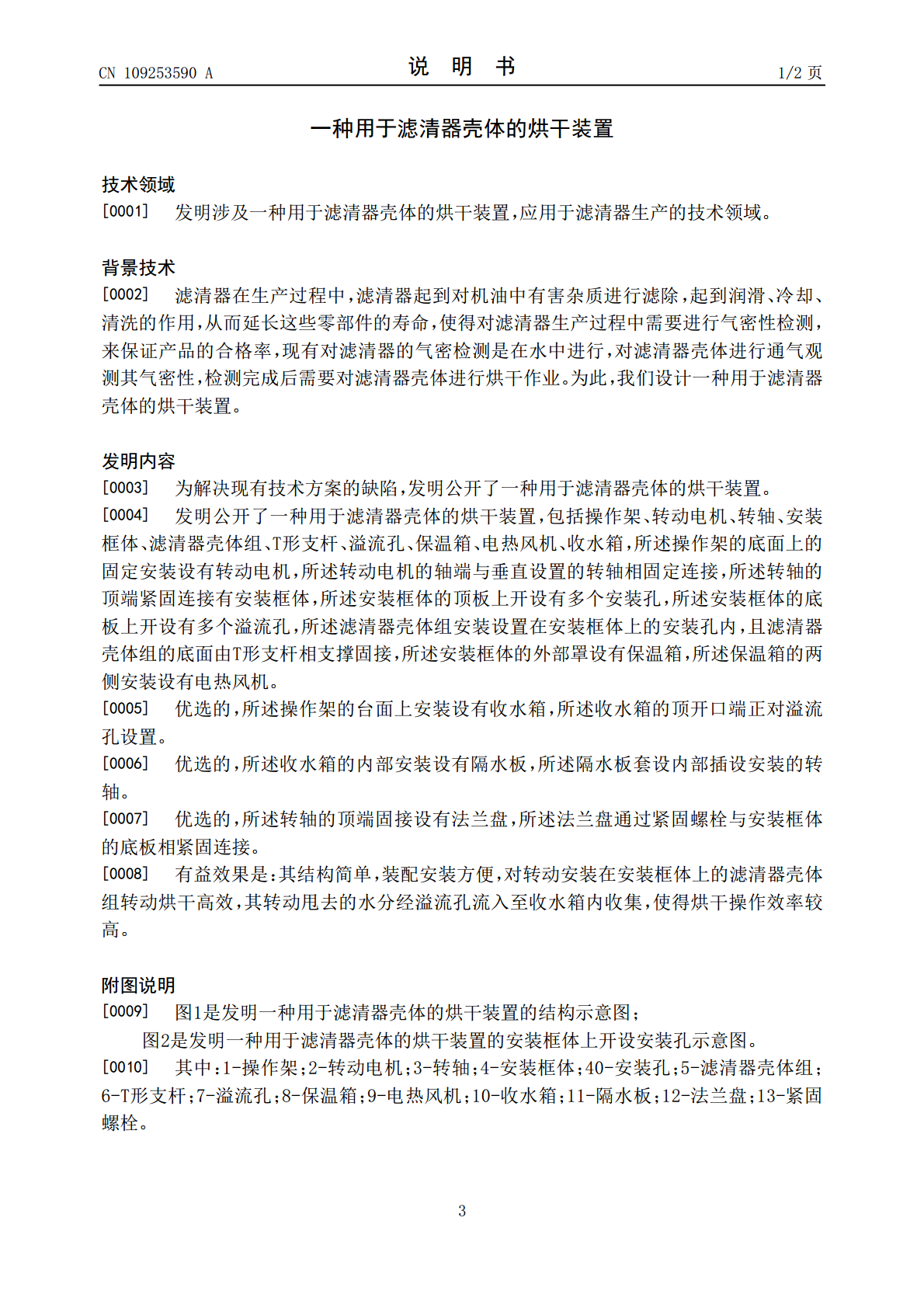

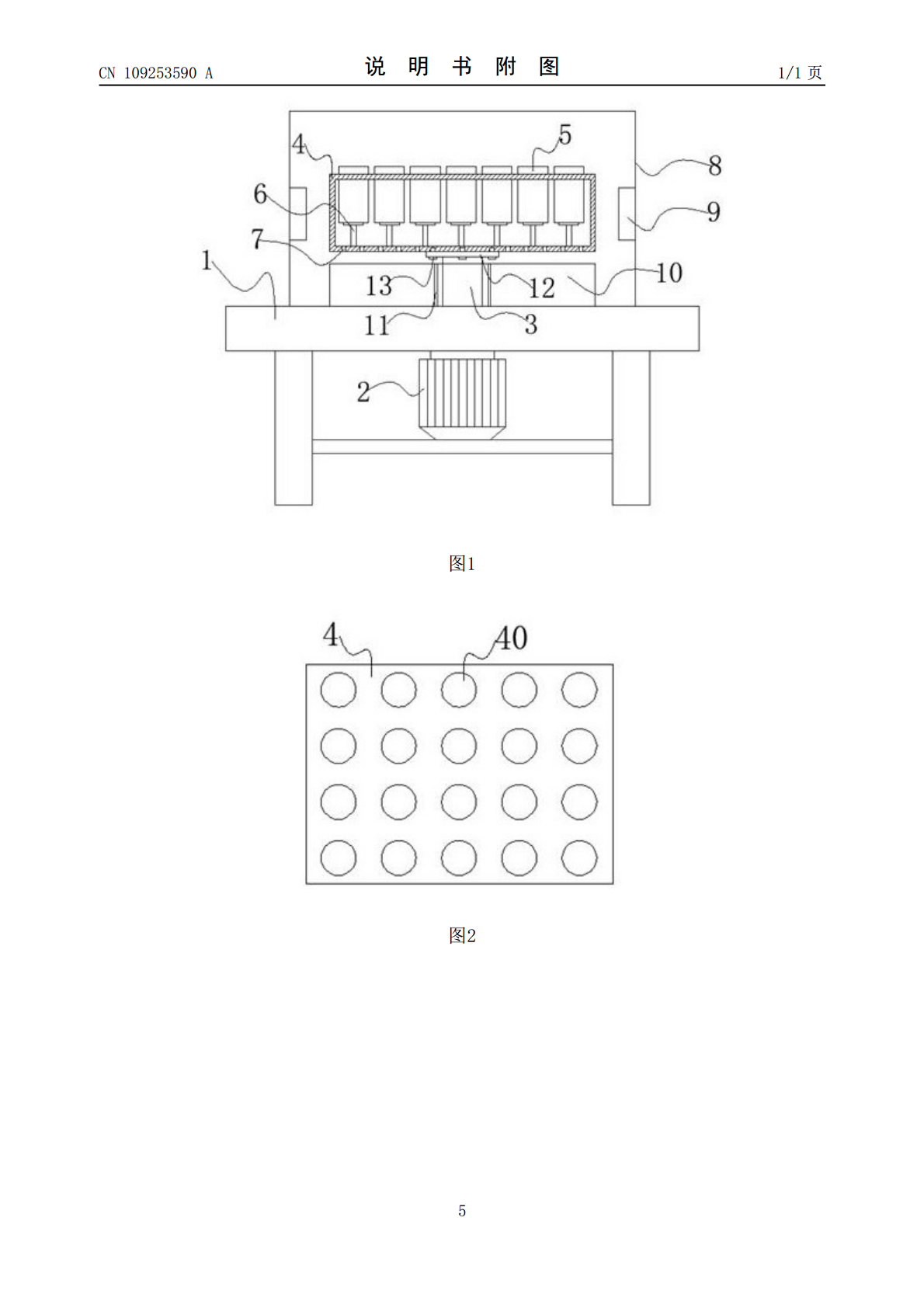

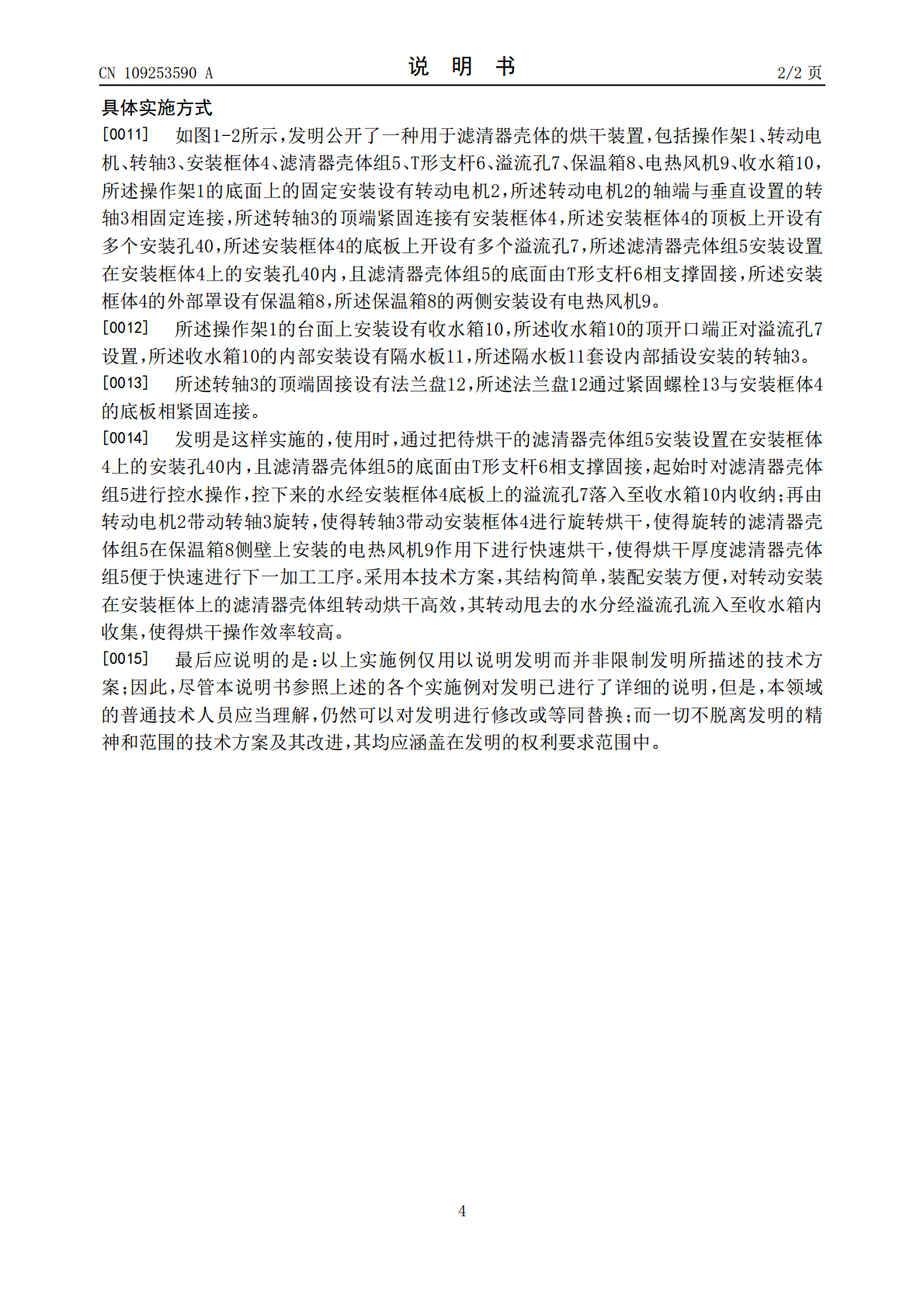

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109253590A(43)申请公布日2019.01.22(21)申请号201810762005.6(22)申请日2018.07.12(71)申请人蚌埠市瑞泰汽配制造有限公司地址233020安徽省蚌埠市淮上区淮上大道5280号(72)发明人陈念东(74)专利代理机构安徽力澜律师事务所34127代理人王际复张志宏(51)Int.Cl.F26B11/00(2006.01)F26B5/08(2006.01)F26B21/00(2006.01)F26B25/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种用于滤清器壳体的烘干装置(57)摘要发明公开了一种用于滤清器壳体的烘干装置，所述操作架的底面上的固定安装设有转动电机，所述转动电机的轴端与垂直设置的转轴相固定连接，所述转轴的顶端紧固连接有安装框体，所述安装框体的顶板上开设有多个安装孔，所述安装框体的底板上开设有多个溢流孔，所述滤清器壳体组安装设置在安装框体上的安装孔内，且滤清器壳体组的底面由T形支杆相支撑固接，所述安装框体的外部罩设有保温箱，所述保温箱的两侧安装设有电热风机。采用本技术方案，其结构简单，装配安装方便，对转动安装在安装框体上的滤清器壳体组转动烘干高效，其转动甩去的水分经溢流孔流入至收水箱内收集，使得烘干操作效率较高。CN109253590ACN109253590A权利要求书1/1页1.一种用于滤清器壳体的烘干装置，包括操作架、转动电机、转轴、安装框体、滤清器壳体组、T形支杆、溢流孔、保温箱、电热风机、收水箱，其特征在于：所述操作架的底面上的固定安装设有转动电机，所述转动电机的轴端与垂直设置的转轴相固定连接，所述转轴的顶端紧固连接有安装框体，所述安装框体的顶板上开设有多个安装孔，所述安装框体的底板上开设有多个溢流孔，所述滤清器壳体组安装设置在安装框体上的安装孔内，且滤清器壳体组的底面由T形支杆相支撑固接，所述安装框体的外部罩设有保温箱，所述保温箱的两侧安装设有电热风机。2.根据权利要求1所述的一种用于滤清器壳体的烘干装置，其特征在于：所述操作架的台面上安装设有收水箱，所述收水箱的顶开口端正对溢流孔设置。3.根据权利要求2所述的一种用于滤清器壳体的烘干装置，其特征在于：所述收水箱的内部安装设有隔水板，所述隔水板套设内部插设安装的转轴。4.根据权利要求1所述的一种用于滤清器壳体的烘干装置，其特征在于：所述转轴的顶端固接设有法兰盘，所述法兰盘通过紧固螺栓与安装框体的底板相紧固连接。2CN109253590A说明书1/2页一种用于滤清器壳体的烘干装置技术领域[0001]发明涉及一种用于滤清器壳体的烘干装置，应用于滤清器生产的技术领域。背景技术[0002]滤清器在生产过程中，滤清器起到对机油中有害杂质进行滤除，起到润滑、冷却、清洗的作用，从而延长这些零部件的寿命，使得对滤清器生产过程中需要进行气密性检测，来保证产品的合格率，现有对滤清器的气密检测是在水中进行，对滤清器壳体进行通气观测其气密性，检测完成后需要对滤清器壳体进行烘干作业。为此，我们设计一种用于滤清器壳体的烘干装置。发明内容[0003]为解决现有技术方案的缺陷，发明公开了一种用于滤清器壳体的烘干装置。[0004]发明公开了一种用于滤清器壳体的烘干装置，包括操作架、转动电机、转轴、安装框体、滤清器壳体组、T形支杆、溢流孔、保温箱、电热风机、收水箱，所述操作架的底面上的固定安装设有转动电机，所述转动电机的轴端与垂直设置的转轴相固定连接，所述转轴的顶端紧固连接有安装框体，所述安装框体的顶板上开设有多个安装孔，所述安装框体的底板上开设有多个溢流孔，所述滤清器壳体组安装设置在安装框体上的安装孔内，且滤清器壳体组的底面由T形支杆相支撑固接，所述安装框体的外部罩设有保温箱，所述保温箱的两侧安装设有电热风机。[0005]优选的，所述操作架的台面上安装设有收水箱，所述收水箱的顶开口端正对溢流孔设置。[0006]优选的，所述收水箱的内部安装设有隔水板，所述隔水板套设内部插设安装的转轴。[0007]优选的，所述转轴的顶端固接设有法兰盘，所述法兰盘通过紧固螺栓与安装框体的底板相紧固连接。[0008]有益效果是：其结构简单，装配安装方便，对转动安装在安装框体上的滤清器壳体组转动烘干高效，其转动甩去的水分经溢流孔流入至收水箱内收集，使得烘干操作效率较高。附图说明[0009]图1是发明一种用于滤清器壳体的烘干装置的结构示意图；图2是发明一种用于滤清器壳体的烘干装置的安装框体上开设安装孔示意图。[0010]其中：1-操作架；2-转动电机；3-转轴；4-安装框体；40-安装孔；5-滤清器壳体组；6-T形支杆；7-溢流孔；8-保温箱；9-电热风机；10-收
