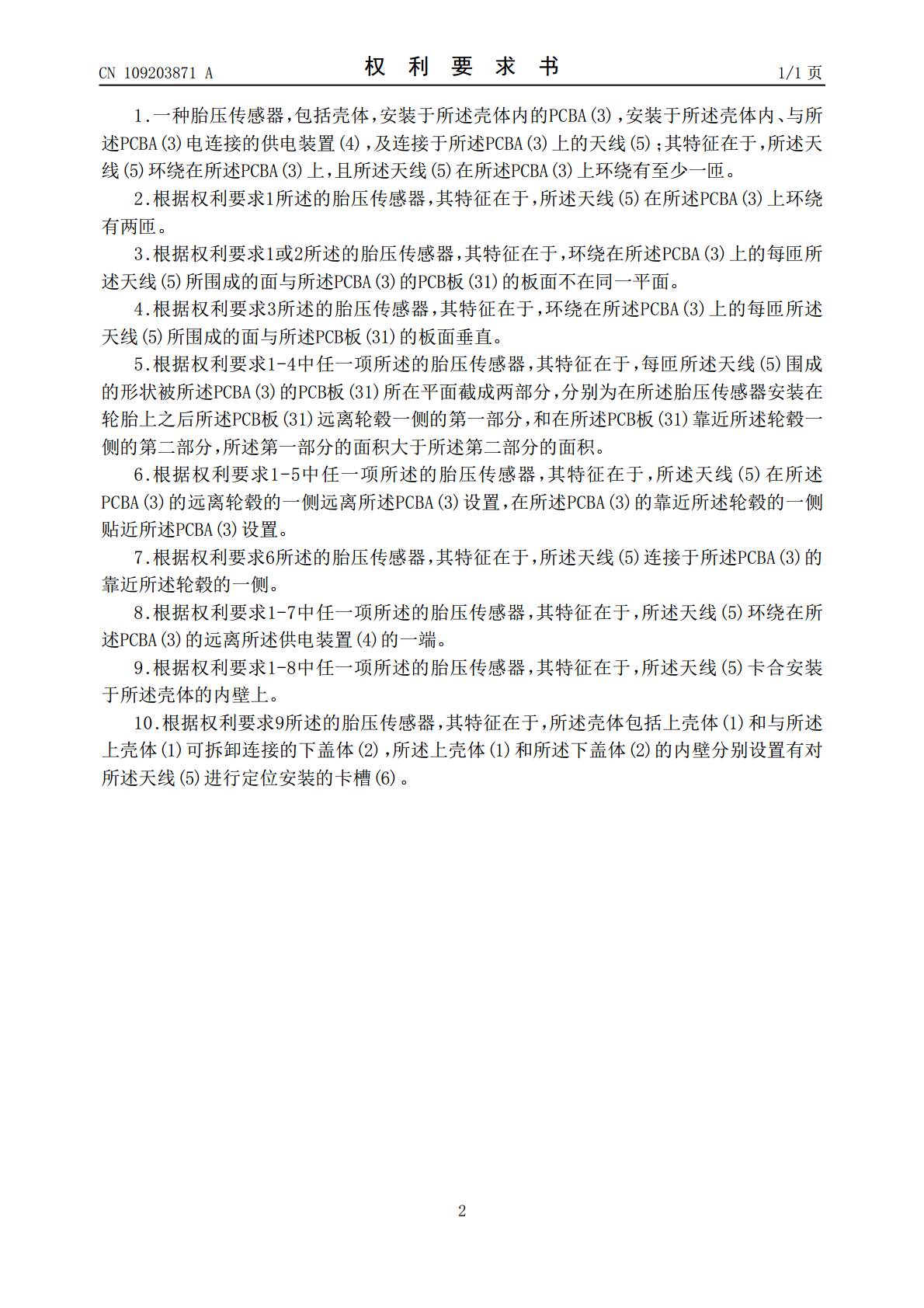

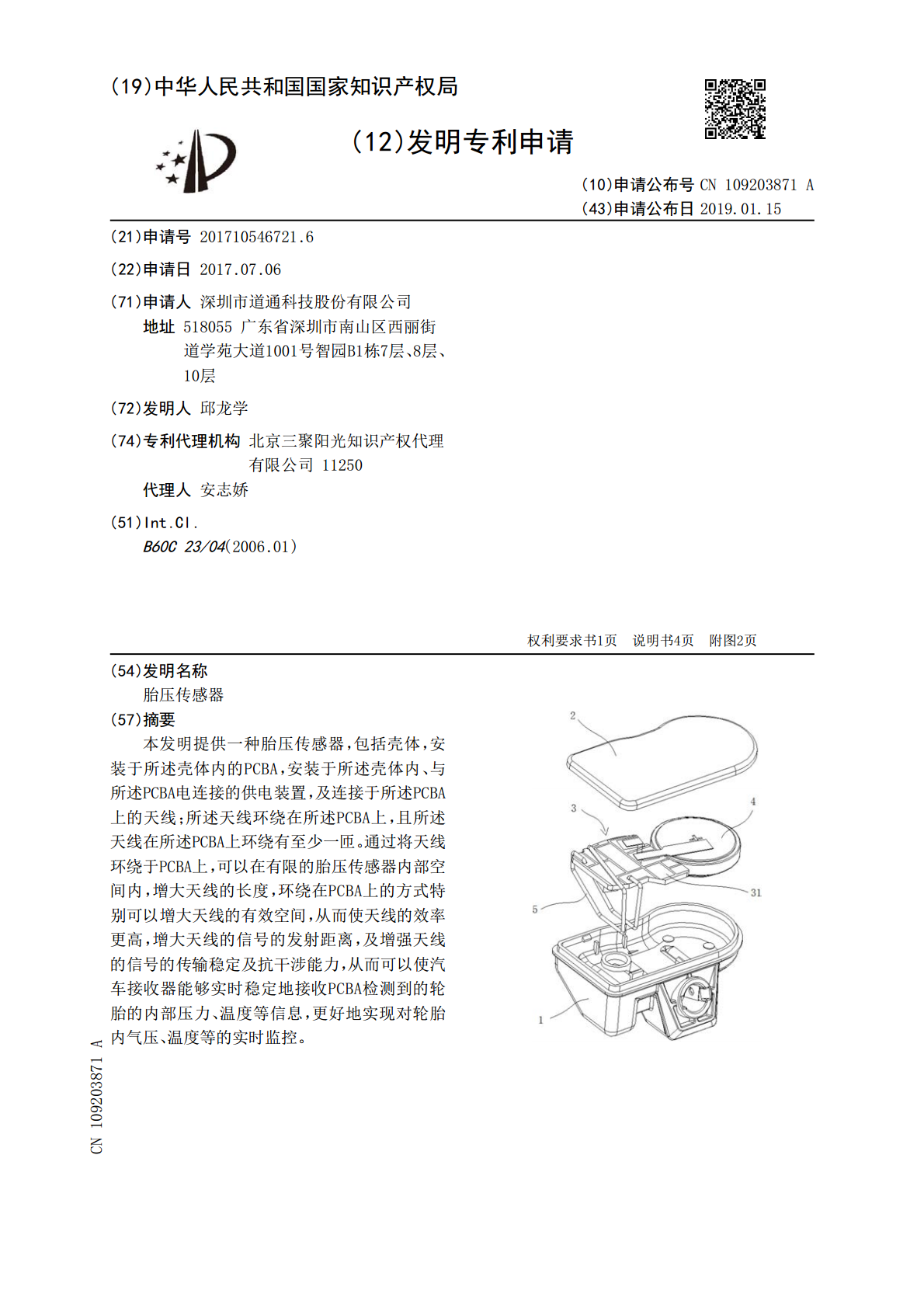

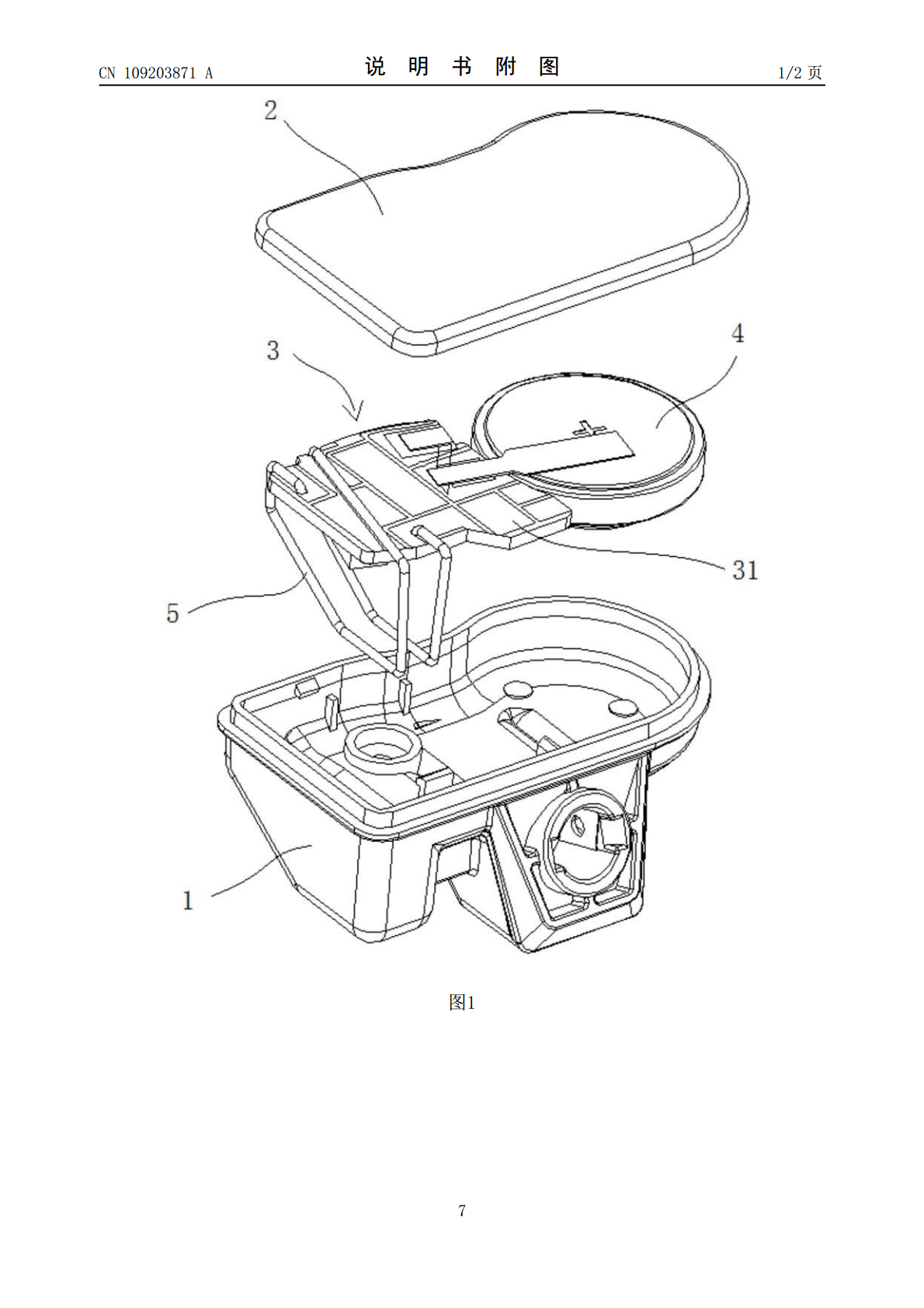

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109203871A(43)申请公布日2019.01.15(21)申请号201710546721.6(22)申请日2017.07.06(71)申请人深圳市道通科技股份有限公司地址518055广东省深圳市南山区西丽街道学苑大道1001号智园B1栋7层、8层、10层(72)发明人邱龙学(74)专利代理机构北京三聚阳光知识产权代理有限公司11250代理人安志娇(51)Int.Cl.B60C23/04(2006.01)权利要求书1页说明书4页附图2页(54)发明名称胎压传感器(57)摘要本发明提供一种胎压传感器，包括壳体，安装于所述壳体内的PCBA，安装于所述壳体内、与所述PCBA电连接的供电装置，及连接于所述PCBA上的天线；所述天线环绕在所述PCBA上，且所述天线在所述PCBA上环绕有至少一匝。通过将天线环绕于PCBA上，可以在有限的胎压传感器内部空间内，增大天线的长度，环绕在PCBA上的方式特别可以增大天线的有效空间，从而使天线的效率更高，增大天线的信号的发射距离，及增强天线的信号的传输稳定及抗干涉能力，从而可以使汽车接收器能够实时稳定地接收PCBA检测到的轮胎的内部压力、温度等信息，更好地实现对轮胎内气压、温度等的实时监控。CN109203871ACN109203871A权利要求书1/1页1.一种胎压传感器，包括壳体，安装于所述壳体内的PCBA(3)，安装于所述壳体内、与所述PCBA(3)电连接的供电装置(4)，及连接于所述PCBA(3)上的天线(5)；其特征在于，所述天线(5)环绕在所述PCBA(3)上，且所述天线(5)在所述PCBA(3)上环绕有至少一匝。2.根据权利要求1所述的胎压传感器，其特征在于，所述天线(5)在所述PCBA(3)上环绕有两匝。3.根据权利要求1或2所述的胎压传感器，其特征在于，环绕在所述PCBA(3)上的每匝所述天线(5)所围成的面与所述PCBA(3)的PCB板(31)的板面不在同一平面。4.根据权利要求3所述的胎压传感器，其特征在于，环绕在所述PCBA(3)上的每匝所述天线(5)所围成的面与所述PCB板(31)的板面垂直。5.根据权利要求1-4中任一项所述的胎压传感器，其特征在于，每匝所述天线(5)围成的形状被所述PCBA(3)的PCB板(31)所在平面截成两部分，分别为在所述胎压传感器安装在轮胎上之后所述PCB板(31)远离轮毂一侧的第一部分，和在所述PCB板(31)靠近所述轮毂一侧的第二部分，所述第一部分的面积大于所述第二部分的面积。6.根据权利要求1-5中任一项所述的胎压传感器，其特征在于，所述天线(5)在所述PCBA(3)的远离轮毂的一侧远离所述PCBA(3)设置，在所述PCBA(3)的靠近所述轮毂的一侧贴近所述PCBA(3)设置。7.根据权利要求6所述的胎压传感器，其特征在于，所述天线(5)连接于所述PCBA(3)的靠近所述轮毂的一侧。8.根据权利要求1-7中任一项所述的胎压传感器，其特征在于，所述天线(5)环绕在所述PCBA(3)的远离所述供电装置(4)的一端。9.根据权利要求1-8中任一项所述的胎压传感器，其特征在于，所述天线(5)卡合安装于所述壳体的内壁上。10.根据权利要求9所述的胎压传感器，其特征在于，所述壳体包括上壳体(1)和与所述上壳体(1)可拆卸连接的下盖体(2)，所述上壳体(1)和所述下盖体(2)的内壁分别设置有对所述天线(5)进行定位安装的卡槽(6)。2CN109203871A说明书1/4页胎压传感器技术领域[0001]本发明涉及轮胎压力检测技术领域，具体涉及一种胎压传感器。背景技术[0002]汽车轮胎是汽车的重要组成部分,其对于保证汽车的安全行驶具有至关重要的作用,胎压监测系统的作用是在汽车行驶过程中对轮胎气压进行实时自动监测,并对轮胎漏气和低气压进行报警,确保行车安全。胎压监测系统包括胎压传感器，胎压传感器通常包括壳体及安装于壳体内的PCBA、供电装置和天线，PCBA检测轮胎的内部压力、温度等信息，天线将检测到的信息传输至汽车接收器上，为了能够实现对轮胎内气压、温度等的实时监控，要求天线的信号传输稳定、传输距离远且抗干涉能力强。[0003]但是，为了能够不影响轮胎的正常安装，一般要求胎压传感器的体积要比较小，这也就导致了胎压传感器的内部空间十分有限，从而天线的安装空间也就比较受限。因此，如何充分利用胎压传感器的有限的内部空间，合理设计天线的形状以及结构，成为现有技术急需解决的问题。发明内容[0004]因此，本发明要解决的技术问题在于克服现有技术中的胎压传感器的天线的有效空间较小，导致天线的信号发射距离短且信号传输不稳定、抗干涉能力弱的缺陷，从而提供一种天线的有效空间较大，天线的信号发射距
