一种带防夹手保护的售货机取货升降门.pdf

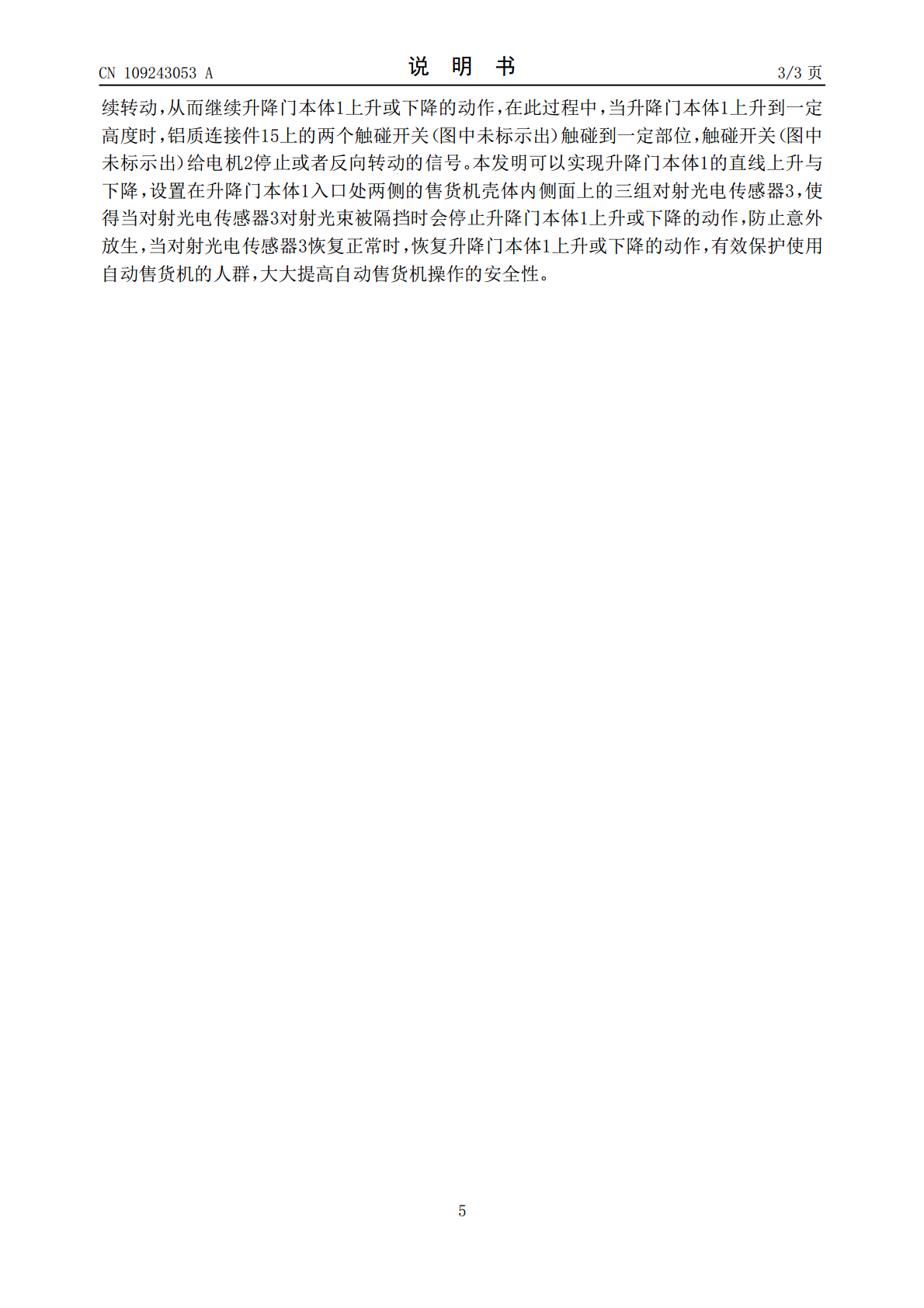

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109243053A(43)申请公布日2019.01.18(21)申请号201811033248.2(22)申请日2018.09.05(71)申请人江苏闪创科技股份有限公司地址223800江苏省宿迁市宿豫区新材料科技城A3栋3楼(72)发明人兰斌(74)专利代理机构宿迁市永泰睿博知识产权代理事务所(普通合伙)32264代理人刘海莉(51)Int.Cl.G07F9/10(2006.01)G07F11/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种带防夹手保护的售货机取货升降门(57)摘要一种带防夹手保护的售货机取货升降门，包括升降门本体、电机、光轴、同步轮、同步带、升降门控制电路板、对射光电传感器、碰撞开关，第一光轴、第二光轴上下平行设置，第一同步轮安装在电机轴上，第二同步轮安装在第一光轴的正中间位置，第三同步轮、第四同步轮对称安装在第一光轴的两端，第五同步轮、第六同步轮对称安装在第二光轴的两端，第一同步轮、第二同步轮通过第一同步带连接，第三同步轮、第五同步轮通过第二同步带连接，第四同步轮、第六同步轮通过第三同步带连接。本发明可以实现升降门本体的直线上升与下降，防止意外放生，有效保护使用自动售货机的人群，大大提高自动售货机操作的安全性。CN109243053ACN109243053A权利要求书1/1页1.一种带防夹手保护的售货机取货升降门，其特征在于：包括升降门本体、电机、光轴、同步轮、同步带、升降门控制电路板、对射光电传感器、碰撞开关，所述光轴包括第一光轴、第二光轴，第一光轴、第二光轴上下平行设置，所述同步轮包括第一同步轮、第二同步轮、第三同步轮、第四同步轮、第五同步轮、第六同步轮，所述同步带包括第一同步带、第二同步带、第三同步带，第一同步轮安装在电机轴上，第二同步轮安装在第一光轴的正中间位置，第三同步轮、第四同步轮对称安装在第一光轴的两端，第五同步轮、第六同步轮对称安装在第二光轴的两端，第一同步轮、第二同步轮通过第一同步带连接，第三同步轮、第五同步轮通过第二同步带连接，第四同步轮、第六同步轮通过第三同步带连接，所述第一光轴、第二光轴的两端均通过轴承座固定在售货机壳体侧板上的轴承座槽内，所述升降门本体两侧设置在售货机壳体侧板内侧的线性导轨内，第二同步带一侧、第三同步带一侧均通过连接件与升降门本体内侧面固定连接，所述对射光电传感器安装在升降门本体入口处两侧的售货机壳体内侧面上。2.如权利要求1所述一种带防夹手保护的售货机取货升降门，其特征在于：所述对射光电传感器为三组。3.如权利要求1所述一种带防夹手保护的售货机取货升降门，其特征在于：所述连接件为铝质材料。4.如权利要求1所述一种带防夹手保护的售货机取货升降门，其特征在于：所述对射光电传感器与升降门控制电路板线连接。5.如权利要求1所述一种带防夹手保护的售货机取货升降门，其特征在于：所述碰撞开关为两个，分别安装在铝质连接件上。2CN109243053A说明书1/3页一种带防夹手保护的售货机取货升降门技术领域[0001]本发明涉及自动化设备技术领域，具体涉及一种带防夹手保护的售货机取货升降门。背景技术[0002]当前自动化机器数量庞大、种类繁多，但自动化机器的安全水平程度不是很高。尤其是在商场、街道上一些常见的无人售卖机器会有不受控制的现象，这难免会有危险情况发生。为此，应运而生的是保护装置，开关门是很多机器共有的，而本申请就是针对于开关门机构的定制保护装置，对于现在的广大人民群体，安全保护无疑是最重要的，因此本申请针对于开关门机构的保护装置将会有很大的应用前景。发明内容[0003]针对背景技术提出的问题，本发明研究设计了一种带防夹手保护的售货机取货升降门，其目的在于：提供一种避免取货时夹到手、提高取货安全性的带防夹手保护的售货机取货升降门。[0004]本发明的技术解决方案：一种带防夹手保护的售货机取货升降门，其特征在于：包括升降门本体、电机、光轴、同步轮、同步带、升降门控制电路板、对射光电传感器、碰撞开关，所述光轴包括第一光轴、第二光轴，第一光轴、第二光轴上下平行设置，所述同步轮包括第一同步轮、第二同步轮、第三同步轮、第四同步轮、第五同步轮、第六同步轮，所述同步带包括第一同步带、第二同步带、第三同步带，第一同步轮安装在电机轴上，第二同步轮安装在第一光轴的正中间位置，第三同步轮、第四同步轮对称安装在第一光轴的两端，第五同步轮、第六同步轮对称安装在第二光轴的两端，第一同步轮、第二同步轮通过第一同步带连接，第三同步轮、第五同步轮通过第二同步带连接，第四同步轮、第六同步轮通过第三同步带连接，所述第一光轴、第二光轴的两端均通过轴承座固定在售货机壳体侧板上的轴承座槽内，所述升降门本体两
