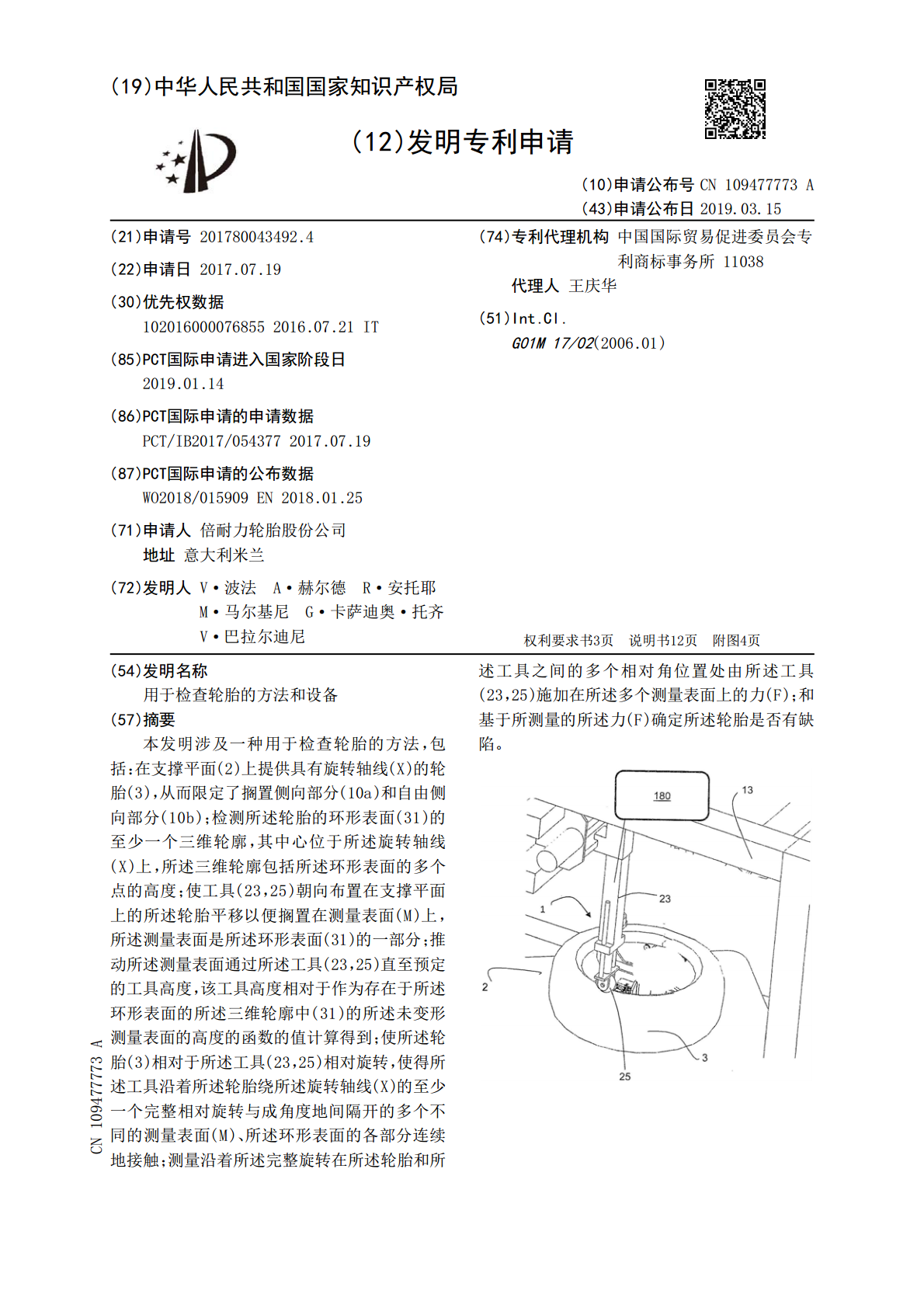

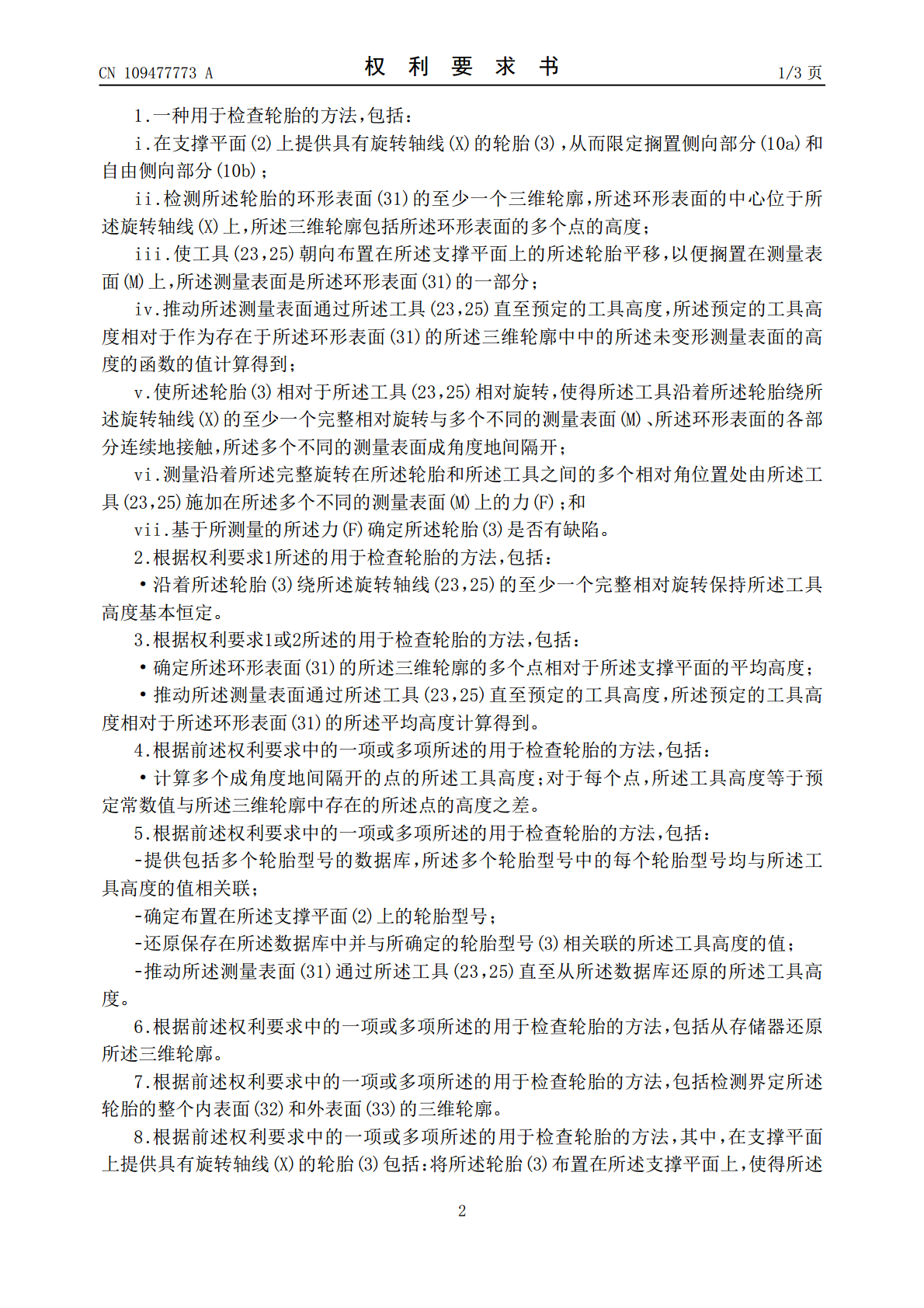

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109477773A(43)申请公布日2019.03.15(21)申请号201780043492.4(74)专利代理机构中国国际贸易促进委员会专(22)申请日2017.07.19利商标事务所11038代理人王庆华(30)优先权数据1020160000768552016.07.21IT(51)Int.Cl.G01M17/02(2006.01)(85)PCT国际申请进入国家阶段日2019.01.14(86)PCT国际申请的申请数据PCT/IB2017/0543772017.07.19(87)PCT国际申请的公布数据WO2018/015909EN2018.01.25(71)申请人倍耐力轮胎股份公司地址意大利米兰(72)发明人V·波法A·赫尔德R·安托耶M·马尔基尼G·卡萨迪奥·托齐V·巴拉尔迪尼权利要求书3页说明书12页附图4页(54)发明名称述工具之间的多个相对角位置处由所述工具用于检查轮胎的方法和设备(23，25)施加在所述多个测量表面上的力(F)；和(57)摘要基于所测量的所述力(F)确定所述轮胎是否有缺本发明涉及一种用于检查轮胎的方法，包陷。括：在支撑平面(2)上提供具有旋转轴线(X)的轮胎(3)，从而限定了搁置侧向部分(10a)和自由侧向部分(10b)；检测所述轮胎的环形表面(31)的至少一个三维轮廓，其中心位于所述旋转轴线(X)上，所述三维轮廓包括所述环形表面的多个点的高度；使工具(23，25)朝向布置在支撑平面上的所述轮胎平移以便搁置在测量表面(M)上，所述测量表面是所述环形表面(31)的一部分；推动所述测量表面通过所述工具(23，25)直至预定的工具高度，该工具高度相对于作为存在于所述环形表面的所述三维轮廓中(31)的所述未变形测量表面的高度的函数的值计算得到；使所述轮胎(3)相对于所述工具(23，25)相对旋转，使得所述工具沿着所述轮胎绕所述旋转轴线(X)的至少一个完整相对旋转与成角度地间隔开的多个不同的测量表面(M)、所述环形表面的各部分连续CN109477773A地接触；测量沿着所述完整旋转在所述轮胎和所CN109477773A权利要求书1/3页1.一种用于检查轮胎的方法，包括：i.在支撑平面(2)上提供具有旋转轴线(X)的轮胎(3)，从而限定搁置侧向部分(10a)和自由侧向部分(10b)；ii.检测所述轮胎的环形表面(31)的至少一个三维轮廓，所述环形表面的中心位于所述旋转轴线(X)上，所述三维轮廓包括所述环形表面的多个点的高度；iii.使工具(23，25)朝向布置在所述支撑平面上的所述轮胎平移，以便搁置在测量表面(M)上，所述测量表面是所述环形表面(31)的一部分；iv.推动所述测量表面通过所述工具(23，25)直至预定的工具高度，所述预定的工具高度相对于作为存在于所述环形表面(31)的所述三维轮廓中中的所述未变形测量表面的高度的函数的值计算得到；v.使所述轮胎(3)相对于所述工具(23，25)相对旋转，使得所述工具沿着所述轮胎绕所述旋转轴线(X)的至少一个完整相对旋转与多个不同的测量表面(M)、所述环形表面的各部分连续地接触，所述多个不同的测量表面成角度地间隔开；vi.测量沿着所述完整旋转在所述轮胎和所述工具之间的多个相对角位置处由所述工具(23，25)施加在所述多个不同的测量表面(M)上的力(F)；和vii.基于所测量的所述力(F)确定所述轮胎(3)是否有缺陷。2.根据权利要求1所述的用于检查轮胎的方法，包括：·沿着所述轮胎(3)绕所述旋转轴线(23，25)的至少一个完整相对旋转保持所述工具高度基本恒定。3.根据权利要求1或2所述的用于检查轮胎的方法，包括：·确定所述环形表面(31)的所述三维轮廓的多个点相对于所述支撑平面的平均高度；·推动所述测量表面通过所述工具(23，25)直至预定的工具高度，所述预定的工具高度相对于所述环形表面(31)的所述平均高度计算得到。4.根据前述权利要求中的一项或多项所述的用于检查轮胎的方法，包括：·计算多个成角度地间隔开的点的所述工具高度；对于每个点，所述工具高度等于预定常数值与所述三维轮廓中存在的所述点的高度之差。5.根据前述权利要求中的一项或多项所述的用于检查轮胎的方法，包括：﹣提供包括多个轮胎型号的数据库，所述多个轮胎型号中的每个轮胎型号均与所述工具高度的值相关联；﹣确定布置在所述支撑平面(2)上的轮胎型号；﹣还原保存在所述数据库中并与所确定的轮胎型号(3)相关联的所述工具高度的值；﹣推动所述测量表面(31)通过所述工具(23，25)直至从所述数据库还原的所述工具高度。6.根据前述权利要求中的一项或多项所述的用于检查轮胎的方法，包括从存储器还原所述三维轮廓。7.根据前述权利要求中的一项或多
