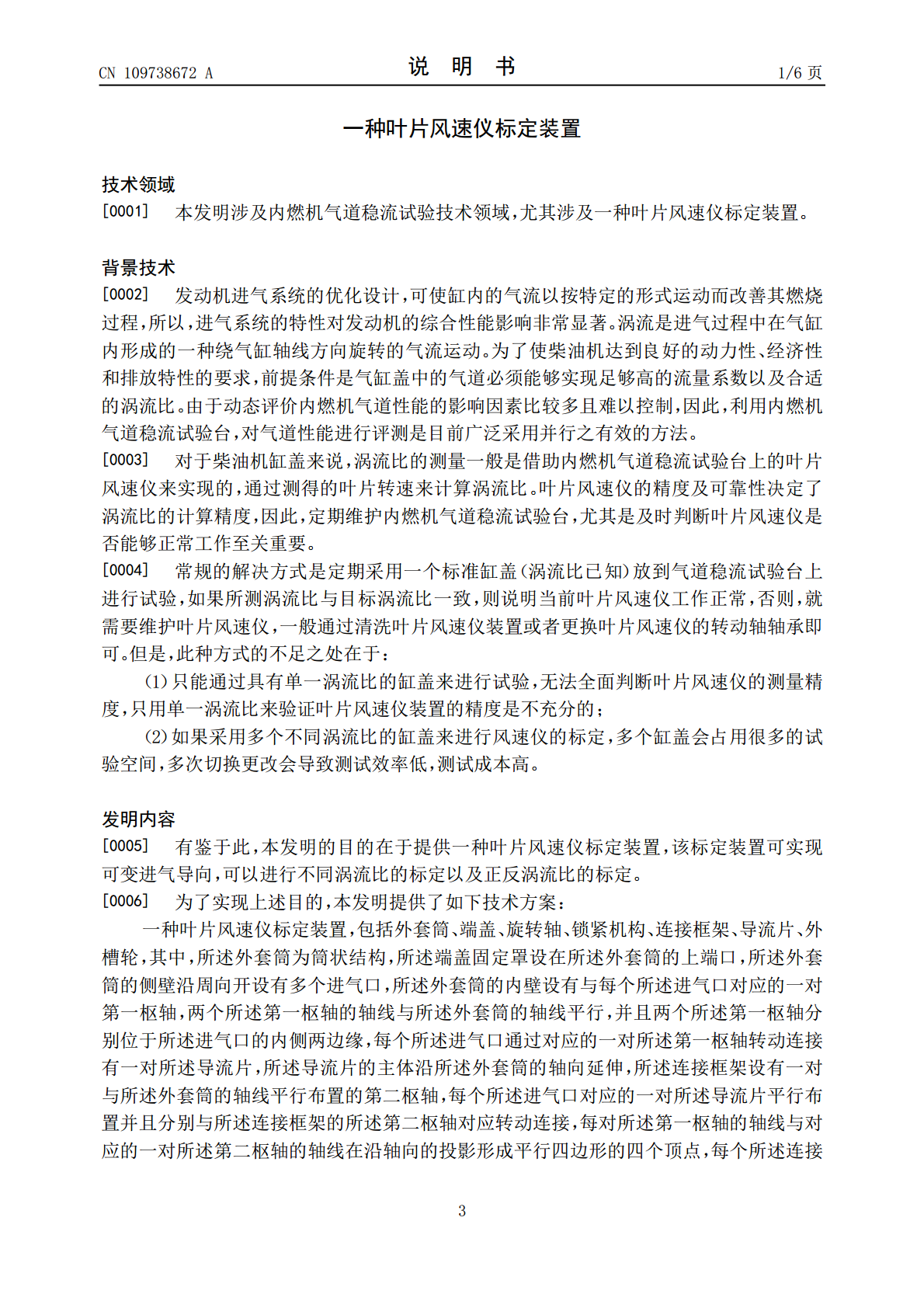

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109738672A(43)申请公布日2019.05.10(21)申请号201910259341.3(22)申请日2019.04.02(71)申请人潍柴动力股份有限公司地址261000山东省潍坊市高新技术产业开发区福寿东街197号甲(72)发明人李卫潘洁邹立臣庞斌张善永杨燕楠罗国良(74)专利代理机构北京集佳知识产权代理有限公司11227代理人李海建(51)Int.Cl.G01P21/02(2006.01)权利要求书1页说明书6页附图8页(54)发明名称一种叶片风速仪标定装置(57)摘要本发明公开了一种叶片风速仪标定装置，包括外套筒、端盖、旋转轴、锁紧机构、连接框架、导流片、外槽轮，外套筒用于形成进气腔体，端盖用于封堵外套筒的上端口以及支撑旋转轴等部件，导流片可在旋转轴的带动下调整进气角度。本方案工作原理为：启动试验设备，依次调整旋转轴的旋转角度，对应不同的进气角度，等待各个传感器所测数据稳定后，记录各个传感器数据，统计出各个角度下的涡流比数据，并与标准涡流比数据进行对比，用于评估当前叶片风速仪的测试精度。本方案利用外槽轮和连接框架以及可旋转导流片的组合联动机构，实现了可变进气导向，可以进行多个涡流比的标定以及正反涡流比的标定。CN109738672ACN109738672A权利要求书1/1页1.一种叶片风速仪标定装置，其特征在于，包括外套筒（1）、端盖（2）、旋转轴（5）、锁紧机构、连接框架（7）、导流片（8）、外槽轮（9），其中，所述外套筒（1）为筒状结构，所述端盖（2）固定罩设在所述外套筒（1）的上端口，所述外套筒（1）的侧壁沿周向开设有多个进气口（15），所述外套筒（1）的内壁设有与每个所述进气口（15）对应的一对第一枢轴（17），两个所述第一枢轴（17）的轴线与所述外套筒（1）的轴线平行，并且两个所述第一枢轴（17）分别位于所述进气口（15）的内侧两边缘，每个所述进气口（15）通过对应的一对所述第一枢轴（17）转动连接有一对所述导流片（8），所述导流片（8）的主体沿所述外套筒（1）的轴向延伸，所述连接框架（7）设有一对与所述外套筒（1）的轴线平行布置的第二枢轴（18），每个所述进气口（15）对应的一对所述导流片（8）平行布置并且分别与所述连接框架（7）的所述第二枢轴（18）对应转动连接，每对所述第一枢轴（17）的轴线与对应的一对所述第二枢轴（18）的轴线在沿轴向的投影形成平行四边形的四个顶点，每个所述连接框架（7）固定连接有一个滑杆（71），所述旋转轴（5）与所述外套筒（1）同轴布置并且与所述端盖（2）旋转连接，所述旋转轴（5）贯穿所述端盖（2）内外两侧，所述旋转轴（5）位于所述外套筒（1）内侧的部分固定有所述外槽轮（9），所述外槽轮（9）开设有与多个所述连接框架（7）一一对应的并且沿所述外套筒（1）径向延伸的滑槽（91），所述滑杆（71）与所述滑槽（91）滑动配合，所述端盖（2）与所述旋转轴（5）的相对旋转角度通过所述锁紧机构实现锁定。2.根据权利要求1所述的叶片风速仪标定装置，其特征在于，所述端盖（2）为透明端盖，所述端盖（2）设有与所述旋转轴（5）同心布置的角度刻度盘（22），所述旋转轴（5）上位于所述端盖（2）与所述外槽轮（9）之间的部分固定有用于指示刻度的指针（10）。3.根据权利要求2所述的叶片风速仪标定装置，其特征在于，所述外槽轮（9）和所述指针（10）均通过过盈配合的方式套设在所述旋转轴（5）外部。4.根据权利要求2所述的叶片风速仪标定装置，其特征在于，所述端盖（2）为有机玻璃端盖。5.根据权利要求1所述的叶片风速仪标定装置，其特征在于，所述端盖（2）的外部中心处固定有套设在所述旋转轴（5）外周的外锥螺纹凸台（21），所述外锥螺纹凸台（21）与锥螺纹螺母（6）配合。6.根据权利要求1所述的叶片风速仪标定装置，其特征在于，所述端盖（2）与所述外套筒（1）之间设有定位销（3）。7.根据权利要求1所述的叶片风速仪标定装置，其特征在于，所述旋转轴（5）位于所述端盖（2）外侧的一端固定有旋钮（51）。8.根据权利要求1所述的叶片风速仪标定装置，其特征在于，所述外套筒（1）的侧壁沿周向均匀开设有4个所述进气口（15）。9.根据权利要求1所述的叶片风速仪标定装置，其特征在于，所述第一枢轴（17）为固定于所述进气口（15）的内侧边缘的中空凸起结构，所述中空凸起结构设有沿所述外套筒（1）轴向延伸的轴孔，所述导流片（8）的第一侧边设有与所述轴孔转动配合的第一轴杆（81）。10.根据权利要求1所述的叶片风速仪标定装置，其特征在于，所述第二枢轴（18）为管状结构，所述导流片（8）的第二侧边设有与所述管状结构转动配合的第二轴杆（82）。2CN1097
