一种湿式制动车辆行驶参数记录装置和方法.pdf

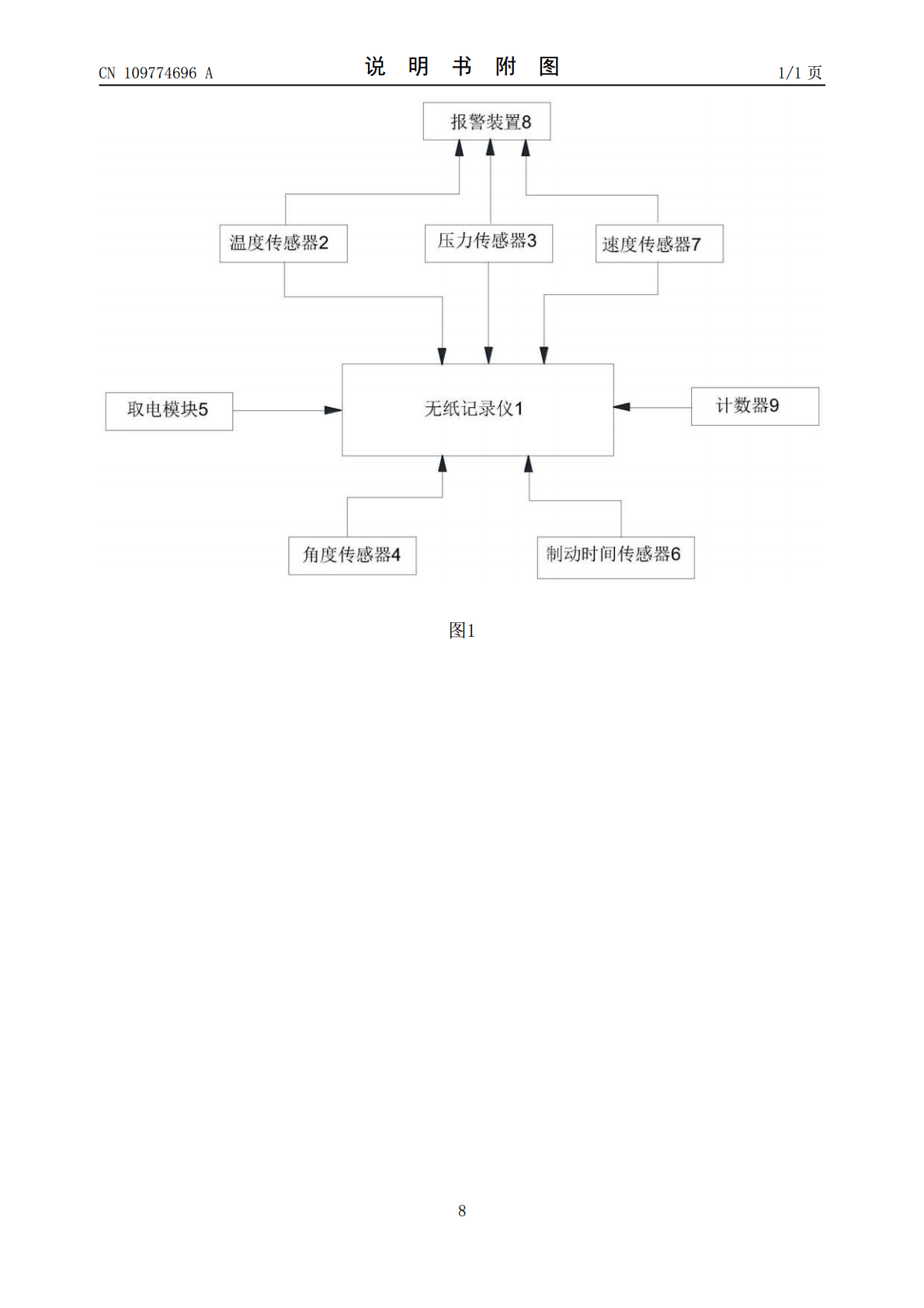

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109774696A(43)申请公布日2019.05.21(21)申请号201811590466.6(22)申请日2018.12.25(71)申请人一汽解放汽车有限公司柳州分公司地址545000广西壮族自治区柳州市鱼峰区社湾路26号(72)发明人龙慧涛杨康李小东陈智强(74)专利代理机构北京风雅颂专利代理有限公司11403代理人李生梅(51)Int.Cl.B60T17/22(2006.01)权利要求书1页说明书5页附图1页(54)发明名称一种湿式制动车辆行驶参数记录装置和方法(57)摘要本发明涉及汽车技术领域，具体涉及一种湿式制动车辆行驶参数记录装置和方法。本发明装置包括：无纸记录仪、及与无纸化记录仪连接的温度传感器、压力传感器、角度传感器和取电模块，本发明装置在车辆启动后实时获得车辆制动轮毂冷却油温度数据、湿式制动器的制动液压力数据和车辆姿态倾角数据后传递给无纸化记录仪；无纸记录仪处理、显示和存储温度、压力、倾角的数据，形成温度、压力和倾角趋势图；取电模块为本发明装置供电。本发明还提供了湿式制动车辆行驶参数记录的方法。本发明装置在车辆行驶过程中，能够实时监测湿式制动车辆的车辆制动轮毂油温、车辆制动液压系统压力和车辆行驶坡度，更准确、高效、便捷的监测车辆状态。CN109774696ACN109774696A权利要求书1/1页1.一种湿式制动车辆行驶参数记录装置，其特征在于，包括：无纸记录仪、及与无纸化记录仪连接的温度传感器、压力传感器、角度传感器和取电模块，所述温度传感器：用于获取车辆制动轮毂冷却油温度数据后传递给无纸化记录仪；所述压力传感器：用于获取湿式制动器的制动液压力数据后传递给无纸化记录仪；所述角度传感器：用来获取车辆姿态倾角数据后传递给无纸化记录仪；所述无纸记录仪：用于接收温度、压力和倾角数据，处理、显示和存储温度、压力、倾角的数据，形成温度、压力和倾角趋势图；所述取电模块：从车辆取电后转换成湿式制动车辆行驶参数记录装置所需电压。2.根据权利要求1所述的一种湿式制动车辆行驶参数记录装置，其特征在于，还包括：与无纸记录仪连接的制动时间传感器和速度传感器，所述制动时间传感器：用于获取车辆制动时间数据并传递给无纸记录仪；所述速度传感器：用于获取车辆行驶速度数据并传递给无纸化记录仪；所述无纸化记录仪接收刹车时间和行驶速度数据，处理、显示和存储刹车时间和行驶速度的数据和趋势图，形成温度、压力和倾角趋势图。3.根据权利要求2所述的一种湿式制动车辆行驶参数记录装置，其特征在于，还包括报警装置，所述报警装置与所述温度传感器、压力传感器和速度传感器相连。4.根据权利要求1所述的一种湿式制动车辆行驶参数记录装置，其特征在于，还包括计数器，所述计数器通过继电器串联接入制动线路中获取车辆制动次数后传递给所述无纸记录仪。5.根据权利要求2所述的一种湿式制动车辆行驶参数记录装置，其特征在于，所述取电模块由逆变器和变压器组成，所述逆变器一端与车辆点烟器连接另一端与所述无纸记录仪连接，所述变压器一端与所述逆变器连接另一端与所述温度传感器、压力传感器、角度传感器、制动时间传感器和速度传感器连接。6.根据权利要求1所述的一种湿式制动车辆行驶参数记录装置，其特征在于，所述温度传感器至少检测车辆前桥2个制动轮毂冷却油温度、中桥2个制动轮毂冷却油温度和后桥2个制动轮毂冷却油温度。7.一种权利要求1所述湿式制动车辆行驶参数的记录方法，其特征在于，包括以下步骤：a.车辆电门开启，记录装置从车辆取电后转换成所需电压；b.温度传感器获取车辆制动轮毂冷却油温度数据、压力传感器获取湿式制动器的制动液压力数据、角度传感器获取车辆姿态倾角数据、制动时间传感器获取车辆制动时间数据、速度传感器获取车辆行驶速度数据、计数器获取车辆制动次数；c.步骤b中获得数据实时传递给无纸化记录仪，处理后显示、存储、形成趋势图；d.报警装置内预温度、压力和速度报警阈值，报警装置实时接收温度数据、压力数据和速度数据，当上述数据超过报警阈值时，报警装置发出报警信号。2CN109774696A说明书1/5页一种湿式制动车辆行驶参数记录装置和方法【技术领域】[0001]本发明涉及汽车技术领域，具体涉及一种湿式制动车辆行驶参数记录装置和方法。【背景技术】[0002]湿式制动车辆是指车辆采用湿式制动器作为制动系统的车辆，湿式制动器多采用封闭的结构，摩擦片工作在浸油(制动液)封闭环境中，制动时产生的热量一部分由制动器的结构元件吸收，而大部分则被冷却液带走。湿式制动器可置于车轮轮毂内或置于差速器与轮边减速器之间。目前车辆的仪表盘能够将车辆的使用状况表现出来，能够通过仪表盘展示出车辆的行驶速度、水温、燃油状况、灯光状况等等；但是对于湿式
