一种超高抓地力轮胎胎面橡胶组合物.pdf

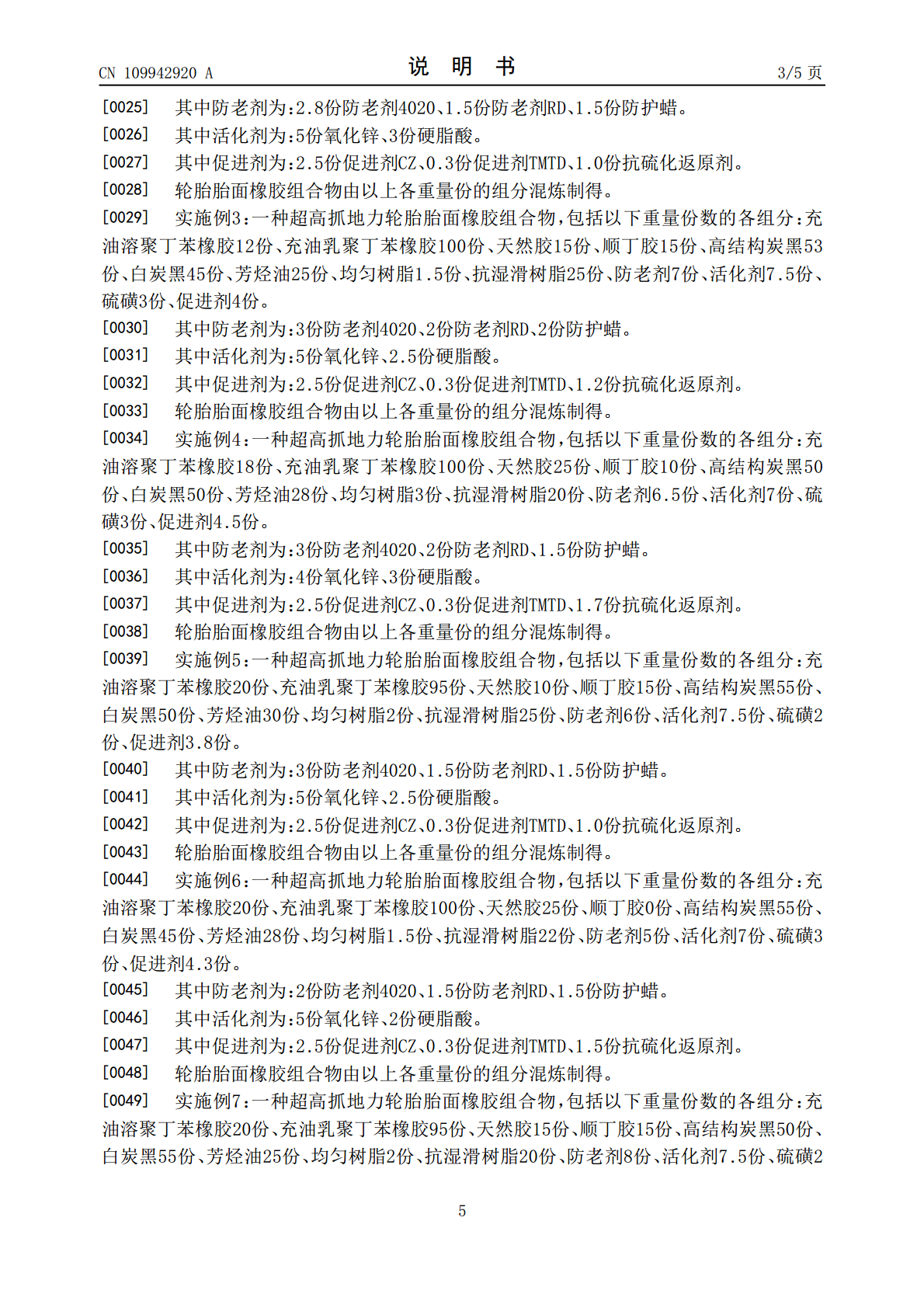

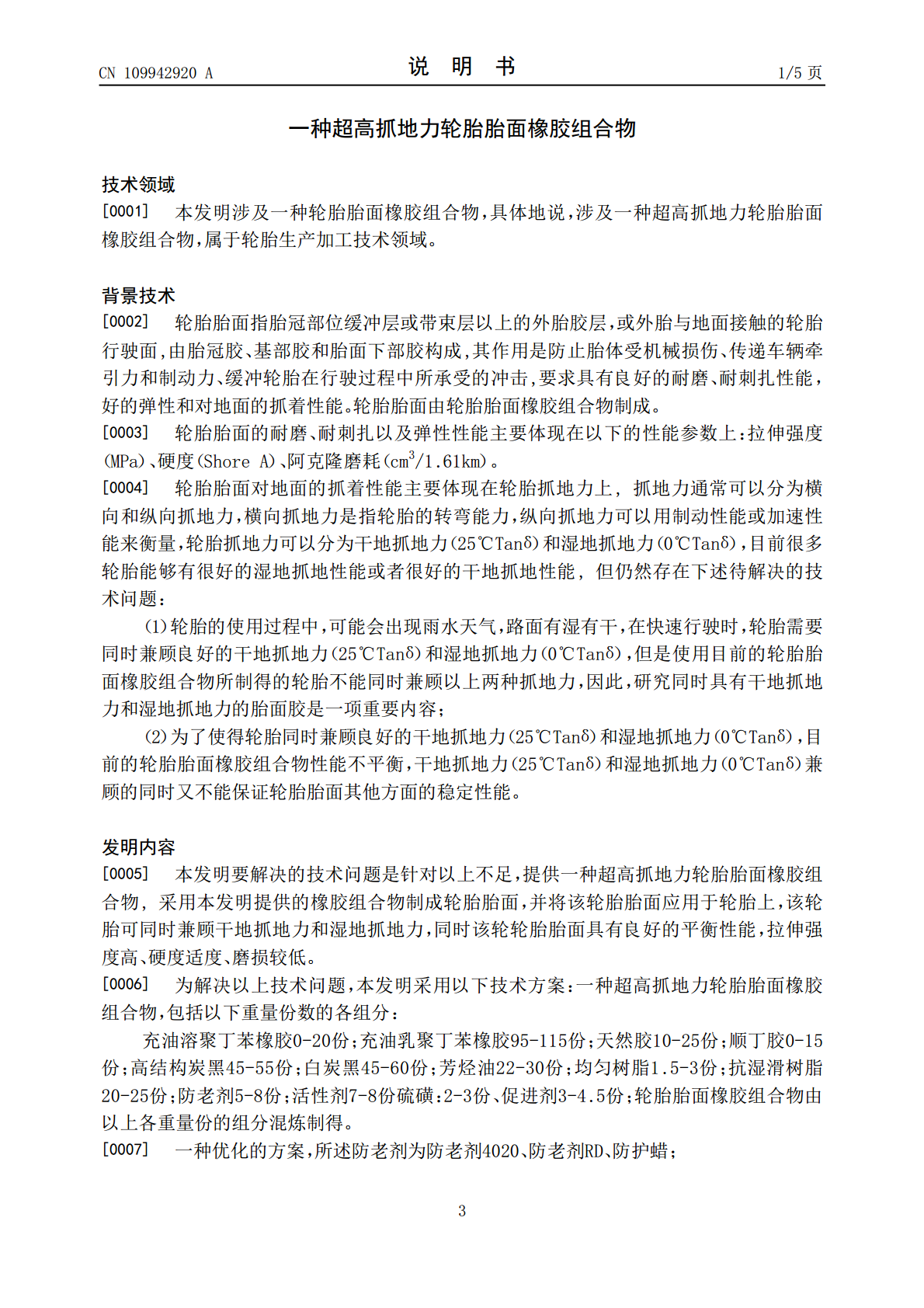

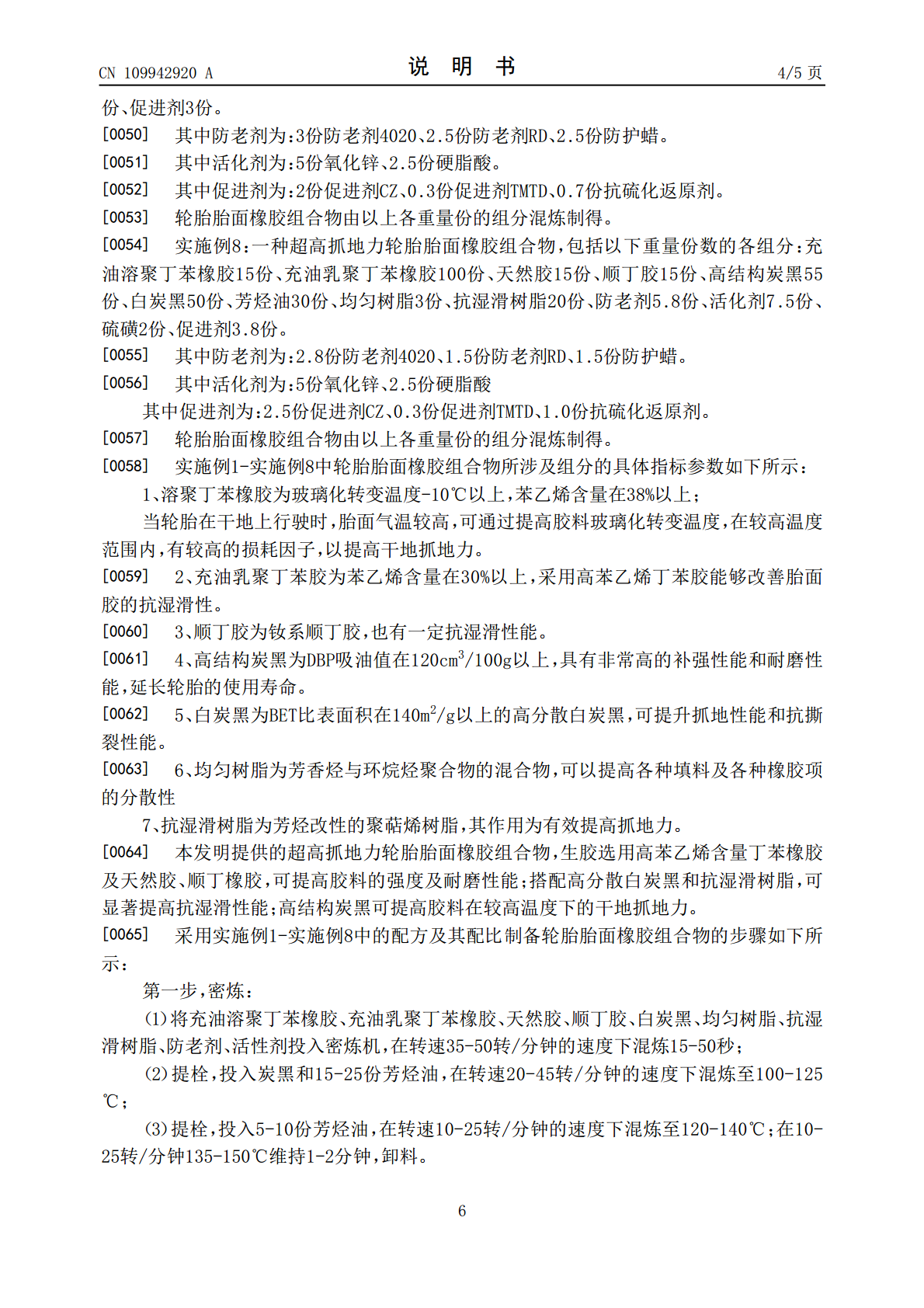

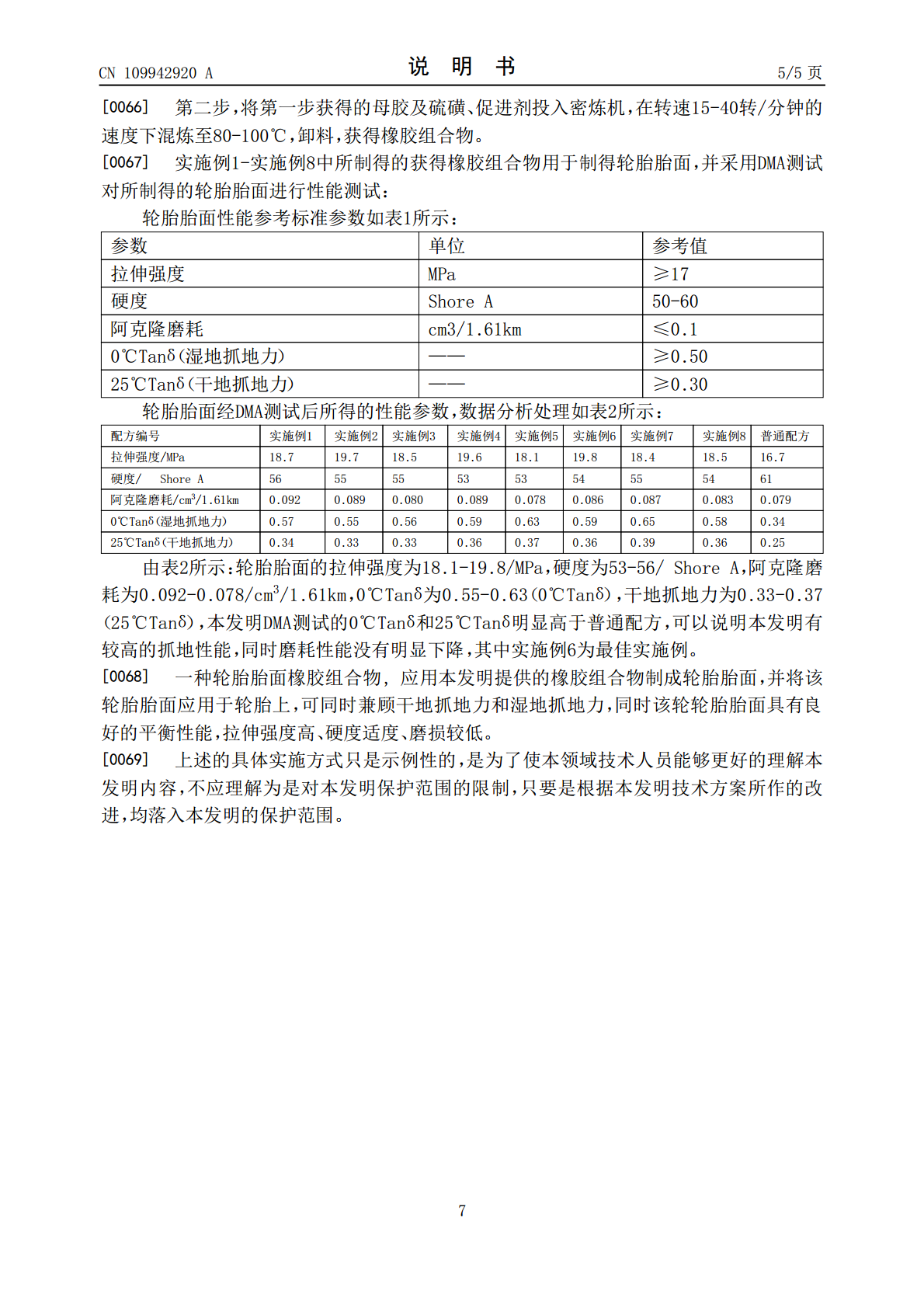

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109942920A(43)申请公布日2019.06.28(21)申请号201910230368.XC08L91/06(2006.01)(22)申请日2019.03.26C08K13/02(2006.01)C08K3/36(2006.01)(71)申请人腾森橡胶轮胎(威海)有限公司C08K3/04(2006.01)地址264200山东省威海市经济技术开发C08K3/22(2006.01)区腾森路1号C08K5/09(2006.01)(72)发明人孟萍萍杨勇江张少军魏莹管军军(74)专利代理机构北京睿博行远知识产权代理有限公司11297代理人周梦仙(51)Int.Cl.C08L9/06(2006.01)C08L91/00(2006.01)C08L7/00(2006.01)C08L9/00(2006.01)权利要求书1页说明书5页(54)发明名称一种超高抓地力轮胎胎面橡胶组合物(57)摘要本发明涉及一种超高抓地力轮胎胎面橡胶组合物，包括以下重量份数的各组分：充油溶聚丁苯橡胶0-20份；充油乳聚丁苯橡胶95-115份；天然胶10-25份；顺丁胶0-15份；高结构炭黑45-55份；白炭黑45-60份；芳烃油22-30份；均匀树脂1.5-3份；抗湿滑树脂20-25份；防老剂5-8份；活性剂7-8份硫磺：2-3份、促进剂3-4.5份；轮胎胎面橡胶组合物由以上各重量份的组分混炼制得，采用本发明提供的橡胶组合物制成轮胎胎面，并将该轮胎胎面应用于轮胎上，该轮胎可同时兼顾干地抓地力和湿地抓地力，同时该轮轮胎胎面具有良好的平衡性能，拉伸强度高、硬度适度、磨损较低。CN109942920ACN109942920A权利要求书1/1页1.一种超高抓地力轮胎胎面橡胶组合物，其特征在于：包括以下重量份数的各组分：充油溶聚丁苯橡胶0-20份；充油乳聚丁苯橡胶95-115份；天然胶10-25份；顺丁胶0-15份；高结构炭黑45-55份；白炭黑45-60份；芳烃油22-30份；均匀树脂1.5-3份；抗湿滑树脂20-25份；防老剂5-8份；活性剂7-8份硫磺：2-3份、促进剂3-4.5份；轮胎胎面橡胶组合物由以上各重量份的组分混炼制得。2.如权利要求1所述的一种超高抓地力轮胎胎面橡胶组合物，其特征在于：所述防老剂为防老剂4020、防老剂RD、防护蜡；所述防老剂4020为2-3份，防老剂RD为1.5-2.5份，防护蜡为1.5-2.5份。3.如权利要求1所述的一种超高抓地力轮胎胎面橡胶组合物，其特征在于：所述活化剂为氧化锌、硬脂酸；所述氧化锌为4-5份，硬脂酸为2-3份。4.如权利要求1所述的一种超高抓地力轮胎胎面橡胶组合物，其特征在于：所述促进剂为促进剂CZ、促进剂TMTD、抗硫化返原剂；所述促进剂CZ为2-2.5份，促进剂TMTD为0.3份，抗硫化返原剂为0.7-1.7份。5.如权利要求1所述的一种超高抓地力轮胎胎面橡胶组合物，其特征在于：所述溶聚丁苯橡胶为玻璃化转变温度-10℃以上，苯乙烯含量在38%以上。6.如权利要求1所述的一种超高抓地力轮胎胎面橡胶组合物，其特征在于：所述充油乳聚丁苯胶为苯乙烯含量在30%以上。7.如权利要求1所述的一种超高抓地力轮胎胎面橡胶组合物，其特征在于：所述顺丁胶为钕系顺丁胶。8.如权利要求1所述的一种超高抓地力轮胎胎面橡胶组合物，其特征在于：所述高结构炭黑为DBP吸油值在120cm3/100g以上。9.如权利要求1所述的一种超高抓地力轮胎胎面橡胶组合物，其特征在于：所述白炭黑为BET比表面积在140m2/g以上的高分散白炭黑。10.如权利要求1所述的一种超高抓地力轮胎胎面橡胶组合物，其特征在于：所述均匀树脂为芳香烃与环烷烃聚合物的混合物；所述抗湿滑树脂为芳烃改性的聚萜烯树脂。2CN109942920A说明书1/5页一种超高抓地力轮胎胎面橡胶组合物技术领域[0001]本发明涉及一种轮胎胎面橡胶组合物，具体地说，涉及一种超高抓地力轮胎胎面橡胶组合物，属于轮胎生产加工技术领域。背景技术[0002]轮胎胎面指胎冠部位缓冲层或带束层以上的外胎胶层，或外胎与地面接触的轮胎行驶面,由胎冠胶、基部胶和胎面下部胶构成,其作用是防止胎体受机械损伤、传递车辆牵引力和制动力、缓冲轮胎在行驶过程中所承受的冲击,要求具有良好的耐磨、耐刺扎性能，好的弹性和对地面的抓着性能。轮胎胎面由轮胎胎面橡胶组合物制成。[0003]轮胎胎面的耐磨、耐刺扎以及弹性性能主要体现在以下的性能参数上：拉伸强度（MPa）、硬度（ShoreA）、阿克隆磨耗（cm3/1.61km）。[0004]轮胎胎面对地面的抓着性能主要体现在轮胎抓地力上,抓地力通常可以分为横向和纵向抓地力，横向抓地力是指轮胎的转弯能力，纵向抓
