一种旋转式上料台.pdf

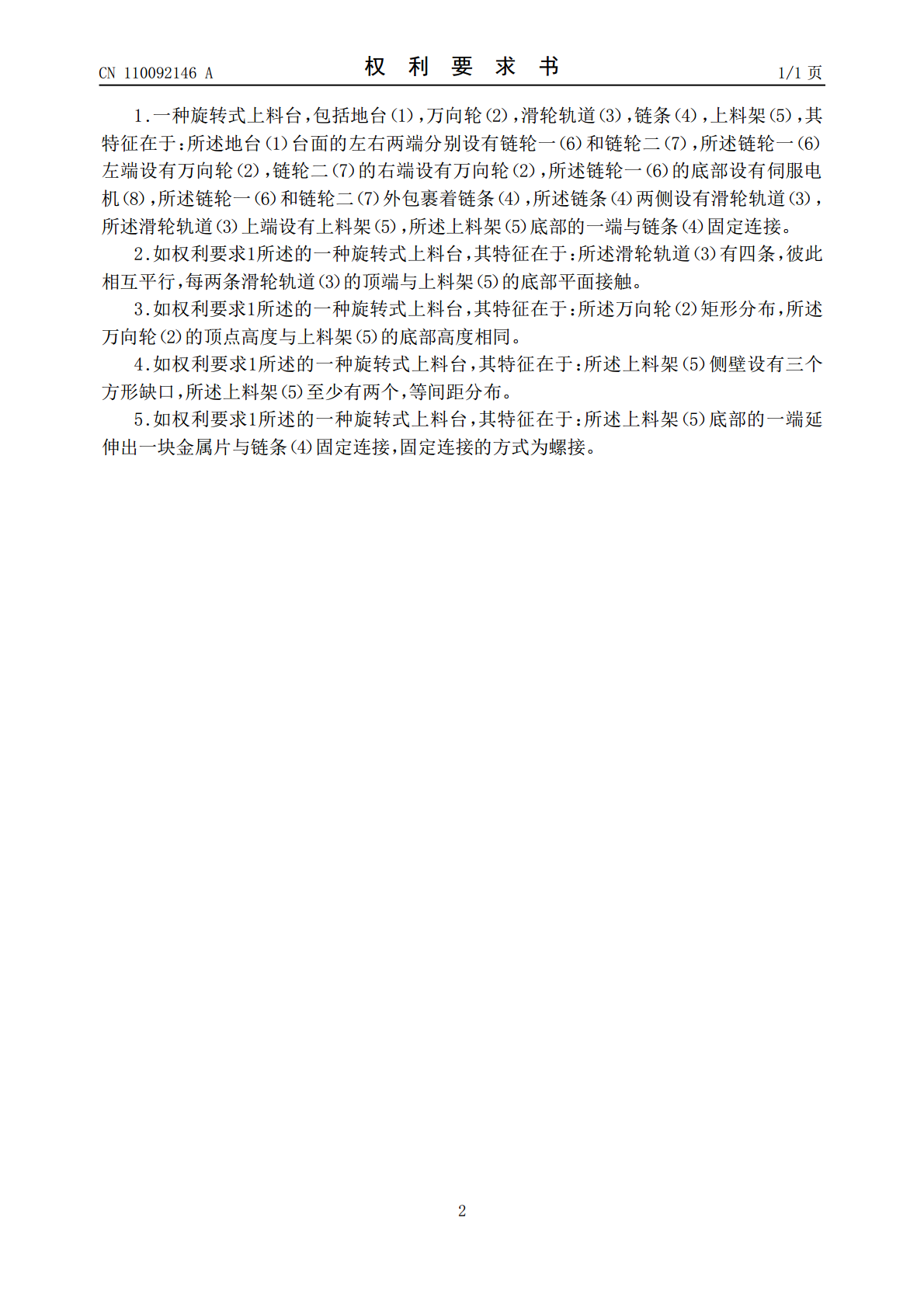

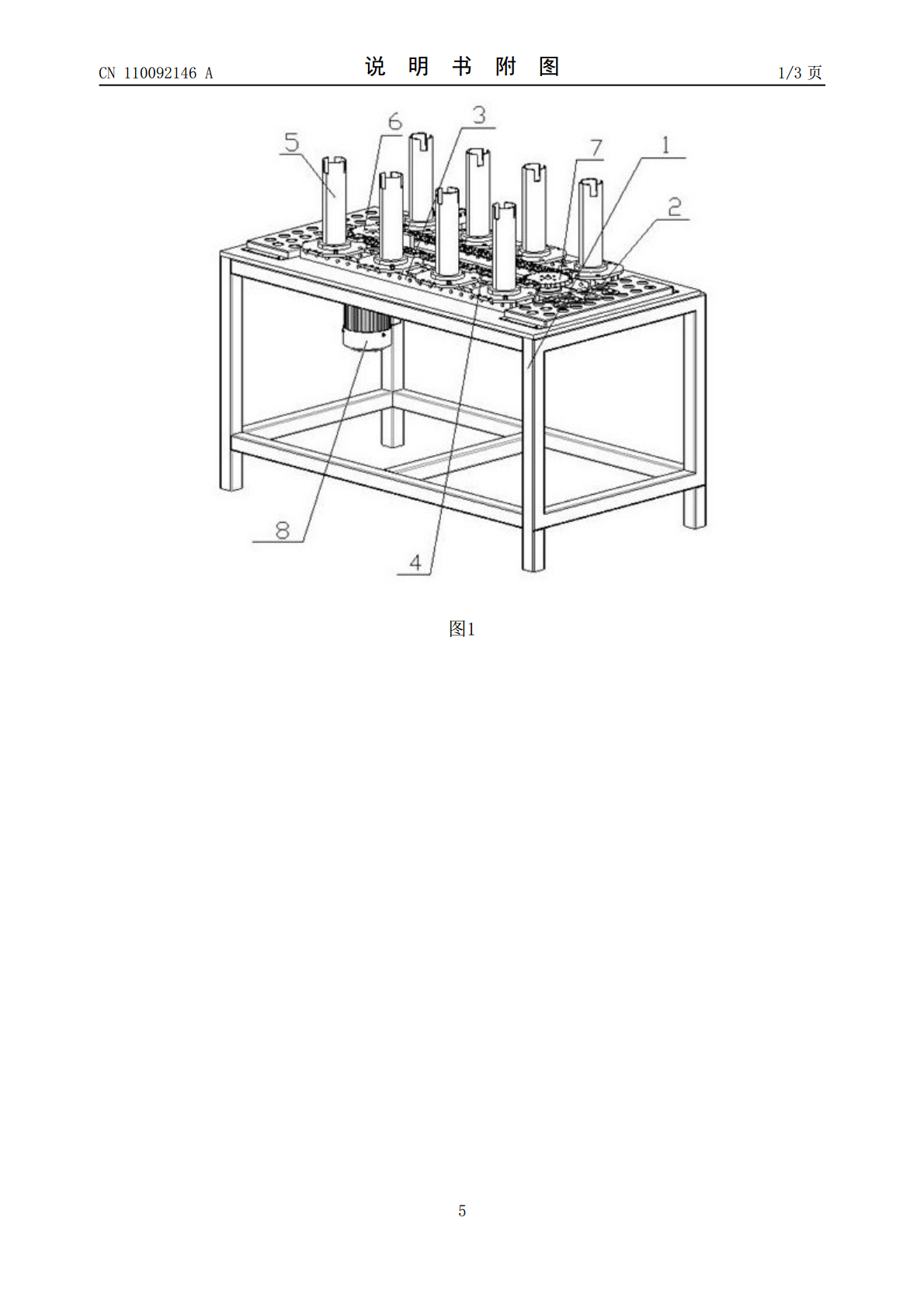

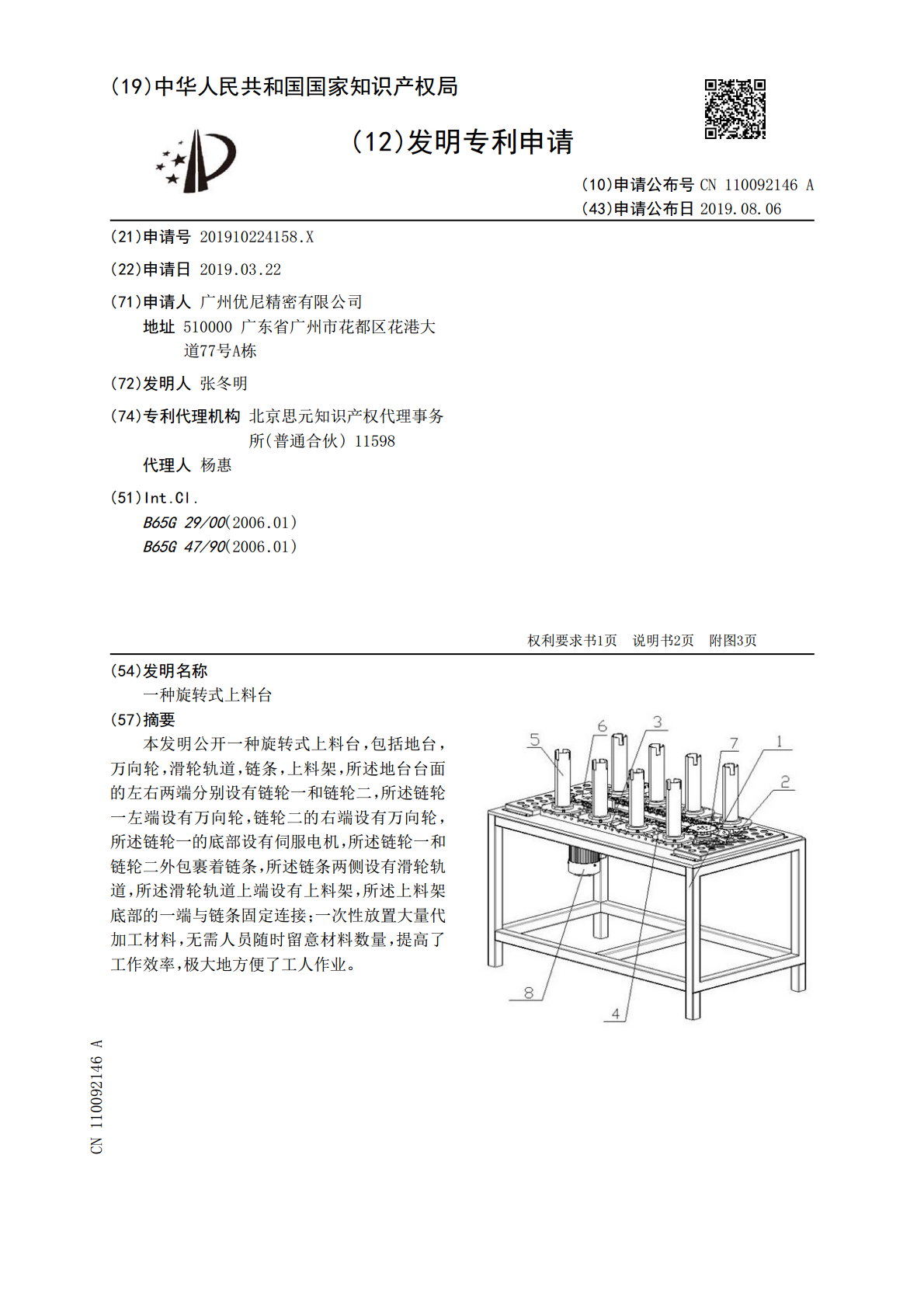

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110092146A(43)申请公布日2019.08.06(21)申请号201910224158.X(22)申请日2019.03.22(71)申请人广州优尼精密有限公司地址510000广东省广州市花都区花港大道77号A栋(72)发明人张冬明(74)专利代理机构北京思元知识产权代理事务所(普通合伙)11598代理人杨惠(51)Int.Cl.B65G29/00(2006.01)B65G47/90(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种旋转式上料台(57)摘要本发明公开一种旋转式上料台，包括地台，万向轮，滑轮轨道，链条，上料架，所述地台台面的左右两端分别设有链轮一和链轮二，所述链轮一左端设有万向轮，链轮二的右端设有万向轮，所述链轮一的底部设有伺服电机，所述链轮一和链轮二外包裹着链条，所述链条两侧设有滑轮轨道，所述滑轮轨道上端设有上料架，所述上料架底部的一端与链条固定连接；一次性放置大量代加工材料，无需人员随时留意材料数量，提高了工作效率，极大地方便了工人作业。CN110092146ACN110092146A权利要求书1/1页1.一种旋转式上料台，包括地台（1），万向轮（2），滑轮轨道（3），链条（4），上料架（5），其特征在于：所述地台（1）台面的左右两端分别设有链轮一（6）和链轮二（7），所述链轮一（6）左端设有万向轮（2），链轮二（7）的右端设有万向轮（2），所述链轮一（6）的底部设有伺服电机（8），所述链轮一（6）和链轮二（7）外包裹着链条（4），所述链条（4）两侧设有滑轮轨道（3），所述滑轮轨道（3）上端设有上料架（5），所述上料架（5）底部的一端与链条（4）固定连接。2.如权利要求1所述的一种旋转式上料台，其特征在于：所述滑轮轨道（3）有四条，彼此相互平行，每两条滑轮轨道（3）的顶端与上料架（5）的底部平面接触。3.如权利要求1所述的一种旋转式上料台，其特征在于：所述万向轮（2）矩形分布，所述万向轮（2）的顶点高度与上料架（5）的底部高度相同。4.如权利要求1所述的一种旋转式上料台，其特征在于：所述上料架（5）侧壁设有三个方形缺口，所述上料架（5）至少有两个，等间距分布。5.如权利要求1所述的一种旋转式上料台，其特征在于：所述上料架（5）底部的一端延伸出一块金属片与链条（4）固定连接，固定连接的方式为螺接。2CN110092146A说明书1/2页一种旋转式上料台技术领域[0001]本发明涉及机械装置领域，尤其涉及一种旋转式上料台。背景技术[0002]涡轮是一种将流动工质的能量转化为机械功的旋转式动力机械，常用于汽车引擎上，现今涡轮外壳的加工、上料程序大多使用人工将待加工涡轮外壳堆叠在一个上料架上，后有机械臂取拿材料，但这种上料方法效率不高，且一次性上料的数量太少，需要人员随时留意零件是否用完，用完即要补充新料，对于工人来说十分不方便，急需一种大量上料的上料装置。发明内容[0003]针对上述问题，本发明提出一种旋转式上料台，主要解决背景技术的问题。[0004]本发明提出一种旋转式上料台，包括地台，万向轮，滑轮轨道，链条，上料架，所述地台台面的左右两端分别设有链轮一和链轮二，所述链轮一左端设有万向轮，链轮二的右端设有万向轮，所述链轮一的底部设有伺服电机，所述链轮一和链轮二外包裹着链条，所述链条两侧设有滑轮轨道，所述滑轮轨道上端设有上料架，所述上料架底部的一端与链条固定连接。[0005]进一步改进在于：所述滑轮轨道有四条，彼此相互平行，每两条滑轮轨道的顶端与上料架的底部平面接触。[0006]进一步改进在于：所述万向轮矩形分布，所述万向轮的顶点高度与上料架的底部高度相同。[0007]进一步改进在于：所述上料架侧壁设有三个方形缺口，所述上料架至少有两个，等间距分布。[0008]进一步改进在于：所述上料架底部的一端延伸出一块金属片与链条4固定连接，固定连接的方式为螺接。[0009]本发明的有益效果为：本发明的机械夹手固定在某一个上料架的正上方，机械夹手的三只手指从上料架的上端开口的三个方形缺口插入后张开，给与堆叠在最上端的待加工零件内侧一个摩擦力，而后夹紧取走，当一个上料架上的零件被全部取走则链轮随伺服电机旋转一定角度，将堆叠满零件的另一个上料架转到机械夹手的正下方，本发明一次性放置大量待加工材料，无需人员随时留意材料数量，提高了工作效率，极大地方便了工人作业。附图说明[0010][0011]图1为本发明的立体图1；[0012]图2为本发明的立体图2；3CN110092146A说明书2/2页[0013]图3为上料架堆叠材料的示意图。[0014]其中：1-地台，2-万向轮，3-滑轮轨道，4-链条，5-上料架，6-链轮一，7-链轮二
