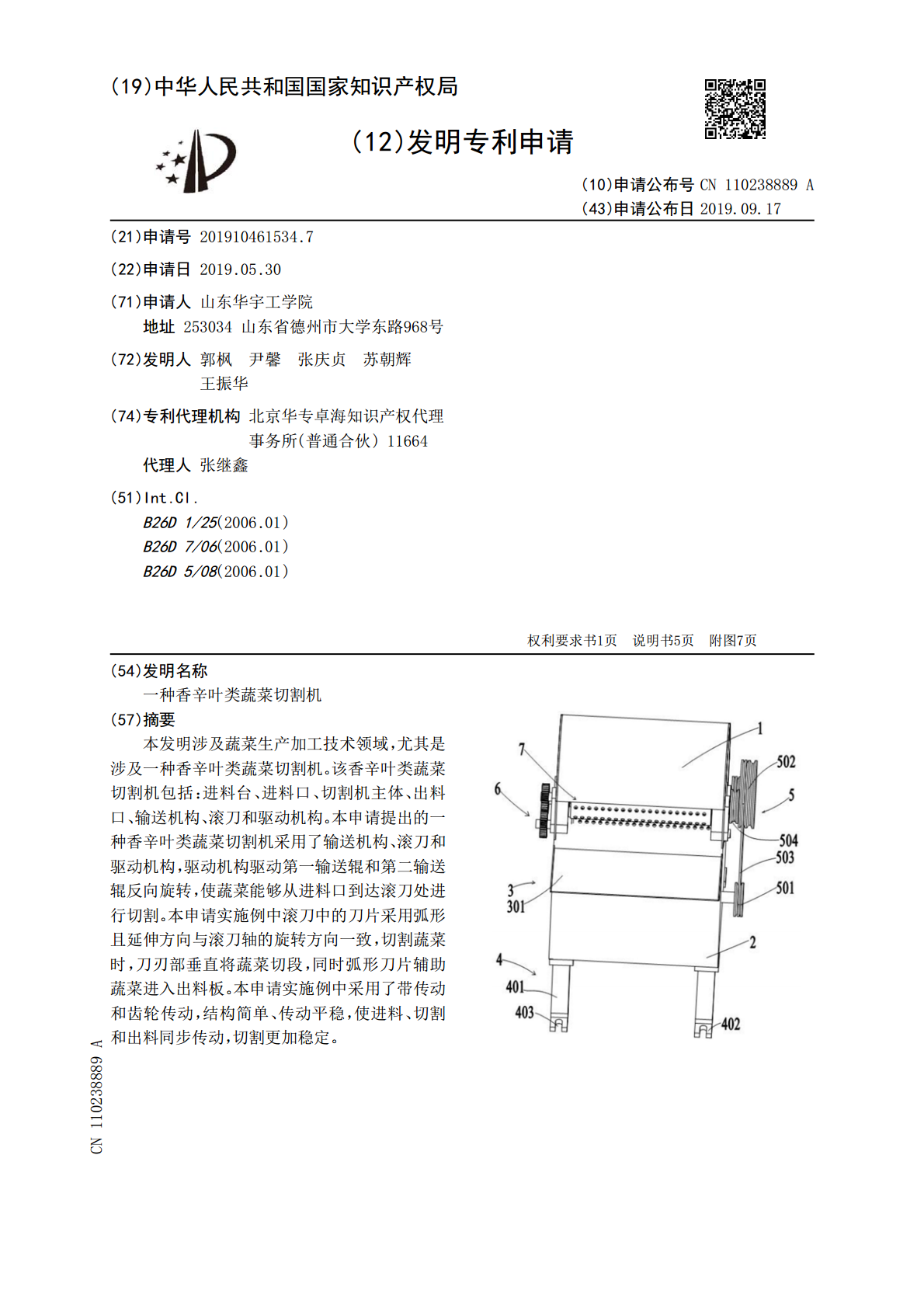

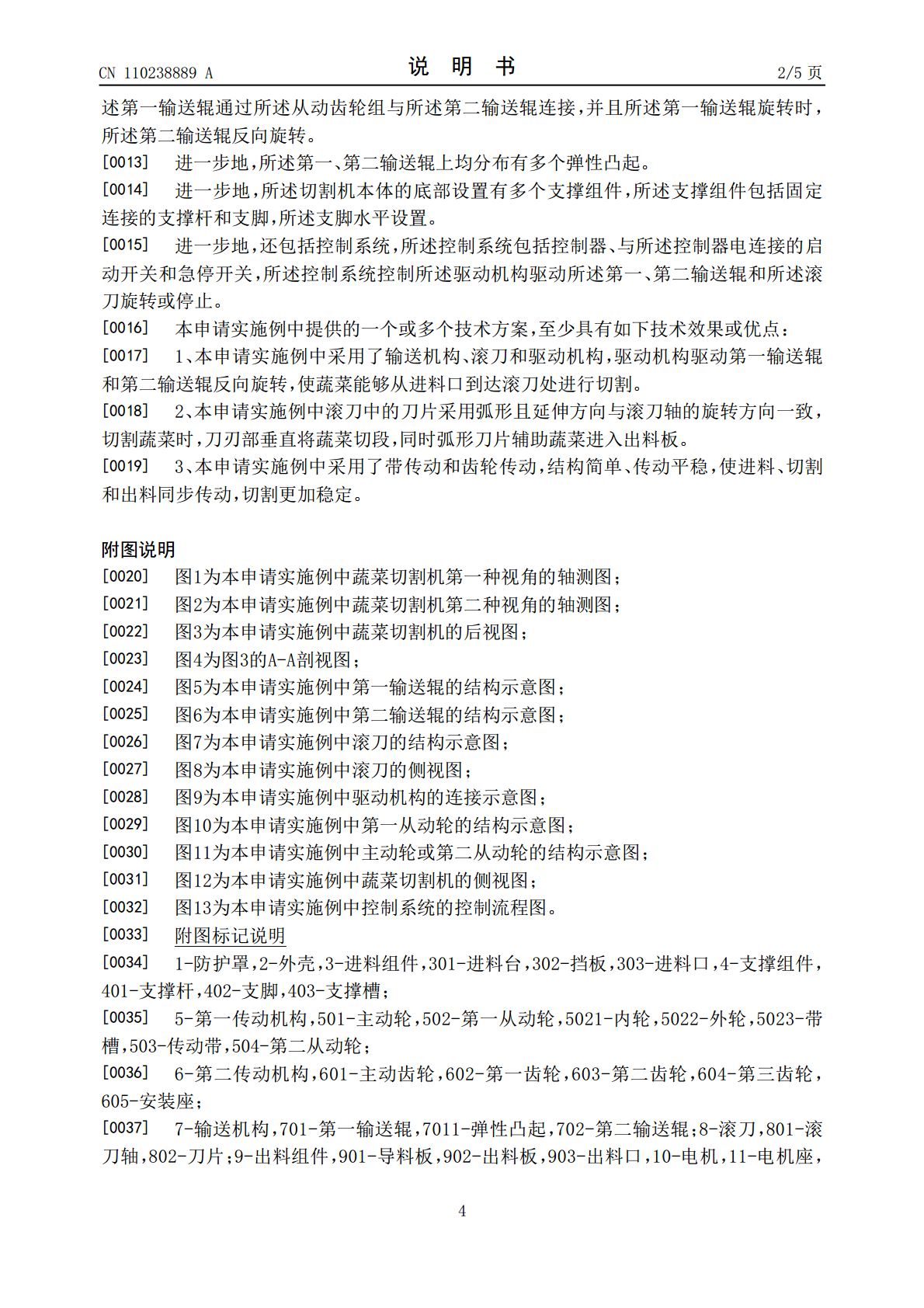

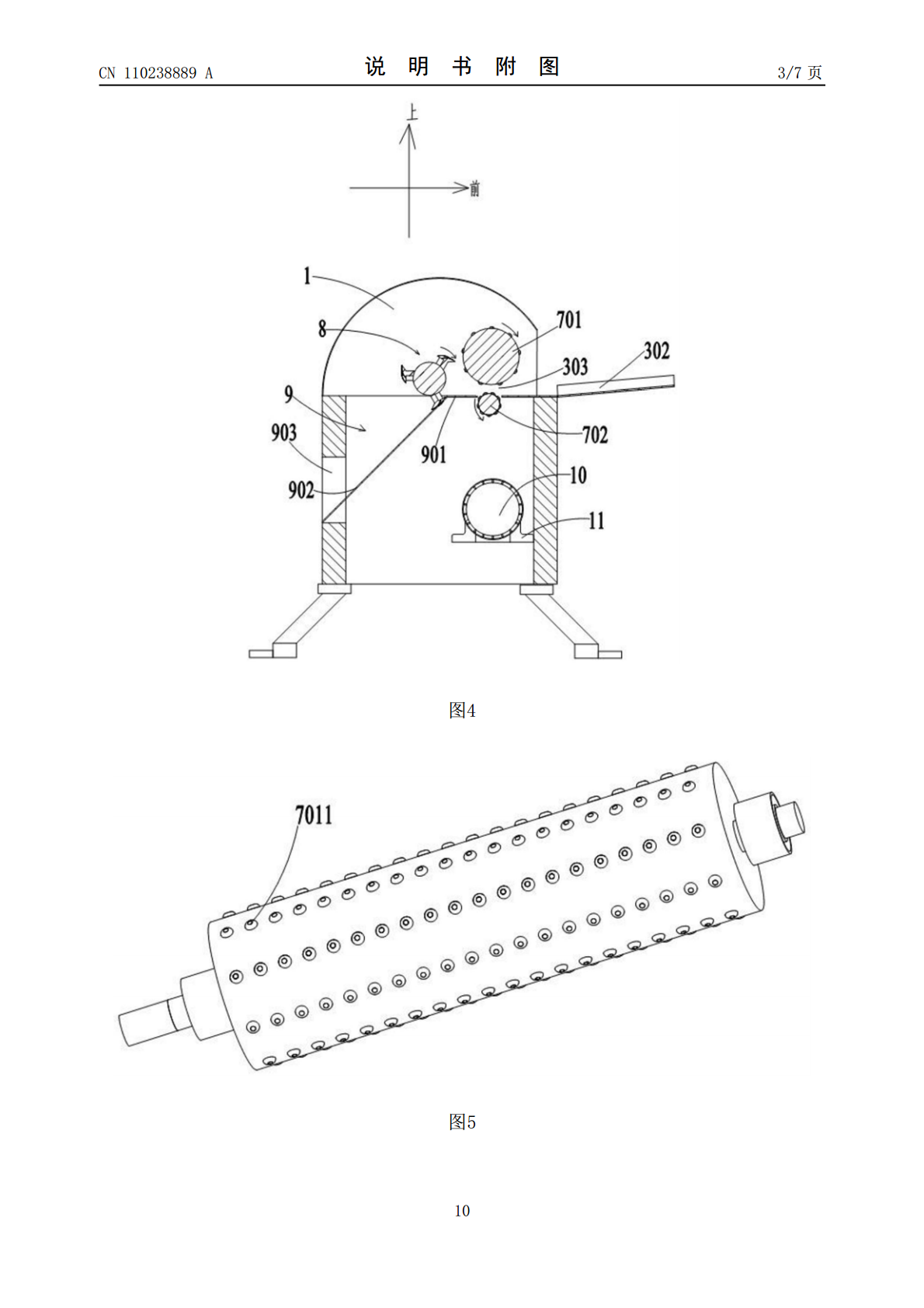

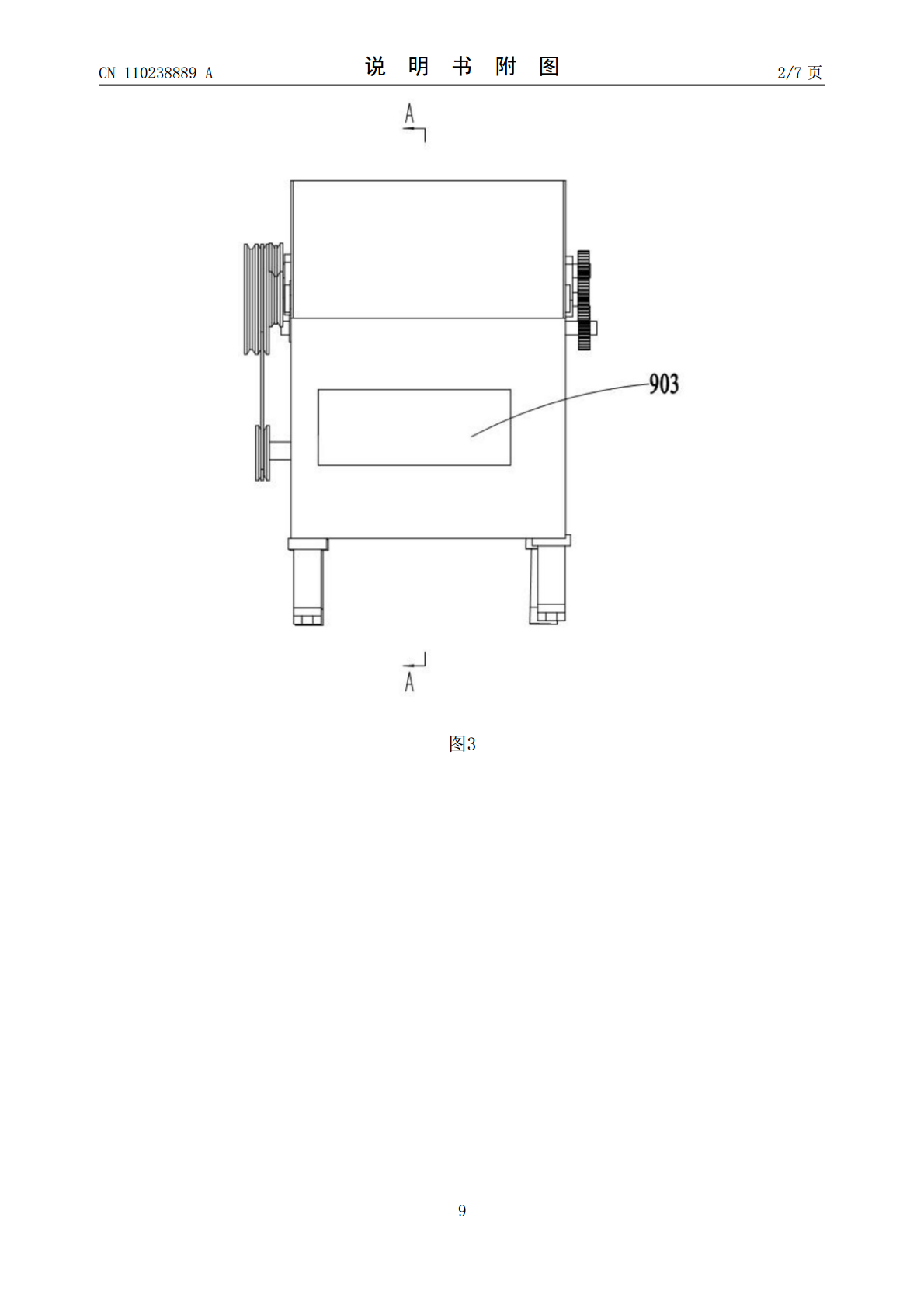

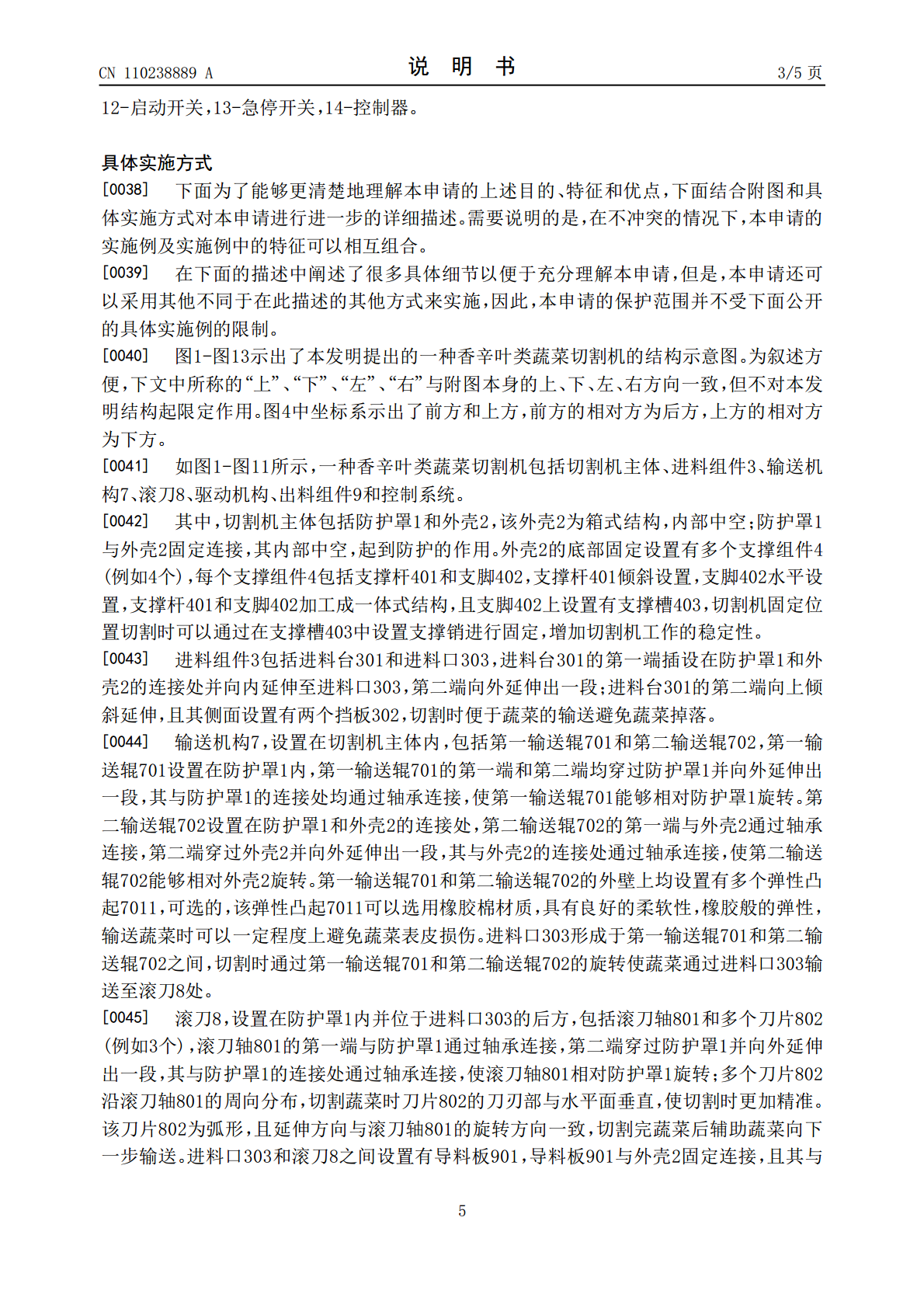

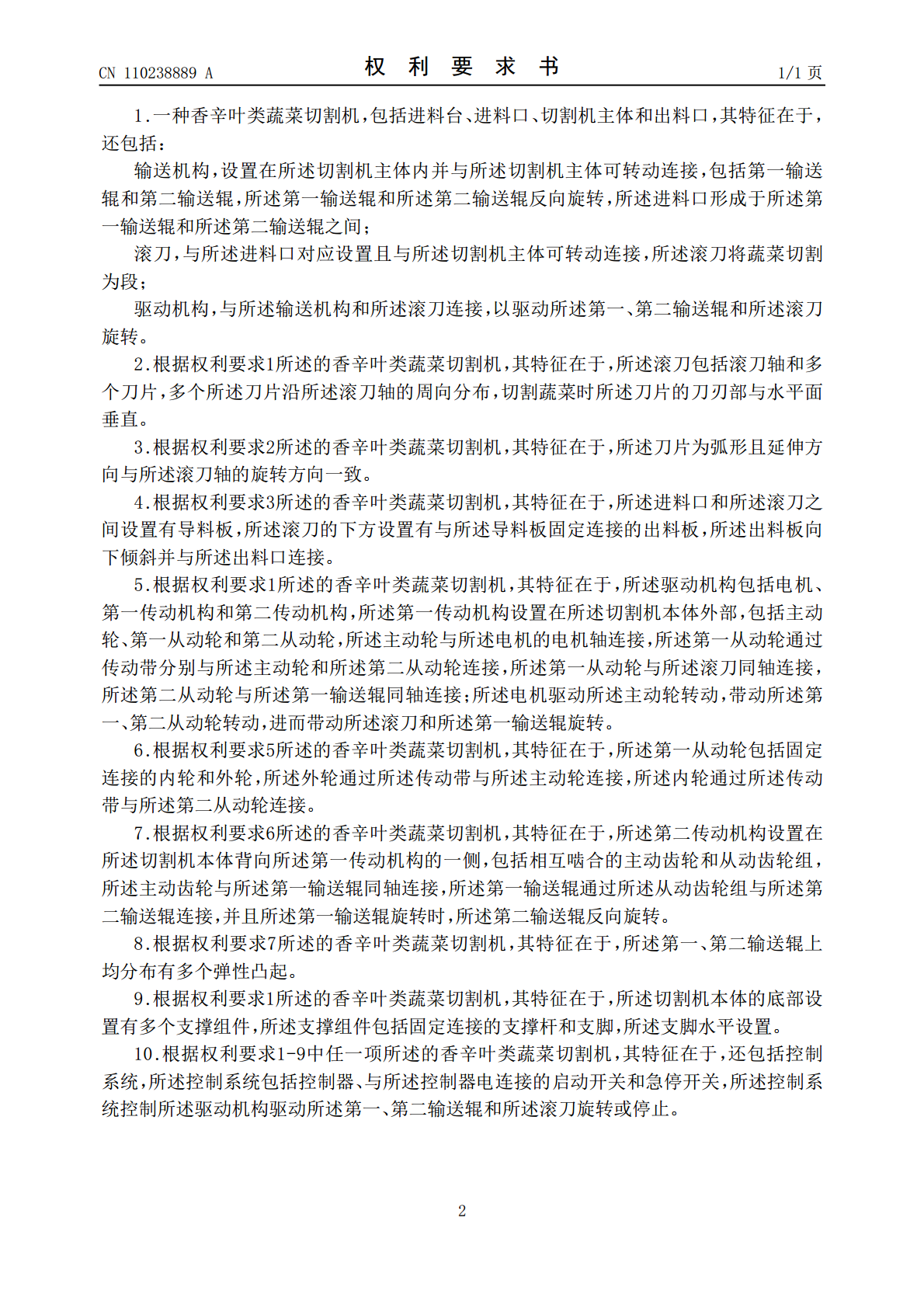

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110238889A(43)申请公布日2019.09.17(21)申请号201910461534.7(22)申请日2019.05.30(71)申请人山东华宇工学院地址253034山东省德州市大学东路968号(72)发明人郭枫尹馨张庆贞苏朝辉王振华(74)专利代理机构北京华专卓海知识产权代理事务所(普通合伙)11664代理人张继鑫(51)Int.Cl.B26D1/25(2006.01)B26D7/06(2006.01)B26D5/08(2006.01)权利要求书1页说明书5页附图7页(54)发明名称一种香辛叶类蔬菜切割机(57)摘要本发明涉及蔬菜生产加工技术领域，尤其是涉及一种香辛叶类蔬菜切割机。该香辛叶类蔬菜切割机包括：进料台、进料口、切割机主体、出料口、输送机构、滚刀和驱动机构。本申请提出的一种香辛叶类蔬菜切割机采用了输送机构、滚刀和驱动机构，驱动机构驱动第一输送辊和第二输送辊反向旋转，使蔬菜能够从进料口到达滚刀处进行切割。本申请实施例中滚刀中的刀片采用弧形且延伸方向与滚刀轴的旋转方向一致，切割蔬菜时，刀刃部垂直将蔬菜切段，同时弧形刀片辅助蔬菜进入出料板。本申请实施例中采用了带传动和齿轮传动，结构简单、传动平稳，使进料、切割和出料同步传动，切割更加稳定。CN110238889ACN110238889A权利要求书1/1页1.一种香辛叶类蔬菜切割机，包括进料台、进料口、切割机主体和出料口，其特征在于，还包括：输送机构，设置在所述切割机主体内并与所述切割机主体可转动连接，包括第一输送辊和第二输送辊，所述第一输送辊和所述第二输送辊反向旋转，所述进料口形成于所述第一输送辊和所述第二输送辊之间；滚刀，与所述进料口对应设置且与所述切割机主体可转动连接，所述滚刀将蔬菜切割为段；驱动机构，与所述输送机构和所述滚刀连接，以驱动所述第一、第二输送辊和所述滚刀旋转。2.根据权利要求1所述的香辛叶类蔬菜切割机，其特征在于，所述滚刀包括滚刀轴和多个刀片，多个所述刀片沿所述滚刀轴的周向分布，切割蔬菜时所述刀片的刀刃部与水平面垂直。3.根据权利要求2所述的香辛叶类蔬菜切割机，其特征在于，所述刀片为弧形且延伸方向与所述滚刀轴的旋转方向一致。4.根据权利要求3所述的香辛叶类蔬菜切割机，其特征在于，所述进料口和所述滚刀之间设置有导料板，所述滚刀的下方设置有与所述导料板固定连接的出料板，所述出料板向下倾斜并与所述出料口连接。5.根据权利要求1所述的香辛叶类蔬菜切割机，其特征在于，所述驱动机构包括电机、第一传动机构和第二传动机构，所述第一传动机构设置在所述切割机本体外部，包括主动轮、第一从动轮和第二从动轮，所述主动轮与所述电机的电机轴连接，所述第一从动轮通过传动带分别与所述主动轮和所述第二从动轮连接，所述第一从动轮与所述滚刀同轴连接，所述第二从动轮与所述第一输送辊同轴连接；所述电机驱动所述主动轮转动，带动所述第一、第二从动轮转动，进而带动所述滚刀和所述第一输送辊旋转。6.根据权利要求5所述的香辛叶类蔬菜切割机，其特征在于，所述第一从动轮包括固定连接的内轮和外轮，所述外轮通过所述传动带与所述主动轮连接，所述内轮通过所述传动带与所述第二从动轮连接。7.根据权利要求6所述的香辛叶类蔬菜切割机，其特征在于，所述第二传动机构设置在所述切割机本体背向所述第一传动机构的一侧，包括相互啮合的主动齿轮和从动齿轮组，所述主动齿轮与所述第一输送辊同轴连接，所述第一输送辊通过所述从动齿轮组与所述第二输送辊连接，并且所述第一输送辊旋转时，所述第二输送辊反向旋转。8.根据权利要求7所述的香辛叶类蔬菜切割机，其特征在于，所述第一、第二输送辊上均分布有多个弹性凸起。9.根据权利要求1所述的香辛叶类蔬菜切割机，其特征在于，所述切割机本体的底部设置有多个支撑组件，所述支撑组件包括固定连接的支撑杆和支脚，所述支脚水平设置。10.根据权利要求1-9中任一项所述的香辛叶类蔬菜切割机，其特征在于，还包括控制系统，所述控制系统包括控制器、与所述控制器电连接的启动开关和急停开关，所述控制系统控制所述驱动机构驱动所述第一、第二输送辊和所述滚刀旋转或停止。2CN110238889A说明书1/5页一种香辛叶类蔬菜切割机技术领域[0001]本申请涉及蔬菜生产加工技术领域，具体涉及一种香辛叶类蔬菜切割机。背景技术[0002]香辛叶类蔬菜主要包括：普通叶菜类：小白菜、芥菜、菠菜、芹菜和苋菜等；辛番叶菜类：葱、韭菜、芜荽和茴香等。这些蔬菜在加工时往往需要切割成一段一段，然后再进行后道工序加工。[0003]现有技术中餐饮公司、商铺和学校等餐饮人流密集地区切割蔬菜是人工将这些蔬菜切成段状在进行下一步加工，一方面效率较低无法供应需求，另一方面人工切割存在不
