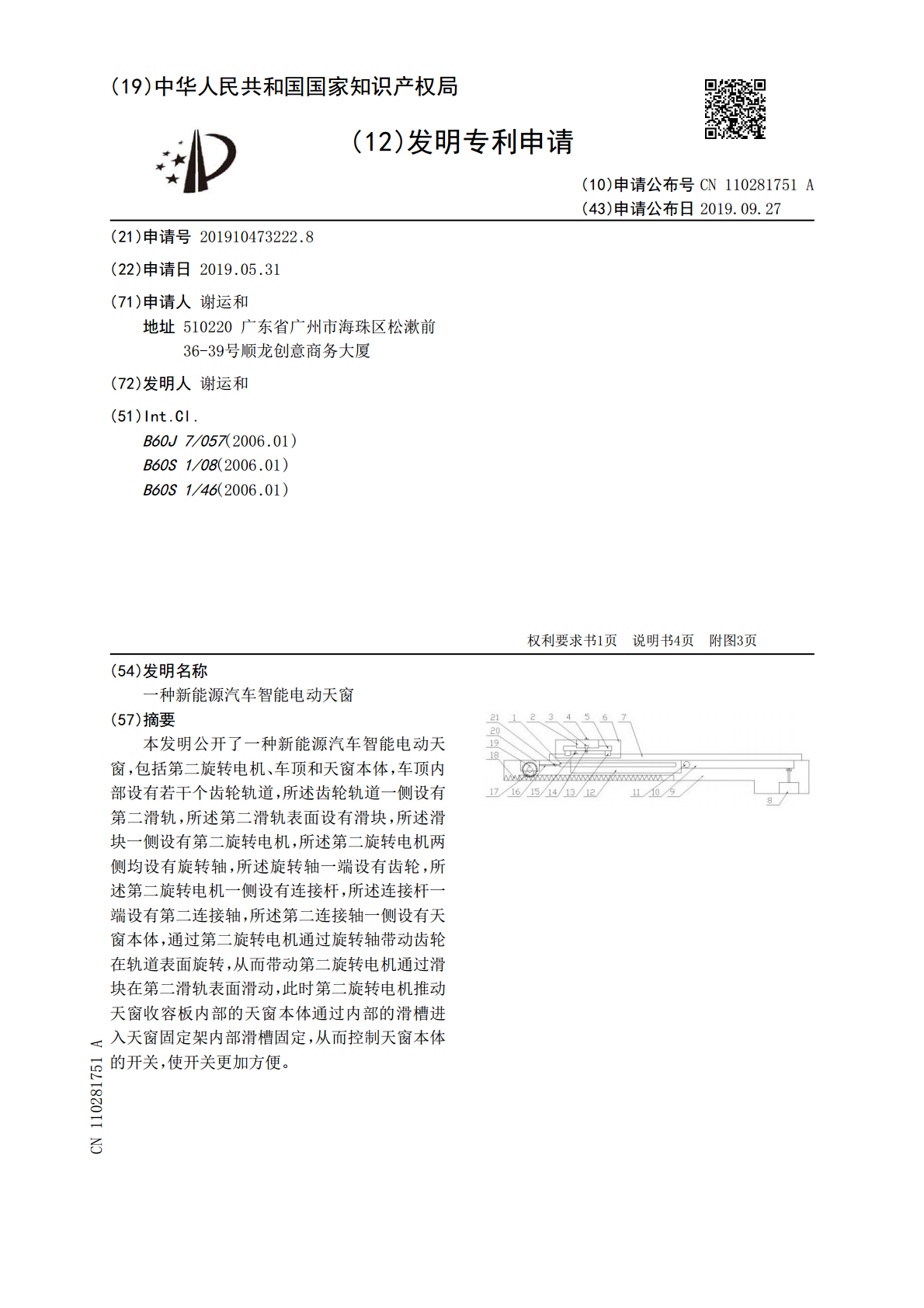

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110281751A(43)申请公布日2019.09.27(21)申请号201910473222.8(22)申请日2019.05.31(71)申请人谢运和地址510220广东省广州市海珠区松漱前36-39号顺龙创意商务大厦(72)发明人谢运和(51)Int.Cl.B60J7/057(2006.01)B60S1/08(2006.01)B60S1/46(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种新能源汽车智能电动天窗(57)摘要本发明公开了一种新能源汽车智能电动天窗，包括第二旋转电机、车顶和天窗本体，车顶内部设有若干个齿轮轨道，所述齿轮轨道一侧设有第二滑轨，所述第二滑轨表面设有滑块，所述滑块一侧设有第二旋转电机，所述第二旋转电机两侧均设有旋转轴，所述旋转轴一端设有齿轮，所述第二旋转电机一侧设有连接杆，所述连接杆一端设有第二连接轴，所述第二连接轴一侧设有天窗本体，通过第二旋转电机通过旋转轴带动齿轮在轨道表面旋转，从而带动第二旋转电机通过滑块在第二滑轨表面滑动，此时第二旋转电机推动天窗收容板内部的天窗本体通过内部的滑槽进入天窗固定架内部滑槽固定，从而控制天窗本体的开关，使开关更加方便。CN110281751ACN110281751A权利要求书1/1页1.一种新能源汽车智能电动天窗，包括第二旋转电机（20）、车顶（9）和天窗本体（1），其特征在于，车顶（9）内部设有若干个齿轮轨道（18），所述齿轮轨道（18）一侧设有第二滑轨（22），所述第二滑轨（22）表面设有滑块（17），所述滑块（17）一侧设有第二旋转电机（20），所述第二旋转电机（20）两侧均设有旋转轴（23），所述旋转轴（23）一端设有齿轮（19），所述第二旋转电机（20）一侧设有连接杆（16），所述连接杆（16）一端设有第二连接轴（21），所述第二连接轴（21）一侧设有天窗本体（1），所述天窗本体（1）两侧均设有天窗收容板（12），所述天窗收容板（12）一侧设有第一连接轴（11），所述第一连接轴（11）一侧设有天窗固定架（10），所述天窗固定架（10）下端设有第一轴动杆（28），所述第一轴动杆（28）一侧设有第二轴动杆（30），所述第二轴动杆（30）一侧设有第一旋转电机（8），所述第一旋转电机（8）一侧设有第二螺纹杆（26），所述第二螺纹杆（26）表面设有第二螺母（27），所述第二螺母（27）一侧设有隔断板（29），所述隔断板（29）一侧设有第一螺纹杆（24），所述第一螺纹杆（24）表面设有第一螺母（25），所述车顶（9）上端表面设有若干个第一滑轨（7），所述第一滑轨（7）表面设有清洁装置（6），所述清洁装置（6）内部设有若干个滑动电机（13），所述滑动电机（13）上端设有安装板（5），所述安装板（5）上端设有清洗液箱（2），所述清洗液箱（2）上端设有注水口（4），所述注水口（4）下端设有雾化器（3），所述雾化器（3）下端设有喷雾头（14），所述喷雾头（14）一侧设有清洁刮板（15）。2.根据权利要求1所述的一种新能源汽车智能电动天窗，其特征在于，所述齿轮（19）通过旋转轴（23）与第二旋转电机（20）传动连接，第二旋转电机（20）通过滑块（17）与第二连接轴（21）滑动连接。3.根据权利要求1所述的一种新能源汽车智能电动天窗，其特征在于，所述齿轮（19）与齿轮轨道（18）啮合连接。4.根据权利要求1所述的一种新能源汽车智能电动天窗，其特征在于，所述天窗固定架（10）和天窗收容板（12）内部均设有滑槽，且天窗本体（1）通过滑槽与天窗固定架（10）和天窗收容板（12）滑动连接。5.根据权利要求1所述的一种新能源汽车智能电动天窗，其特征在于，所述连接杆（16）一端与第二旋转电机（20）固定连接，另一端通过第二连接轴（21）与天窗本体（1）轴动连接。6.根据权利要求1所述的一种新能源汽车智能电动天窗，其特征在于，所述天窗固定架（10）通过第一连接轴（11）与车顶（9）轴动连接。7.根据权利要求1所述的一种新能源汽车智能电动天窗，其特征在于，所述第一轴动杆（28）和第二轴动杆（30）一端与车顶（9）轴动连接，另一端分别与第一螺母（25）和第二螺母（27）轴动连接。8.根据权利要求1所述的一种新能源汽车智能电动天窗，其特征在于，所述第一螺纹杆（24）通过隔断板（29）与第二螺纹杆（26）固定连接，且第二螺纹杆（26）与第一旋转电机（8）传动连接。9.根据权利要求1所述的一种新能源汽车智能电动天窗，其特征在于，所述第一螺纹杆（24）和第二螺纹杆（26）表面螺纹方向相反，且第二螺母（27）与第二螺纹杆（26）螺纹连接，第一螺母（25）与第一螺纹杆（24）螺纹连接。2CN110281751
