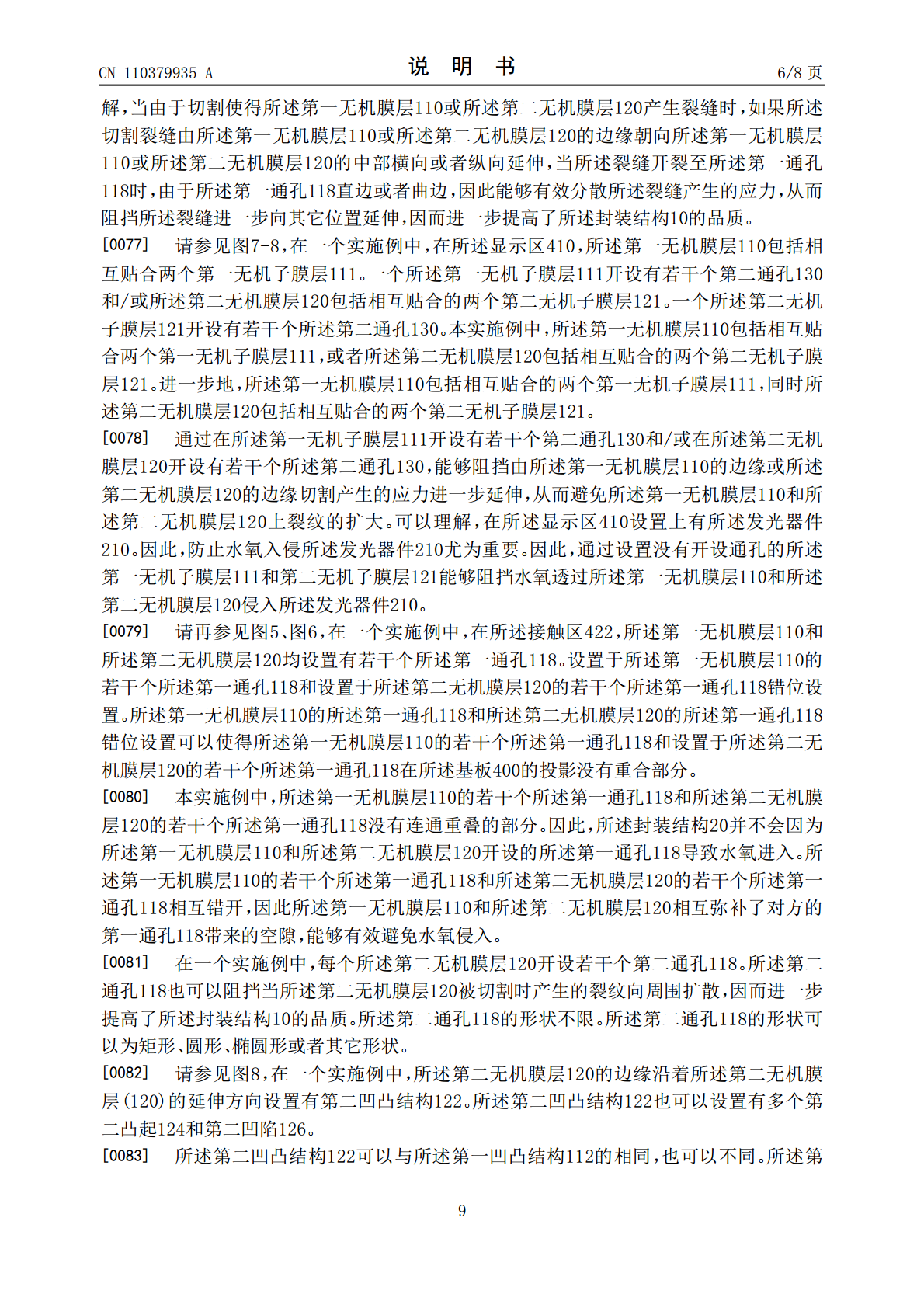

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110379935A(43)申请公布日2019.10.25(21)申请号201910633687.5(22)申请日2019.07.15(71)申请人云谷（固安）科技有限公司地址065500河北省廊坊市固安县新兴产业示范区(72)发明人宋玉华(74)专利代理机构北京华进京联知识产权代理有限公司11606代理人张书涛(51)Int.Cl.H01L51/52(2006.01)H01L51/56(2006.01)H01L27/32(2006.01)G09F9/30(2006.01)权利要求书2页说明书8页附图4页(54)发明名称显示面板和显示面板的制作方法(57)摘要本申请涉及一种显示面板和显示面板的制作方法，当切割所述基板时，可以在所述无机膜层之外切割所述基板。当切割所述基板的应力传递到所述第一无机膜层的边缘时，由于所述第一凹凸结构的轮廓为非线性结构，因此所述应力会沿着所述第一凹凸结构的轮廓向不同方向扩散，因而阻碍了所述应力朝向所述第一无机膜层的中部延伸，达到了保护所述薄膜封装结构的目的，能够避免水氧从所述第一无机膜层入侵。CN110379935ACN110379935A权利要求书1/2页1.一种显示面板，其特征在于，包括：基板(400)封装结构(20)，设置于所述基板(400)，所述封装结构(20)包括：有机膜层(200)；第一无机膜层(110)，设置于所述有机膜层(200)的表面，所述第一无机膜层(110)的边缘沿着所述第一无机膜层(110)的延伸方向设置有第一凹凸结构(112)；第二无机膜层(120)，设置于所述有机膜层(200)远离所述第一无机膜层(110)的表面。2.如权利要求1所述的显示面板，其特征在于，所述第一凹凸结构(112)包括多个间隔设置的第一凸起(114)，相邻的两个所述第一凸起(114)之间为多个第一凹陷(115)。3.如权利要求2所述的显示面板，其特征在于，所述第一凸起(114)和所述第一凹陷(115)为矩形结构。4.如权利要求3所述的显示面板，其特征在于，所述第一凸起(114)的拐角处和所述第一凹陷(115)的拐角处具有弧形倒角(116)。5.如权利要求1-4任一项所述的显示面板，其特征在于，所述第二无机膜层(120)的边缘沿着所述第二无机膜层(120)的延伸方向设置有第二凹凸结构(122)。6.如权利要求1-4任一项所述的显示面板，其特征在于，所述基板(400)包括显示区(410)和非显示区(420)，所述非显示区(420)围绕所述显示区(410)设置，所述第一无机膜层(110)和所述第二无机膜层(120)在所述非显示区(420)具有接触区(422)，在所述接触区(422)，所述第一无机膜层(110)和所述第二无机膜层(120)至少一个开设有若干个第一通孔(118)。7.如权利要求6所述的显示面板，其特征在于，在所述显示区(410)，所述第一无机膜层(110)包括相互贴合两个第一无机子膜层(111)，一个所述第一无机子膜层(111)开设有若干个第二通孔(130)和/或所述第二无机膜层(120)包括相互贴合的两个第二无机子膜层(121)，一个所述第二无机子膜层(120)开设有若干个所述第二通孔(130)。8.如权利要求6所述的显示面板，其特征在于，在所述接触区(422)，所述第一无机膜层(110)和所述第二无机膜层(120)均设置有若干个所述第一通孔(118)，设置于所述第一无机膜层(110)的若干个所述第一通孔(118)和设置于所述第二无机膜层(120)的若干个所述第一通孔(118)错位设置，以使设置于所述第一无机膜层(110)的若干个所述第一通孔(118)和设置于所述第二无机膜层(120)的若干个所述第一通孔(118)在所述基板(400)的投影没有重合部分。9.一种显示面板的制作方法，其特征在于，包括：S10,提供一基板(400)，并于所述基板(400)表面形成发光器件(210)；S20,在所述基板(400)表面形成第一无机膜层(110)，覆盖所述发光器件(210)，所述第一无机膜层(110)的边缘沿着所述第一无机膜层(110)的延伸方向设置有原始凹凸结构(300)；S30，在所述第一无机膜层(110)远离所述基板(400)的表形成有机膜层(200)；S40,在所述有机膜层(200)远离所述第一无机膜层(110)的表面形成第二无机膜层(120)，所述第一无机膜层(110)的边缘和所述第二无机膜层(120)的边缘贴合形成接触区(422)；2CN110379935A权利要求书2/2页S50,沿着所述第一无机膜层(110)和所述第二无机膜层(120)贴合的边缘切割所述基板(400)，所述第一无机膜层(110)的边缘形成第一凹凸结构
