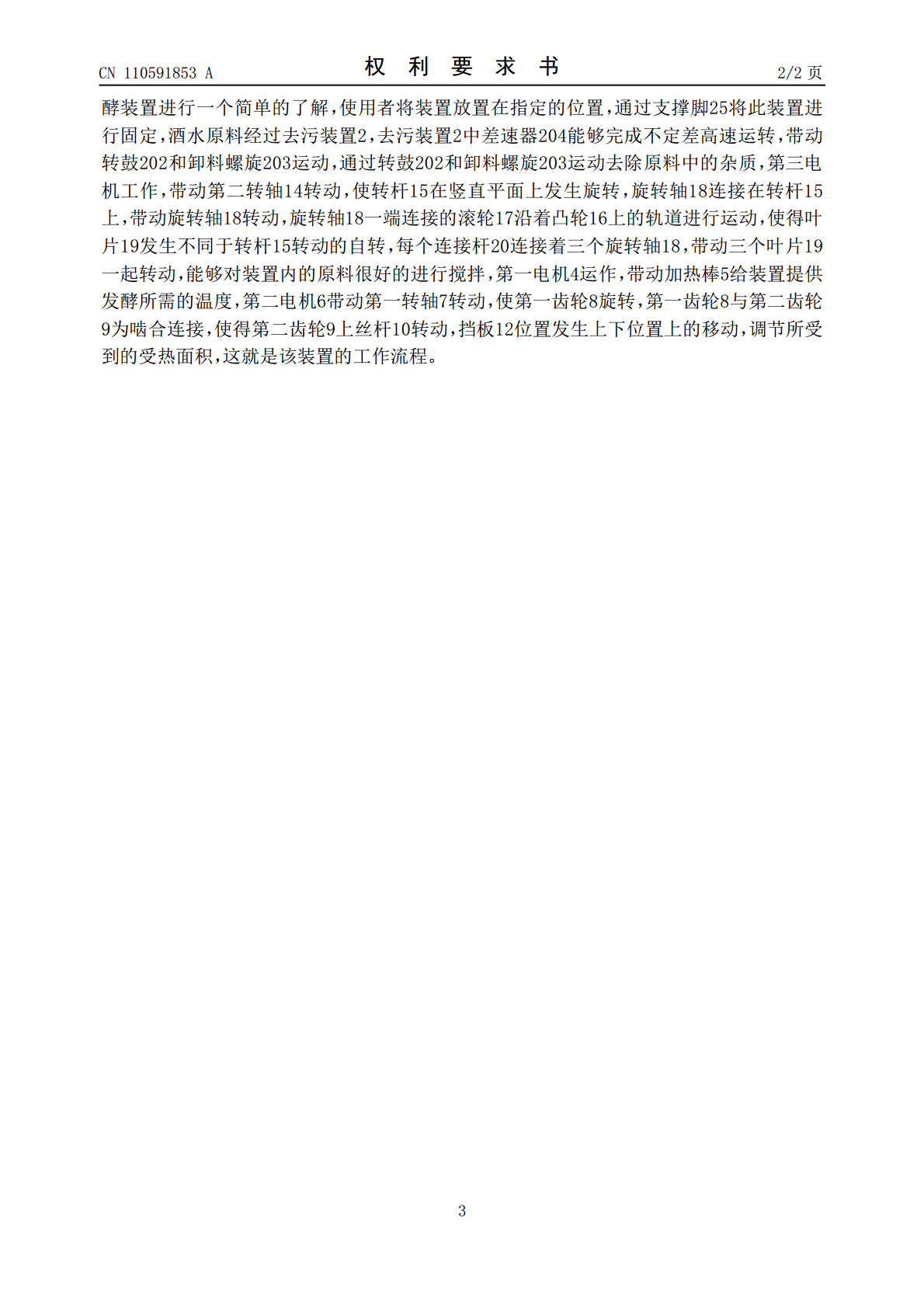

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110591853A(43)申请公布日2019.12.20(21)申请号201910888549.1(22)申请日2019.09.19(71)申请人韩利敏地址236500安徽省阜阳市界首市东城办事处大沈行政村大沈439号(72)发明人韩利敏(74)专利代理机构合肥中博知信知识产权代理有限公司34142代理人李金标(51)Int.Cl.C12G3/02(2019.01)权利要求书2页说明书4页附图3页(54)发明名称一种恒温的酒水酿造用发酵装置(57)摘要本发明公开了一种恒温的酒水酿造用发酵装置，一种恒温的酒水酿造用发酵装置,包括设备主体、原料入口、第二电机、第二齿轮、第二转轴、凸轮、滚轮、连接杆、混合出口、电磁阀装置、水泵、支撑脚和取样装置，所述设备主体上端设置有去污装置，所述原料入口设置在去污装置下端，所述设备主体上端设置有第一电机，所述第一电机下端设置有加热棒。该恒温的酒水酿造用发酵装置中设置有加热棒和挡板，通过第一电机运作，带动加热棒给装置提供发酵所需的温度，第二电机带动第一转轴转动，使第一齿轮旋转，使得第二齿轮上丝杆转动，挡板位置发生上下位置上的移动，通过调节所受到的受热面积，对装置温度进行调控，达到恒温效果。CN110591853ACN110591853A权利要求书1/2页1.一种恒温的酒水酿造用发酵装置，包括设备主体(1)、原料入口(3)、第二电机(6)、第二齿轮(9)、第二转轴(14)、凸轮(16)、滚轮(17)、连接杆(20)、混合出口(21)、电磁阀装置(23)、水泵(24)、支撑脚(25)和取样装置(26)，其特征在于：所述设备主体(1)上端设置有去污装置(2)，所述原料入口(3)设置在去污装置(2)下端，所述设备主体(1)上端设置有第一电机(4)，所述第一电机(4)下端设置有加热棒(5)，所述第二电机(6)设置在加热棒(5)下端，所述第二电机(6)末端安装有第一转轴(7)，所述第一转轴(7)末端安装有第一齿轮(8)，所述第二齿轮(9)设置在第一齿轮(8)上端，所述第二齿轮(9)上端安装有丝杆(10)，所述丝杆(10)外表面穿插连接有套筒(11)，所述套筒(11)侧端安装有挡板(12)，所述设备主体(1)上端设置有第三电机(13)，所述第二转轴(14)安装在第三电机(13)下端，所述第二转轴(14)下端设置有转杆(15)，所述凸轮(16)安装在转杆(15)内部，所述滚轮(17)设置在凸轮(16)外表面，所述滚轮(17)侧端安装有旋转轴(18)，远离滚轮(17)的所述旋转轴(18)一端安装有叶片(19)，所述连接杆(20)穿插连接在旋转轴(18)外表面，所述混合出口(21)设置在设备主体(1)下端，所述混合出口(21)侧端设置有出污口(22)，所述电磁阀装置(23)设置在混合出口(21)下端，所述水泵(24)设置在电磁阀装置(23)下端，所述支撑脚(25)设置在设备主体(1)下端，所述取样装置(26)设置在设备主体(1)上端，所述设备主体(1)外表面安装有观察窗(27)，靠近第一电机(4)的所述设备主体(1)外表面安装有温度计(28)。2.根据权利要求1所述的一种恒温的酒水酿造用发酵装置，其特征在于：所述去污装置(2)包括连接口(201)、转鼓(202)、卸料螺旋(203)、差速器(204)和轴承(205)，连接口(201)下端设置有转鼓(202)，卸料螺旋(203)缠绕转鼓(202)外表面，差速器(204)固定连接在转鼓(202)下表面，差速器(204)下表面固定连接有轴承(205)。3.根据权利要求1所述的一种恒温的酒水酿造用发酵装置，其特征在于：所述第一齿轮(8)和第二齿轮(9)为啮合连接，且第一齿轮(8)和第二齿轮(9)都为锥形齿轮。4.根据权利要求1所述的一种恒温的酒水酿造用发酵装置，其特征在于：所述丝杆(10)和套筒(11)构成螺纹连接，且套筒(11)上升或下降的最大距离为丝杆(10)的高度。5.根据权利要求1所述的一种恒温的酒水酿造用发酵装置，其特征在于：所述第二转轴(14)和转杆(15)构成旋转结构，且转杆(15)在竖直平面的旋转角度为0-360°。6.根据权利要求1所述的一种恒温的酒水酿造用发酵装置，其特征在于：所述凸轮(16)外表面凿有阶梯状的轨道，且凸轮(16)上的轨道宽度大于滚轮(17)的直径。7.根据权利要求1所述的一种恒温的酒水酿造用发酵装置，其特征在于：所述电磁阀装置(23)包括线圈(2301)、调节杆(2302)、挡块(2303)、弹簧(2304)、清洗口(2305)和酒水出口(2306)，线圈(2301)外表面固定连接有调节杆(2302)，调节杆(2302)外表面固定连接有挡块(2303)，且挡块(
